Диагностика и ремонт
Проверяем систему
Перед тем как проверить втягивающее реле, нужно протестировать сам стартер. Эта проверка позволит понять, что именно не работает в системе. Вставьте ключ в замок зажигания и поверните его.
Дальше понадобится открыть капот и добраться до стартера. Вы должны точно убедиться, что дело именно в нём. Для этого перемкните два контакта. Они выполнены в форме двух медных болтов. Данные элементы конструкции крепятся сзади втягивающего реле (на корпусе). Если после проделанных вами манипуляций механизм будет крутиться, значит, проблема во втягивающем реле.
В некоторых автомобилях дотянуться до стартёра очень тяжело, а порой даже невозможно. В таком случае вам придётся частично разобрать систему и демонтировать само устройство.
После демонтажа стартера, положите его на землю. Рядом разместите аккумуляторную батарею. Соедините выводы двух устройств. При этом масса АКБ замыкается на массу стартера.
Когда провода будут подключены, втягивающее реле стартёра заработает. Вначале раздастся довольно громкий щелчок. Если срабатывание механизма проходит слишком медленно, обязательно проверьте контакты. Подобное положение может быть вызвано тем, что они подгорели.
Какие поломки могут быть
Обычно вся проблема кроется именно в подгоревших контактах или их залипании, к другим неисправностям можно причислить:
- перегорание катушки,
- механические повреждения,
- естественный износ деталей.
В последнем случае втягивающее реле стартёра нужно будет заменить. Есть целый ряд признаков, которые с большой долей вероятности говорят, что проблема именно в этом узле, к ним причисляют:
- После запуска двигателя стартер продолжает работать. Об этом свидетельствует хорошо слышный жужжащий звук.
- При проворачивании ключа в замке слышно чёткое пощелкивание. Это значит, что основная система запускается, но стартёр при этом не работает.
- Когда вы поворачиваете ключ — стартёр работает вхолостую. Двигатель при этом остаётся неактивным.
Эти признаки с большой долей вероятности указывают что неисправность связана с втягивающим реле стартера.
Как подключить
Многие автомобилисты боятся, что после того, как осуществят ремонт втягивающего реле, не смогут его подключить. В действительности схема подключения довольно проста. Мало того, вы сами её составляете.
Чтобы осуществить обратный демонтаж нужно предварительно пометить отключённые клеммы. Это позволит вам всё правильно подключить после того, как ремонт будет закончен. Также перед установкой реле нужно зачистить контакты. Для обезжиривания используйте современную жидкость, продающуюся в автомобильных магазинах.
Ремонт
Стоит признать, что на машинах одной серии втягивающие реле стартёров весьма похожи. Самой яркой в данном контексте является следующая автомобильная линейка:
- Ваз 2109,
- Ваз 2106,
- Ваз 2110.
Проверка работы и регулировка датчиков
Следующей задачей владельца авто, установившего на машину датчики, является проверка его работоспособности и регулировка настроек. Самый доступный способ диагностики — использование системы по назначению.
Для этого нужно активировать охранные функции и попытаться получить доступ в машину или ударить по ней, постепенно увеличивая силу удара. Определив степень чувствительности к механическому воздействию, можно поменять настройки. После этого откройте дверь ключом и начните заводить машину — должно произойти срабатывание сигнализационной системы.
Убедитесь, что остальные узлы работают без сбоев.
Установка автозапуска с сигнализацией всегда сопровождается какими-либо ошибками. Особенно если водитель устанавливает ее сама на автомобиль. Главное — знать, как их исправить, чтобы предотвратить негативные последствия и выход из строя системы.
В случае неисправности какого-нибудь устройства, необходимо понять причину ее появления
Многие типы поломок обладают одинаковыми симптомами, поэтому водителю важно точно диагностировать их или сразу ехать в сервисный центр
В первую очередь следует проверить работоспособность брелока, сделав визуальный осмотр с целью определения внешних дефектов или повреждений. Если пейджер оказался под воздействием влаги, на внутренней стороне крышки экрана появится конденсат. В результате брелок будет работать нестабильно, начнет самопроизвольно выключаться. Если контакта с водой не было, но устройство не запускается, возможно произошла разрядка элементов питания.
Если брелок полностью исправен, но отсутствует отклик, возможно автомобиль находится в зоне сильных помех или случился программный сбой в центральном микропроцессорном устройстве.
Попытайтесь поднести пейджер к той части, где расположена антенна, и нажмите на кнопку. Если ничего не происходит, поломку нужно искать в самом транспортном средстве или сопутствующих элементах автосигнализации.
Следующий этап — диагностирование элементов питания и проводки. Обязательно проверьте уровень заряда АКБ и осмотрите его клеммы, убедившись, что там нет окислений. О 100% заряде сигнализирует бесперебойная работа бортовой электроники. Чтобы проверить проводку, следует использовать тестер, с помощью которого выполняется прозванивание контактов. Сделайте визуальный осмотр проводов на предмет дефектов или повреждений
Обращайте внимание на предохранители, которые расположены на проводе
Если причина так и не найдена, не исключается сбой в блоке управления или программном обеспечении. Устранить поломку своими усилиями не удастся, но решить проблемы с ПО сможет даже новичок.
Сигнализация автомобиля не реагирует на брелок
Одна из наиболее частных и распространенных проблем у водителя, в результате которой человек просто не закрывает двери. Примечательно, что иногда «лечится» буквально за считанные минуты, но те кто этого не хочет понимать впадают в панику.
- Батарейка. Севшая батарейка в брелке автосигнализации приводит к тому, что невозможно произвести никакие действия с охранной системой машины. Проблема простая и ремонт заключается в банальной замене элемента питания.
- В брелок попала влага. Нередко пользоваться автосигнализацией приходится в сложную погоду. Капли дождя или крупицы снега чудесным образом могут проникнуть внутрь брелка управления. Иногда неуклюжее движение приводит к падению брелка в лужу. Или он нечаянно оказывается в стиральной машине. Во всех этих случаях может произойти окисление контактов и о бесперебойной работе придется забыть. Нужно разобрать брелок, хорошо просушить его феном, при необходимости подчистить контакты.
- Падение брелка с высоты. Бывают и такие казусы. Нередко приводит к тому, что страдает внутренняя микросхема. Необходимо разобрать брелок и посмотреть на эту деталь более внимательно. Если понимания, что такое микросхема и как ее паять на место нет, то лучше сразу сходить в ремонтную мастерскую.
- Залипание кнопок. Необходимо разобрать, вынуть микросхемы и почистить кнопки с помощью зубной щетки и растворителя. Нужно быть аккуратным, чтобы не задеть дисплей.
Если все проблемы с брелком автомобильной сигнализации решены, никаких объективных причин, указывающих на его поломку, нет, то диагностику надо продолжить. Ее, а также целостное обслуживание автомобиля, вам обеспечат в сервисных центрах.
Разблокирование автомобильных сигнализаций
Сейчас на рынке автомобильных сигнализаций есть огромный выбор. Несмотря на все это изобилие, достаточно часто эти средства от угона выходят из строя. Поэтому хоть раз в жизни перед каждым автовладельцем возникает проблема, как отремонтировать сигнализацию, потому что, к большому сожалению, вечного нет ничего.
Но не стоит расстраиваться, даже если самостоятельно справиться с проблемой нет ни желания, ни возможностей, в городе найдется немало мастеров, которые помогут решить любую проблему, связанную с сигнализацией.
Очень часто автомобильной сигнализации выходят из строя через неправильную установку. Также сбой в работе сигнализации может дать электроника автомобиля, поломка центрального замка, повреждение изоляции на проводке.
С наступлением сильных морозов появляется необходимость разблокировки автомобильной сигнализации. Причиной являются аккумуляторы, которые не выдерживают низких температур и выходят из строя. А одной из защитных систем современных сигнализаций является как раз срабатывание при недостаточном питании. Это позволяет препятствовать манипуляциям злоумышленников с аккумуляторной батареей автомобиля.
Как бы это парадоксально ни звучало, но кроме неисправности аккумуляторов, причинами также могут быть аномальные зоны, где сигналы брелоков глушатся. Это места, расположенные вблизи крупных фабрик и заводов, больших металлических объектов и т.д.
Во всех этих случаях разблокировку автомобильной сигнализации автомобиля можно сделать без особых усилий.
Например, севший аккумулятор машины просто необходимо подзарядить, а саму сигнализацию перезагрузить.
А когда сигнал брелка глушится, его просто нужно поднести как можно ближе к центральному блоку автосигнализации. Естественно, для этого желательно знать где укрепили при установке.
Типичные причины неисправности сигнализации автомобиля
В принципе, общая схема автосигнализации не слишком сложна, и определить почему не работает сигнализация довольно просто. Выйти из строя там может не так уж много компонентов. Определим места, где может крыться проблема и из-за чего не срабатывает сигнализация:
- Отсутствие питания. Характеризуется тем, что нет никакой реакции на попытку поставить авто на сигнализацию, либо снять с нее.
- Перегорели предохранители.
- Неисправность связана с проводкой.
- Завис «мозг» системы.
Естественно, что, когда владелец подходит к авто и пытается взаимодействовать с сигнализацией, а ничего не происходит, простым взглядом понять, почему не работает сигнализация, и какая именно из причин виновна в поломке невозможно. Необходимо просмотреть причинно следственные связи и попытаться отремонтировать сигнализацию авто самостоятельно.
И только если проведенные мероприятия не привели к успеху, обращаться к специалистам сервисных центров, которые уже досконально разберутся, где именно произошла поломка.
Как устранять неисправности автосигнализации на дороге?
Существует масса факторов влияющих на то, что автосигнализация может не сработать. Электроника – штука тонкая. Не стоит в этих случаях паниковать. Протестируйте систему и скорее всего, ремонт сигнализации на авто может не понадобится. Чаще всего при нажатии на брелок не срабатывает функция постановка (снятие) на охрану. Почему и что надо сделать?
- Поднести брелок поближе, желательно к месту расположения центрального блока, и попытаться вновь нажать.
- Не помогло, перезагрузите систему манипуляцией с клеммой АКБ.
Это может происходить из-за наличия в месте парковки мощных промышленных объектов. Сигналы брелка попросту «забиваются».
Еще вариант: машина заглохла или вы выключили зажигание, а при попытке завестись начинает «благим матом» срабатывать сигнализация. Скорее всего, у вас пропала зарядка АКБ, она разрядилась, машина не заведется
А сигнализация среагировала на падение напряжения ниже 8В (это предосторожность для попыток угона авто путем снятия клеммы с АКБ). В данном случае нужно отсоединить сирену и приступить к устранению неисправности с АКБ
Собственно, вот такие бываю причины неисправности автосигнализации. Самое главное – не впадать в отчаяние, а попытаться самому произвести ремонт сигнализации на авто, если она у вас не на гарантии или не супер навороченная GSM сигнализация. Надеемся, что информация вам поможет не только отремонтировать сигнализацию, но и сэкономить деньги.
Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.
Чаще всего автолюбители сталкиваются с проблемой нерабочего брелока автомобильной сигнализации. Одна из главных причин такой неисправности – это попросту севшая батарейка. Чтобы хоть как-то реанимировать источник питания для снятия автомобиля с охраны можно извлечь батарейку и постучать по ней твердым предметом. А вообще рекомендуется всегда возить с собой запасные питающие элементы для брелока сигнализации.
Вторая причина это радиопомехи, нередко с этим можно столкнуться возле аэропортов, закрытых режимных объектов и в других местах, где присутствует мощное электромагнитное поле. Кстати, источником радиопомех может стать машина инкассаторов, не стоит возле нее парковаться. Если автомобиль всё же попал в зону радиопомех можно попробовать поднести брелок как можно ближе к месту расположения блока управления сигнализации. Если это не помогло, остаётся только отбуксировать авто на несколько сотен метров от источника помех.
Ещё одна причина невозможности постановки автомобиля на охрану и снятия с нее это разряженный аккумулятор. Брелок может не сработать и в сильные морозы, а также из-за постоянно нажатия кнопок на брелоке вдали от блока управления сигнализацией, например, случайные нажатия в карманах. Со временем изнашивается все что угодно и автомобильная сигнализация не исключение из-за этого радиус покрытия сигнала сокращается. Иногда случается, что виной всему неисправная антенна или банально допущены грубые ошибки при самостоятельной установке охранной системы.
Ну, и наконец, брелок может не работать из-за отсутствия синхронизации с блоком управления. В этом случае необходимо снова «подружить» их друг с другом воспользовавшись инструкцией, которая есть в руководстве по эксплуатации любой автомобильной сигнализации. В зависимости от производителя процесс может несколько отличаться, но общие алгоритмы аналогичные и совсем не сложные.
Главная →
Безопасность →
Как разблокировать сигнализацию
Отсоединить систему при сбоях будет тем труднее, чем
сложнее продумана схема установки противоугонного комплекса. Марка/модель
автомобиля никакой роли при этом не играет. Иммобилайзеры могут представлять
собой обычные реле или сложные блоки, маскирующиеся под консоль управления,
салонные девайсы. Поэтому их сложно найти и остановить.

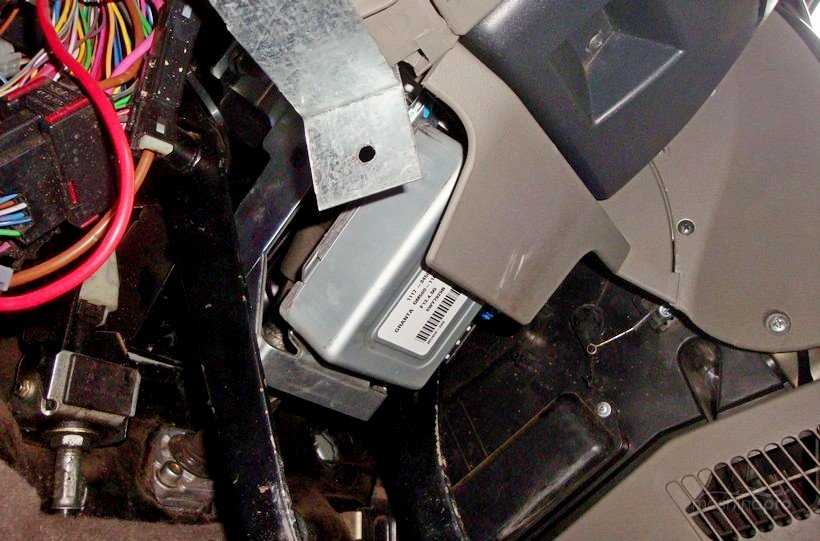

Блок иммобилайзера
Блок иммобилайзера
Электронные противоугонные устройства:
- проводные — проложены кабели;
- беспроводные — вся работа основана на
радиосигналах; - контактные/бесконтактные — работают от
ключа, дистанционного модуля.
Отличаются автосигнализации также по конкретным производителям.
Самые известные модели, которые часто устанавливаются сегодня: Centurion, StarLine,
Pandora, Pandect.
Передовые
образцы этих брендов помимо радиокоманд с брелока, также оборудуются программой
Valet, требующей при необходимости ввода PIN-кода.
Дополнительно некоторые производители
предусматривают услугу полноценного трекинга нахождения автомобиля (спутник) с подключением
к GSM-сетям.
Определить блокировку двигателя из-за сигнализации удастся
по нескольким признакам:
- загорается сигнальная лампа,
расположенная внутри машины; - невозможно закрыть двери;
- периодически срабатывает звуковой
сигнал; - не работают некоторые клавиши на
брелоке.
Ну
и конечно, основной признак этой проблемы — исправный мотор не запускается,
либо глохнет через пару метров.
Также двигатель не может среагировать на попытки
запуска, как с ключа зажигания, так и с брелока. Все это укажет, что
сигнализация задействовала частичную либо полную функцию противоугона
(блокировку).
Иногда получается исправить сбой, заменив разряженную аккумуляторную батарею внутри модуля. Если не поможет, то попытаться разблокировать своими силами. Например,
воздействовать на сигнализацию без брелока, прямо из салона машины — потом
заново пустить мотор. Не вышло? Тогда выйти наружу, противоугонку поставить в
режим охраны с помощью брелока, затем снять, сесть за руль, попробовать снова
запустить двигатель.

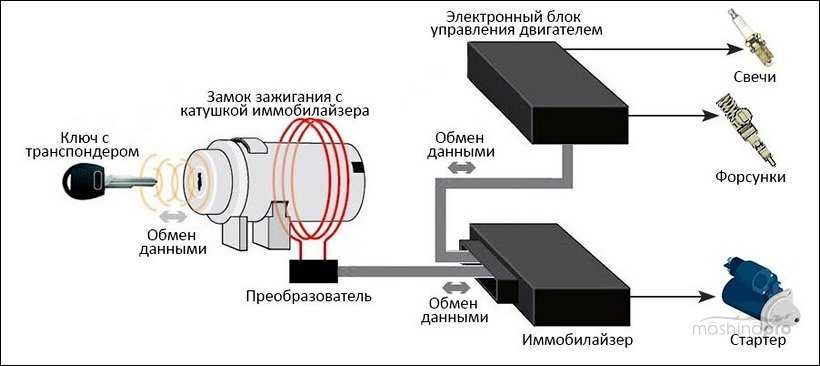

Схема подключения иммобилайзера
Схема подключения иммобилайзера
Для примера приведем инструкцию, как
активировать/снять блок на систему Centurion. Сначала без брелока.
- Поставить
автомобиль на ручник. Активировать зажигание — индикатор начнет мигать, нажать
служебную кнопку 3 раза. Индикатор должен погаснуть на 5 секунд. - За
это время остановить мотор. Последует разовый сигнал сирены, вспыхнет сигнальная
лампа. Перед активацией охранного режима останется 20 секунд. - Выйти
из транспорта, запереть двери ключом. - Дождаться
вспышки фар.
Все — охранная сигнализация машины задействована,
хотя двери остаются открытыми. Теперь надо зайти внутрь, набрать персональный
код, чтобы выключить охранный режим. По умолчанию на всех системах «Центурион»
выставлен шифр из одной цифры «3». Если же заводской пароль изменен на уникальный,
надо ввести его.
Гораздо легче задействовать охранные функции
брелоком — достаточно нажать на соответствующую кнопку (с иконкой закрытого
замка) модуля дистанционного управления. Последует один звуковой сигнал, на
брелоке отобразятся соответствующие значки (защелкнутый замок/рупор).
Одновременно вспыхнут фары машины. Двери автоматически закроются, а сигнальная
лампа в салоне начнет мигать.

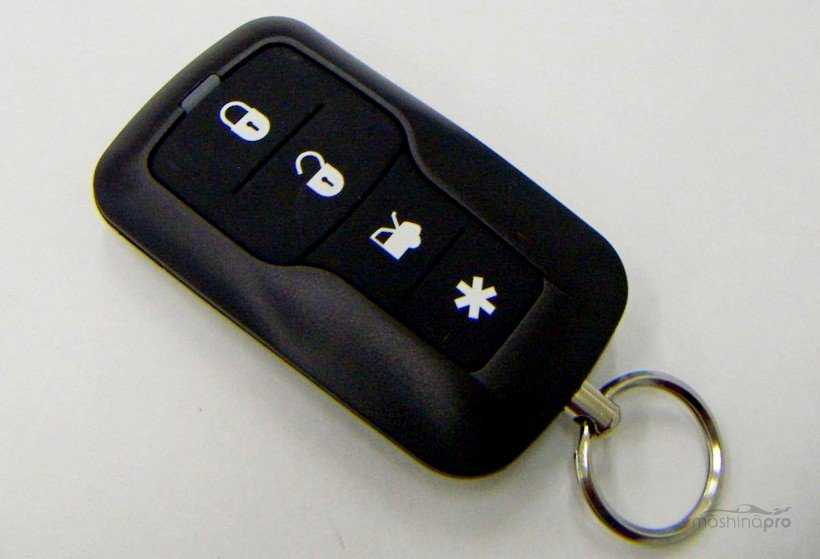

Конпки на брелоке
Конпки на брелоке с иконками
закрытого и открытого замка
Теперь надо снять замок. Для этого нажать теперь уже
другую кнопку открытия (с иконкой открытого замка). Последует две звуковые
сирены, на экране отобразится пиктограмма выключения охранной системы. Фары
также вспыхнут 2 раза. Двери можно открывать, светодиодный индикатор гореть в
машине не должен.
Еще один доступный метод разблокировки сигнализации подразумевает
ее полную принудительную остановку. Обычно для инсталляции охранки используют Кан-шину,
но также могут затрагиваться другие узлы машины:
- тягущее реле стартера;
- бортовой
компьютер; - электрическая цепь бензонасоса;
- концевой переключатель АКПП;
- система питания.
Как бы там ни было, чтобы отключить сигнализацию
машины, важно добраться до «мозгов» противоугонки. От варианта инсталляции
зависит, данный головной блок ставится под консолью, возле реле/предохранителей
или под обшивкой сиденья водителя
Проще
всего прервать сигнализацию, установленную по кан шине. После этого движок
обязан разблокироваться.
В редких случаях приходится замыкать реле
противоугонки принудительно по схеме, с использованием мультиметра. Еще более
простой способ — снять крышку устройства и воздействовать на контакты. Но это
рискованно, ведь сделав что-то неправильно, можно спалить дорогую систему.
цифровая электроника вычислительная техника встраиваемые системы
Простая схема сигнализации для мотоцикла
Мотоцикл, в отличие от автомобиля, требует повышенных мер безопасности, поскольку у него нет крыши и дверей, защищающих его элементы управления от непрошенных гостей. Поэтому если у вас есть мотоцикл, вы часто его используете и оставляете порой на неохраняемых стоянках и других подобных местах, то желательно позаботиться о его безопасности с помощью установки сигнализации, особенно если у вас недешевая модель мотоцикла.
Сегодня на рынке представлено большое количество разнообразных сигнализаций. Но, бывает, у байкера не всегда могут найтись деньги на их приобретение, особенно если он недавно потратил средства на покупку запчастей, например, на прокладки головки цилиндра. Но выход есть, и заключается он в создании собственной сигнализации для мотоцикла своими руками. С помощью приведенной ниже схемы это сделать очень просто, а главное дешево.
В схеме может быть использовано любое количество нормально разомкнутых выключателей. Установите ртутные выключатели так, чтобы они замыкались, когда руль бы менял свое положение, или боковая стойка мотоцикла перемещалась со своего места. Используйте микровыключатели для защиты съемных панелей, крышек и других легко снимаемых элементов. Если хотя бы один выключатель будет замкнут, будет звучать сирена. Примерно через две минуты после того, как контакты переключателей станут разомкнутыми, сигнал тревоги будет сброшен. Сколько фактически времени требуется, чтобы отключить звуковую сигнализацию, зависит от характеристик используемых компонентов. Но главным образом вы можете настроить время в соответствии с вашими требованиями путем изменения значения емкости конденсатора C1.
Печатная плата и выключатели должны быть надежно защищены от негативных факторов окружающей среды. Влага или конденсат могут привести к неисправности схемы. Без своих терминальных блоков, плата довольно компактна. Желательно также установить предохранитель 1 А ближе к источнику питания. Это защитит проводку.
Когда сирена не звучит, сама схема практически не потребляет ток. Это может сделать такое устройство полезным при других обстоятельствах. Например, его можно встроить внутрь компьютера или другого прибора, который можно без особых проблем взять и унести. Низкий ток в режиме ожидания и автоматический сброс означает, что для такого рода применения может не потребоваться внешнего переключателя. Таким образом, представленная схема позволяет самостоятельно собрать довольно простую и надежную сигнализацию для мотоцикла, обладающую определенной универсальностью.
Транспортное средство является лакомым кусочком для угонщиков. Исключением не стали и мотоциклы. В черте города оставлять такую технику без присмотра чревато ее угоном. На сегодняшний день существует много защитных средств, позволяющих уберечь байк от хищения.
Установка сигнализации на мотоцикл является одним из самых надежных способов защиты мотоцикла от хищения и посягательства третьих лиц.
