Снятие и установка, разборка и сборка передней амортизаторной стойки (для применения на моделе ford focus ii)

Функции амортизаторов

Это ключевые элементы в подвеске, которые во многом отвечают за безопасность езды. Как известно, во время торможения, ускорения и поворотов, воздействующие на автомобиль силы стремятся его опрокинуть его. В такой ситуации основная нагрузка приходится только на 2 колеса, а остальные фактически теряют контакт с дорогой. Это предотвращают амортизаторы, которые оказывают противодействующее усилие, дополнительно прижимая колесо к дорожному покрытию. Вторая функция – поглощение неровностей дороги. Мелкие кочки и ямы вы можете даже не чувствовать, если амортизаторы эффективно справляются со своей задачей.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Замена стойки стабилизатора

Стойки стабилизаторов способны бесперебойно служить порядка 40–60 тысяч км. Придерживаться этого срока можно только при умеренной эксплуатации в городских условиях. Езда по пересеченной местности и преодоление сложных препятствий быстро выводят эти узлы из строя, из-за чего замена стойки стабилизатора «Форд Фокус» является востребованной услугой и при меньшем пробеге. Процедура выполняется достаточно быстро, рассмотрим основные этапы:

  • размещается упор и снимается колесо;
  • откручиваются крепежные гайки, и демонтируется старый узел;
  • устанавливается новая стойка стабилизатора «Форд Фокус», замена ее завершается монтажом колеса и тестированием.

Замена сайлентблоков передних рычагов «Форд Фокус», также как и задних, проводится с периодичностью 80–100 тысяч км

Качество отечественных дорог требует уделять особое внимание этим механизмам в процессе ежегодной диагностики. Независимо от оси процесс установки новой запчасти включает следующие этапы:

  • демонтаж рычага;
  • демонтаж старого сайлентблока;
  • установка новой детали;
  • диагностика.

Следует понимать, что в любой работе может возникнуть масса нюансов и все, что кажется легким в описании, на деле требует определенных навыков и знаний. Вы всегда можете обратиться за помощью к нашим специалистам. Позвоните по указанному на сайте номеру телефона, чтобы уточнить сроки и стоимость сервисных работ.

  1. Поддомкрачиваем переднюю часть автомобиля Форд, подставляем упор и снимаем колесо (вместо упора можно использовать снятое колесо, подложив его под порог). После снятия имеем доступ к амортизатору.

Очищаем стойку от грязи и аккуратно отключаем датчик положения колеса, затем отводим его в сторону, чтобы не повредить при замене амортизаторов.

Важные моменты при замене пружин подвески

При выполнении ремонта передней подвески нужно учитывать особенности замены передних пружин: если не соблюдать некоторые правила, в дальнейшем могут возникнуть осложнения, допустим, придется повторно проводить работу, совершать еще раз покупку. Характерная специфика этого ремонта:

  • передние пружины следует менять парой и стараться подбирать по жесткости, высоте. Практически все детали имеют маркировку в виде отметки краской, необходимо, чтобы цвет краски у обеих пружин совпадал;
  • срок службы пружины в большой степени зависит от работоспособности отбойника и амортизатора, поэтому за состоянием этих деталей тоже нужно следить. Если отбойник отсутствует или находится в плачевном состоянии, он не сможет смягчить удар, например, при попадании колеса в яму, пружина может сломаться;
  • приобретая запчасти, не стоит покупать самые дешевые детали, здесь нередко попадается брак. Лучше потратить немного больше денег, но зато в дальнейшем не придется переделывать работу. Самый идеальный вариант – приобретать оригинальные запасные части, а если брать неоригинал, то известного производителя с хорошей репутацией;

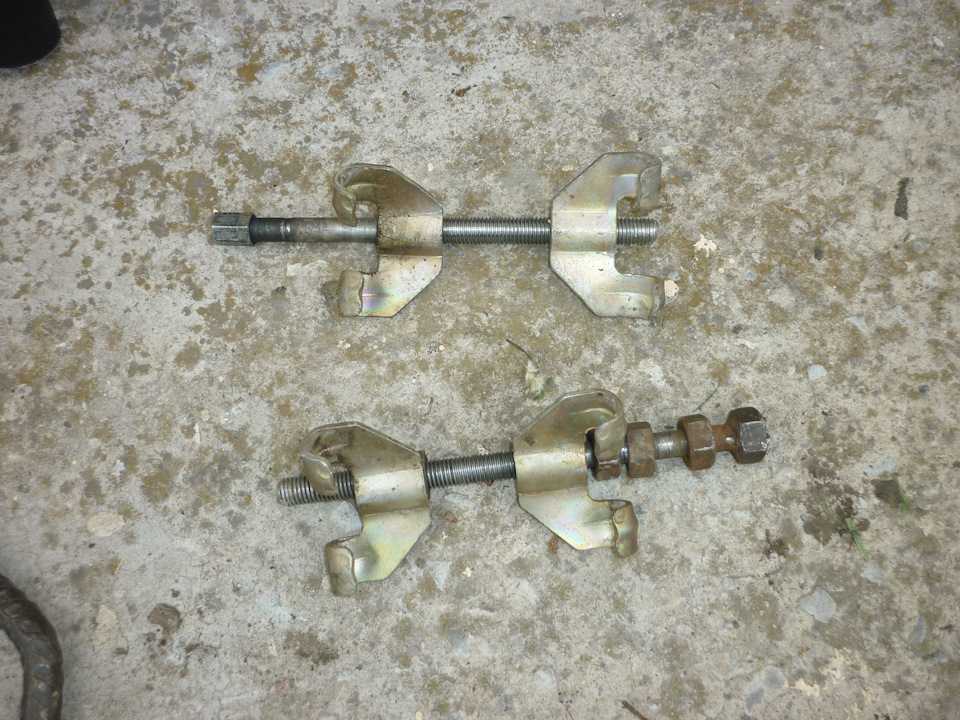

  • при снятии-установке пружины необходимо пользоваться стяжками, все народные способы стягивания пружинных витков нередко приводят к травматизму.

Стяжки тоже необходимо приобретать высокого качества, а китайский инструмент лучше вообще стараться не использовать. У китайских стяжек быстро вытягивается резьба, попадается металл такого плохого качества, что спецприспособление при сжатии витков может просто не выдержать, и пружина отлетит в сторону. Какие могут быть последствия, понятно без лишних слов, стоит поберечь свое здоровье, позаботиться о безопасности.

Когда передние и задние стойки амортизатора нуждаются в проверке

Типичные неисправности этого узла известны всем:

  • Разгерметизация сальника штока. Приводит к утечке масла из стойки. Может потечь в любой момент. Характеристики меняются вплоть до полной потери работоспособности.
  • Слишком свободное перемещение штока в трубе. Фактически стойка из амортизатора превращается в направляющую для пружины подвески. Неисправность связана с внутренними клапанами.
  • Люфт при сжатии или отбое. Связан с выработкой в штоке или цилиндре. Последствия аналогичны сломанным клапанам. Амортизатор не выполняет своей функции в авто, стучит, гремит и издаёт другие неприятные звуки, почему ехать в таком авто становится некомфортно и опасно.
  • Внешние повреждения — вмятины на корпусе, трещины в проушине. Влияют на ходовую в целом и могут привести к более серьёзной поломке.

При выявлении любой неисправности необходимо снять стойку и освободить её от пружины. Демонтаж производится в гараже, без использования специального инструмента.

Меняем задние амортизаторы

Замена задних амортизаторов Форд Фокус 2 в общих очертаниях аналогично вышеописанной инструкции и включает следующие этапы:

  1. Поставьте авто на домкрат и снимите необходимое колесо.
  2. Подожмите нижний рычаг подвески домкратом. Открутите крепежи стойки (сверху и снизу).
  3. Далее достаньте стойку, а на ней открутите крепежную гайку.
  4. Разберите стойку, проведите дефектовку и установите новую деталь.
  5. Поставьте стойку с новым амортизатором на место и соберите все обратно.

Также в Ford Focus 2 имеется одна важная особенность – болты вкручиваются в тело гайки. Сама гайка приварена и не вращается. В связи с этим, демонтаж амортизатора выполняется только путем откручивания болта из тела приваренной гайки.

Сложностей практически никаких в замене амортизаторов нет. Главное – это получить удобный доступ к пространству и надежно закрепить автомобиль. В конце работ можете провести тест покачивания кузова и убедиться, что амортизаторы прекрасно справляются со своей задачей. Только после этого отправляйте на тест-драйв.

Полезные советы

Как может показаться на первый взгляд, восстановить амортизатор своими руками можно даже в условиях обычного гаража. С одной стороны, если амортизатор разборной, это так и есть. Однако на подавляющем большинстве современных авто используются неразборные стойки, то есть производитель не предполагает возможности их ремонта.

Конечно, умельцы восстанавливают и такие детали, однако нет гарантий на восстановленные стойки. Еще отметим, что амортизатор на многих авто является основой, то есть своего рода несущей конструкцией амортизационной стойки в целом. Само собой, со временем металл его корпуса накапливает «усталость».

Получается, например, стойки прошли до реставрации около 60-80 тыс. км., затем их отремонтировали, после чего планируется эксплуатировать элемент еще около 50-60 тыс. км и более. Вполне очевидно, что гарантировать надежность таких амортизаторов никак нельзя. Часто бывает, что на амортизаторах отрывает крепежные проушины, трескается корпус и т.д.

Если иначе, как и любая другая деталь, амортизаторы имеют определенный ресурс, после чего подлежат замене. При этом попытки восстановления отработавших свой ресурс амортизаторов хотя и позволяют сэкономить, но дальнейшая езда на таких стойках представляет  определенную опасность.

Правильным же подходом является своевременная проверка и замена стоек на машине, а не ремонт амортизатора. Также, чтобы новые стойки служили дольше, необходимо соблюдать определенные правила в рамках эксплуатации авто:

  • избегать внесения изменений в устройство ходовой части;
  • аккуратно переезжать неровности;
  • не перегружать автомобиль;

Также для масляных и газо-масляных амортизаторов зимой нужен прогрев,  когда первые несколько километров нужно двигаться медленно и аккуратно, избегая резких разгонов и торможения, проезда неровностей на скорости выше 30-40 км/ч и т.д.

При замене стоек их необходимо прокачивать. Если амортизаторы только что установлены, нужно сделать сход-развал. Параллельно необходимо проверить всю подвеску, сделать полную диагностику ходовой части и устранить имеющиеся неисправности (при обнаружении).

Восстановление стоек: разборной и неразборной амортизатор

Простой автомобильный амортизатор имеет следующую конструкцию:

  • корпус с проушиной;
  • шток с кожухом и крепежной проушиной;
  • поршень, клапана сжатия и отдачи, кольца;
  • цилиндр с клапанами;
  • уплотнители и крепежные гайки.

Прежде всего, основная проблема амортизатора – утечки масла или газа подпора. В результате стойка течет, при работе слышен стук, также возможна деформация штока. Нарушения герметичности и дефекты приводят к изменениям характеристик (частичная или полная потеря работоспособности). В результате машина плохо управляется и тормозит, кренится, не держит дорогу, так как стойки не гасят колебания и раскачку кузова.

К основным неисправностям можно отнести: свободное перемещение штока в трубе, люфт при сжатии или отбое (выработка в штоке или цилиндре), поломки клапанов  амортизатора. Также нельзя исключить и внешние повреждения (трещины корпуса, вмятины и т.д.).

Для ремонта нужно снять стойку, убрать пружину и освободить амортизатор. Далее следует понять, разборный амортизатор на машине или неразборной. Если корпус цельный, тогда такая стойка неремонтопригодна. Официально запрещено вскрывать корпус и после ремонта пытаться заварить амортизатор. Если же в том месте, где шток заходит в трубу, стоит гайка или стопорное кольцо, данная стойка позволяет провести ремонт или обслуживание.

Для ремонта газового и газо-масляного разборного амортизатора в гаражных условиях потребуется компрессор для подачи воздуха (можно использовать велонасос), штуцер для подачи сжатого воздуха, манометр

Обратите внимание, работать придется с высоким давлением, следует заранее защитить глаза, руки, лицо

Ремонт стойки  разборного типа начинают с того, что стойку  в тисках зажимают вертикально, отмывают от грязи, также продувают место входа штока воздухом. Далее начинается разборка амортизатора, производится  снятие защитного колпачка штока. После следует заправить амортизатор под давлением, для этого нужен  манометр.

Заправлять амортизатор можно  азотом, углекислотой и сжатым воздухом. В гараже оптимально использовать сжатый воздух для ремонта.  Сначала стойку  разбирают, чистят, проверяют уплотнительные кольца, оценивают состояние внутренней стенки трубы.

Если амортизатор имеет повреждения штока, сальников или клапанов внутри стойки, можно купить комплект для ремонта разборных амортизаторов, снять «живые» запчасти с другой стойки и т.д.  Основная задача – установить все работоспособные детали для получения полной герметичности, при этом при сборке предельно важна чистота (мусор и стружка быстро выведут восстановленную стойку из строя).

Кстати, сальник лучше всегда менять на новый, даже если имеющийся не вызывает нареканий. Далее остается только закачать масло или воздух в амортизатор, после чего стойку нужно прокачать.

Прокачка амортизатора обязательна

 Обратите внимание, ремонт амортизаторов должен производиться парой, как и замена.  Другими словами, ремонт задних амортизаторов  или ремонт передних стоек предполагает манипуляции как с правой, так и с левой стороной, то есть нужно восстанавливать обе стойки на одной оси

Теперь перейдем к тому, как разобрать амортизатор и как отремонтировать амортизатор неразборной. Еще раз отметим, официально такие детали не ремонтируются. Однако ремонт возможен, но для этого требуются навыки и специальное оборудование.  На деле, обычн6о неразборные амортизаторы просто переделывают  в стойки разборного типа.

Если есть оборудование,  ремонт сводится к тому, что бывает необходимо поменять основную часть стойки (патрон), может потребоваться замена штока (иногда для установки усиленного) , сальников, уплотнителей и т.д. В целом, процесс напоминает ремонт стоек своими руками в случае с разборными амортизаторами.

Фактически, все сводится к замене изношенных компонентов, обратной сборке и закачивании газа/масла. Основное отличие  в том, что  нужно извлечь «крышку», которая несъемная. Есть много способов, начиная со сверления отверстий и заканчивая переделкой стойки с неразборной на разборную путем установки защитного колпака штока.

В любом случае, такой ремонт стойки амортизатора (если он успешен) позволяет восстановить работоспособность,  однако гарантировать надежность и ресурс отремонтированной стойки сложно. Основная причина —  фактически, нужно вносить изменения в конструкцию, так как реставрация амортизаторов неразборного типа предполагает разборку и последующую сборку корпуса, который изначально не предполагает такой возможности.

Замена передних амортизаторов

Чтобы понять как менять амортизаторы в ФФ2 посмотрите небольшое видео. Если же такой возможности нет, то ниже видео есть текстовое описание.

Давайте рассмотрим подробнее, как осуществляется замена передних амортизаторов Форд Фокус 2. Выполните шаги следующей инструкции:

  1. Откройте капот автомобиля и демонтируйте крышку воздуховода. Для этого вам понадобится ключ TORX.
  2. Освободите место крепления амортизатора в подкапотном пространстве и ослабьте гайку штока.
  3. Поставьте на домкрат автомобиль с той части, на которой планируется замена амортизатора, а затем снимите колесо.
  4. Отсоедините стойку стабилизатора от амортизатора.
  5. Отключите датчик вращения колес.
  6. Высвободите от стойки тормозной шланг.
  7. Расклиньте зубилом место крепления стойки к кулаку.
  8. Открутите болт нижнего, а затем крепления стойки. Полностью снимите его.
  9. При помощи съемника уберите пружину и открутите гайку штока.
  10. Далее установите новый амортизатор и проведите сборку в обратном порядке.

Для снижения риска некорректной работы системы АБС перед установкой стойки, обязательно продуйте гнездо штекера сжатым воздухом. Если в начале открутить болты не получается даже с WD40, то остается их только спиливать

Также обратите внимание на специальные метки, которые располагаются на стойке. Во время сборки проследите, чтобы они располагались с одной стороны

Ford Focus Sedan 1.6 100 л.с. › Logbook › Замена передних амортизаторов, опорных подшипников и опор

Стуки с левой стороны на мелких неровностях ощущались долгое время, с холодной зимы. Грешил даже на рулевую рейку, но после того как мне её перебрали за Нную) сумму, а стуки остались, она отпала сама собой.На диагностике подвески в не без известном АРМяН- МОТОРС, что на Катукова причину не обнаружили (правда люфт-детектор не работал, но жопоголовый мастер который даже покачать машину не удосужился уперевшись в стойку амортизатора, констатировал, что всё ОКей)Раскачивая сам свой авто в районе стакана услышал скрип не слабый и решил поменять стойки вместе с опорниками.Сложного в их замене нечего нет при наличии домкрата, спец.стяжек пружины

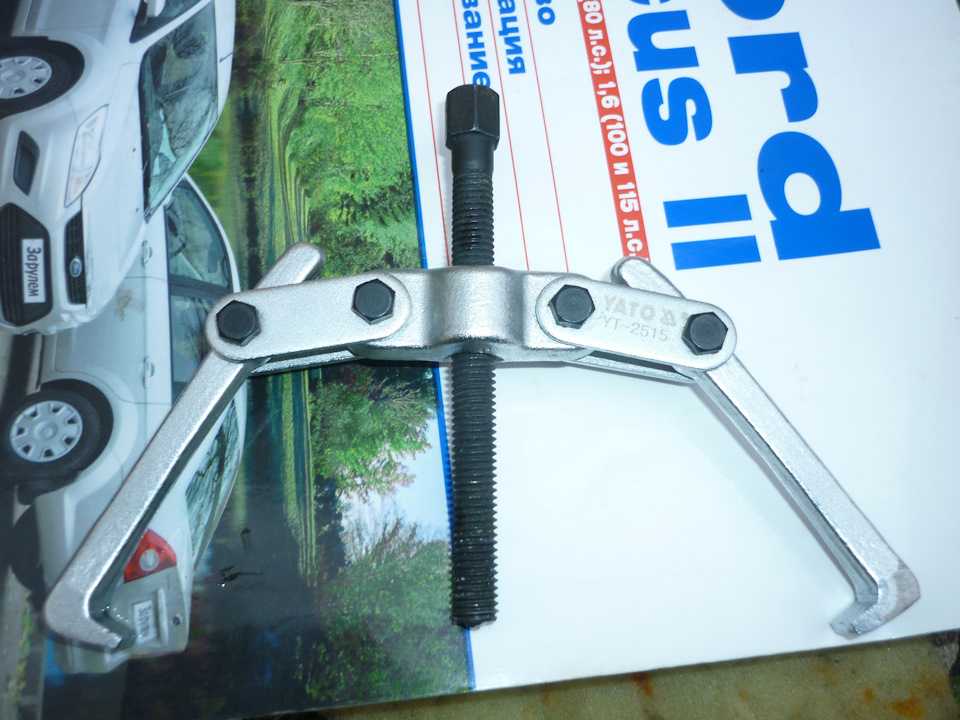

и стандартного набора ключей. И конечно же мануал не повредит, знание СИЛА!)Описывать досконально всё ни буду инфы в инете хватает, только основные моменты и трудности с которыми столкнулся!Первое с чем могут возникнуть трудности, это то что дворники закисли за многие годы эксплуатации и снять мне помог их этот универсальный съёмник, он стоит по моему рублей 500 в Би-Би, но очень облегчает жизнь в быту благодаря своей компактностью

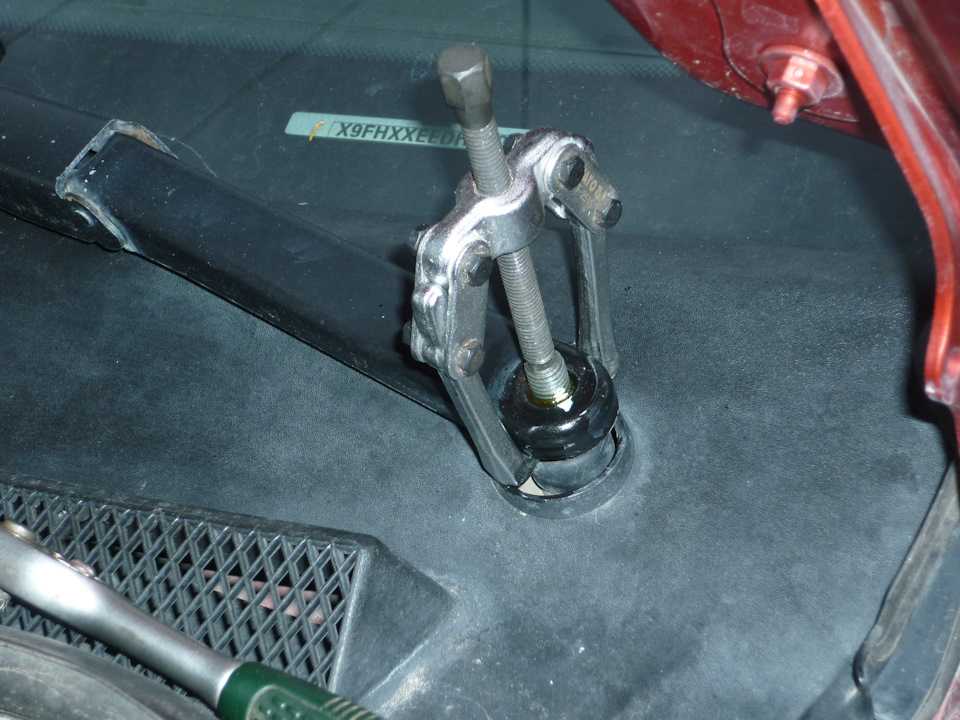

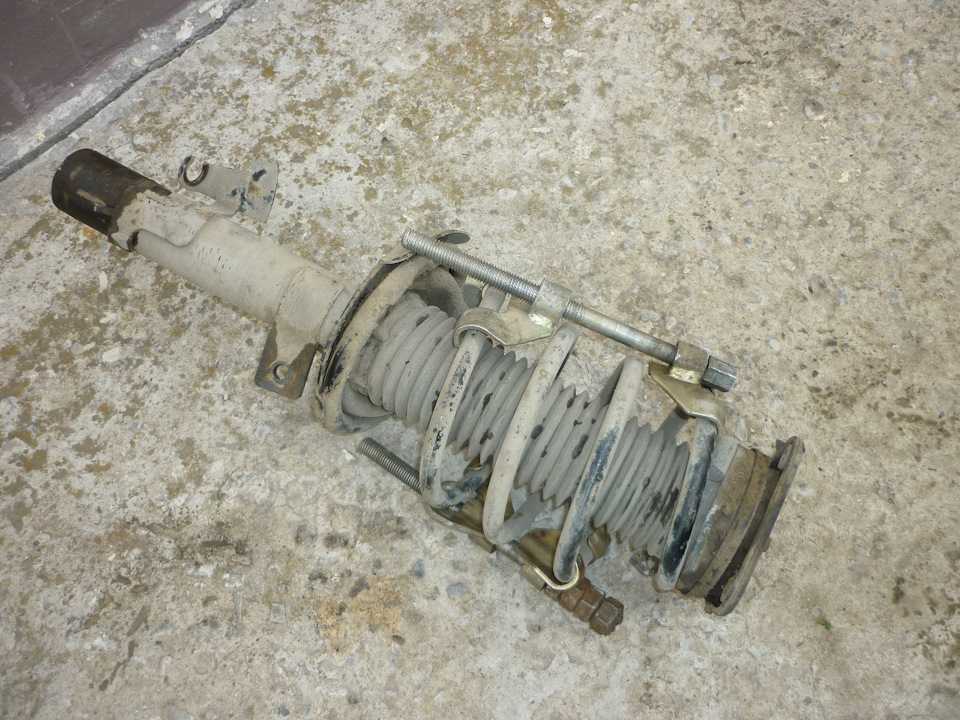

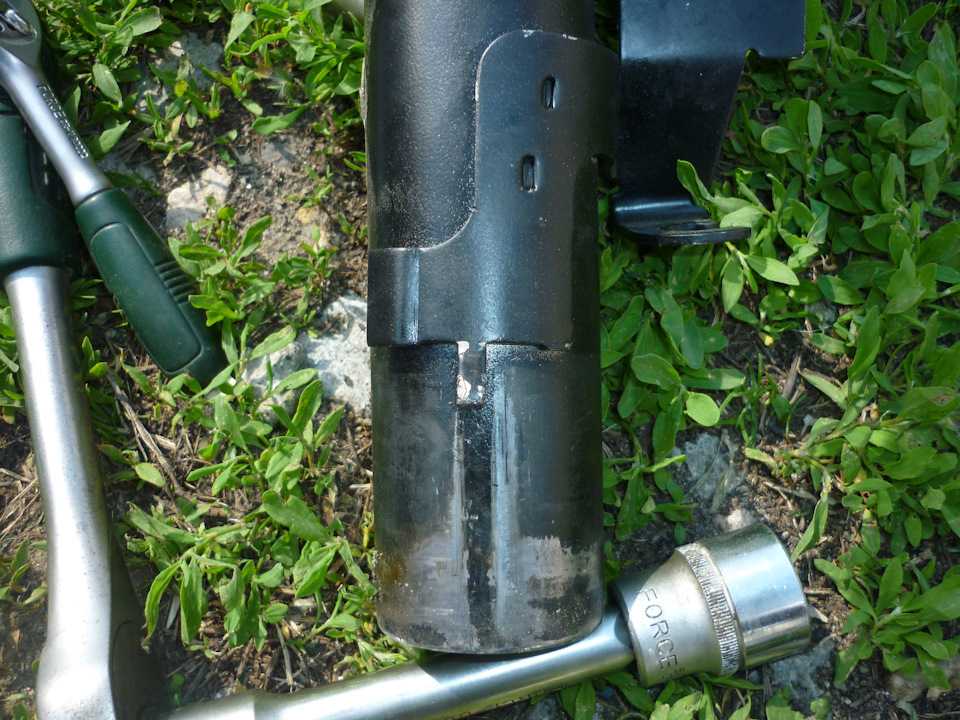

Далее после того как сняли колесо открутили стойку стабилизатора, сняли фишку датчика АБС если такой имеется, выкручиваем болт из поворотного кулака к стойке. Для облегчения извлечения стойки из кулака вкручиваем болт с обратной стороны в заранее в ставленый в прорезь не нужный рожковый ключ например на 14,

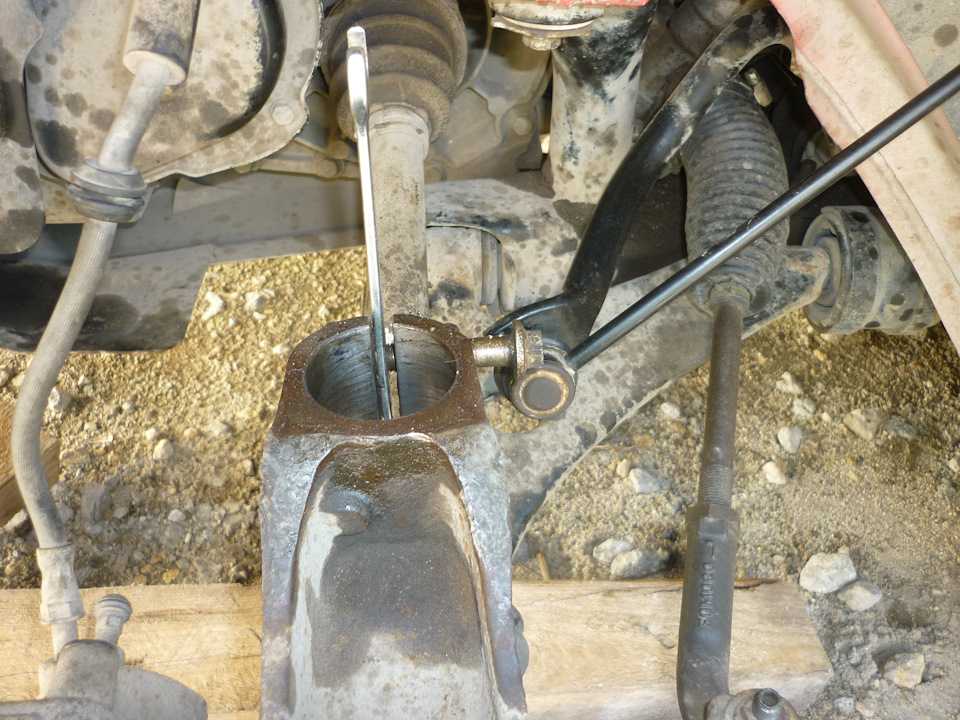

тем самым разожмём кулак так, что долбить по нему молотком при извлечении стойки не придётся, ну и соответственно и зайдёт новая стойка в кулак как по маслу!)Старая стойка с одетыми стяжками

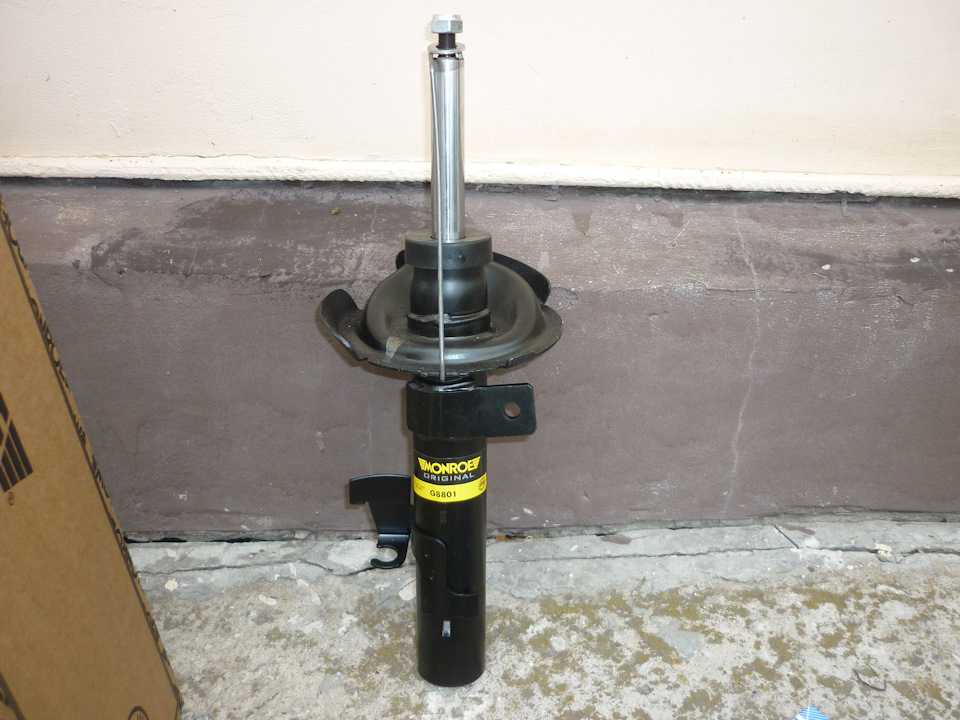

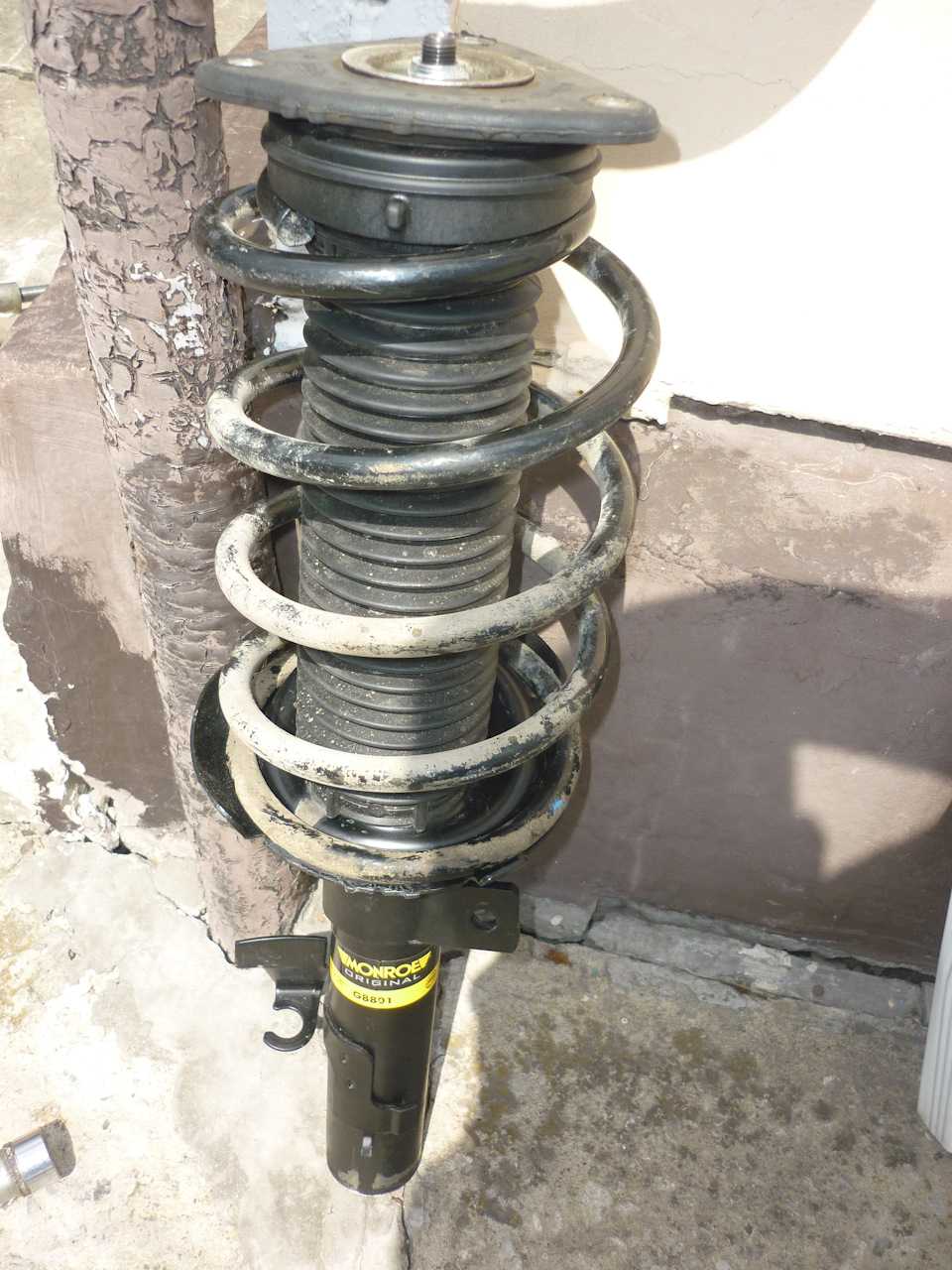

Новая стойка фирмы MONRO

Перед установкой не забываем прокачать, несколько раз утапливаем шток вниз верх.В новые опорные подшипники фирмы SKF

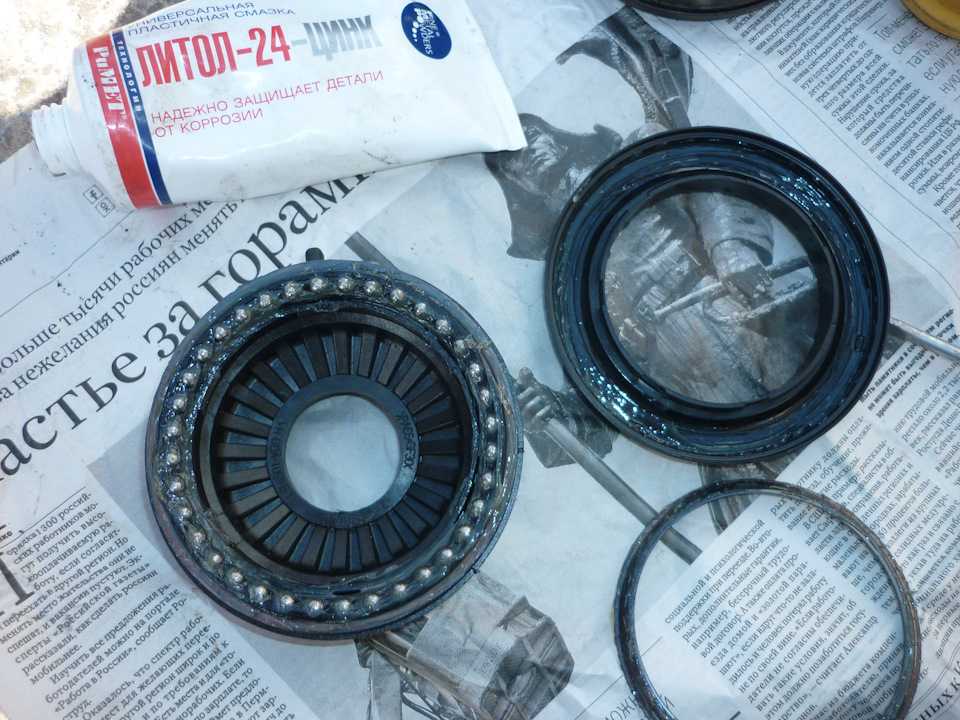

можно добавить смазки (литол например), только вскрывать надо осторожно отвёрткой ковырнуть на газетке чтобы шарики не разлетелись

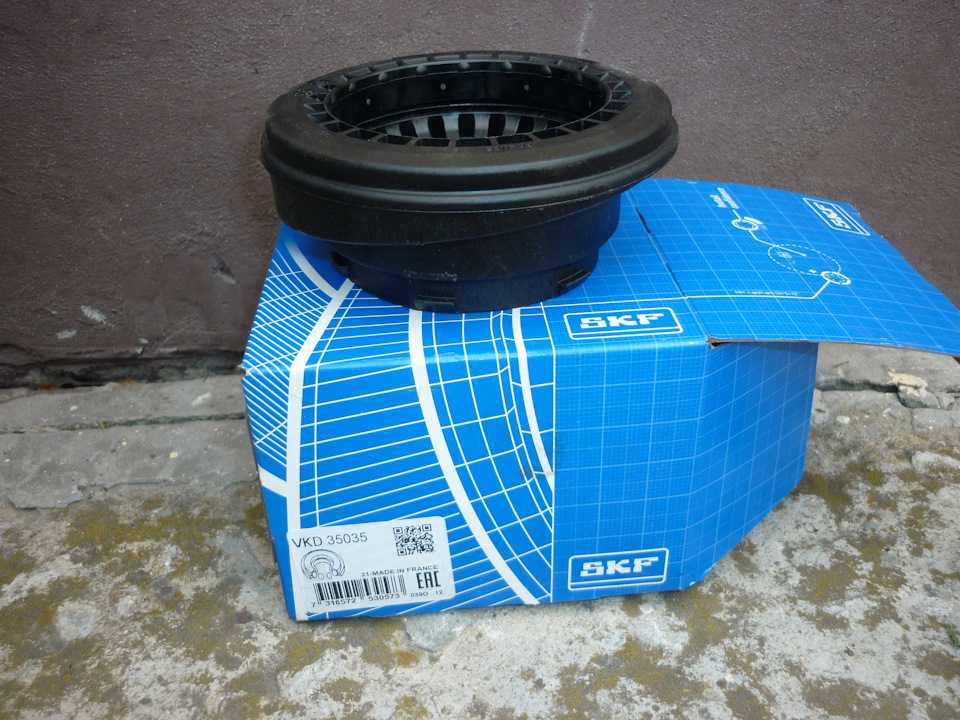

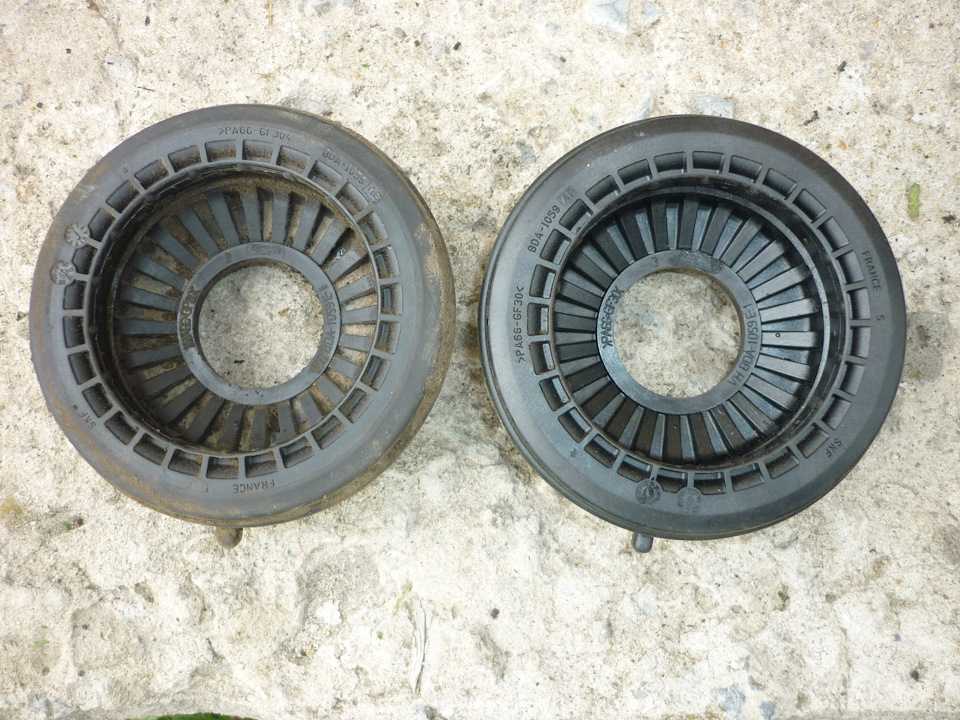

Cтарый родной слева, а новый справаКак видно на фото оба фирмы SKF только у нового надпись FoMoCo стёрта

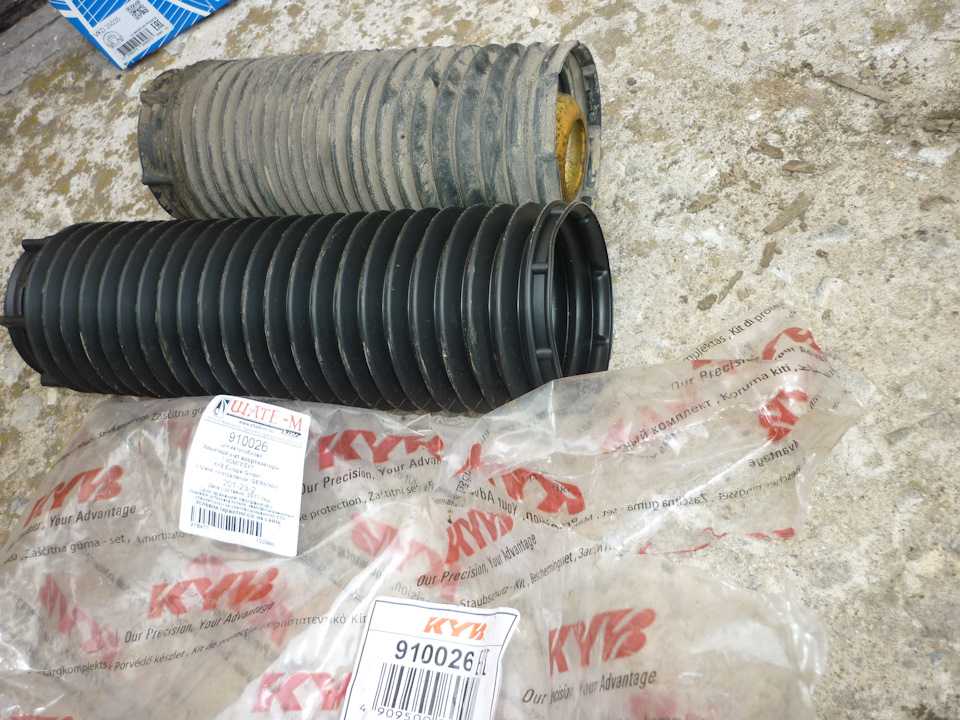

Пыльники и отбойники новые фирмы KAYBA

При сборке стойки с опорниками обращаем внимание на метки, должны совпасть как на фотоМетка на опорнике на одной линии с язычком на стойке

Иначе пружина будет стучать или щёлкать не приятно !Кстати на одной стойке площадка с язычком была приварена не ровно, не знаю что это брак . При установке стойки в кулак с одной стороны зазор в 1 мм оставался, но обезянкой подточил чуть очень аккуратно. Вроде польша а тут такой косяк.

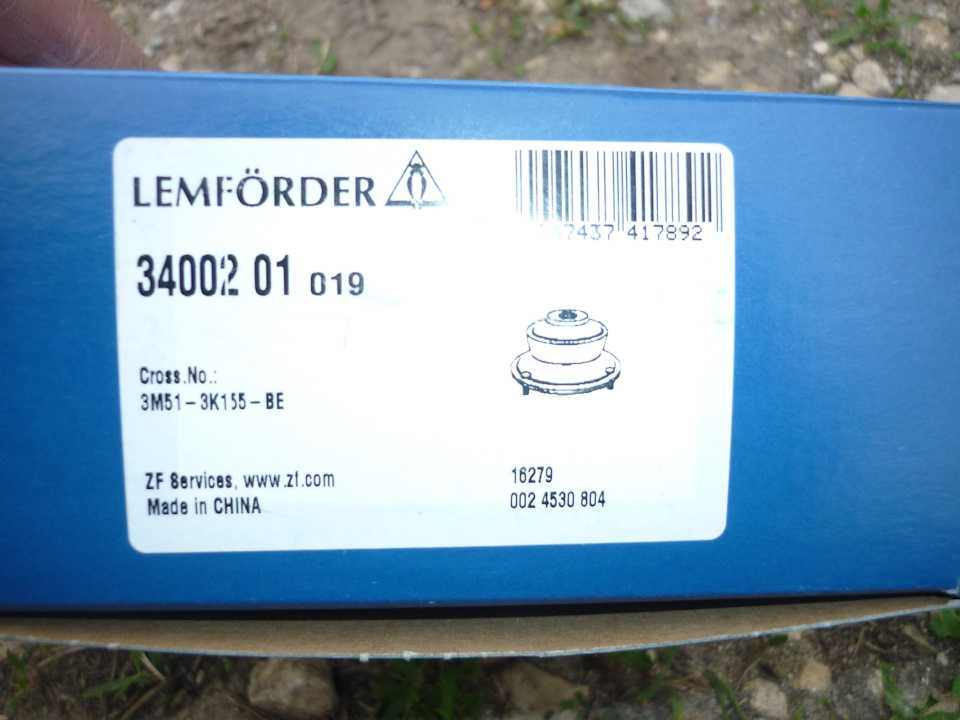

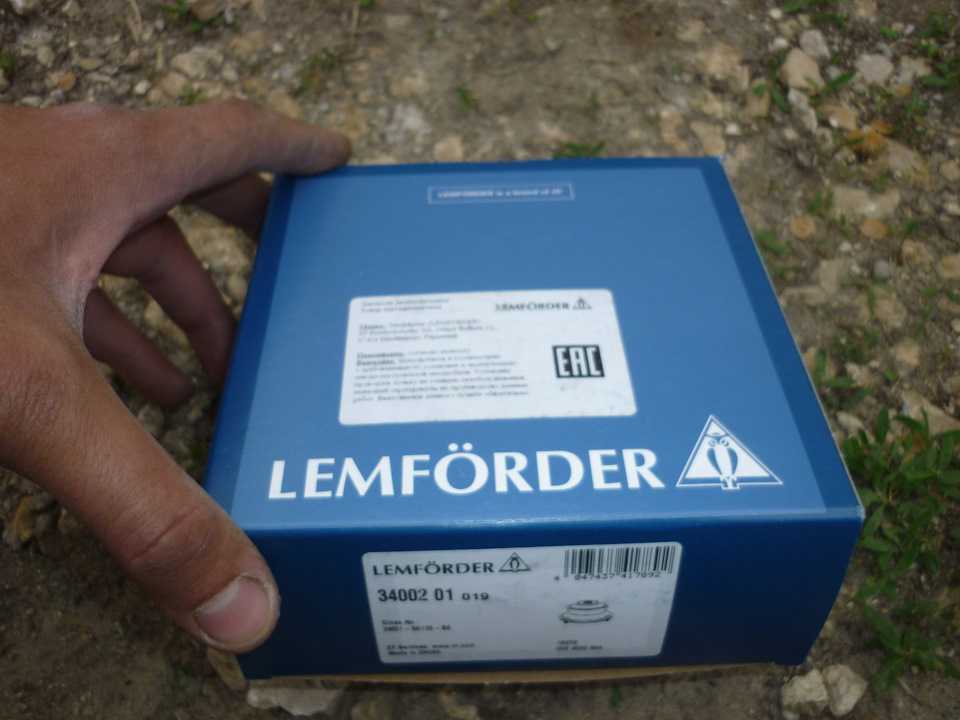

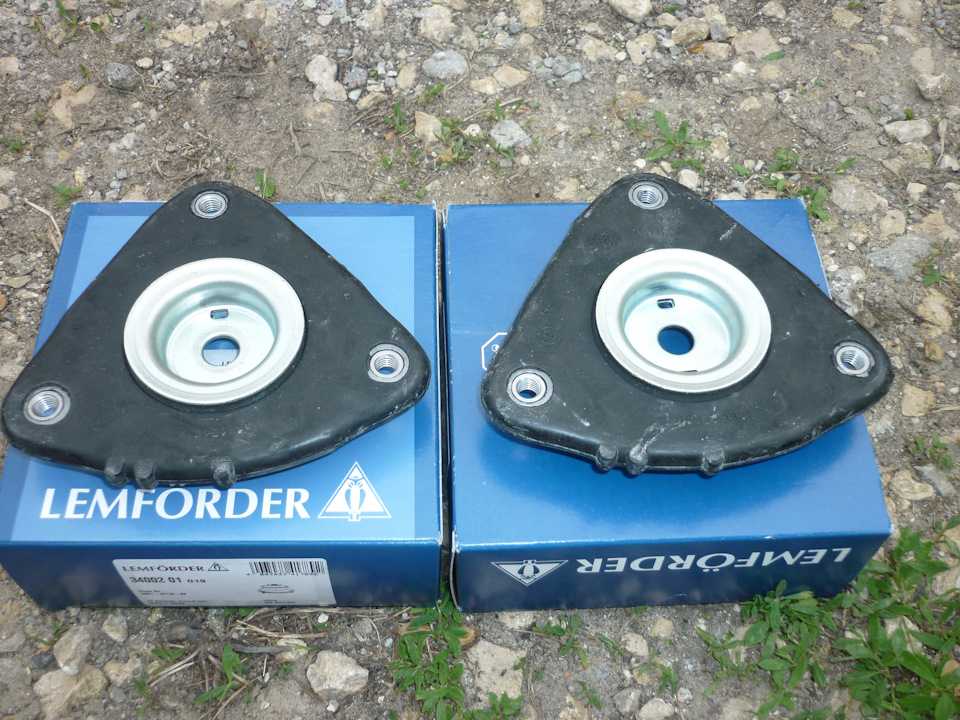

Кстати пришлось и опоры поменять, после установки новых стоек появились удары, грешу на своё рукожопство при неправильной установке опорников на стойку НЕ ПОМЕТКАМ возможно из за этого старая опора деформировалась а может и просто ей конец пришёл. Опоры фирмы LEMFORDER маде ин чина)))

Теперь по артикулам!Амортизатор MONROE артикул — G8801 — 2400 руб (один правый, другой левый)Амортизатор MONROE артикул — G8802 — 2400 рубОпорный подшипник SKF артикул — VKD35035 1шт — 500 руб, можно сразу два в комплекте артикул VKD35035Т — 900 руб (так дешевле)Комплект пыльников и отбойников передних Kayaba — артикул 910026 — 600 рубОпора стойки амортизатора LEMFORDER артикул — 3400201 1шт. — 550 руб

Источник

Какие амортизаторы лучше выбрать для покупки

Отвечаем на вопрос – оригинальные комплекты. Хотя многие пользуются аналоговой продукцией. Оригинальный передний амортизатор Форд, расположенный с правой стороны на стандартной подвеске идёт с артикулом 1619269. Левый – 1619274. Оригинальная передняя стойка амортизатора Форд Фокус с улучшенной подвеской – это продукт, расположенный справа, с артикулом 1619281. Левый идёт под № 1619283.

Задние конструкции разные. Всё зависит от кузова авто:

  1. Хэтчбек.
  2. Седан.
  3. Купе.

Стойки по установке также делятся на правую и левую конструкцию.

Передние и задние конструкции бывают:

  1. Масляными.
  2. Газовыми.
  3. Газомаслянными.

Как уже говорилось, многие владельцы второго фокуса предпочитают более дешёвую аналоговую продукцию, которая, кстати, не уступает по качеству более дорогим оригинальным комплектам.

Восстановление амортизатора

Это конечно тоже вариант, но есть очень много «НО» в данном вопросе. Начнем с того, что гарантия на такие амортизаторы не больше полугода, максимум бывает год, но это спорно. Дальше остановимся на качестве и безопасности восстановленного амортизатора.

Эксплуатация его не может считаться надежной по простой причине – идет достаточное нарушение конструктивных элементов на механизмах стойки автомобиля, даже при условии, что все сделано с применением специальной аппаратуры и руки у автомеханика «золотые».

А применяемые «комплектующие» чаще всего из разряда б/у, и степень этого б/у не всегда нормальная. Да и качество работы мастера не всегда нормальное, вы же рядом не стояли и не видели, что и как он там делал. Поэтому такой вариант, как восстановление амортизаторов нельзя считать идеальным, он скорее сомнительный.

После того, как ремонт и проверка стоек амортизаторов была закончена, следует помнить важные моменты!

• Не стоит проверять работу отремонтированных амортизаторов на приличной скорости. Особенно это не стоит делать, если дорога очень плохая.

• Никогда не поднимайте подвески модными нынче «приставками». Кузов надо поднимать только подходящими по размеру амортизаторами, иначе шток выйдет из строя, его работа в увеличенной зоне перемещения это гарантирует.

• Начинайте движение в зимний период не раньше, чем через 5-7 минут прогрева. Масло в амортизаторах должно прогреться, как и другие агрегаты авто, иначе ваш абсорбер опять «прикажет долго жить».

Чтобы ваш автомобиль всегда был исправен и не доставлял вам больших проблем, старайтесь чаще осматривать и проверять работу разных систем. Автомобиль как женщина – требует постоянного внимания и заботы. Удачи вам на дорогах!

Видео инструкция по самостоятельному восстановлению амортизаторов

Исправность элементов подвески является важной составляющей безопасного движения

Особенно важно уделять внимание этой части автомобиля у машин, имеющих большой пробег по отечественным дорогам. При необходимости нужно своевременно проводить профилактические или восстановительные мероприятия, например, ремонт стоек амортизаторов своими руками

Работа в гаражных условиях поможет сэкономить немало средств, которые бы пришлось отдать в автосервисе. Главное в такой ситуации — иметь набор инструментов и запастись арсеналом запчастей.

Диагностика амортизатора

Принимая во внимание основную функцию амортизаторов — уменьшение качения машины на неровных дорожных полотнах, определить неисправность можно достаточно легко. Основным признаком выхода из строя данного устройства является увеличение колебаний и появление лишних шумов, которые раньше не чувствовались

Если колеса машины попадут в яму, то вы сможете услышать звук пробивания, который также считается дополнительным признаком поломки. Так вы сможете узнать о необходимости скорой замены или ремонта амортизаторов. Однако потребуется более детальное изучение проблемы.

Сначала необходим визуальный осмотр детали и ее тщательное изучение. При обнаружении маслянистого подтека следует непременно выполнить ремонт и вернуть амортизатор в рабочее состояние. Необходимо учесть, что процесс диагностирования данного устройства на стенде — задача достаточно сложная, поэтому многие стараются сразу приобретать новые амортизаторы или ремонтировать стойки с использованием ремкомплекта самостоятельно.

Амортизатор принято считать расходным элементом, который по истечению трехлетнего срока необходимо менять. Скверное состояние российских автодорог сокращает это время в разы — подвеска выходит из строя гораздо раньше срока, определенного производителем. Однако отчаиваться заранее не следует, так же как и выбрасывать сломанную деталь. Если не получится отремонтировать амортизатор, его всегда можно заменить.

Подтек на амортизаторе свидетельствует о нарушении герметичности, которая может привести к более плачевным результатам. Поэтому откладывать ремонт или замену детали не следует.

Прежде чем выбрать способ, необходимо учесть несколько факторов, в том числе и стоимость новой детали — если она обойдется автовладельцу во столько же, сколько и починка, не стоит пачкать руки. Кроме того, ремонт требует определенных навыков. Не стоит также забывать, что восстановленный амортизатор долго не прослужит.

Вообще, амортизатор — это многофункциональная деталь, которая ответственна не только за гашение колебаний кузова, но и за торможения. Она обеспечивает устойчивость автомобиля. Поэтому хорошо поняв суть работы такого устройства, водитель сумеет вовремя разобраться в проблеме и принять правильные решения по ее устранению. Даже после прохождения ТО амортизаторы внезапно могут заскрипеть или протечь, поэтому следить за ними необходимо постоянно.

Большинство современных автомобилей снабжается так называемыми неразборными амортизаторами. Это означает, что они не подлежат ремонту. В отличии от разборных аналогов, они имеют пятилетний гарантийный эксплуатационный срок. А на качественных автомагистралях они прослужат и больше.

Существуют и амортизаторы с подкачкой. У таких моделей изменен газовый подпор, который выполняет перестройку эксплуатационных характеристик, если авто подвержено большим нагрузкам. Работают они идеально вплоть до поломки, выполняя дополнительную опцию, описанную выше. Если такой амортизатор выйдет из строя, починить его будет достаточно сложно.

Дело в том, что модели с подкачкой при ремонте перекрывают трубки гидрожидкости, которые отвечают за исправность всей детали. Выполнить такой ремонт без вмешательства специалистов и спецоборудования практически невозможно. А приобретение новой детали обойдется в несколько сотен долларов.

Эксперты рекомендуют пользоваться при ремонте только оригинальными комплектующими и не доверять дешевым подделкам — ведь от этого устройства зависит слаженность работы системы и узлов машины. Нельзя забывать, что страховщики при возникновении соответствующего случая вмешиваются в каждую процедуру проверки, изучая все детали, чтобы найти причину и, по возможности, отказать в выплате.

Видео про ремонт амортизатора своими руками:
