Схемы ремонта при двух самых распространенных проблемах с передней подвеской Форд Фокус 2
Схема замены подшипника передней ступицы
Желательно менять оба подшипника одновременно.
Поддомкрачиваем машину, выкручиваем ступичный болт, откручиваем и снимаем колесо. Чтобы не повредить, освобождаем стойку стабилизатора поперечной устойчивости. Отсоединяем клемму датчика АБС (антиблокировочной системы). Освобождаем наконечник рулевой тяги. Снимаем тормозной суппорт. Шланг тормозной системы не отсоединяем. Закрепляем тормозной суппорт таким образом, чтобы не повредить шланг. Сбиваем тормозной диск. Откручиваем гайку крепления шаровой и выпрессовываем с помощью съёмника или выбиваем молотком палец из рычага
Обратите внимание, что ни в коем случае нельзя бить по шаровой, бьем по нижней части поворотного кулака. Выкручиваем болт клеммного соединения амортизатора и поворотного кулака
С помощью зубила и молотка разжимаем клеммное соединение и освобождаем амортизаторную стойку. Снимаем поворотный кулак, вытащив из ступицы шарнир равных угловых скоростей привода переднего колеса. Датчик АБС можно вытащить, если боитесь повредить. Подшипник оснащен уплотнителем красного цвета. Когда меняете подшипник, покупайте такой же. Дело в том, что кольцо датчика вращения колеса объединено с подшипником, и если будет подшипник без этого красного уплотнителя, АБС не будет работать. С помощью съемника выпрессовываем ступицу вместе с подшипником и впрессовываем новую. Собираем все и едем делать развал-схождение.
Вторая проблема, которая часто встречается в Форд Фокус 2 – это выход из строя элементов рычага передней подвески: сайлентблока заднего крепления или шаровой. Шаровую поменять довольно просто, а сайлентблок несъемный, и если он вышел из строя, то чаще всего, ввиду отсутствия специальных инструментов для ремонта, заменяется весь рычаг передней подвески.

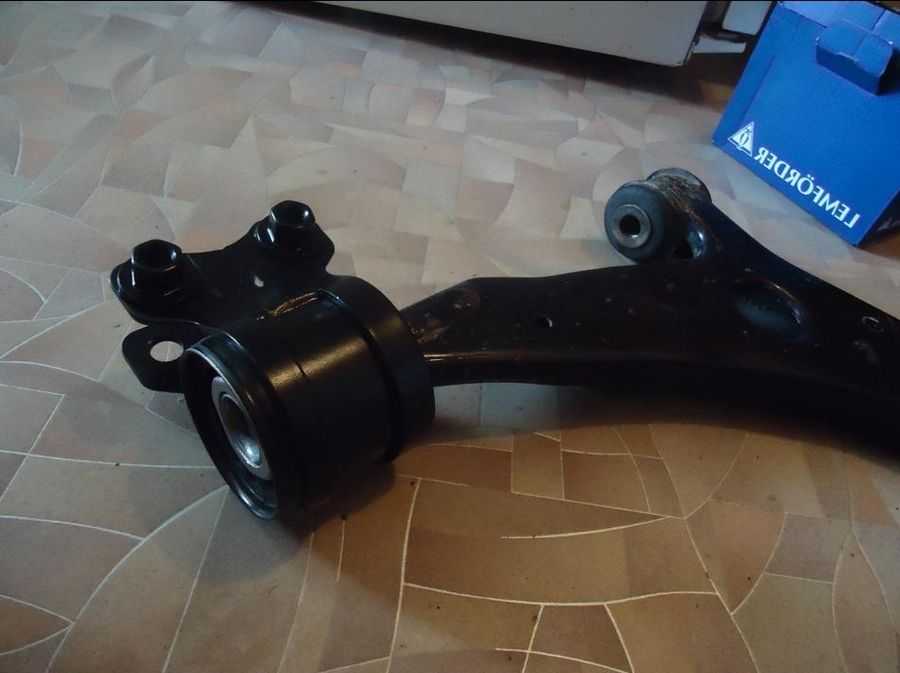

Схема замены рычага передней подвески
- Поддомкрачиваем машину и снимаем колесо.
- Освобождаем шаровую опору.
- Шаровая опора крепится к рычагу тремя заклепками. Для замены только шаровой высверливаем и выбиваем заклепки, вставляем в рычаг новую шаровую и закрепляем ее с помощью болтов и самоконтрящихся гаек.
- Выкручиваем болт переднего крепления и два болта заднего крепления рычага к подрамнику.
- Снимаем старый рычаг, меняем на новый и собираем все в обратном порядке.
- Едем делать развал-схождение.
Ремонт передней подвески Ford Focus 2
Как проверить подвеску Форд Фокус 2
Стук в подвески Форд Фокус 2
АВТО+ Ford Focus Замена передних стоек
Ford Focus 2 стук в подвеске
Интересно почитать:
- Задняя подвеска Форд Фокус 2: схема ремонта;
- Замена ступичного подшипника Форд Фокус 2;
- Замена задних сайлентблоков Форд Фокус 2.

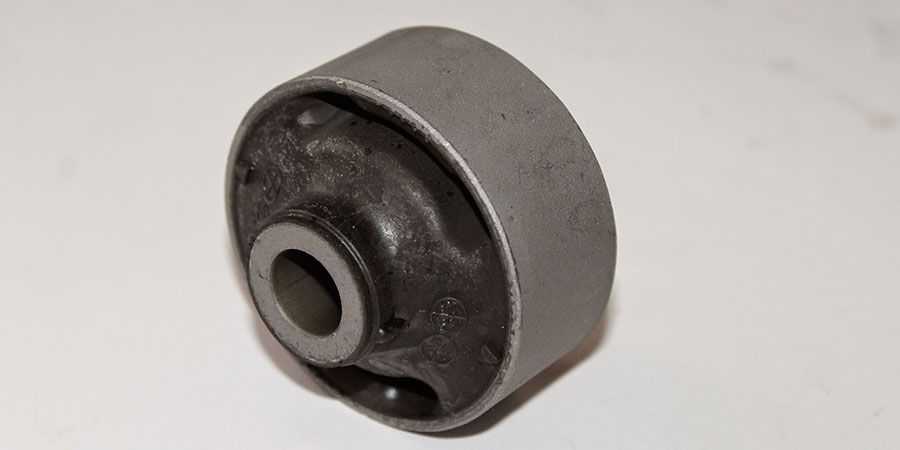

Какие сайлентблоки выбрать

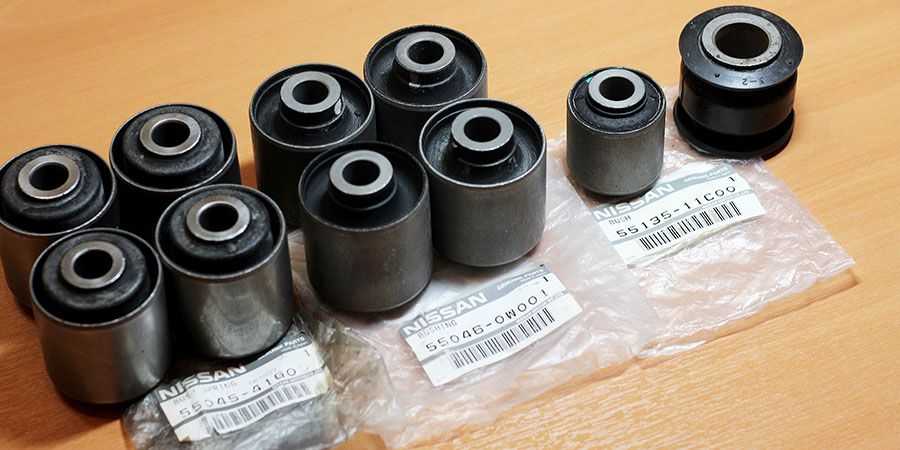

Сегодня на рынке представлен большой выбор продукции от разных производителей. Подобрать передние сайлентблоки в Ford Focus 2 не сложно, как правило, на них проставлена маркировка, что значительно упрощает выбор. Достаточно лишь указать на какую тягу или рычаг нужен шарнир.
Первый критерий, который стоит учитывать, выбирая деталь – размеры, так как автопроизводитель на разные модели авто устанавливают разные по внешнему виду и параметрам сайлентблоки. Для того, чтобы подобрать резинометаллический шарнир для Фокус 2, надо знать год выпуска модели и номер кузова.
Кроме этого, нужно обратить внимание на материал, из которого выполнена деталь и ее стоимость. Сайлентблок состоит из металлических втулок, между ними находится элемент, который чаще всего выполнен из полиуретанового материала или резины
Если цена на сайлентблок высокая, то он выполнен из резины, однако в последнее время все больше производителей стали отказываться от резины в подвеске в пользу полиуретана. Детали с его использованием обладают прочностью, имеют продолжительный срок службы и относительно невысокую стоимость.
Резинометаллический шарнир из полиуретана неплохо проявил себя в условиях резких перепадов температур, не потеряв при этом качественный свойства. Более того, он стойкий к агрессивным воздействиям масел, бензина и дорожных реагентов. Полиуретановые элементы выдерживают разные условия эксплуатации в течение многих лет, не потеряв свои изначальные свойства.
Покупая сайлентблоки на передние рычаги на Ford Focus 2, лучше отдавать предпочтение оригиналам. Это вселяет уверенность, что они отработают срок, гарантированный производителем. По мнению специалистов, самыми качественными сайлентблоками для Форд Фокус 2 (помимо изделий самого производителя) считаются детали таких брендов как: Boge, Corteco, Lemforder, Mood. Продукцию этих компаний многие автовладельцы выбирают за надежность и долговечность, а отдельные модели могут применяться даже универсально.

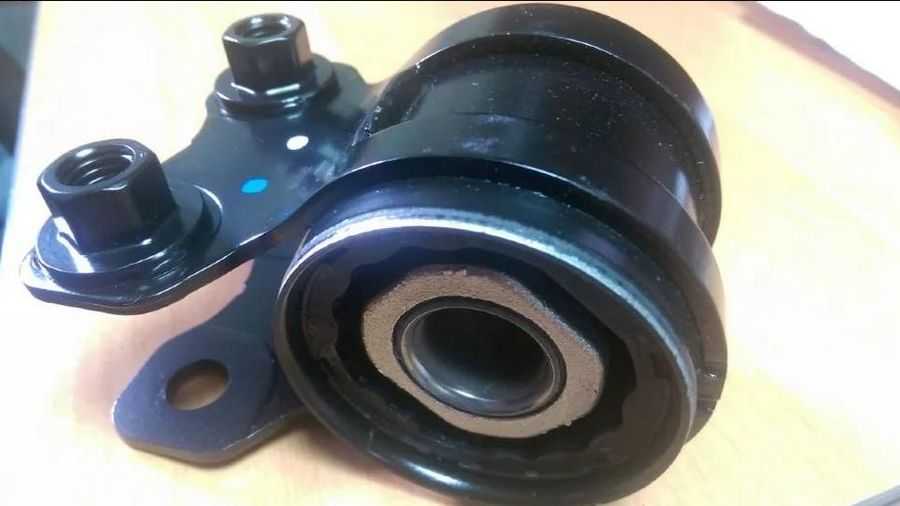

Замена сайлентблоков передних рычагов на Ford Focus 2
Выполнить замену сайлентблоков передних рычагов на машину Форд Фокус 2 можно самостоятельно, так как это процесс не сложный. Для выполнения работ понадобится следующий инструментарий:
- Новые сайлентблоки.
- Два домкрата (один – гидравлический).
- Баллонный ключ.
- Приспособления для стяжки пружин.
- Съемник (трехлапчатый).
- Наборы рожковых ключей и головок с воротками (на «10-14», «17», «19», «21», «22»).
- Втулка для выпрессовки старых деталей.
- WD-40.
- Гараж со смотровой ямой.
- Противооткатные упоры.
Демонтаж старых деталей чаще всего производят методом спиливания, установка новых элементов – запрессовыванием либо забиванием (для того, чтобы сайлентблок без проблем посадить, можно использовать WD-40, если такой смазки нет, подойдет мыльный раствор). Оба резинометаллических шарнира можно поменять только на снятом рычаге.
Процесс демонтажа старых деталей:
- Внешняя обойма снимается ударами молотка.
- Силуминовые кольца, расположенные на торцах, нужно также сбить или спилить болгаркой.
- Срезать внутреннюю обойму (излишки резины аккуратно срезать болгаркой/ножом, стараясь не задеть рычаг).
- Посадочное место на рычаге очистить мелкозернистой шкуркой.
Установка новых сайлентблоков:
- Смочить новые детали в WD-40.
- Аккуратно постукивая через проставку обоймы забить новый сайлентблок (он должен сесть максимально плотно).
- Проконтролировать глубину забивки по шаблону и осевую установку по метке.
- Обратная сборка авто. Примерять по месту, нанести на болты фиксатор резьбы, закрутить их. Если глубина посадки выбрана точно, то проблем с закручиванием болтов не будет.
- Чуть прогибая рычаг вниз, завести шаровые на место (рычаг будет немного пружинить на резине новых шарниров) и затянуть гайки.
- Поставит колеса и защиту.
На этом замена сайлентблоков передних рычагов на Фокус 2 закончена.
Важно! Во время выполнения замены резинометаллического шарнира следует обязательно обратить внимание на состояние других элементов подвески, и в случае обнаружения их повреждений, лучше сразу произвести замену элемента. После замены деталей на новые нужно обязательно восстановить развал колес и углы схождения. К слову, данное мероприятие рекомендовано при любом вмешательстве либо каждом ремонте подвески автомобиля
К слову, данное мероприятие рекомендовано при любом вмешательстве либо каждом ремонте подвески автомобиля
После замены деталей на новые нужно обязательно восстановить развал колес и углы схождения. К слову, данное мероприятие рекомендовано при любом вмешательстве либо каждом ремонте подвески автомобиля.
Если обнаружены признаки неисправности сайлентблоков, не стоит медлить с их заменой. Выход их строя шарниров и их несвоевременная замена может привести к серьезным поломкам деталей подвески. При возможности отдавайте предпочтение оригинальным расходникам и запчастям. Их ресурс достаточно велик, значит, это будет выгодное вложение в автомобиль.
Ремонт задней подвески Форд Фокус 2
На отечественном рынке в подавляющем большинстве встречаются Ford Focus-2 только российской сборки, поэтому о качестве запчастей, устанавливаемых на автомобилях, собранных в Испании и Германии, говорить сложно. Но и автомобили, собранные во Всеволожске под Санкт-Петербургом, отличаются достаточно высокой надежностью, и задняя подвеска при нормальной эксплуатации служит долго.
Если на автомобиле не гонять на большой скорости по плохим дорогам, более или менее серьезного ремонта ходовая часть потребует на пробеге около 100 тыс. км, не раньше. Как правило, первыми выходят из строя продольные рычаги, в них изнашивается сайлент-блоки. Рычаг полностью можно не менять, обойтись перепрессовкой сайлентблоков, но для того чтобы произвести такой ремонт, необходимо разбирать чуть ли не всю подвеску.
- Bilstein;
- SACHS;
- Koni и др.
Стойки стабилизатора обычно на многих моделях автомобилей выходят из строя первыми, но на Ford Focus 2 эти детали удивительно живучие, иной раз выхаживают более 100 тыс. км.
Автовладельцам «Вторых Фокусов» нужно знать, что многие запчасти на машину подходят от Mazda 3, в частности, являются практически одинаковыми очень многие детали задней подвески. Правда, здесь есть одна разница – родные «Фордовские» запчасти надежнее, чем на «Мазду», хотя и стоят дороже.
Вам также может быть интересно
Если при этом ощущается люфт, возможно, неисправен амортизатор, но здесь могут быть и другие причины дефекта в подвеске. Чтобы подтвердить свою догадку о неисправном амортизаторе, нужно осмотреть арку над колесом, если амортизаторный шток в масляных пятнах, значит, стойка потекла, ее следует заменить.
Чтобы проверить люфт в рулевых тягах, необходимо руками качать колесо влево и вправо, для проверки колесо следует вывесить на домкрате или автоподъемнике.
Затем нужно подергать рукой за рулевой наконечник и тягу — детали с люфтом нуждаются в замене. Я мерял линейкой по второму рычагу, а потом пару раз еще примерил на машине — это нетрудно просто вставить и сразу видно несовпадение отверстий сайлентблока.
Не надо меня пинать, типа: Я всё это слышал! И в конце концов: Что хочу — то и делаю, хоть бензопилой распилю. И жопа в ней ездит тоже моя — если кто о безопасности вспомнит!
Sorry, прорвало — надоели флудеры. Ну и теперь все ставим на место. Не забываем про смазку и фиксатор резьбы: На заднем сайлентблоке — сильной фиксации, «неудаляемый» красный , на переднем — средней синий.
Фанатам можно гайки сверху залить мовилем и залепить пластилином — даже на ВАЗ через 5 лет такие гайки откручиваются «от руки». Эти в свою очередь соединяют продольные рычаги, являющиеся несущими элементами. Когда нужно менять сайлентблоки на Ford Focus 2 Сайлентблоки Форд Фокус 2 рассчитаны на пробег автомобиля в километров.
Некачественное дорожное покрытие, высыхание смазки деталей и попадающая в места соединения пыль или влага сокращают срок службы шарниров вдвое. Поэтому производители машин рекомендуют менять эти элементы каждые 30 — 40 тыс.
Сколько стоит поменять сайлентблоки переднего рычага
Осознать, что пора производить замену вы можете по нескольким видимым и слышимым признакам. Если машина не слушается руля или запоздало реагирует на поворот, сайлентблоки — износились. Громкий стук, издаваемый задней подвеской тоже звоночек о ремонте.

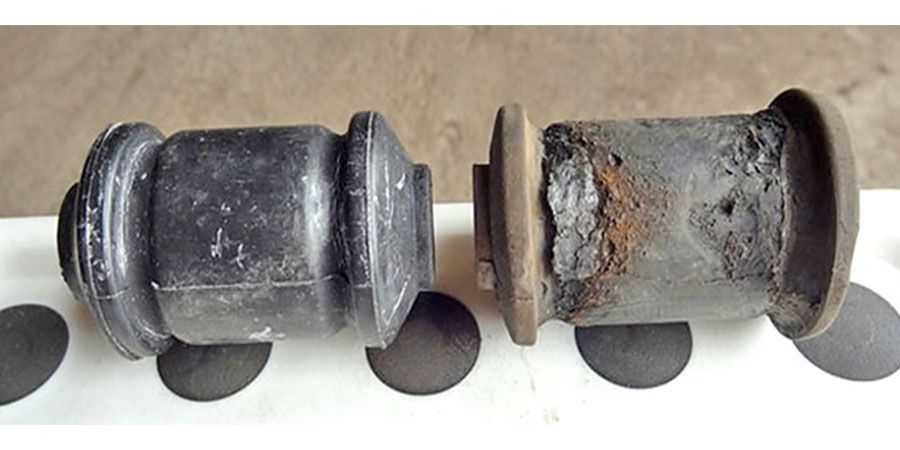

Чтобы убедиться в подозрениях, вы можете посмотреть под днище машины, очистив интересующие вас детали. Для сравнения желательно знать, как выглядят новые шарниры или иметь их перед глазами. Признаки вышедшего из строя сайлентблока Заметить признаки износа резинометаллических шарниров и рассмотреть подробно можно на смотровой яме.
Прежде всего, привлекает внимание вздутая или смещённая с места резина элемента, затем степень её гладкости и целостности
Если уплотнитель шарнира имеет трещинки или разрывы, рычаги искривляют своё положение
Нелишним будет обратить внимание на равномерность износа покрышек авто и проверить люфт в шарнирах
Полиуретановый сайлентблок значительно улучшит работу подвески и продлит срок её службы. Шарнир из полиуретана служит в разы дольше, чем резиновый. Не забывайте, что кривой развал — схождение также последствия износа сайлентблоков. Открутите болты крепления из рычагов и поперечин подвески задней оси, а потом демонтируйте задний нижний рычаг. Осмотрите сайлентблоки на предмет дефектов.
Периодичность замены
Замените сайлетблоки и соберите все в обратной последовательности. Как видите, в ремонте ходовой части Форд Фокус нет ничего трудного, а для наглядности можете посмотреть видеоролики.
Ford Focus ll передний сайлентблок переднего рычага
Ремонт передней подвески Ford Focus 2 Видео: Замена сайлентблока Форд Фокус 2 Видео: Снятие переднего рычага, замена заднего сайлентблока ford focus 2 Видео: Откручиваем гайки крепления заднего и переднего сайлентов. Вот видим дефекты заднего сайлентблока. Такие порывы могут быть источником шума на кочках, а на скорости вибрировать руль. Прежде чем колупать и срезать старый сайлент блок нужно запомнить угол, под которым он стоит на рычаге лучше сделать метки иначе вы не симетрично поставите его, а так же насколько глубоко он посажен.
Если сайлентблок сильно порван, то просверлив дырки в резине между основой сайлентблока и штоком рычага его можно прокрутить, чтобы сорвать. Так что зажимаем в тиски и делаем.
Проворачиваем и снимаем основу с креплением.
