Снятие и установка передней двери Ford Focus 2 2005-2008
Вам потребуются: ключи TORX T40 и «на 8», отвертка с плоским лезвием.
1. Выверните винт крепления ограничителя открывания передней двери к стойке кузова.
2. Придерживая дверь (лучше всего, если это будет делать помощник), выверните болты-оси нижней…
3. …и верхней петель и опустите дверь на подставку, установленную на уровне порога кузова.
4. Снимите чехол с колодки жгута проводов двери.
5. Сожмите фиксаторы держателя чехла…
6. …и отсоедините держатель от колодки жгута проводов.
7. Отожмите отверткой четыре фиксатора колодки жгута проводов…
8. …и извлеките колодку из отверстия в передней стойке.
9. Отсоедините от колодки жгута проводов двери белую…
10. …и черную колодки жгута и окончательно снимите переднюю дверь.
11. Установите переднюю дверь в порядке, обратном снятию.
Как снять обшивку
Демонтаж обшивки водительской двери автомобиля Форд Фокус проводится в тех случаях, когда необходимо:
- заменить стекло;
- отремонтировать или заменить стеклоподъемник;
- отремонтировать или заменить внутренний замок двери и его приводы;
- заменить наружную ручку двери;
- заменить цилиндровый механизм (личинку) замка открывания двери;
- установить дополнительную звуко- и теплоизоляцию;
- отремонтировать старые или установить новые акустические колонки.
Обшивка двери изготовлена из высокопрочного мягкого пластика, она крепится на саморезы и внутренние клипсы. При демотаже практически всегда несколько фиксаторов выходят из строя и становятся непригодны для повторного использования. Перед ремонтом рекомендуется покупать дополнительные клипсы из расчета, что на одну дверь приходится 6 фиксаторов.
Инструменты для снятия обшивки:
- отвертка плоская шлицевая;
- отвертка специальная – Torx T25 (звездочка);
- набор пластиковых инструментов для снятия обшивки, клипсодеры;
- торцевой ключ с головкой на 8 мм.
Пошаговый алгоритм демонтажа обшивки:
- Опустить боковое стекло.
- Снять защитную сетку высокочастотного динамика – «пищалки». Для этого необходимо оттянуть сетку так, чтобы отстегнулись защелки фиксатора.
- Отверткой Torx T25 отвернуть винт крепления.
- Очень аккуратно, чтобы не повредить скобы, снять уплотнитель двери.
- Для того чтобы не потерять скобы, снять треугольник «пищалки».
- Разобрать подлокотник. Для этого острие плоской отвертки просунуть между верхней и нижней его частями, приподнять отвертку чуть вверх и потянуть нижнюю часть на себя.
- Отвернуть головкой на 8 мм два освободившихся болта крепления обшивки.
- Отсоединить все разъемы электропроводки двери.
- Снять накладку внутренней ручки двери. Для этого необходимо подцепить ее чем-нибудь острым и твердым из набора пластиковых инструментов и вывести из зацепления. Затем надо сдвинуть ее чуть вперед по ходу движения автомобиля и снять.
- Зацепить пластиковым инструментом и чуть отогнуть обшивку от металлической основы, а затем аккуратно потянуть край обшивки на себя до тех пор, пока не отцепится пистон, который держит ее.
- Таким же образом отщелкнуть остальные пистоны по всему периметру обшивки и снять ее.
- Оставшиеся в дверном полотне пистоны выдернуть с помощью плоскогубцев.
Перед тем как начать монтаж обшивки после завершения необходимых работ, необходимо вставить в нее недостающие пистоны. Монтаж обшивки проводится в обратном порядке.
Как снять элемент с Ford Focus 3
Снятие облицовки задней дверки на Фокус считается самым простым ремонтом. Водителю необходимо открутить четыре самореза и отстегнуть 7 внутренних клипс. Для некоторых сложность заключается только в том, что не всегда мастера знают, где расположены болты. Последовательность действий:
- Снять ручку стеклоподъемника, предварительно отстегнув внутреннюю пружинную защелку.
- Выкрутить два шурупа, спрятанных под ручкой.
- Убрать накладку с ручки, выкрутить 2 самореза.
- Поддеть панель с нижнего угла плоской линейкой, отстегнуть клипсы, снять облицовку, потянув панель на себя и вверх.
Переустановка дверных карт на Фокус последнего поколения проводится достаточно редко. Для третьего и четвертого поколения в качестве материала используется термоустойчивый пластик, фактурой напоминающий натуральную кожу.
Задняя дверь

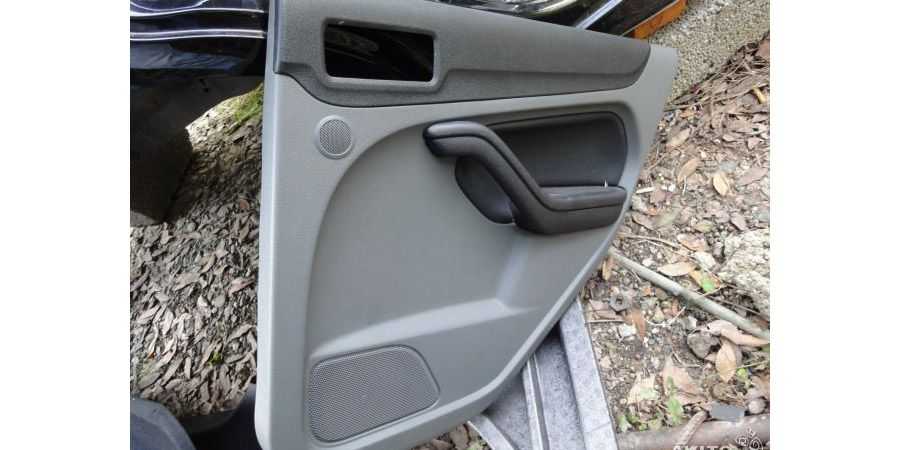

обшивка задней двери форд фокус 2
Аналогичным способом демонтируется задняя обшивка двери форд фокус 2. Это необходимо делать в процессе снятия бокового зеркала форд фокус 2.7.На работе нам пригодится отвертка с плоским лезвием, торцовый ключ либо трещотка с головкой на 10.
Обшивка фронтальной правой двери форд фокус 4.5
В зависимости от комплектации автомобиля, дверные стеклоподъемники могут быть механическими (как в этом случае), а значит, на обшивке двери будет установлена вот такая ручка
Для того, чтобы снять ручку стеклоподъемника, нам понадобится крючок из обыкновенной проволоки и отвертка с плоским лезвием.
Раздвигаем отверткой ручку и кольцо, высматриваем стопор, цепляем его и вытаскиваем. Для того, чтобы рассмотреть стопор можно проворачивать ручку.
А для того, чтобы установить ручку на место, вставьте стопор в паз ручки, вставьте ручку по шлицам и прижмите ее к обшивке двери.
Как снять обшивку дверей с Форд Фокус 2
Чтобы не сбить заводские настройки блока управления, не забываем отключить силовой провод от минусовой клеммы аккумуляторной батареи.
Конструкция дверей у Фокуса второго поколения уже несколько другая. Из инструментов прежде всего понадобятся отвертка с плоским жалом, торцовый ключ «на 8». Также нужен будет ключ TORX T25.
Как снять обшивку с передней двери
Опускают стекло до упора.
Снимают угловую декоративную накладку, расположенную в районе зеркального привода. Она представляет собой сетчатую конструкцию, которая крепится на пластмассовых фиксаторах. Для съема необходимо её плавно потянуть на себя.
Накладка держится на пластмассовых фиксаторах
Далее снимают облицовочную накладку внутренней ручки замка. Для этого её слегка поддевают отверткой, сдвигают вправо и тянут чуть на себя до той поры, пока рамка не отойдет от крепежа.
Переходят к подлокотнику. Находят щель между его нижней и верхней частями, вставляют туда отвертку с тонким и широким шлицем. Аккуратно отжимают инструментом нижнюю накладку на себя, а верхнюю часть одновременно чуть поднимают.
Снимают нижнюю часть с фиксаторов
Разъединяют оба электроразъема. Для этого сжимают пальцами фиксаторы и выводят штекеры из колодок.
Разъем наружного зеркала

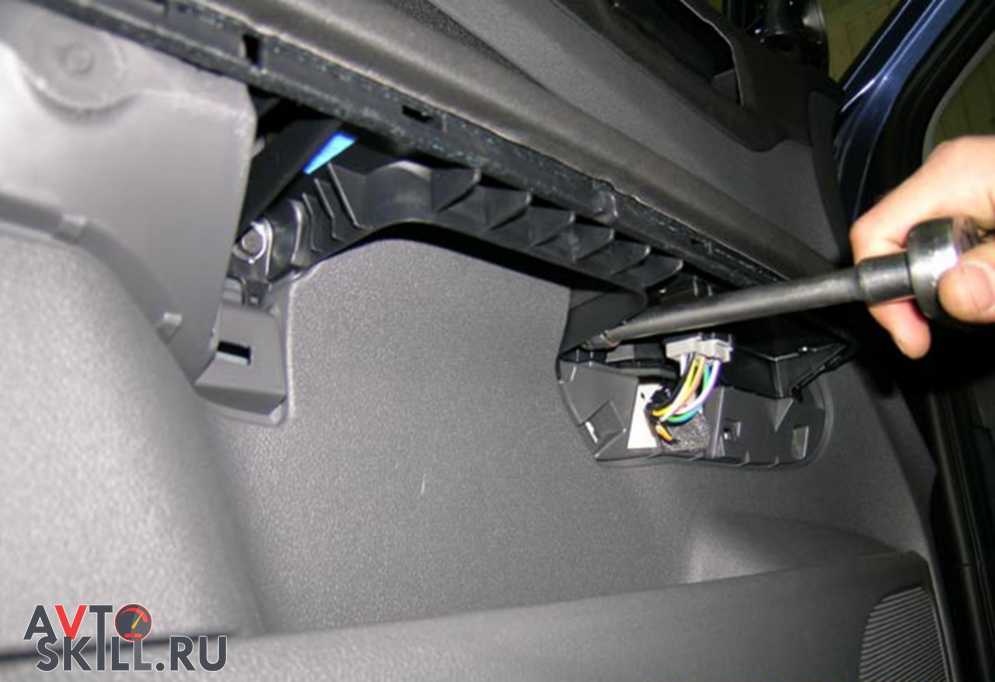

Длинным торцовым ключом на «8» выворачивают два болта крепления под подлокотником.
На этом винтовые крепления заканчиваются. Карта остается прикрепленной к двери семью пластмассовыми пистонами.
Обшивку берут двумя руками с одного края и, аккуратно отгибая, постепенно снимают. Процесс сопровождается характерными щелчками выходящих из зацепов крепежных деталей.
Скорее всего, большинство пистонов будут повреждены. Поэтому для обратной установки карты на место заранее приобретают новые клипсы.
Оставшиеся держатели удаляются клипсодерами или простыми плоскогубцами.
Монтаж панели передней дверцы производят в порядке, обратном снятию.
Подробнее о разборке обшивки двери Форда Фокус 2 рестайлинг можете посмотреть в видео:
Как снять обшивку с задней двери
Считается, что демонтировать карту задней дверцы Фокуса второго посложнее, чем передней.
Для работы также понадобятся шлицевая отвертка и торцовая головка на «8».
Начинают с ручки стеклоподъемника. В зазор вставляют плоскую отвертку, а лопаточкой снимают фиксатор.
Можно использовать проволоку, конец которой изгибают крюком и им вынимают фигурный фиксатор.
Освободившись от пружинного зажима, снимают ручку стеклоподъемника и её розетку.
Снимают облицовочную рамку ручки дверного замка. Для этого поддевают её отверткой и сдвигают вправо, одновременно вытягивая на себя.
Чтобы не повредить панельный пластик, можно обмотать конец отвертки изолентой. Можно воспользоваться пластмассовыми клипсодерами, которые имеют характерный изгиб, позволяющий быстро и удобно производить подобные операции.
Рамка как бы сдвигается и происходит таким образом её снятие
Следующие крепления закрыты подлокотником. В Фокусе 2 на нем сверху расположена накладка, которая крепится на жестких пластмассовых фиксаторах. Её необходимо снять. Для этого поддевают плоской отверткой или более подходящим инструментом край верхней пластиковой детали.
Снимают накладку
В подлокотнике, по его краям, расположены два самореза, на которых держится дверная задняя карта. Выкручивают их торцовым ключом на «8».
После этого приступают непосредственно к снятию обшивки. Она осталась держаться на семи пистонах.
Берут двумя руками за край панели и притягивая к себе, поднимают её вверх, преодолевая сопротивление пластмассовых держателей.
Не забывают снять уплотнитель с оси механизма стеклоподъемника.
Чтобы установить карту, применяют обратный порядок сборки.
Процесс снятия карты двери Ford Focus 2
Описанная ниже инструкция относится к снятию обшивки водительской двери, но практически все действия можно применить и для других дверных карт. Стоит быть внимательным к различным модификациям и улучшениям вашего автомобиля, учитывать особенности его комплектации и дополнительное оборудование в картах. Но в целом процедура всегда выглядит примерно одинаково. Нужно проводить работу в хорошо освещенном месте, а также понадобится дополнительный свет. Идеальным решением будет налобный фонарик с ярким дневным светом.
Итак, чтобы разобрать обшивку, вам нужно выполнить такие процедуры:
- С помощью пластиковой лопатки или изготовленного заранее инструмента из оргстекла подденьте аккуратно накладку ручки открывания двери. Если на пластиковой детали есть кнопки и регуляторы, их нужно разобрать и отбросить клеммы.
- С помощью той же пластиковой лопатки аккуратно разведите два отдельных сегмента подлокотника. Свободной рукой нижний сегмент потяните на себя. Как только защелки выйдут из мест зацепа, вынимайте нижнюю часть ручки.
- Опустите стекло и в верхней части снимите пластиковый чехол динамика пищалки. С помощью острого края лопатки аккуратно отведите его на себя и помогите рукой. Далее под этим чехлом с помощью отвертки «звездочки» открутите крепление карты.
- Аккуратно и без усилий снимите резиновый уплотнитель двери. Лучше снять его по всему периметру, так как он будет мешать в процессе выполнения всех запланированных работ.
- Под снятой ранее нижней частью подлокотника находятся два болта крепления. Они имеют размер на 8 мм, открутить их удобнее всего торцевым ключом или головкой соответствующего размера.
- В том же месте отключите разъемы, подключенные к электрическим стеклоподъемникам и другому оборудованию в двери. Проверьте, чтобы не осталось подключенных электрических контактов.
- Далее за образовавшиеся щели потяните верхнюю часть обшивки на себя. Умеренные усилия будут актуальны в этом случае. Как только пистоны начнут выходить из зацепов, можно будет смело снимать карту, отщелкивая один пистон за другим.
- Сосчитайте сломанные пистоны и купите нужное их количество для нормального закрепления карты после сборки. Иначе пластиковая деталь будет постоянно дребезжать.
На этом снятие обшивки заканчивается. После проведения всех нужных работ выполните монтаж пластиковых деталей в обратном порядке. Убедитесь, что все защелки стали на место, все детали зашли в положенную позицию. Если вам нужно произвести снятие обшивки задней двери, проделывать все операции нужно таким же образом. Единственное отличие будет в том, что на задних дверях нет динамиков, а в некоторых комплектациях ручки стеклоподъемников установлены механические
Их снимать нужно также осторожно, но делать это несложно
