Снятие двигателя с механической трансмиссиейсиловой агрегат. двигатель 1.4/1.6 zetec-se. форд фокус 1

Установка

Все автомобили

• При необходимости используйте для установки и снятия шлангов охлаждающей жидкости и вентиляционных шлангов специальный инструмент 303-397.
• Расположение опор двигателя при описании указывается исходя из взгляда, направленного от коробки передач в направлении двигателя.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что установлены две направляющих втулки.

• Затяните среднюю гайку.
• Затяните гайки опор двигателя.

ПРЕДОСТЕРЕЖЕНИЕ: Внутренний шарнир не следует отклонять на угол, превышающий 18 градусов. Наружный шарнир — на угол, превышающий 45 градусов.ПРИМЕЧАНИЕ: Замените зажим и гайки на промежуточном подшипнике.ПРИМЕЧАНИЕ: Вставьте промежуточный вал в коробку передач таким образом, чтобы подшипник промежуточного вала уперся в ребро кронштейна промежуточного вала.
Автомобили с системой воздушного кондиционированияВсе автомобили

• Подсоедините выпускной коллектор к головке цилиндров.
• Используйте новые прокладки.

Автомобили без системы воздушного кондиционированияАвтомобили с системой воздушного кондиционированияВсе автомобили

• 1.Шланг расширительного бачка системы охлаждения
• 2.Шланг отопителя
• 3.Шланг охлаждающей жидкости

Автомобили без системы воздушного кондиционирования

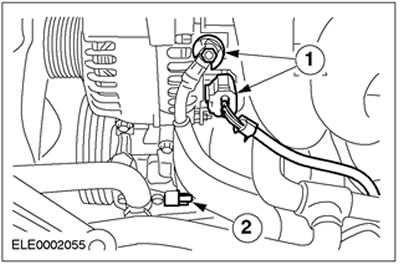

• 1.Подсоедините электропроводку к генератору.
• 2.Установите штекерный разъем насоса усилителя рулевого управления.

Автомобили с системой воздушного кондиционированияВсе автомобили

• 1.Вакуумный шланг — управление давлением топлива
• 2.Вакуумный шланг вакуумного усилителя тормозов

• 1.Катушка зажигания (EI)
• 2.Конденсатор

ПРИМЕЧАНИЕ: Используйте новую прокладку выпускного коллектора.

• 1.Теплозащитный экран выпускного коллектора
• 2.Кабель заземления двигателя

• 1.Зафиксируйте зажим.
• 2.Закрепите трос в кронштейне.

• 1.Шланг воздухозабора
• 2.Состыкуйте штекерный разъем датчика массового расхода воздуха (MAF).
• Подсоедините шланг PCV к головке цилиндров.

• 1.Зафиксируйте и состыкуйте штекерный разъем.
• 2.Затяните болты.
• 3.Зафиксируйте жгут электропроводки.

• Залейте охлаждающую жидкость.За дополнительной информацией обратитесь к Разделу 303-03.
• Удалите воздух из гидравлической системы сцепления.За дополнительной информацией обратитесь к Разделу 308-00.
• Проверьте уровень моторного масла.
• Установите аккумулятор.За дополнительной информацией обратитесь к Разделу 414-01.
• При необходимости закрепите кабель, используя хомутики .
• Снова проверьте уровни рабочих жидкостей и при необходимости откорректируйте их.
