Замена помпы на форд фокус 2

Советы по выбору нового насоса и некоторые особенности замены

При приобретении нового водяного насоса предпочтение лучше отдать оригинальной запчасти, рекомендованной заводом-изготовителем авто.

Но оригинальный насос для Форд Фокус 2 стоит достаточно дорого, поэтому можно и использовать аналоги, которых на рынке автозапчастей достаточно.

Но при выборе такой помпы нужно обратить внимание на изготовителя. Приобретать лучше запчасть известного производителя

При этом обязательно следует проверить сертификат качества помпы, наличие голографических наклеек на упаковке.

Да и саму помпу необходимо осмотреть на наличие повреждений и люфтов.

Помимо водяного насоса потребуется еще и приобретение приводных ремней – кондиционера (если он имеется) и вспомогательных агрегатов (генератора, ГУР). Дело в том, что на Форд Фокус используются так называемые «эластичные» ремни, которые после снятия повторно использовать нельзя.

Конструктивной особенностью двигателей Форд Фокус 2 является то, что помпа приводится в действие от ремня привода вспомогательных агрегатов, а не ГРМ. Такое решение значительно упрощает процесс замены.

Но на некоторых двигателях привод ГРМ все же придется снимать (об этом мы укажем ниже).

Для чего нужна помпа в автомобиле

Помпой называется водяной насос. Это устройство, которое относится к системе охлаждения автомобиля и выполняет циркуляцию тосола (или антифриза). То есть основное назначение помпы — создавать давление охлаждающей жидкости, чтобы качественно охлаждать двигатель. Сама по себе жидкость не будет циркулировать по трубкам, соответственно, без работы помпы охлаждение мотора становится невозможным.

Из чего состоит водяной насос

Практически на всех марках автомобилей стоят помпы, имеющие общее строение. Сам узел располагается возле радиатора, в непосредственной близости от ГРМ. Помпа приводится в действие самим ремнём, поэтому такое положение оправданно.

Сама конструкция выглядит так: металлический корпус, внутри которого находится несколько элементов. В крышку крепится вал. С одного конца на вал насажена крыльчатка, которая и создаёт циркуляцию жидкости в системе охлаждения. С другой стороны вала монтируется шкив привода.

После запуска мотора включается ГРМ, он приводит в движение приводной шкив. От шкива энергия передаётся на вал, а с валика — на крыльчатку. Между корпусом и крыльчаткой находится резиновая прокладка — сальник. Именно с этим элементом и связано множество проблем помпы. Ведь если сальник изначально попался бракованным или был неправильно установлен, то помпа теряет свою герметичность.

Снятая с «Фокуса» 1,6 литровая помпа имеет металлический корпус и круглую форму крыльчатки

Признаки необходимости замены помпы

По регламенту замена помпы на Форд Фокус 2 связана с заменой ремня ГРМ. Для него максимальный пробег составляет 100 тысяч, по факту же менять стоит каждые 70-80 тысяч километров. Однако, бывает брак, от него никуда не деться.

• Повышенная шумность в районе приводных ремней. Конечно, это может быть и что-то другое, но причина достаточно распространенная.
• Утечка охлаждающей жидкости. Тут сразу будет видно: и ремень, и шкив, и сама помпа будут в антифризе, ни с чем не спутать.

Выбор новой помпы

Подбор любых автозапчастей на автомобиль совершается строго по каталогам именно на ваш автомобиль. Для этого используется уникальный ВИН номер и специализированное ПО. Если опыта в подборе запчастей еще нет, обратитесь в любой магазин автозапчастей для иномарок, там буквально за несколько минут совершат поиск запчасти и предложат ряд вариантов.

Все варианты будут конструктивно идентичны, отличия в вендоре. И тут вам стоит проконсультироваться с продавцом. Он подскажет какого производителя вам стоит предпочесть. В ряду предложений будет как оригинальная запчасть, так и запчасть этого же (!) производителя но уже под своим собственным брендом

Если вы готовы отступится от правила использовать оригинальные запчасти и комплектующие, рекомендуем обратить внимание именно на этот вариант. Качество детали будет идентично оригиналу, при значительно меньшей стоимости

Далее, в списке аналогов, будут очень соблазнительные предложения от китайских производителей. Такие запчасти мы не советуем использовать в своем автомобиле. Это не только экономически не выгодно, но и опасно.

Инструмент

Для замены помпы на Фокусе понадобится следующий набор инструментов:

• Нож
• Термостойкий герметик
• Молоток с деревянным бруском
• Набор ключей от 8 до 17
• Хорошая отвертка с плоским жалом, достаточно мощная
• Ветошь

Замена помпы на Форд Фокус 2

Итак, начнем с того, что надо демонтировать защиту поддона двигателя и брызговик.

После этого аккуратно сдергиваем расширительный бачок системы охлаждения с креплений, затем сливаем охлаждающую жидкость.

Снимаем ремни генератора и кондиционера. Ремни на Фокусах конструктивно не предназначены для повторной установки. После подобных работ, рекомендуем установить новые приводные ремни.

Теперь берем ту самую мощную отвертку, вставляем ее между болтами шкива помпы так, чтобы тот не проворачивался, а после этого откручиваем те, что свободны. До конца не откручиваем, только ослабляем. Повторяем процедуру со всеми остальными. Далее снимаем шкив.

Теперь откручиваем все болты крепления помпы к блоку цилиндров. На корпусе насоса имеются две направляющие втулки, которые очень плотно сидят в посадочных отверстиях, поэтому корпус помпу придется расшатывать аккуратными ударами молотка через деревянный брусок.

После того как сняли старую, берем новую помпу, аккуратно промазываем ее герметиком, дальше срезаем остатки герметика и снимаем мелкие кусочки с посадочного места на блоке цилиндров и через 5-7 минут устанавливаем на место новую помпу. Собираем все в обратном порядке.

Замена помпы на других двигателях Форд Фокус

В начале вскользь об этом говорилось. Вся проблема состоит в том, что приходится снимать кожух ремня ГРМ, фиксировать валы, потом ослаблять ролик, потом снимать ремень, менять помпу, потом все собирать. Это гораздо сложнее, чем на рассмотренном нами двигателе.

Полезные сведения и нюансы установки фильтров

Интересно, но оригинальные фильтры в продаже для Ford Focus практически не встречаются. Тем самым производитель вынуждает менять насос целиком, в сборе. В автомобиле «Форд Фокус» используются два типа фильтров: ФГО (для грубой очистки), представляющий собой сетку, и ФТО в виде колбы.

Предназначение фильтров описывать подробно не надо. Скажем только, что они качественно очищают горючее в два этапа. Такая практика уже давно встречается в автомобилестроении: один фильтр забирает все крупные частицы сора (сетка), другой — качественно очищает топливо перед его непосредственной подачей в двигатель.

Сетка грубой очистки на Ford Focus расположена внутри насоса

Топливные фильтры на Ford Focus могут иметь различные конструкции и располагаться в разных местах, в зависимости от модификации и системы автомобиля. Например, на инжекторных ДВС выносной фильтр ФТО расположен возле бака, а сетка ФГО — внутри топливного насоса.

На Ford Focus сетка ФГО считается одноразовым, несъёмным элементом, и по заводским указаниям меняется только в сборе с насосом. Регламент замены для ФТО (выносной) – каждые 60 000 км пробега, для ФГО (погружной) – каждые 120 000 км пробега.

Заменить фильтр выносной довольно легко. Нужно залезть под машину, которую заранее поставить на подъёмник или яму. Перед этим следует надеть защитные перчатки и открыть створку или окно в гараже для выхода паров бензола. В целях обеспечения пожарной безопасности рекомендуется отключить все нагревательные устройства.

Далее нужно действовать в такой последовательности:

1. Залить немного горючего в бак, завести мотор и подождать, пока он заглушится (заканчивается топливо в системе — сбрасывается давление).
2. Фильтр крепится к кузову болтом, его и надо отвернуть.
3. Отсоединить топливные шланги, идущие на фильтр (заранее подготовить пустую ёмкость, в которую будет выливаться горючее, оставшееся в трубках).
4. Затем фильтр можно снять, отсоединив от хомута.
5. В хомут затянуть новый ФТО.

Видео: снятие топливного фильтра Ford Focus 1

Крайне важно не забыть маркировать трубки, шланги и штуцера, которые снимаем. Фильтр выносной «Форд Фокус» расположен отдельно от насоса

Фильтр выносной «Форд Фокус» расположен отдельно от насоса

Когда устанавливается новый фильтр, следует обратить внимание на стрелку, помеченную на корпусе. Она указывает, какой стороной фильтрующий элемент должен смотреть на двигатель (т

е. фильтр надо поставить так, чтобы он был направлен стрелкой к мотору автомобиля).

Стрелка на фильтре должна смотреть на двигатель во время установки

Замена сетки проводится вместе с заменой насоса. Однако находятся такие автомобилисты, которые умеют чистить сетку, не меняя её. Существует и другой вариант: поставить на входе родного топливного насоса сетку от другой модели авто, тем самым создав добавочную фильтрацию. Это нечто вроде модернизации, призванной улучшить стабильность работы двигателя на некоторое время. На самом же деле, только полноценная замена элемента даст возможность улучшить динамические и технические показатели двигателя, если погружной фильтр уже не справляется со своими обязанностями.

Практически на всех Ford Focus сверху топливного бака прорезано отверстие, которое предусмотрено для снятия насоса с фильтром без демонтажа всего бака.

Алгоритм проведения замены выглядит так:

1. Откидывается задний диван.
2. По проводам, идущим к насосу, определяется его местоположение.

   Провода на топливный насос помогут определить его местоположение

3. Если лючок не предусмотрен производителем, то следует ножницами по металлу вырезать и отогнуть железо ровно столько, чтобы хватило для вынимания насоса.

   Вырезанный ножницами лючок обеспечит свободный доступ к насосу

4. Насос держится на гайке, которую надо отвернуть.

Видео: как снять бензонасос Ford Focus 2

После того как насос демонтируется, надо скинуть нижнюю пластмассовую крышку, защищающую сетку.

Фильтр погружной находится внутри насоса, он скрыт нижней пластмассовой крышкой

Остаётся снять погружной фильтр и заменить его. Если проводится замена насоса, то нужно установить новый агрегат на место старого. После сборки обязательно нужно закачать немного топлива в систему стартером, но не заводить мотор. Затем следует проверить соединение на наличие течи. Машину надо протестировать также и в движении. Если течи нигде нет, все шланги и трубки нормально закреплены, то нужно прогнать автомобиль на скорости по трассе, затем под горку. Так проверяется подача горючего в разных режимах езды.

Водяной насос, как элемент двигателя

Форд Фокус 2 – автомобиль в нашей стране достаточно популярный, доказательством тому является утверждение, что эта модель – одна из лучших в гольф-классе.

Комплектуется данное авто несколькими типами силовых установок, отличающихся по техническим характеристикам и показателям. Все они зарекомендовали себя с хорошей стороны, являются надежными, неприхотливыми и ремонтопригодными.

Но какой бы надежностью не обладал силовой агрегат, поломки его в процессе эксплуатации неизбежны. Одним из слабых мест на двигателях Фокус 2 является водяной насос.

Со временем данный элемент изнашивается, из-за чего появляется повышенная шумность при работе мотора или же подтекание охлаждающей жидкости.

Помпа – элемент двигателя, который не подлежит ремонту и при появлении проблем в ее работе производится замена данной детали на новую.

Это интересно: Форд Фокус 2 замена насоса гур — раскрываем вопрос

Ресурс водяного насоса, признаки неисправности

Далее рассмотрим все, что касается водяных насосов двигателей автомобиля Форд Фокус 2 – ресурс, особенности подбора новой детали, последовательность замены.

Итак, точной цифры относительно ресурса помпы нет. Изготовитель рекомендует проводить ее замену каждый раз, когда заменяется ремень привода ГРМ. По регламенту делается это через каждые 100 тыс. км побега.

Но ремень редко, когда отхаживает такой километраж, в реальности же он может отходить 60-70 тыс. км.

Также многое зависит от качества водяного насоса и условий, в которых он работает.

Данные факторы могут значительно повлиять на ресурс помпы, значительно его сократив.

Но имеются определенные признаки, указывающие на ее сильный износ и надобность в замене:

• Повышенный шум при работе мотора со стороны приводных ремней (этот признак не является точным, поскольку увеличить шумность могут и другие элементы, приводимые от шкива коленчатого вала);
• Люфт вала водяного насоса;
• Следы охлаждающей жидкости на блоке цилиндров со стороны ремней, а также под автомобилем.

Если хоть один из этих признаков появился, необходимо оперативно провести замену изношенного элемента на новый.

Замена помпы Форд Фокус 2 своими руками

Насос снимаем в сборе для замены его уплотнительной прокладки, при возникновении шума работы подшипника насоса.

Снимать ремень привода газораспределительного механизма нужно лишь на автомобилях выпуска с апреля 2005 года, потому что у движков этих автомобилей натяжной ролик ремня установлен на корпусе водяного насоса. На автомобилях выпуска до апреля 2005 года натяжной ролик установлен на блоке цилиндров мотора и снятие ремня при подмене водяного насоса не нужно.

5. Выкрутите 6 болтов В (рис. 5.27) крепления водяного насоса Б к блоку цилиндров мотора, подденьте отверткой корпус водяного насоса и снимите насос совместно с натяжным роликом А ремня привода газораспределительного механизма.

Натяжной ролик ремня привода газораспределительного механизма закреплен на корпусе водяного насоса болтом В.

6. Снимите установленную меж корпусом водяного насоса и блоком цилиндров мотора прокладку. Предупреждение Уплотнительную прокладку корпуса водяного насоса при каждом снятии непременно подменяйте новейшей независимо от ее состояния.

7. Если на новеньком водяном насосе нет натяжного ролика ремня привода газораспределительного механизма, выкрутите болт В крепления ролика к корпусу насоса и установите ролик на новый насос. Болт крепления ролика затяните моментом 28 Н-м (4.5,8 кгс-м).

8. Установите водяной насос в порядке, оборотном снятию. Болты крепления насоса затяните умеренно накрест моментом 10 Н-м (1,0 кг-см).

Уплотнительную прокладку корпуса водяного насоса смажьте с обеих сторон узким слоем герметика.

9. Установите ремень привода газораспределительного механизма и отрегулируйте его натяжение

10. Установите другие детали в порядке, оборотном снятию.

Ремни приводов вспомогательных агрегатов и компрессора кондюка поменяйте новыми, потому что после снятия они не предназначены к повторному использованию.

11. Залейте охлаждающую жидкость и удалите из охлаждающей системы воздушные пробки

Это интересно: Форд Фокус 2 замена сальника кулисы (видео)

Как выбрать помпу на Форд Фокус 2

Существует два варианта. Первый вариант — с треугольным фланцем крепления шкива. Если на автомобиле стоит такая помпа, то ставить надо точно такую же, поскольку другой вариант не подойдет.

Второй вариант – это круглый фланец. Если стоит он, то разницы в помпах нет. Такая помпа не влезет вместо первой потому что фланец не даст одеть на него шкив, а другой шкив не встанет, потому что слишком мало места между картером и лонжероном. Конечно, можно открутить опору двигателя, поддомкратить его, подать двигатель вперед и поставить-таки злосчастную помпу, но зачем все это, если можно просто посмотреть, какая установлена на двигателе?

Последовательность действий

Имея все это, можно начинать работу. Для примера мы рассмотрим, как выполняется замена на Ford Focus с двигателем на 1,6 л:

1. Автомобиль устанавливаем на яму или эстакаду, обездвиживаем его;
2. Снизу откручиваем болты крепления защиты поддона и снимаем ее;
3. Снимаем с фиксаторов расширительный бачок системы охлаждения, а также разъединяем фиксаторы трубопроводов. После этого отводим бачок в сторону;
4. Сливаем жидкость с системы охлаждения через сливную пробку, установленную на радиаторе. Можно обойтись и без полного слива, но для этого необходимо установить емкость под двигатель со стороны помпы. Но лучше все же произвести полный слив, заодно после сборки в двигателе поменяется и жидкость (лишним это не будет);
5. Поскольку приводные ремни (компрессора кондиционера и вспомогательных агрегатов) – одноразовые, то просто срезаем их;
6. При помощи отвертки и ключа послабляем болты крепления шкива помпы. Делается это просто – располагаем отвертку между двумя болтами крепления, чтобы создать упор и исключить проворачивание вала насоса, и ключом попускаем два болта не зажатых отверткой.

   Затем меняем установку отвертки – ставим ее между двумя попущенными болтами и отворачиваем два других;

7. Откручиваем три болта крепления помпы к блоку цилиндров;
8. Водяной насос обычно сидит в своем посадочном месте очень плотно, поэтому его придется аккуратно сбивать при помощи молотка и наставки. При этом удары нужно наносить как минимум с двух сторон – сначала сверху, затем снизу;
9. После извлечения изношенной помпы ее посадочное место тщательно зачищаем от грязи, старого герметика, прокладки;
10. Перед установкой нового водяного насоса на прокладку необходимо с двух сторон нанести слой герметика, подождать 10 минут, после чего посадить помпу на место и прижать болтами крепления;
11. Остается только убрать следы выступившего герметика, установить новые приводные ремни, зафиксировать расширительный бачок и залить новую охлаждающую жидкость;
12. Финальным этапом будет проверка герметичности системы. Для этого необходимо завести мотор, разогреть его до рабочей температуры и проверить, не ли подтеков под помпой.

Замена водяного насоса

Неисправный водяной насос автомобиля Ford Focus ремонту не подлежит — подшипник крыльчатки запрессован в литой корпус, и достать его невозможно. Поэтому помпу меняют на новую.

Покупка нового водяного насоса

Цены на новый водяной насос для Ford Focus в зависимости от производителя могут изменяться от 1000 до 3000 руб. Как правило, дорогие запчасти более качественные, но иногда покупатель переплачивает за бренд.

В ремонтнтый комплект в обязательном порядке должны входить резиновые прокладки

При покупке не следует забывать, что ремни на Ford Focus (с бензиновым двигателем) одноразовые. Поэтому их также необходимо приобрести заранее.

Клиновой ремень для навесного оборудования Ford Focus

Расположение водяного насоса

В дизельных двигателях приводной шкив водяного насоса приводится в движение зубчатым ремнём газораспределительного механизма.

В бензиновых двигателях помпа связана приводом с генератором. Причём ремни там не обычные, а самонатягивающиеся. При снятии их просто разрезают, так как механизм их натяжения отсутствует.

Приводной шкив помпы на двигателе автомобиля Ford Focus

Необходимые инструменты и расходные материалы

Для замены водяного насоса потребуется стандартный набор инструментов:

• рожковые и торцевые ключи (от 8 до 17);

Комплект слесарных инструментов для ремонта автомобиля

Кроме этого, понадобится пятилитровая ёмкость для слива ОЖ, ветошь и силиконовый (желательно термостойкий) герметик.

При помощи силиконового герметика герметизируются щели, и фиксируются болты крепления

Охлаждающая жидкость при замене водяного насоса сливается полностью. Для этого в нижней части блока цилиндров имеется специальная горловина с винтовым краном.

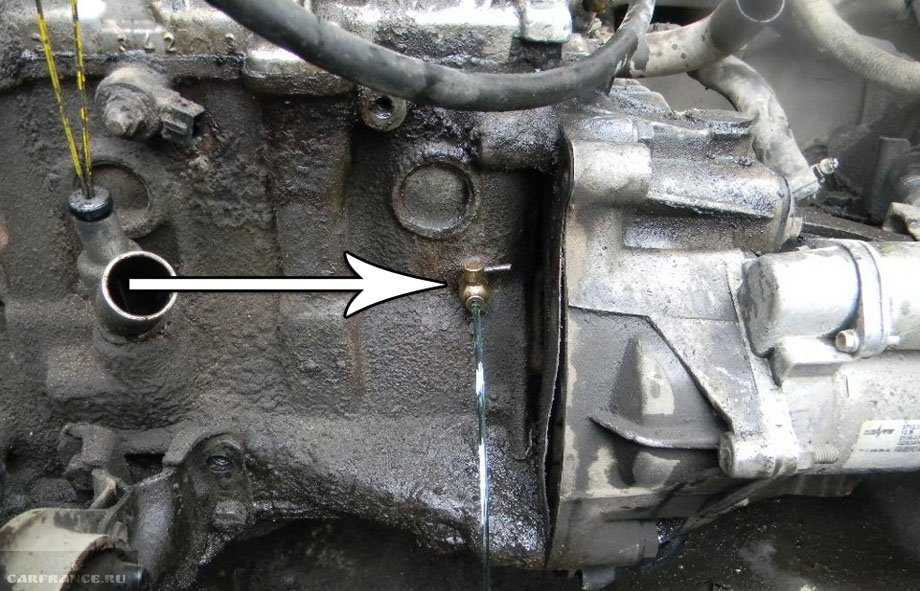

Охлаждающая жидкость сливается полность через отверстие в блоке цилиндров

После замены насоса в систему охлаждения заливается 4,5 литра новой ОЖ. Срок службы тосола составляет 2 года или 30 тыс. км, после чего он теряет свои оригинальные свойства.

Замена водяного насоса на Ford Focus

На большинстве автомобилей Ford Focus установлен бензиновый двигатель ZETEK 1,8. Алгоритм замены водяного насоса на таком двигателе следующий.

1. Автомобиль загоняется на смотровую яму или подъёмник. На яме правая часть авто поднимается домкратом, и снимается правое переднее колесо.

Сняв правое переднее колесо, открывается доступ к ремню генератора

Снятие фиксатора позволяет отодвинуть бачок в сторону

Шкив крепится тремя болтами к вращающемуся валу помпы

Перед отворачиванием сливного крана необходимо открыть крышку расширительного бачка

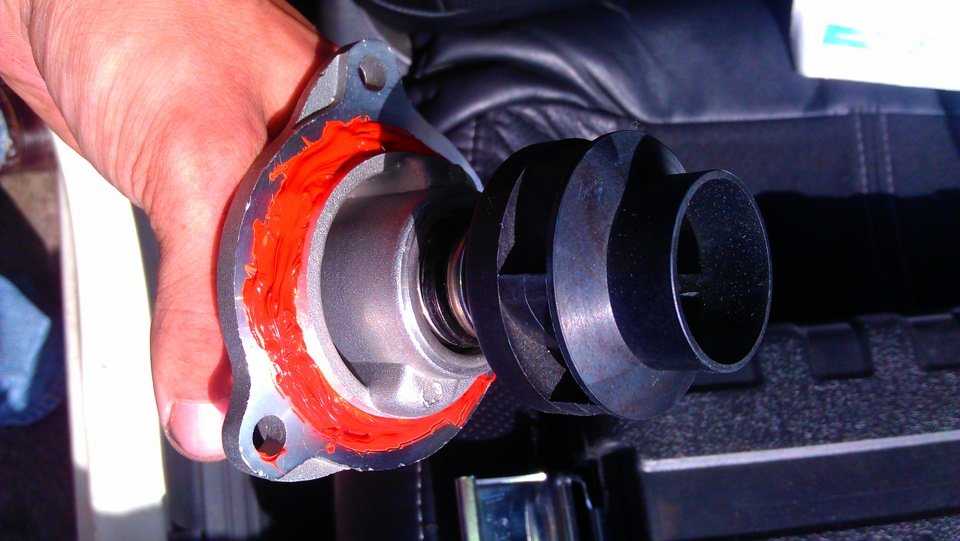

Термостойкие герметики, как правило, окрашены в оранжевый цвет

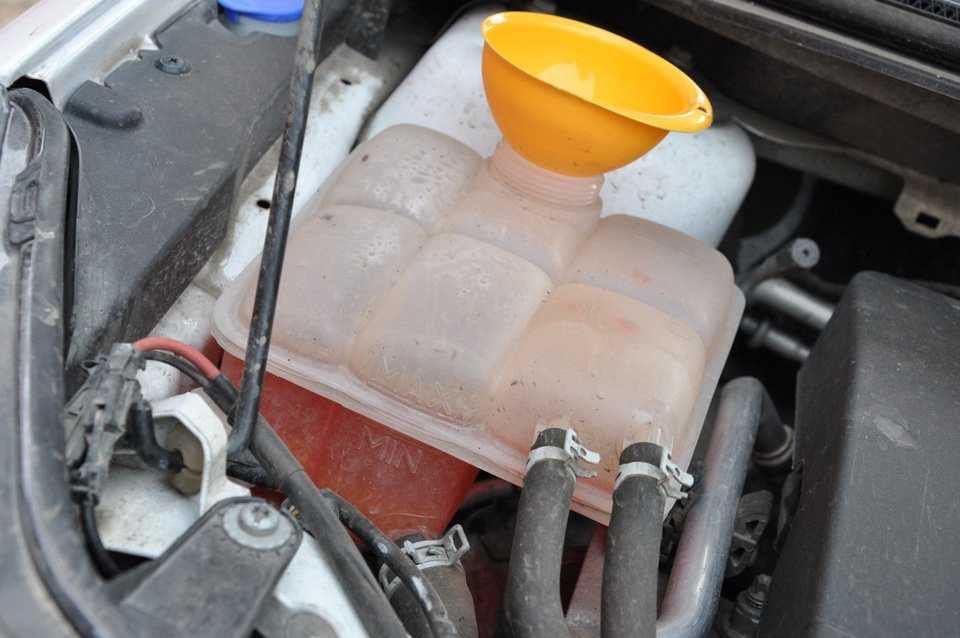

Долив до минимального уровня охлаждающей жидкости производится через горловину расширительного бачка

На дизельных двигателях порядок действия аналогичный. Отчасти задача по замене упрощается тем, что помпа приводится в движение зубчатым ремнём ГРМ.

Видео: замена помпы на Ford Focus 1

Заменить помпу на Ford Focus своими руками довольно просто. Потребуется стандартный набор инструментов и смотровая яма, а вся работа займёт не более двух часов. При этом следует помнить, что законом категорически запрещён слив охлаждающей жидкости на землю.

Вдруг нужно произвести замену, мало ли?

Что понадобится (так сказать, что включает в себя «ремкомплект»):

• рожковой ключ «18»;
• 3 «new» шланговых хомутов;
• жидкость гидроусилительная;
• ремни приводные.

1. Ставим автомобиль на подъемник.
2. Снимаем клеммы с аккумулятора.
3. Снимаем защиту движка.
4. Демонтируем приводные ремни.

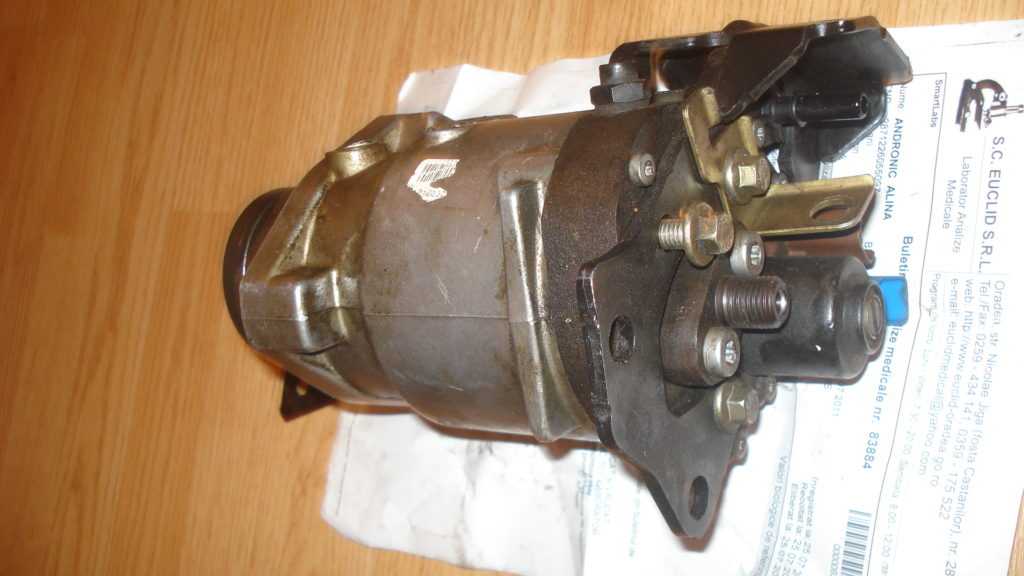

5. Приступаем к демонтированию самого насоса ГУР на Форде Фокусе 2. Расширительный бачок тоже следует демонтировать.
6. Далее снимаем насос.

Установка же насоса производится в обратном порядке.

Кстати, кому интересно, цена нового насоса составляет порядка 10 000 — 20 000 руб (плюс-минус). Есть и за 5 000 с копейками, а есть и за 38 000.

Снятие и установка насоса охлаждающей жидкости*

Сливаем жидкость из системы охлаждения (см. «Замена охлаждаю­щей жидкости»). Снятие и установку насоса можно выполнить на двигателе, установ­ленном в автомобиле. Операции показаны для наглядности на сня­том двигателе. Если двигатель установ­лен на автомобиле, ослаб­ляем затяжку болтов кре­пления шкива насоса до снятия ремня привода вспо­могательных агрегатов. Головкой «на 8» отворачиваем три болта крепления шкива насоса, по­сле этого снимаем ремень (см. «Проверка и замена ремня привода вспомогательных агрегатов двига­теля Duratec 1,6i»). Если он уже был снят, то.

. обернув шкив ремнем приво­да вспомогательных агрегатов, удерживаем шкив и отворачива­ем болты. Снимаем шкив.

Головкой «на 8» отворачиваем три болта крепления насоса к блоку цилиндров.

Снимаем насос с двигателя. Прокладка насоса охлаждающей жидкости выполнена заодно с про­кладкой масляного насоса (см. «Рекомендации по ремонту двига­теля»).

Маркировка насоса нанесена на его корпусе. Устанавливаем новый насос в обрат­ной последовательности. При этом надпись FRONT на шкиве насоса должна быть с наружной стороны. Заполняем систему охлаждающей жидкостью (см. «Замена охлаждаю­щей жидкости»), убеждаем­ся в отсутствии течи. При необходи­мости подтягиваем болты крепле­ния насоса.

*Снятие и установка насоса показаны на двигателе Duratec 1,6i.
