Клапан продувки адсорбера

Эту статью я решил назвать именно так, хотя непосредственно клапан адсорбера здесь не является главным действующим лицом. Всё началось с того, что у меня загорелась лампа неисправности двигателя (загорелся check engine ). Я дождался очередного ТО (благо случилось это незадолго перед плановым ТО) и сообщил об этом сотрудникам автосервиса. Они выполнили диагностику и сказали, что виной тому клапан продувки адсорбера, но этого клапана у них в наличии нет, а ездить пока можно и так. Надо сказать, что на тот момент оставалось две недели до окончания гарантии, но они клятвенно заверили, что поменяют клапан бесплатно, даже если на момент прихода клапана на склад гарантия уже кончится.

Я обрадовался (несмотря ни на что, я не перестаю верить людям)))), и в статье Три года на Приоре поспешил написать, что клапан адсорбера мне заменили по гарантии. Однако сильно поспешил…

Как вы уже догадались, никто мне ничего бесплатно менять не собирался. После нескольких десятков телефонных звонков в автосервис, я пришёл к неутешительному выводу, что меня в очередной раз надули. Идти в суд из-за такой мелочи не было ни времени, ни желания. И я решил поменять клапан продувки адсорбера на Приоре самостоятельно. Но, опыт общения с автосервисами меня всё-таки чему-то научил, и я решил проверить, действительно ли дело в этом злосчастном клапане.

Штатный компьютер Приоры показывал ошибку 4. Эта ошибка датчика температуры охлаждающей жидкости. Конечно, это могла быть случайная ошибка. Возможности использовать другой компьютер или подключить ноутбук у меня не было, поэтому я попытался определить источник проблемы по симптомам. А симптомы были такие:

Иногда (редко) двигатель на холостых оборотах работал не очень устойчиво
Совсем немного (практически незаметно – чистая интуиция) увеличился расход топлива
Иногда горячий двигатель не заводился с первого раза
Двигатель стал хуже тянуть (особенно на малых оборотах), но тоже не намного хуже

Полазив в интернете, я пришёл к выводу, что неисправность всё-таки как-то связана с воздухом. И в нескольких источниках я прочитал, что причиной данной проблемы могут быть износившиеся резинки на штуцерах выпускного коллектора (см. рис. 1).

Рис. 1. Клапан продувки адсорбера.

По разным причинам эти резиновые заглушки портятся и теряют герметичность. Через образовавшиеся отверстия (рис. 2) начинается подсасывание воздуха, что и приводит к незначительным нарушениям в работе двигателя.

Рис. 2. Испорченная заглушка.

В Интернете пишут, что вместо этих резинок можно поставить резинки от штуцеров прокачки тормозных цилиндров. Наверно, можно поставить и другие подходящие резинки. Однако у меня под рукой был только скотч. Этим скотчем я и замотал аккуратно повреждённую резинку (рис. 3).

Рис. 3. Ремонт заглушки с помощью скотча.

И, о чудо – лампочка неисправности двигателя погасла (конечно, после сброса ошибок). Разумеется, скотч – это временное решение проблемы. Скорее всего, он не выдержит перепадов температур, особенно зимой. Но я уже отъездил несколько недель, пока всё нормально.

Вывод : какими бы развитыми не были средства диагностики, работают с ними люди, которые далеко не всегда имеют достаточную квалификацию. И вполне может быть, что и в вашем случае вместо приобретения нового клапана адсорбера за 1500…2000 рублей (или около того) вы решите проблему с помощью скотча и такой-то матери)))))

Ну а если подозрение на клапан адсорбера у вас всё равно есть, то проверить его работу можно подручными средствами.

Отключаем минусовую клемму аккумулятора и снимаем клапан продувки адсорбера, который держится на пластмассовой крышке двигателя с помощью защёлки (рис. 1). Отсоединяем питание клапана и шланги подвода/отвода воздуха. Затем пытаемся продуть клапан через отверстия для шлангов. Исправный клапан при отключенном питании закрыт, то есть он не должен продуваться.

Затем аккуратно подцепляем к разъёмам питания клапана два провода и подключаем их к аккумулятору (полярность роли не играет). Клапан должен тихо щёлкнуть, то есть открыться. Снова пытаемся продуть клапан, теперь воздух через клапан должен проходить свободно, то есть при подаче питания клапан открывается. Отключаем питание – клапан снова должен закрыться и перестать продуваться.

Если всё это вам удалось, значит, сам клапан с вероятностью 99,99% исправен. Однако, остаётся вероятность неисправности цепей управления клапаном. Но это уже другая история…

Где расположен адсорбер на Приоре и как его заменить

Следует еще раз подчеркнуть, что зачастую причиной неисправности системы по улавливанию паров топлива является электромагнитный клапан, поэтому поиск неисправности нужно начинать именно с него. Если же эта деталь на Приоре исправна, тогда высока вероятность того, что из строя вышел адсорбер. Для его замены, необходимо сначала разобраться с местом расположения. Обычно такие устройства размещаются рядом с бензобаком, но не всегда. На Приоре адсорбер находится в подкапотном пространстве. Искать его необходимо рядом с генератором под правой фарой. На фото ниже показано место расположения адсорбера на Приоре с кондиционером.

Немаловажно отметить тот факт, что на Приоре может стоять адсорбер, как прямоугольной формы, так и круглой. Несмотря на различия по форме, изделия являются полностью взаимозаменяемыми

Ниже на фото показано место расположения элемента со стороны радиатора.

Теперь разберемся с тем, как снимается адсорбер на Приоре. Процесс будет несколько отличаться в зависимости от комплектации авто. Если Приора 8-клапанная и без кондиционера, тогда процесс снятия адсорбера выглядит следующим образом:

Первоначально следует отсоединить крепления шлангов «3» и «4» на рисунке ниже. Для этого следует нажать на фиксаторы, и потянуть за шланги.
Используя ключ на «8»/«10» (могут отличаться), выкрутить болты крепления (2 шт.). Для вывинчивания рекомендуется использовать накидной ключ с трещоткой, так как только им удобнее всего осуществлять манипуляции по вывинчиванию крепежей в труднодоступном месте.
После этого можно извлечь деталь. Места для ее извлечения вполне достаточно, и для этого не нужно снимать генератор или фару.
Произвести проверку на исправность, либо заменить. Установка осуществляется в порядке обратном снятию

При установке важно соблюдать момент затяжки болтов крепления. Они затягиваются с усилием в 1,6-2,8 Нм.

Однако процесс демонтажа улавливателя паров бензина не сложный на Приоре без кондиционера, где имеется свободный доступ к устройству. На 16-клапанных моделях ВАЗ-2170 с кондиционерами Halla и Panasonik процесс будет несколько отличаться. Отличие заключается в том, что нужно демонтировать правую фару, под которой расположен адсорбер. Принцип демонтажа адсорбера заключается в выполнении следующих действий:

Для начала нужно снять верхнюю накладку с фары, выкрутив четыре крепежных элемента с помощью крестовой отвертки.
Отсоединить фишку питания от фары с внутренней стороны, используя отвертку.
После этого нужно ослабить крепление бампера (правой части).
Это нужно для того, чтобы получить доступ к крепежному болту, который расположен под фарой. Вывинчиваем его.
Вывинчиваем винт под крестовую отвертку, который находится сбоку.
Фара крепится тремя крепежными элементами. Третий болт находится сверху. После его вывинчивания, можно снять фару, чтобы получить доступ к адсорберу для последующего его снятия.

Получив доступ к адсорберу, отсоединяем от устройства шланги, и выкручиваем два крепежных винта. Извлекаем устройство, проверяем его или же меняем.

Сборка выполняется в последовательности обратной демонтажу. На примере снятия генератора показано, как добраться до адсорбера на Приоре с кондиционером.

На этом процедура замены адсорбера на Приоре с кондиционером и без завершена. Несмотря на всю трудоемкость процесса, выполняется все очень быстро и без необходимости посещения автосервиса.

Компоненты системы EVAP

Основными компонентами системы улавливания паров топлива являются:

Топливный бак

Имеет некоторое пространство для расширения в верхней части, чтобы топливо могло расширяться в жаркий день без переполнения или протекания системы EVAP.

Крышка бензобака

Обычно содержит некоторый тип предохранительного клапана для вентиляции на старых транспортных средствах (pre-OBD II), но полностью закрыта (без вентиляционных отверстий) на более новых транспортных средствах (1996 и новее).

Сепаратор бензобака

Расположен сверху топливного бака или части расширительного бака. Это устройство предотвращает попадание жидкого бензина в адсорбер.

Сепаратор бензобака

Нельзя, чтобы жидкий бензин направлялся непосредственно в адсорбер, потому что это быстро перегрузило бы его способность хранить пары топлива. Сепаратор относительно беспроблемен. Единственные проблемы, которые могут возникнуть, это то, что возврат жидкости забивается мусором, таким как ржавчина из топливного бака.

Некоторые сепараторы используют немного другой подход для предотвращения попадания жидкого топлива в вентиляционную линию адсорбера. Внутри сепаратора установлен поплавок. Если жидкость поступает в устройство, поплавок поднимается и клапан закрывает вентиляцию бака.

Если в сепараторе или в вентиляционной линии между ним и адсорбером происходит засорение, топливный бак не сможет нормально «дышать». Симптомы включают в себя топливное голодание или деформацию топливного бака.

Если при при открытии крышки бензобака вы слышите значительный «пшииик», подозревайте плохую вентиляцию. Вы можете проверить вентиляцию бака, открыв крышку и затем отсоединив вентиляционную линию топливного бака от адсорбера. Если система без засоров, у вас должно получиться продуть через вентиляционную линию в топливный бак.

Продувка сжатым воздухом иногда может устранить засорение. Если нет, вам придется осмотреть вентиляционную линию и, возможно, снять топливный бак для диагностики проблемы.

Вентиляционный клапан

Клапан вентиляции контролирует поток наружного воздуха в и вне адсорбера. В некоторых автомобилях он называется «Клапан закрытия адсорбера» (CCV).

Одна сторона вентиляционного клапана соединена с адсорбером. Другая сторона соединена с вентиляционным шлангом, который имеет фильтр или сетку на конце и прикреплен к кузову или раме автомобиля.

В некоторых автомобилях вентиляционный клапан прикреплен к адсорберу. В других — он устанавливается отдельно.

Вентиляционный клапан

Клапан вентиляции управляется блоком управления двигателя. Обычно клапан открыт. Он закрывается, когда контроллер проверяет систему EVAP на наличие утечек.

Адсорбер (канистра с углём)

Это небольшой круглый или прямоугольный пластиковый или стальной контейнер. Обычно он спрятан и может располагаться в углу моторного отсека или возле бензобака.

Адсорбер FORD Focus

Адсорбер заполнен примерно 0,5 – 1 кг активированного угля. Уголь действует как губка — поглощает и хранит пары топлива. Пары хранятся в канистре до тех пор, пока автомобиль не запустится, не нагреется и не поедет.

Затем ЭБУ открывает клапан продувки адсорбера, который позволяет вакууму впуска откачивать пары топлива в двигатель. Контейнер с углём соединен с топливным баком линией вентиляции.

В нормальных условиях адсорбер вызывает мало проблем. Так как уголь не изнашивается, он должен проработать весь срок службы автомобиля.

Наиболее распространенная проблема с угольной канистрой — неисправность клапана продувки или вентиляции. Вакуумные клапаны продувки могут быть проверены путем подачи вакуума непосредственно на клапан с помощью ручного вакуумного насоса.

Адсорбер ВАЗ

Клапан должен открываться и не пропускать вакуум, если он хороший. С продувочными клапанами соленоидного типа напряжение может подаваться непосредственно на катушку, чтобы увидеть, открывается ли клапан. Сопротивление соленоида также можно проверить с помощью мультиметра, чтобы увидеть обрыв или короткое замыкание.

Стратегия управления продувкой во многих поздних моделях систем EVAP может быть довольно сложной, поэтому лучший совет здесь — поиск диагностических процедур EVAP в сервисной литературе производителя.

Как отремонтировать адсорбер и клапан

Сразу стоит отметить, что и адсорбер и клапан в большинстве случаев ремонту не подлежат, соответственно, их нужно заменить на аналогичные новые узлы. Однако что касается адсорбера, то в некоторых случаях со временем в его корпусе выгнивает поролон, из-за чего уголь, находящийся в нем, забивает трубопроводы и электромагнитный клапан системы EVAP. Гниение поролона происходит по банальным причинам — от старости, постоянных перепадов температур, воздействия влаги. Можно попытаться заменить поролоновый сепаратор адсорбера. Однако это можно сделать не со всеми агрегатами, некоторые из них являются неразборными.

Если проржавел или прогнил корпус адсорбера (обычно также от старости, перепада температур, постоянного воздействия влаги), то его можно попытаться отреставрировать, однако лучше не испытывать судьбу, и заменить его на новый.

Аналогичные рассуждения справедливы и для электромагнитного клапана системы улавливания паров бензина. Большинство этих агрегатов являются неразборными. То есть, электромагнитная катушка запаяна в его корпус, и при выходе ее из строя (пробой изоляции или разрыв обмотки) заменить ее на новую не получится. Аналогично и с возвратной пружиной. Если она ослабла со временем, то можно попытаться заменить ее на новую, однако сделать это получается не всегда. Но несмотря на это, все же лучше выполнить подробную диагностику адсорбера и его клапана с тем, чтобы избежать дорогостоящих покупок и ремонтов.

Некоторые автовладельцы не хотят уделять внимание ремонту и восстановлению системы улавливания паров бензина, и попросту «глушат» ее. Однако такой подход не является рациональным

Во-первых, это действительно влияет на экологию, и особенно это заметно в крупных мегаполисах, которые и так не отличаются чистотой окружающей среды. Во-вторых, если система EVAP будет некорректно работать или не функционировать вовсе, то периодически из-под крышки бензобака будут выходить пары бензина под давлением. И это будет происходить настолько чаще, насколько большая температура будет в объеме бензобака. Такая ситуация опасна по нескольким причинам.

Во-первых, нарушается герметичность крышки бака, у которой со временем нарушается уплотнитель, и автовладельцу наверняка придется периодически покупать новую крышку. Во-вторых, пары бензина не только имеют неприятный запах, но и вредны для человеческого организма. А это опасно при условии, что машина стоит в закрытом помещении с плохой вентиляцией. Ну и в-третьих, топливные пары попросту взрывоопасны, и если они будут выходить из бензобака в то время, когда рядом с машиной будет находиться источник открытого огня, то возникает пожароопасная ситуация с весьма печальными последствиями. Поэтому не нужно «глушить» систему улавливания топливных паров, вместо этого лучше поддерживать ее в работоспособном состоянии и следить за адсорбером и его клапаном.

Заключение

Проверка адсорбера, а также его электромагнитного продувочного клапана не составляет больших трудностей даже для начинающих автовладельцев. Главное знать, где расположены указанные узлы в конкретном автомобиле, а также как они подключаются. Как показывает практика, при выходе из строя как одного так и другого узла, ремонту они не подлежат, поэтому их нужно менять на новые. Что касается мнения о том, что систему улавливания топливных паров нужно глушить, то его можно отнести к заблуждениям. Система EVAP должна нормально работать, и обеспечивать не только экологичность окружающей среды, но и безопасную эксплуатацию автомобиля в различных условиях.

Казалось такой незаметный элемент, который на первый взгляд, не важен для автомобиля, но без которого он не может нормально работать. Появляются провалы, двигатель «троит» может даже разрушаться бензобак! И все это из-за неисправного клапана адсорбера

Многие не знают что это такое, как он работает и САМОЕ ВАЖНОЕ на что он влияет. Сегодня я постараюсь простыми словами все разложить по полочкам, а также описать основные признаки неисправности

Однозначно будет полезно, так что читайте – смотрите …

Для начала начнем с определения.

Адсорбер (от лат. sorbeo — поглощаю) – это система автомобиля, которая служит для улавливания паров бензина, которые выходят из бака. При работающем двигателе они направляются в систему впрыска топлива, а именно во впускной коллектор. При заглушенном моторе часть паров улавливается сепаратором (он их направляет обратно в бак), а оставшиеся пары поступают в адсорбер, где они нейтрализуются.

Внешние признаки неисправности

Прежде чем проверять клапан продувки адсорбера, а также сам адсорбер, наверняка будет полезно узнать, какими внешними признаками сопровождается этот факт. Существует ряд косвенных признаков, которые, правда, могут быть вызваны и другими причинами. Однако при их выявлении имеет смысл также проверить и работу системы EVAP, а также входящих в нее элементов.

В некоторых случаях отмечается, что при нарушении нормальной работы системы улавливания паров бензина, запах топлива может попадать в салон. Особенно это актуально при открытых передних окнах и/или когда машина продолжительное время стоит в закрытом боксе или гараже со слабой вентиляцией. Также плохой работе системы способствует разгерметизация топливной системы, появление мелких трещин на топливопроводах, заглушках и так далее.

Как отключить или удалить адсорбер на машине и нужно ли перепрошивать ЭБУ?

Нужно понимать, что при удалении адсорбера отключается электромагнитный клапан, который напрямую связан с контролером и управляется последним.

Это приведет к появлению ошибки p0443, про которую мы уже упоминали выше. Также глушатся трубки, в частности та, которая идет к впускному коллектору.

В чем недостаток такого отключения?

Дело в том, что через трубку, которая идет к впускному коллектору, воздух подсасывается постоянно, даже в режиме холостого хода происходит, так называемая, малая продувка адсорбера. На высоких оборотах от 1500 – 2000 и выше — большая продувка.

Если заглушить патрубок, что многие и делают, определенное количество воздуха не будет поступать во впускной коллектор минуя ЭБУ, но последний их все равно учитывает.

Т.е., контролер учитывает один объем воздуха, а реально заходит другой (меньший). В результате количество топлива формируется ЭБУ исходя из большего количества воздуха, чем поступает. Приводит это к переобогащению топливовоздушной смеси.

В итоге двигатель работает некорректно, потому что смесь постоянно переобогащается там, где это нужно и не нужно, повышается расход топлива.

Также стоит поговорить и про переходной режим работы мотора, который может проявить себя при подъезде к перекрестку, светофору, лежащему полицейскому, в момент, когда сбрасывается газ.

В этот момент может произойти провал — снижение оборотов ниже холостых. Мотор как бы захлебывается, ему не хватает воздуха, причина — переобогащенная смесь. Через несколько секунд ситуация решается за счет электроники.

Поэтому правильным будет отключить адсорбер следующими способами:

После удаления устройства в трубку, которая идет напрямую мимо ДМРВ установить жиклер диаметром 1 мм. Это хоть частично, но решит проблему, так как поступать будет дозированно только воздух без паров бензина.
Перепрошивается ЭБУ (сложно). При невозможности убрать ошибку Check может понадобиться чип-тюнинг двигателя, а это дорого.
Демонтаж всей системы кроме электромагнитного клапана, который работает в холостую.
Установкой резистора (эмуляция клапана) в электрическую цепь на 200 – 250 Ом и 2 ватта. Для этого сгибаем ножки резистора и вставляем в фишку клапана. Закрепляем все изолентой. Но не всегда это помогает.

Как отключить адсорбер на ВАЗ 2110, 2112, 2114

Учитывая рекомендации выше делаем следящее:

Отключите разъем питания от клапана.
Отсоедините все патрубки от адсорбера и демонтируйте последний вместе с креплением.

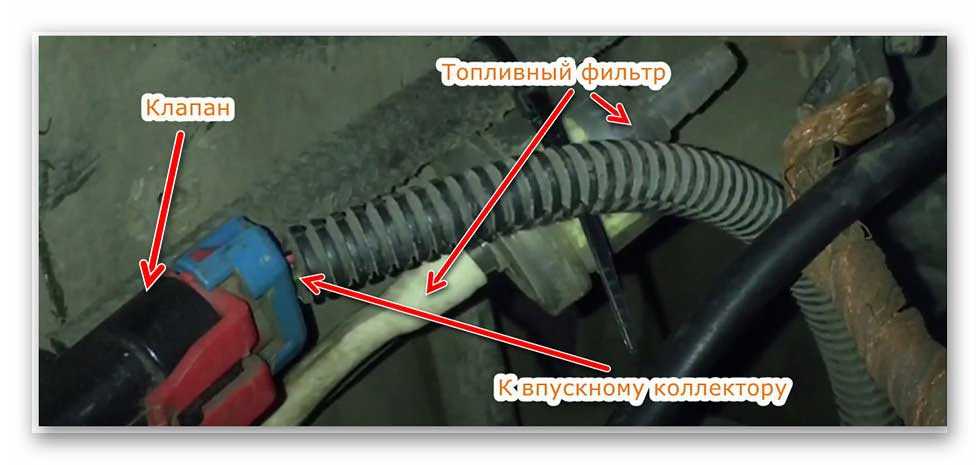

Закрепляем клапан в месте, куда достанет штекер с проводами и патрубки.
На нижний штуцер подключите шланг с топливным фильтром (смотрите фото ниже).
К торцевому верхнему штуцеру – подключаем патрубок, идущий к впускному коллектору.
На патрубок, идущий в бак, одеваем еще один фильтр, аналогичный первому.

При такой схеме, когда клапан открывается в систему заходит чистый воздух, правда без паров бензина.

Исключаем клапан

Этот способ еще проще. Все демонтируем, включая и клапан. На патрубок, идущий из бензобака, одеваем топливный фильтр, а патрубок, идущий к впускному коллектору, глушим болтом с хомутом.

Последствия такого способа описаны выше, но этот способ тоже имеет право на жизнь.

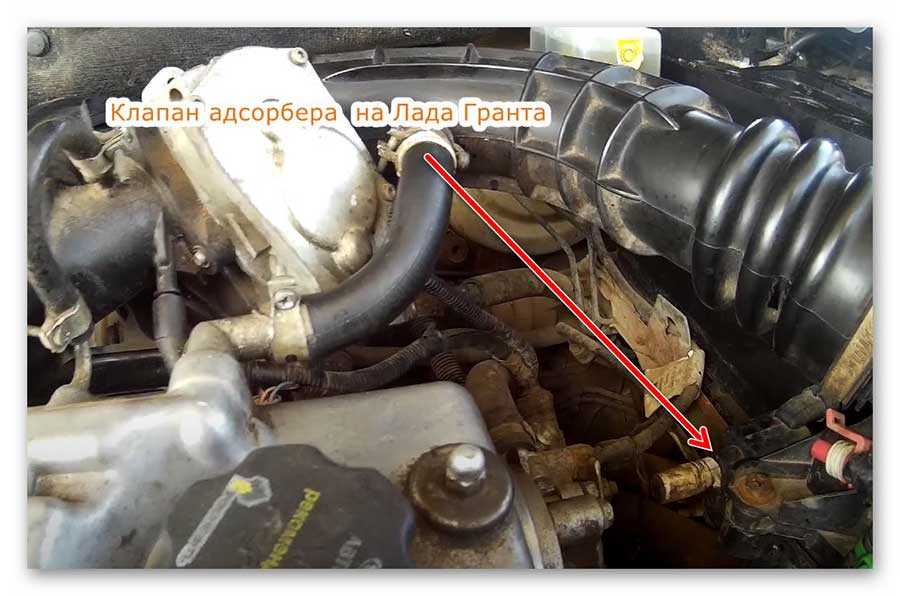

Что касается Приоры, Гранты, Лада Ларгус, Газели и других автомобилей, то отключается absorber у них аналогичными способами, которые описаны выше.

Toyota Chaser

Стоит рассмотреть одну из иномарок, к примеру, Toyota Chaser.

Принцип отключения схожий с предыдущими:

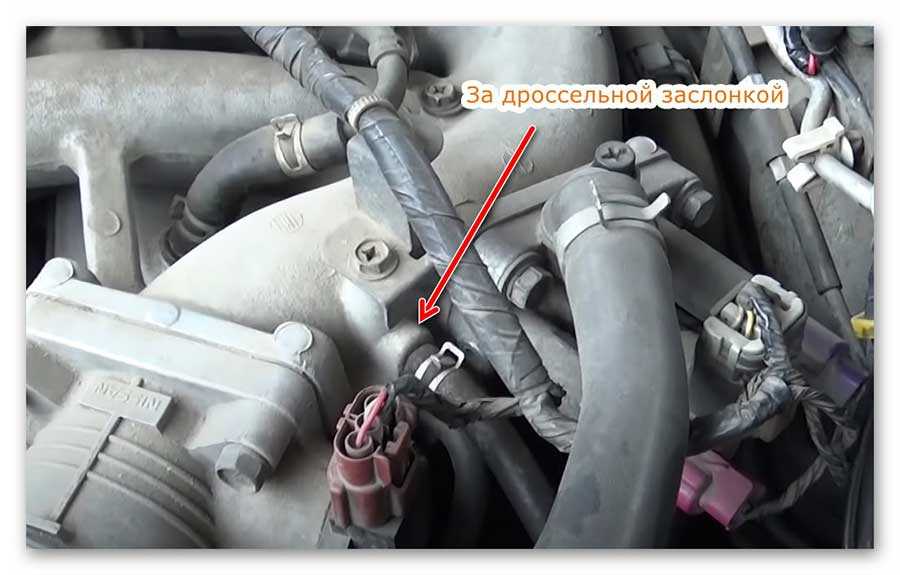

Найдите клапан адсорбера. Он находится возле датчика массового расхода воздуха на корпусе воздушного фильтра.
Отключите от него фишку с проводами и все патрубки (может загореться Check на панели приборов).
Найдите адсорбер, отсоедините от него патрубки и заглушите.
Отсоедините от дроссельного узла патрубок, идущий к клапану, и заглушите его болтом с хомутом.

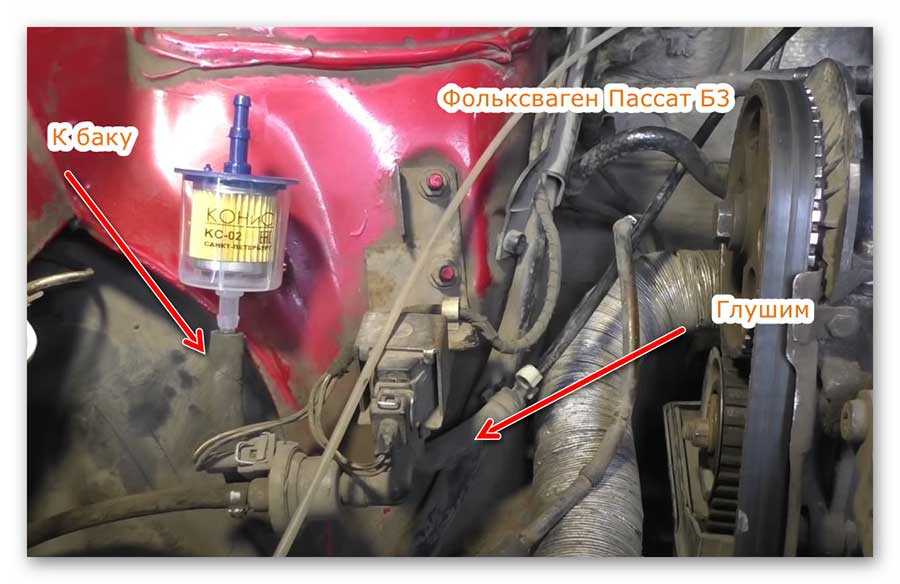

На патрубок, идущий к баку, оденьте топливный фильтр от карбюраторного ВАЗа.

В чем подвох перепрошивки с Евро 4 на Евро 2

Многие перепрашивают ЭБУ с Euro-4 на Euro-2, как правило делают это при удалении катализатора и установки обманки. В этот момент может произойти (специально или случайно) отключение клапана адсорбера и ЭБУ не управляет последним и никак его не контролирует.

В итоге при неисправности клапана двигатель будет работать с перебоями, а ошибка не высветится на панели приборов. Чтобы в этом убедиться отключите клапан и понаблюдайте за работой мотора.

Если версия подтвердилась, заглушите патрубки адсорбера и отключите клапан, контролер все равно им не управляет.

Как проверить клапан адсорбера

Принцип проверки на большинстве автомобилей одинаков, но мы рассмотрим на примере Шевроле Лачетти.

Проблемы с клапаном продувки адсорбера можно разделить на несколько основных пунктов:

не приходят импульсы на клапан
неисправность обмотки клапана
заклинивание клапана в открытом положении
заклинивание клапана в закрытом положении

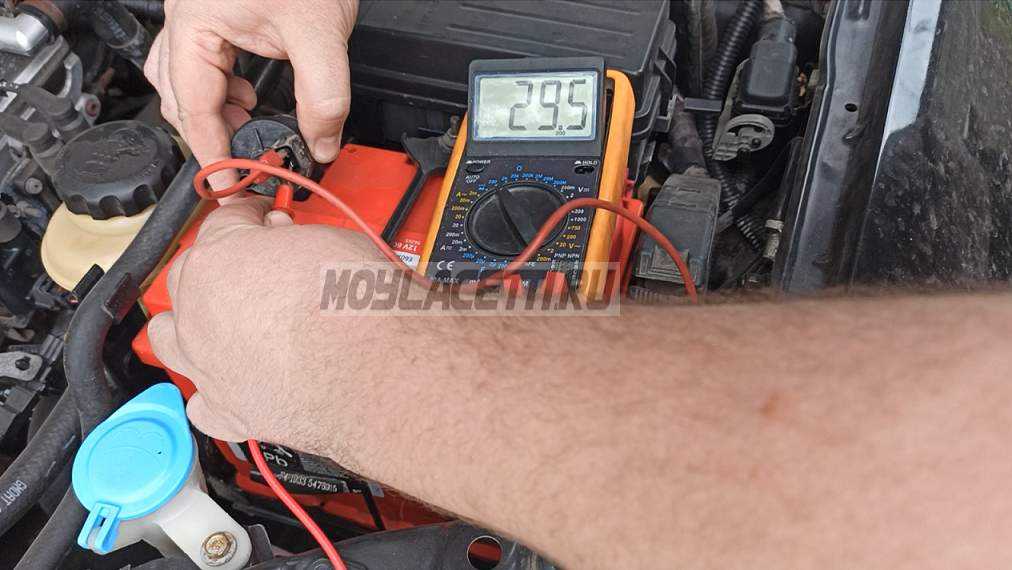

Проверить целостность проводки и работоспособность клапана можно как программными методами, так и обычным мультиметром. А вот проверить герметичность клапана можно только физически.

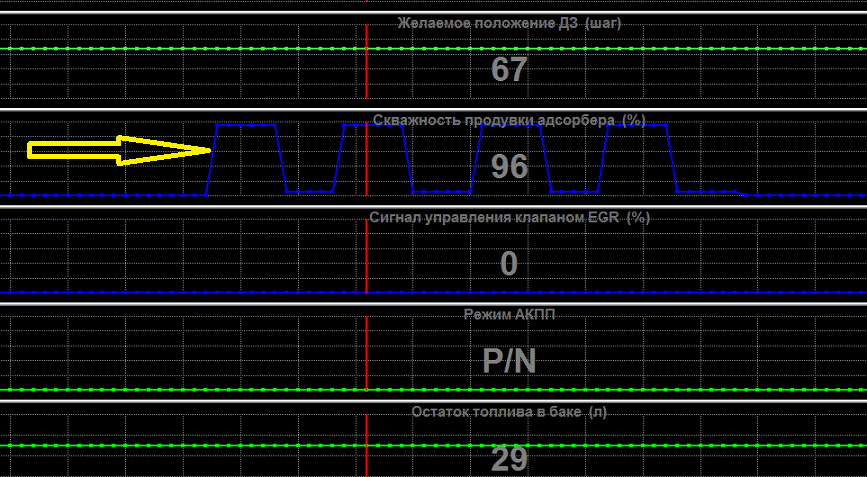

Проверить импульсы, проводку и обмотку клапана очень просто программой Chevrolet Explorer, во вкладочке “управление механизмами – тест клапана продувки адсорбера”. При нажатии на кнопку “ВКЛ” в диаграмме программы мы увидим вот такие сигналы

Это означает, что ЭБУ дает команду на клапан. Вместе с этим от клапана будет исходить звук щелчков в такт с этими сигналами, что, в свою очередь, означает, что импульсы до клапана доходят и обмотка целая, так как клапан срабатывает.

Кстати, если у Вас ещё нет диагностического адаптера, тогда советую обязательно прочитать рубрику диагностики и приобрести адаптер.

Электрическая часть исправна. Это мы проверили. Но чтобы быть уверенными, что клапан не заклинил физически, его можно снять и проверить. Демонтируется он очень легко и на это у меня уходит не больше 30 секунд.

К клапану подключены две трубки и разъем с двумя проводами. Сам клапан даже не прикручен, а просто вставлен в своё рабочее место.

На фото одна трубка уже снята.

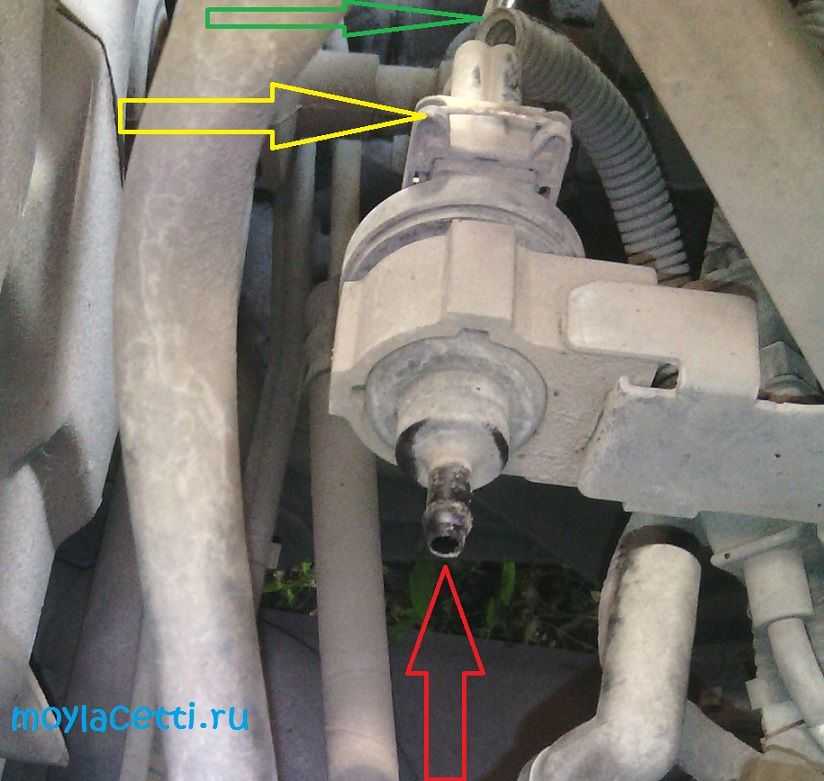

Чтобы снять клапан достаточно сдёрнуть две трубки, отмеченные зелёной и красной стрелкой(красная уже снята, а зелёная плохо видна с этого ракурса). Трубки снимаются просто и легко без всяких фиксаторов.

Затем нажать на металлический фиксатор и отстегнуть колодку проводов (показано желтой стрелкой)

После этого надавить на штуцер, показанный красной стрелкой и клапан выйдет из своего посадочного места

Клапан является нормально закрытым, то есть без подачи напряжения он не пропускает воздух. Нужно это проверить любым доступным способом.

У меня для этих целей имеется шприц и кусочек вакуумной трубки, оставшейся после замены трубок датчика абсолютного давления.

Также необходима емкость с водой.

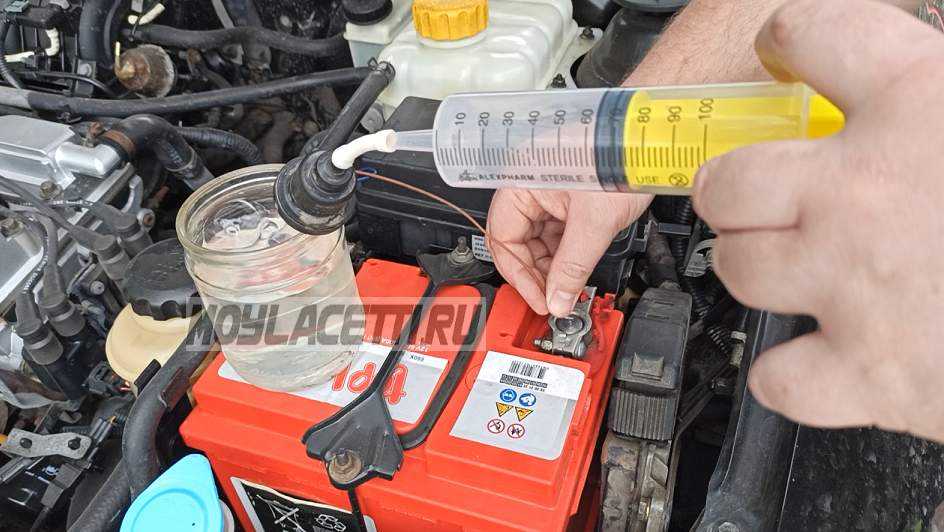

Нужно подключить шприц к тонкому штуцеру клапана, а толстый штуцер опустить в воду

Примечание. На толстый штуцер удобнее одеть отрезок шланга и опустить его в воду.

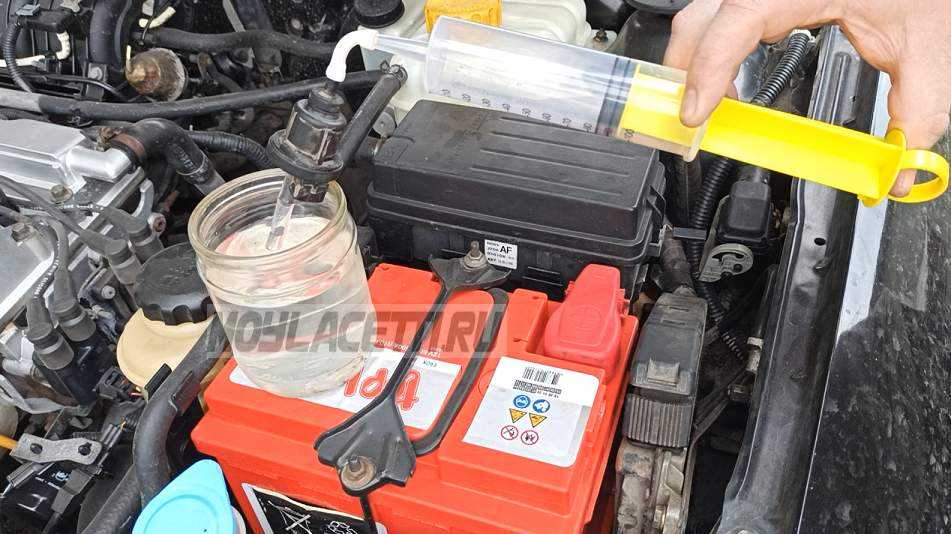

Давим на поршень шприца. Воздух при этом не должен проходить. То есть, в воде не должно быть пузырьков воздуха

При перемещении поршня шприца должно ощущаться сопротивление, а сам поршень стремится вернуться в первоначальное положение, что означает герметизацию клапана.

Осталось проверить только открытие клапана. Для этого берем два провода с такими мини-мамами
