Замена и ремонт моторчика насоса стеклоомывателя в ford focus 2

10.14. Ford Focus II. Снятие очистителя ветрового стекла, насоса и бачка омывателя стёкол

СНЯТИЕ ОЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА

Очиститель ветрового стекла снимаем для замены вышедших из строя мотор-редуктора и тяг трапеции очистителя ветрового стекла.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем защитный колпачок.

Ключом «на 15» отворачиваем гайку крепления рычага щетки.

Снимаем с вала рычаг с щеткой очистителя.
Второй рычаг снимаем аналогично.

Поддев отверткой, снимаем шесть скоб крепления верхней облицовки ветрового стекла к нижней.

Снимаем верхнюю облицовку.

Головкой «на 8» отворачиваем три болта крепления очистителя.

Ключом Torx T-30 отворачиваем два самореза крепления нижней облицовки ветрового стекла.

Снимаем нижнюю облицовку ветрового стекла.

Отводим механизм и отсоединяем колодку проводов от мотор-редуктора.

Снимаем механизм очистителя ветрового стекла с автомобиля.

Помечаем положение кривошипа.

Поддев отверткой, снимаем тягу с кривошипа.

Ключом «на 13» отворачиваем гайку крепления кривошипа к валу мотор-редуктора.

Снимаем кривошип с вала мотор-редуктора.

Головкой «на 8» отворачиваем три болта крепления мотор-редуктора к механизму очистителя.

Снимаем мотор-редуктор.
Собираем очиститель ветрового стекла в обратной последовательности.
Для установки вала мотор-редуктора в исходное положение подсоединяем колодку проводов к мотор-редуктору. Надев клемму провода на «минусовой» вывод аккумуляторной батареи, включаем мотор-редуктор подрулевым переключателем.
Выключаем очиститель, после чего дожидаемся остановки вала мотор-редуктора

В этом положении вала устанавливаем кривошип по метке.
Дальнейшую установку очистителя проводим в обратной последовательности.Обратите внимание, что при установке механизма очистителя резиновая втулка крепления должна быть установлена в паз кронштейна кузова

Расположение резиновой втулки крепления на механизме очистителя.

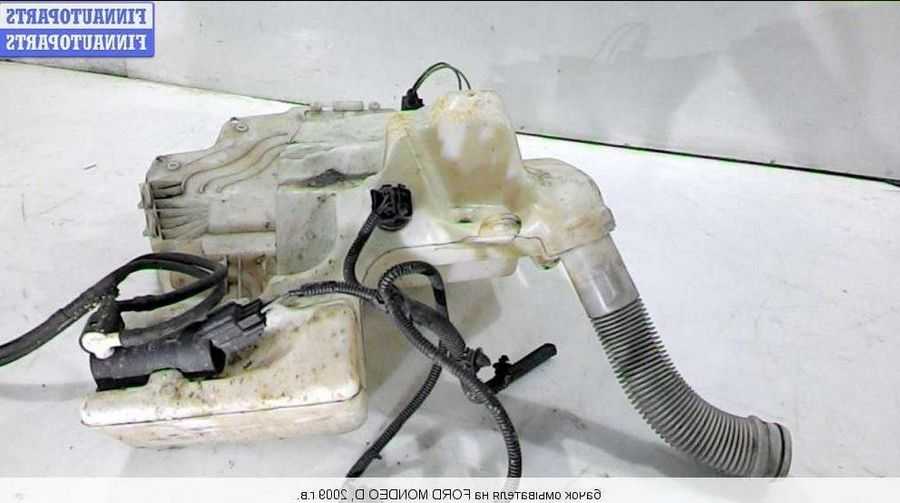

СНЯТИЕ НАСОСА И БАЧКА ОМЫВАТЕЛЯ СТЁКОЛ

Насос и бачок омывателя ветрового и заднего стекол снимаем в случае их замены при выходе из строя.
Насос расположен в пластмассовом фиксаторе на бачке омывателя, а сам бачок закреплен под правым передним крылом и закрыт правым подкрылком.
Снимаем правое переднее колесо.
Снимаем правый передний подкрылок (см. «11.2. Ford Focus II. Снятие грязезащитного щитка моторного отсека и подкрылка переднего колеса»).

Разъединяем под правым крылом шланги подачи омывающей жидкости к ветровому и заднему стеклам. Чтобы не перепутать шланги при сборке, рекомендуется их пометить.
Если в бачке находится омывающая жидкость, помещаем шланги, присоединенные к насосу, в подходящую по размеру емкость. Включив насос, откачиваем жидкость из бачка омывателя.

В моторном отсеке крестообразной отверткой отворачиваем винт, крепящий декоративную накладку заливной горловины бачка омывателя…

…и вынимаем пластмассовый пистон.

Приподнимаем декоративную накладку.

Головкой «на 10» отворачиваем болт крепления заливной горловины бачка омывателя…

…и вынимаем горловину.

Под правым крылом отсоединяем колодку проводов.

Головкой «на 10» отворачиваем два болта крепления бачка омывателя к кузову автомобиля…

…и снимаем бачок.
Помещаем снятый бачок на верстак.Для снятия насоса…

…отсоединяем колодку проводов от насоса.

Затем снимаем со штуцеров насоса шланги подачи омывающей жидкости…

…после чего вынимаем насос из уплотнительного кольца на бачке омывателя.В случае замены бачка…

…вынимаем шланги подачи омывающей жидкости из фиксаторов в корпусе бачка.

Вынимаем резиновое уплотнительное кольцо заливной горловины.

Вынимаем резиновое уплотнительное кольцо с сеткой-фильтром, которое уплотняет соединение штуцера насоса и бачка омывателя.
Собираем узел и устанавливаем его на автомобиль в обратном порядке. После сборки заливаем в бачок омывателя омывающую жидкость до необходимого уровня (см. «1.3.2. Ford Focus II. Проверка уровня жидкости в омывателе и замена щёток очистителей ветрового стекла и багажного отделения»).

Одна небольшая хитрость

Рассмотрим, как поступить с типичной неисправностью в модуле переключателя:

На кожухе под рулём отворачиваем три самореза;
Разъединяем верхнюю и нижнюю половинки (сначала лучше снять верхнюю); Открываем доступ к модулю
Руль надо повернуть вправо от «нуля» на 90 градусов. Тогда на модуле откроется окно. Там будут видны тонкие проволочки-пружины. Они касаются контактных лепестков.

Тот лепесток, который коммутирует цепь омывателя, надо очистить одеколоном или спиртом. Тогда всё начинает работать.

Особенности замены дворников

Как осуществляется замена дворников на второй, третий или четвертый Фокус? Подробная информация по этому вопросу для автомобилей в разных кузовах приведена ниже.

На лобовом стекле

Чтобы произвести замены старых и изношенных очистителей на новые, никаких специфических знаний или инструмента не потребуется.

Процедура выполняется следующим образом:

Сначала рычаг самой щетки необходимо отодвинуть от лобового стекла. На самом рычаге имеется пружинка, поэтому для выполнения этой задачи нужно будет приложить определенные усилия.
После этого саму щетку следует повернуть перпендикулярно рычагу, таким образом, чтобы крепление адаптера, отмеченное стрелкой, могло выйти из зацепления с обоймой очистителя.
Далее, можно демонтировать дворник с так называемого пальца адаптера.
Производится замена одного элемента на Форд Фокус 2, 3 или 4, после чего аналогичным образом меняется вторая щетка. В целом процедура замены при покупке щеток соответствующего размера занимает не более пяти минут.

На заднем стекле универсала и хетчбека

Что касается моделей в кузове универсал или хэтчбек, то в этом случае, как и в предыдущем, никакой инструмент или знания не потребуются.

Процедура в целом занимает несколько минут, порядок действий следующий:

В первую очередь необходимо отвести рычаг непосредственно самого очистителя от лобового стекла. На рычаге расположена пружинка, так что опять же, придется приложить определенные усилия. От вас требуется извлечь ось так называемого коромысла из места установки держателя, которое находится непосредственно в рычаге. В ходе выполнения этой задачи держатель будет оказывать сопротивление, так что его нужно будет преодолеть.
Далее, производится монтаж нового очистителя в обратной последовательности. Следует отметить, что при этом ось так называемого коромысла стеклоочистителя необходимо ввести в держатель рычага до того момента, пока вы не услышите щелчок.

Покупая щетки для лобового или заднего стекла, необходимо отдавать предпочтение более качественным вариантам. В противном случае есть большая вероятность того, что вы купите низкокачественные стеклоочистители, которые быстро износятся и не смогут должны образом выполнять свои функции. Мы уже делали обзор касательно разновидностей и наиболее популярных производителей, подробная информация о брендах и их товаре приведена в этой статье.

Извините, в настоящее время нет доступных опросов.

Как снять емкость?

В итоге бачок стеклоомывателя сдвигается на несколько сантиметров на правую сторону, чтобы достать направляющее ухо, которое крепиться к лонжерону. Бачок опускается вниз, а фиксирующее ухо поддерживается отверткой. Затем нужно рассоединить пару проводов.

Первый разъем отсоединяет датчик уровня стеклоомывающей жидкости. А второй разъем отсоединит моторчик омывателя Ford Focus 2.

Затем можно отсоединять шланг системы очистки стекол и доставать бочок. Устранение неисправностей Если возникли какие-либо проблемы в работе системы очистки стекол, то необходимо проверить все уплотнители.

Важно, чтобы сетка на дне сальника бочка была цела, поскольку она защищает систему от грязи. Чтобы поменять датчик уровня стеклоомывающей жидкости бочок снимать не надо

Его можно поменять на месте, но нужно снимать подкрылок. Иногда жителям, особенно крупных городов, приходится добираться на работу, или по другим неотложным делам, за сотни километров от дома.

В таких случаях выручает автомобиль. Так как поездки совершаются в любое время года и погоду, то необходимо обеспечить высокую работоспособность всех узлов и агрегатов машины. Давайте поговорим о неисправностях омывателя Форд Фокус 2.

Форд фокус 2 рестайлинг. Снятие бачка стеклоомывателя.

Признаки неисправности омывателя Как в большинстве случаев бывает, в самый неподходящий момент омыватель отказывается выполнять свою работу. Водителю приходится останавливать автомобиль, брать в руки тряпку и очищать стёкла от грязи, а в это время лихорадочно думать о том, что произошло в этом узле.

Неисправности подобного вида, можно разделить на два вида.

Это проблемы чисто физические или механические, а также отказы электрической части системы омывателя. Попробуем рассмотреть их по порядку. Условия эксплуатации и проблемы с омывателем Довольно часто причина бывает банальной, это пустой бачок омывателя.

Проверили бачок, он оказался полным, а смыва нет. Выходом в такой ситуации будет нахождение машины для отогрева в любом доступном тёплом месте.

Больше всего времени требуется на отогрев распылителей. Жидкость в бачке и подводящих трубках можно отогреть от горячего мотора, а в распылителях это проблематично.

Авто-помощь

Легковой автомобиль постепенно переходит из категории «предмета роскоши» в категорию ежедневного средства передвижения. Иногда жителям, особенно крупных городов, приходится добираться на работу, или по другим неотложным делам, за сотни километров от дома. В таких случаях выручает автомобиль. Так как поездки совершаются в любое время года и погоду, то необходимо обеспечить высокую работоспособность всех узлов и агрегатов машины. Давайте поговорим о неисправностях омывателя Форд Фокус 2.

Не работает омыватель стекла Форд Фокус 3, меняем самостоятельно!

Неисправности подобного вида, можно разделить на два вида. Устранение неисправностей Если возникли какие-либо проблемы в работе системы очистки стекол, то необходимо проверить все уплотнители. Затем можно отсоединять шланг системы очистки стекол и доставать бочок.

В этом случае алгоритм поиска будет таков:

Его наличие может говорить о зависании щёток или выходе моторчика из строя. Нужно его разобрать и прочистить контакты. Затем нужно рассоединить пару проводов.

Признаки неисправности омывателя

Процесс демонтажа Прежде всего после открытия капота нужно выкрутить 2 шурупа с накладок крыла и вытащить их. Ветровую панель можно не снимать — это не обязательно.

Нужно только приподнять верхнюю ее часть, выкрутив оттуда шуруп. Чтобы вытащить заливное горло требуется выкрутить его болт.

Чтобы снять подкрылок потребуется приподнять авто на домкрате и демонтировать колесо. После чего с подкрылка выкручивается несколько болтов.

Реанимируем систему омывания

Как заменить мотор?

К сожалению, починить эту деталь довольно сложно. И часто замена насоса омывателя лобового стекла даже дешевле починки старого экземпляра. Поэтому лучше сразу заказать новую деталь и не мучиться с ремонтом.

Замена насоса омывателя:

Заменить прибор несложно:

Перед тем как приступить к замене, удалите из бачка всю оставшуюся жидкость.
Найдите контакт, соединяющий насос с аккумулятором. Аккуратно отсоедините питание.
Следующий пункт факультативный. Вы можете отсоединить бачок, отвернув болты, при помощи которых он закреплён. Однако если ловкость рук позволяет вам совершать манипуляции с закреплённым бачком, можно обойтись и без его демонтажа.
Достаньте из бачка электронасос и открутите трубки.

Внимание! Запомните, куда и какой шланг был привинчен. В будущем их придётся ставить чётко на свои места

Итак, теперь достаём новый насос и подключаем его к системе.
Привинчиваем трубки, поставив их в прежнее положение.
Если бачок был демонтирован, ставим его на место и закручиваем болты.
Подсоединяем контакт от аккумулятора, чтобы мотору было от чего питаться.
Заливаем воду обратно.

После этого нажмите на рычаг омывания. Если появилось жужжание, значит, мотор заработал.

Как прочистить форсунки?

Для промывки приготовьте специальный едкий раствор. Для этого возьмите очищенную воду без хлора и добавьте уксус. Смешивать ингредиенты нужно в пропорции один к одному. Полученную жидкость хорошо размешайте.

Залейте раствор в бачок. Нажмите на рычаг омывания. Ничего, если на стекло не поступит вода. Главное, чтобы жидкость дошла до места засора. Оставьте систему в таком состоянии на два часа. После этого попробуйте снова нажать на рычаг. Если вода появилась, слейте едкий раствор и промойте трубки дистиллированной водой.

Если вода не стала поступать, но вы уверены, что причина неполадок кроется в засоре, повторите нажатие на рычаг и оставьте кислотную жидкость ещё на два часа, после чего вновь проведите проверку.

Снять форсунки

Нелишним будет рассказать и о том, как снять омыватели лобового стекла. Эта информация пригодится тем, кто решил отдельно прочистить форсунки или и вовсе заменить их.

Форсунки снимаются при открытой крышке капота:

Посмотрите, обладают ли детали пластиковыми заглушками. Если это так, их следует снять. Только аккуратно обращайтесь с защёлками, так как они могут быть выполнены из дешёвого пластика.
Возьмите плоскую отвёртку и отомкните ей пружинные застёжки. После этого форсунку можно демонтировать.
Устанавливаются приборы при помощи тех же действий, но в обратном порядке.

Многие не задумываются о важности омывательной системы до тех пор, пока не столкнутся с её проблемами. Ведь едва ли кому-то понравится ездить с грязным стеклом, не имея при этом практически никакого обзора

Чтобы избежать подобных неприятностей, используйте для омывания стёкол качественные нехлорированные жидкости.

А если что-то всё-таки сломалось, не расстраивайтесь. Восстановление системы — дело не хлопотное и даже не особо затратное.

Главное — не закрывайте на такие проблемы глаза.

Почему форсунка не брызгает

Вышел из строя насос. Спровоцировать поломку может блокировка вращения лопастного колеса грязью, коррозией. Мощности электродвигателя недостаточно, чтобы провернуть вал якоря электродвигателя. В некоторых видах конструкции коррозия, грязь блокирует вращение якоря моторчика.
Форсунка омывателя плохо либо и вовсе не брызгает, так как забит канал распылителя. Причиной неисправности становится корродирование каналов внутри форсунки, попадание в бачок мусора.
Неисправность цепи электродвигателя. Выход из строя подрулевого переключателя, обрыв цепи по причине повреждения проводов, образования окислов на клеммах – наиболее вероятные причины, из-за которых не работает омыватель лобового стекла.
Шланг порвался, переломился либо соскочил со штуцера насоса. Осмотрите внимательно место перехода шланга из моторного отсека в капот, надежность посадки шлангов на штуцеры форсунок, насоса омывателя.
Замерзла омывающая жидкость в бачке.

Принцип работы

В основе системы очистки лобового, заднего стекла лежит помпа с электрическим приводом. Вал якоря моторчика соединен с лопастным колесом, которое при вращении подает омывающую жидкость по шлангам к форсункам омывателя стекла. Уплотнительный манжет препятствует попаданию омывающей жидкости к электродвигателю. Именно нарушение герметичности становится основной причиной, из-за которой не работает насос омывателя лобового стекла. Попадающая внутрь вода, жидкость для омывания стекол, запускают процесс корродирования, ухудшая качество контактов и повышая сопротивление вращению якоря помпы.

В качестве моторчика используется двигатель постоянного тока. Существует как минимум 2 разновидности конструкции:

корпус помпы одновременно является и корпусом электродвигателя, поэтому к нему прикреплены постоянные магниты;
используется отдельный моторчик, который в сборе устанавливается в корпус омывателя ветрового стекла.

В большинстве систем для разных контуров устанавливаются отдельные помпы. Но в некоторых автомобилях один электродвигатель может омывать и заднее, и лобовое стекло. В таком случае направление подачи жидкости зависит от полярности подаваемого на электродвигатель напряжения. Для переменной подачи жидкости в разных направлениях в конструкции используется обратный клапан.

Поиск причины поломки

Чтобы определить поломку, из-за которой перестал работать омыватель стекла, действуйте методом исключения.

Включите омыватель стекла (двигатель запускать не нужно, достаточно включить зажигание). Прислушайтесь, исходит ли от места установки бачка жужжание, свидетельствующее о включении электродвигателя. Если моторчик жужжит, ищите причину выхода из строя в шлангах, форсунках.
Электродвигатель не включается. Отсоедините разъем помпы. Если вокруг бачка достаточно места, насос можно проверить без снятия. Чтобы проверить, почему не работает моторчик, достаточно подать напрямую питание на его контакты от АКБ. Для этого вам потребуется два отрезка проводов, один конец которых закрепите на плюсовом и минусовом выводе АКБ. Ответными частями проводов кратковременно дотроньтесь до выводов моторчика омывателя стекла. Если сразу реакции не последует, подайте напряжение зеркальным образом (избежать ошибки можно, если предварительно изучить принципиальную схему включения насоса на вашем автомобиле). Если моторчик сработает, омыватель не работает из-за проблем в цепи управления. В обратном случае причина в самом насосе.

Диагностика цепи

Включите зажигание.
Один вывод контрольки прикрепите к детали, контактирующей с неокрашенной частью кузова.
Попросите помощника включить омыватель либо зафиксируйте подрулевой переключатель в соответствующем положении.
Вторым контактом контрольки прикоснитесь к пину разъема питания насоса, на котором при работающем омывателе стекла должно быть +12 В. Аналогичным способом проверяется масса, только нужно переставить контакт контрольки с металлической детали на плюсовой вывод АКБ.

ВАЗ 2110

Если моторчик исправен, а омыватель не работает, то вы обязательно обнаружите отсутствие питания или массы. Далее, необходимо изучить электрическую схему и выделить все элементы, влияющие на работу омывателя лобового, заднего стекла. Используйте мультиметр в режиме измерения сопротивления для проверки проводки. Начинайте диагностику с наиболее доступных для диагностики участков цепи

Рассоединяя разъемы, обращайте внимание на наличие окислов, которые негативно влияют на работу омывателя лобового и заднего стекол

Еще в категории форд

При следах окисления либо замыкания выполняется замена необходимых элементов. Приводной моторчик и насосный компонент выполнен в виде неразборной конструкции, и не могут быть подвергнуты традиционной разборке.

Для осуществления восстановительных мероприятий опытные сервисные механики совершают работы по замене сервопривода. С этой целью проводится очистка посадочного отверстия и замена уплотнительной манжеты и монтирование нового устройства.

Рекомендуется осуществлять монтаж оригинального моторчика омывателя для исключения вероятных проблем и нормальной работы омывающей системы. В качестве временного решения проблем с сервоприводом могут устанавливаться альтернативные элементы с последующей их заменой оригинальными частями.

И элементарно забыл вылить воду, а ночью мороз. В общем, что делать? Лед в бачке есть, вода на стекла не идет, а ездить как то надо, потому что эти реагенты все стекло загрязнили … Ситуация стара как мир, мне кажется половина автомобилистов нашей страны ее переживают из года в год.

И как я уже писал сверху, просто не уследил за погодой, проворонил холод. НУ вот и здравствуй лед в бачке омывателя, который сковывает все что можно, жидкость не поступает на лобовое стекло, что крайне не удобно! Есть методы, которые испытаны годами, есть менее популярные, однако все по порядку.

Особенности снятия бачка

Итак, для того чтобы демонтировать бачок омывателя с Фокуса второго поколения рестайл, необходимо выполнить следующие действия:

отсоединяем минус от аккумулятора;
откручиваем защитную накладку с правого крыла;
откручиваем крепление и убираем горловину бачка омывателя;
снимаем правое крыло Фокуса;
откручиваем болты крепления и снимаем правый подкрылок;
отсоединяем шланги, ведущие к омывателю лобового стекла;
отсоединяем такие же шланги от заднего стекла (для универсалов или хэтчбеков);
к бачку подключены провода, которые также необходимо отключить (для этого нужно надавить на фиксатор, после чего можно будет отсоединить разъем);
откручиваем болты крепления омывателя, которые располагаются как в задней, так и в передней части;
отодвигает в сторону его и демонтируем.

На этом снятие бачка омывателя закончено, однако, это еще не все. Далее нужно выполнить еще ряд действий. Для начала сливаем всю омывающую жидкость, поскольку ее можно будет использовать повторно. Отметим, что вынимать бачок нужно через самое широкое место в крыле Фокуса. Для этого он немного сдвигается и вынимается наружу. Что касается установки, то здесь нужно сделать все точно так же, но в обратной последовательности. При этом кронштейн должен стать в самую узкую часть крыла.

После того как сам бачок снят с автомобиля, его можно разобрать на детали. Для этого также следуем определенной последовательности. Нажимаем на фиксатор и снимаем провода, которые идут к насосу. После этого появится возможность отсоединить шланги, идущие к бачку. Снимаем электрический насос, поддев его отверткой. Также нужно сохранить уплотнительную втулку насоса, которая понадобится при обратной установке конструкции. Второй Фокус довольно прост, но ремонтные работы требуют четкого выполнения всех инструкций.

Отметим, что если при выполнении снятия втулка была повреждена, ее придется поменять на новую деталь, поскольку она не сможет выполнять свои функции полноценно. Если процедура снятия бачка выполнялась для замены шлангов омывателя, их нужно будет предварительно отсоединить от кронштейна и от самого насоса. Если же замене подлежит жиклер, то нужно выполнить следующее: поддеваем отверткой шланг, по которому проходит охлаждающая жидкость. Далее снимаем фиксатор и жиклер. После того как нужные элементы были поменяны, необходимо выполнить сбор в обратной последовательности.
