Основные неисправности стеклоподъемника автомобиля

Устройство стеклоподъёмников ВАЗ 2107

Что такое стеклоподъёмник, знает каждый автолюбитель. Функции его просты: открывать и закрывать окно, тем самым регулируя микроклимат и уровень в салоне. Стеклоподъёмники бывают двух видов: ручные (в просторечье костыли или мясорубки) и электрические, управляемые с приборной панели или отдельных кнопок.

На заводе-изготовителе на ВАЗ 2107 устанавливались ручные стеклоподъёмники, имеющие довольно простую конструкцию. Они основаны на работе механизма, к которому при помощи специальных фиксирующих устройств прикрепляется стекло. Боковые стекла опускаются и поднимаются за счёт поворотов ручки, находящейся внутри салона.

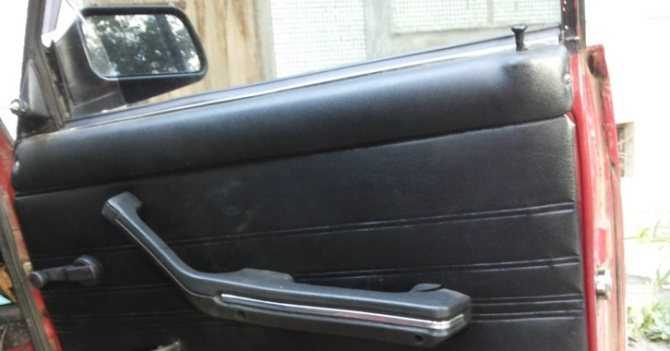

Стандартный стеклоподъёмник «семёрки» управляется ручкой и весьма неудобен в обращении

Какие бывают стеклоподъёмники на «семёрке»

За время своего существования автомобиль ВАЗ 2107 оснащался двумя видами стеклоподъёмников:

1. Реечными. Они считаются более надёжными. Установка такого типа стеклоподъёмников совершенно исключает перекос стекла. Работа механизма заключается в передаче силы вращения шестерёнки, взаимодействующей с рейкой линейного типа, к каретке стекла. Основным недостатком является потребность в постоянной смазке, т. к. шестерёнки механизма изготавливались из пластика, который довольно быстро изнашивается и может вывести из строя весь механизм.

   Реечные стеклоподъёмники считаются более надёжными, но требуют постоянной смазки

2. Тросовыми — по своему устройству они более слабые и чаще выходят из строя. Принципиальным элементом такого типа стеклоподъёмников является трос, присоединённый к крутящему механизму. Устройство работает довольно медленно из-за низких функциональных свойств привода, с усилием преодолевающего сопротивление уплотнительных резинок. Может случиться и такое, что оно начинает перегреваться и в какой-то момент просто выходит из строя. Плюсом такого типа механизма является его хорошая ремонтопригодность, но слишком частая необходимость в ремонте практически аннулирует это преимущество.

   Тросовые стеклоподъёмники чаще выходят из строя, но отличаются высокой ремонтопригодностью

Блок управления стеклоподъемниками — как подключить самому?

Установка на автомобиль электрических стеклоподъемников позволяет заметно повысить комфортность салона. Блок управления стеклоподъемниками позволяет управлять различными исполнительными устройствами (большинство блоков управления поддерживает подключение к центральному замку) с единого пульта. Из статьи вы узнаете, как работает блок управления стеклоподъемниками, какие неисправности этого устройства встречаются. Вы также узнаете, как поставить этот блок в салон автомобиля и подключить к сигнализации и остальным электрическим устройствам.

Как работает электрический стеклоподъемник

Основа стеклоподъемника – электродвигатель, который через различные механизмы поднимает и опускает стекло. У стеклоподъемника есть только два режима работы – поднятие и опускание стекла, которые зависят от положения управляющей кнопки.

Некоторые блок управления поддерживают функцию доводчика, когда однократное нажатие на кнопку приведет к полному автоматическому открыванию или закрыванию соответствующего окна. Эту функцию обеспечивает реле времени, установленное в блоке управления. Когда стекло полностью закрыто или открыто, срабатывает концевой выключатель, отключающий питание электромотора.

Поэтому блок управления, при нажатии на кнопку, обеспечивает подачу на соответствующие контакты стеклоподъемника напряжения от аккумулятора.

Как устроен блок управления стеклоподъемником

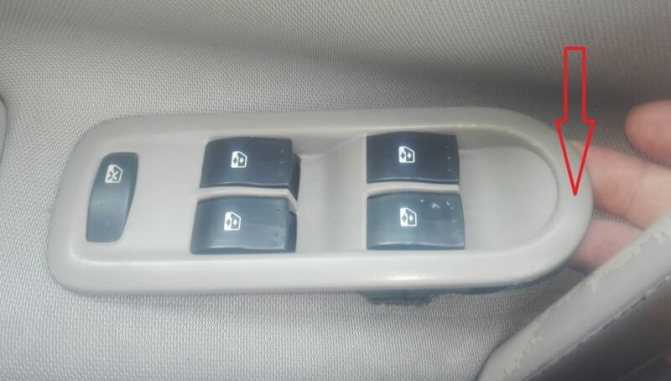

Блок управления – это набор выключателей (переключателей) установленных в удобном корпусе, которые обеспечивают централизованное управление стеклоподъемниками. В некоторых моделях предусмотрена подсветка одной или нескольких кнопок. Он обеспечивает подачу питания на электродвигатели стеклоподъемников в зависимости от положения кнопок управления.

Существуют также блоки управления стеклоподъемниками, которые обеспечивают автоматическое открытие или закрытие окна на определенный уровень. В большинстве таких блоков используют принцип широтно-импульсной модуляции.

Несмотря на сложную электронную схему, принцип работы этого блока аналогичен более простым устройствам – нажатие на кнопку приводит к подаче питания на электродвигатель стеклоподъемника.

Он состоит из:

• разъема;

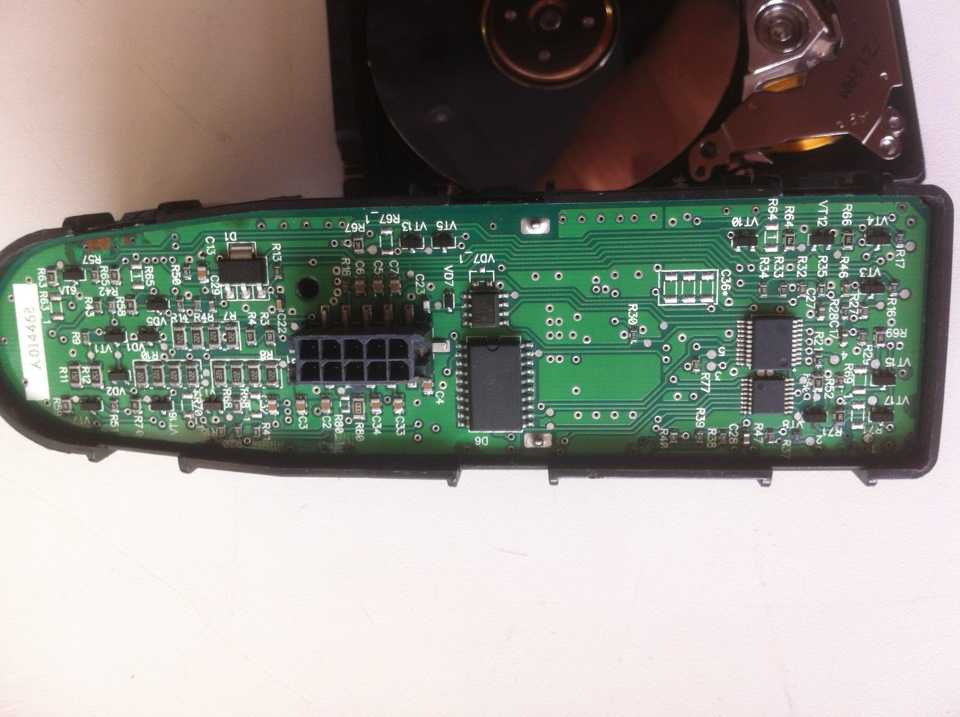

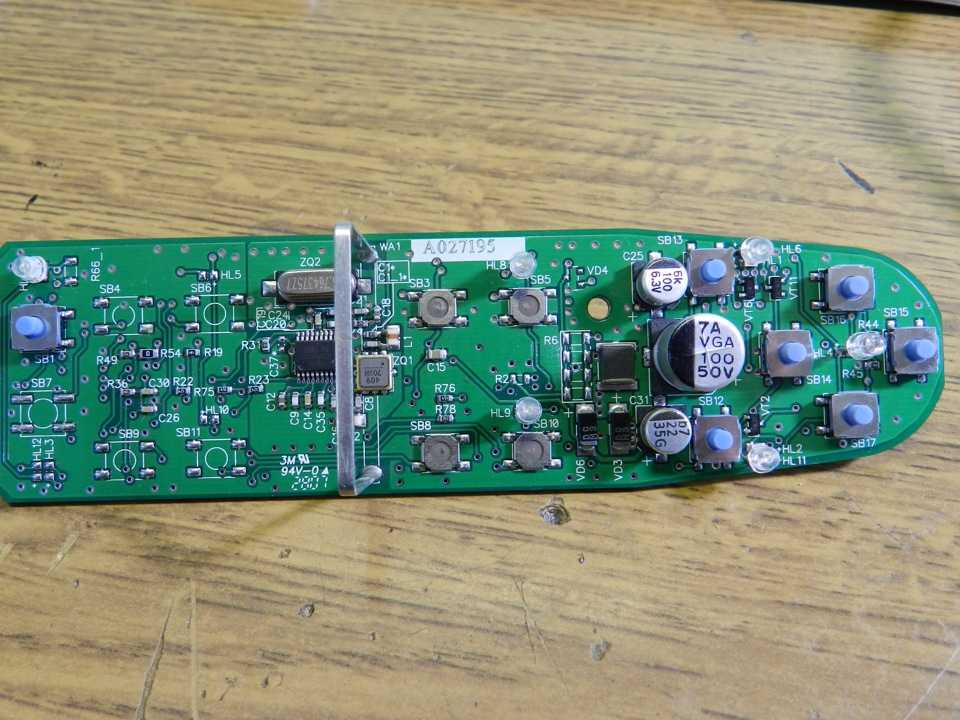

• печатной платы;
• механизма кнопок;
• светодиодов подсветки.

Как подключают блок управления к бортовой сети и стеклоподъемникам +

Если блок управления и стеклоподъемники выпущены одним производителем, то их разъемы полностью соответствуют, поэтому достаточно придерживаться указанного в инструкции по установке порядка подключения. Эту операцию выполняют после того, как полностью проложили проводку к дверям, прикуривателю и сигнализации. Если же производители блока управления и стеклоподъемников различаются, потребуется схема всех устройств. Она позволит определить, какие выводы разъема подключены к соответствующим кнопкам или электромоторам.

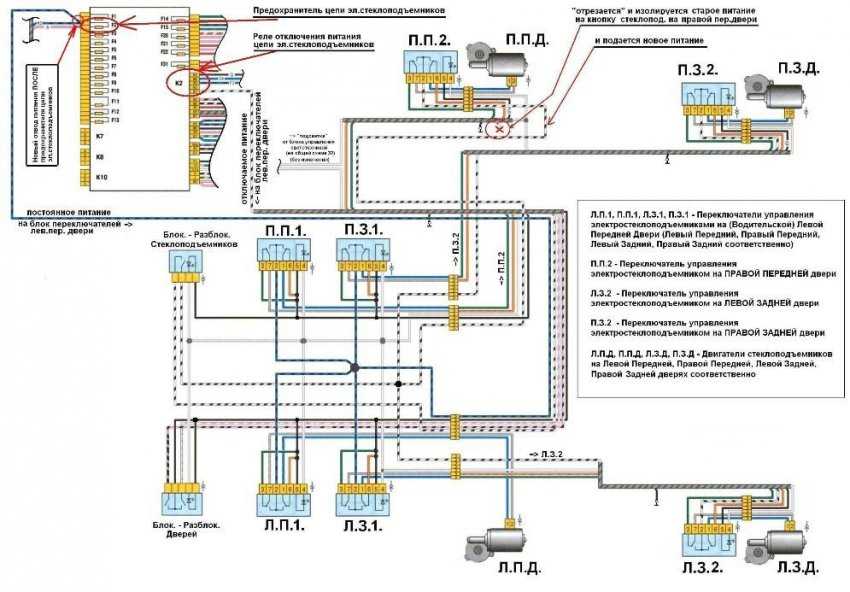

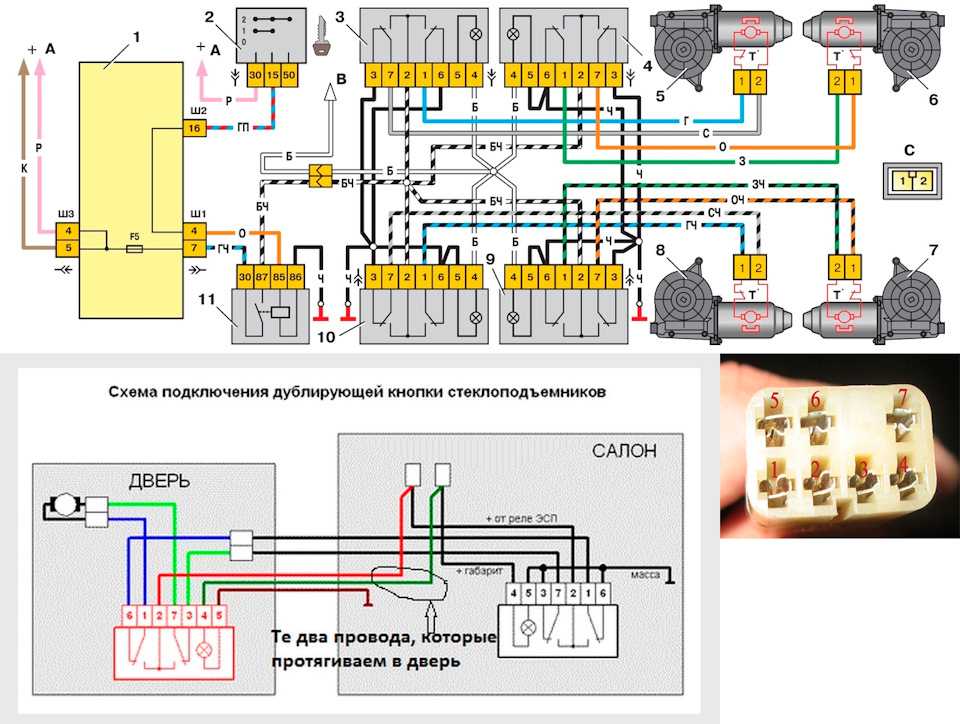

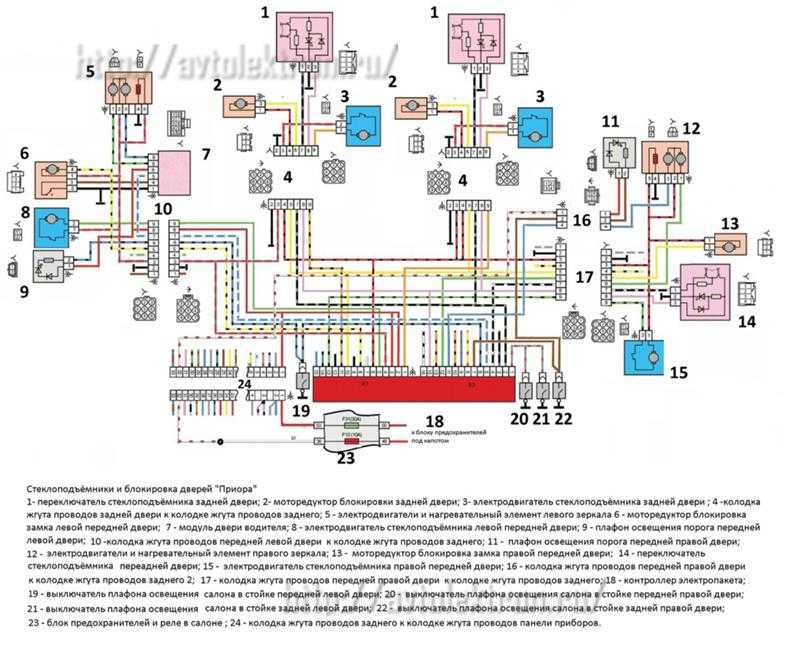

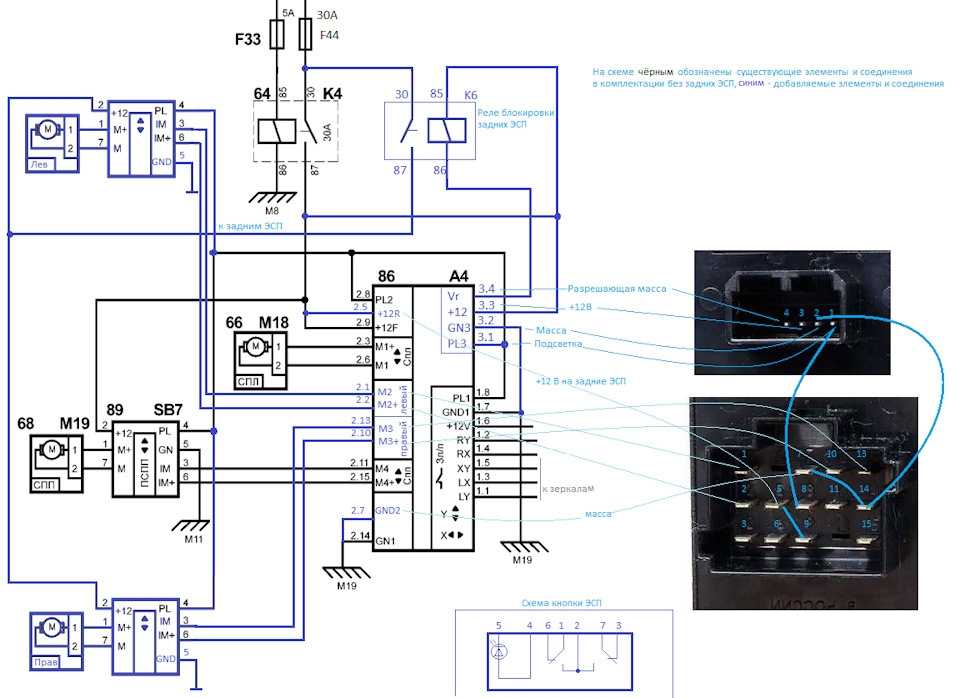

Если вы по каким-то причинам не смогли достать схему блока управления или стеклоподъемников, обратитесь к любому автоэлектрику. Ранее мы уже писали как установить электростеклоподъемники на ВАЗ своими руками. Он вскроет корпус блока управления и по печатной плате нарисует вам схему устройства, а также определит, какие контакты стеклоподъемника отвечают за поднятие и опускание стекла.

Для подключения вам потребуется вставить в ответную часть разъема соответствующие проводы и обжать их. Не забудьте установить предохранитель в цепь питания блока управления. Это позволит избежать короткого замыкания из-за ошибок монтажа или других проблем. Если вы устанавливаете новый блок управления, убедитесь, что рабочий ток его переключателей соответствует рабочему току исполнительных устройств.

В противном случае придется устанавливать дополнительные реле, которые позволят избежать перегрузки кнопок.

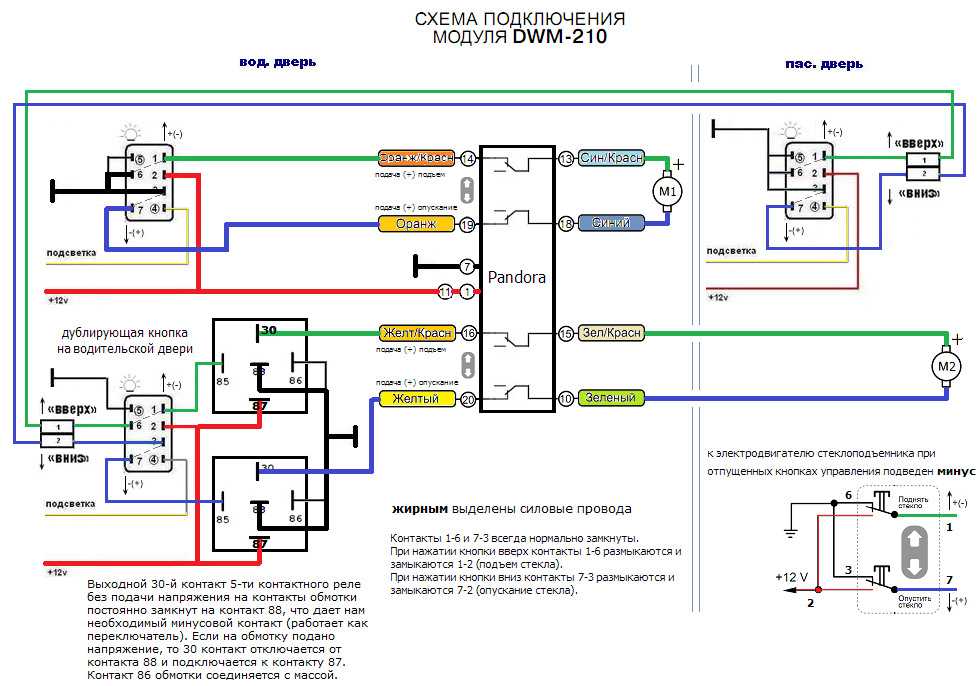

Для подключения к сигнализации (это обычно делают для реализации функций управления центральным замком и доводчиком стекол) необходимо определить контакты, подающие сигнал на центральный замок и доводчик. После чего подключить их к соответствующим контактам блока управления. Закончив монтаж, необходимо в первую очередь измерить потребляемый всей системой ток.

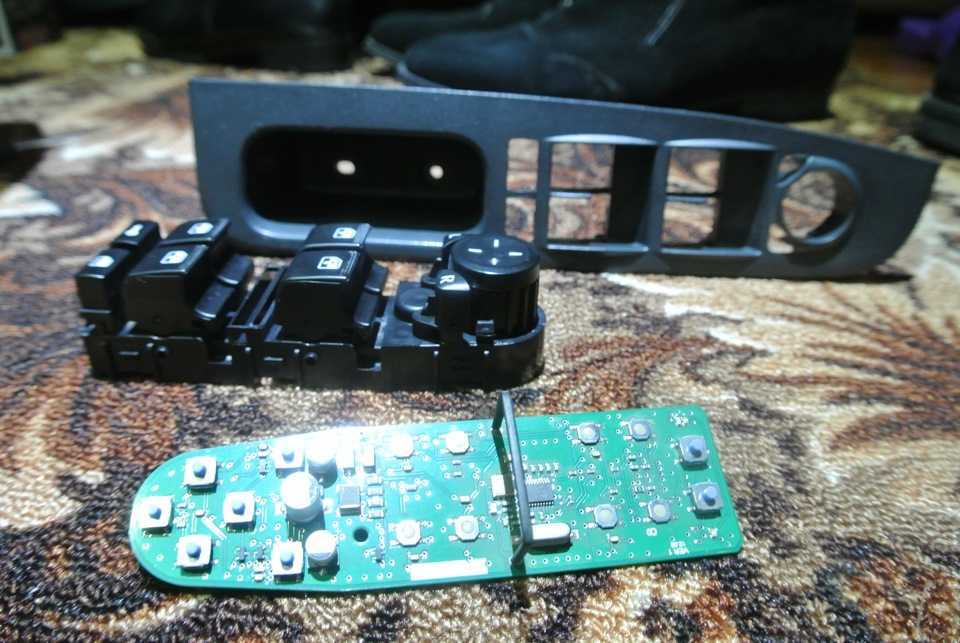

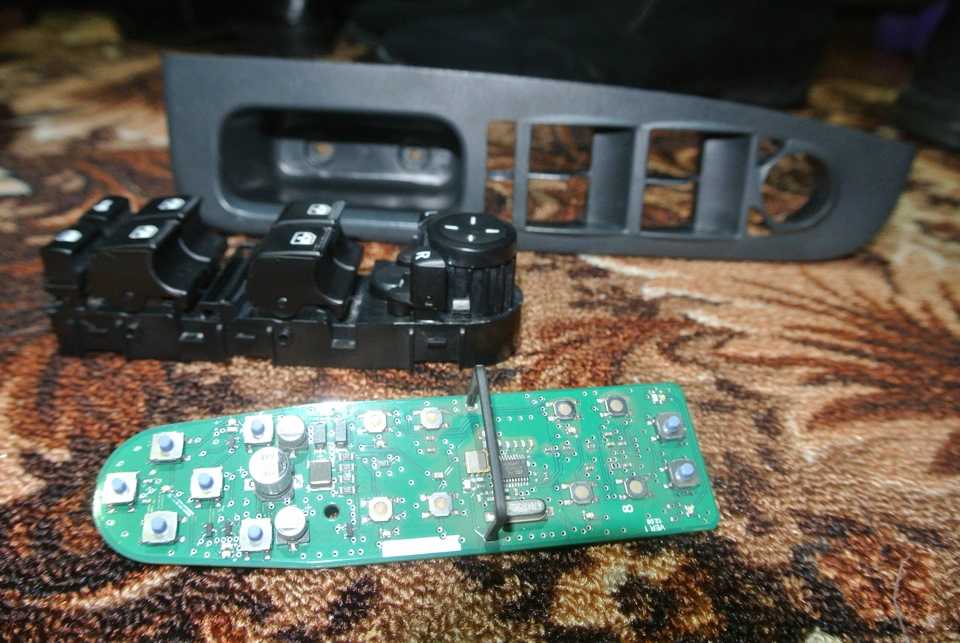

Производим сборку блока кнопок

Для начала, перед запаиванием всего на место, необходимо подготовить плату и фишку с контактами. Там нужно так же очистить ненужные окислы и освободить отверстия от остатков припоя для установки реле.

После запаивания всего на место, соединяем снова плату и ту часть которая будет фишкой для подключения проводов

Обратите внимание, что при заводской сборке плата просто туго насаживалась на контакты. Я решил их немного обпаять для лучшего контакта, так после демонтажа, вероятно плата уже не сядет так туго

Обпаянные контакты

На этом всё! Думаю дальнейший процесс сборки описывать не к чему. Скажу только, что после этого несложного ремонта, стеклоподъёмники заработали как надо, чётко и без запинок.

Ищем причину поломки и устраняем её

Прежде чем приводить в действие механизм стеклоподъёмника, нужно вставить ключ в замок зажигания и запустить двигатель автомобиля. Если стёкла при нажатии на кнопку не меняют своего положения, стоит искать причину и устранять её. Все возможные проблемы делятся на две группы: электрические и механические.

Электрические поломки

Неисправности этого характера одинаковы для всех систем, которые управляют движением стёкол в автомобиле. Для их выявления стоит проделать следующие действия:

1. Проверяем выключатели и предохранители.
2. Проводимость электрического тока необходимо проверить в том случае, если стёкла не приходят в действие только на некоторых дверях (чаще задних) или работают только от главного блока управления.
3. Если предыдущие действия не принесли результата, то стоит провести осмотр проводов на предмет разрывов. Наличие на них гари или отсутствие цельности изолирующей системы служит поводом осуществить замену проводов.
4. Осматриваем мотор стеклоподъёмника, который элементарно мог поломаться. Нужно подготовить схему электропроводки вашего авто, чтобы измерить напряжение на моторе и проверить саму проводку. Для этого потребуется вольтметр или обычная лампа с проводом.

Для проверки напряжения нужно подсоединить на концы моторчика вольтметр, включить зажигание автомобиля и нажать любую кнопку, которая активирует систему управления стёклами. В том случае, если стёкла не подают признаков жизни, а вольтметр отображает наличие напряжения, то необходима замена мотора стеклоподъёмника.

Механические поломки

Электроника выходит из строя не так часто, как механические детали, которые создаются из пластмассы. Если мотор подаёт признаки жизни, но со стеклом ничего не происходит, то можно смело предполагать о неисправности внутренних деталей. Вариантов может быть несколько:

1. Холостая работа зубчатого колеса, которое потребуется заменить. Здесь не обойтись без разбора дверных панелей, извлечения неисправной детали и установки новой комплектующей.
2. Обрыв троса возникает очень часто. Причин для этого может быть несколько. Истечение срока эксплуатации или перепады температурного режима, что делает трос хрупким. Об этой проблеме вы узнаете по стеклу, которое опустится в самую нижнюю часть двери. Здесь выход только один: открываем дверь, разбираем её карту, снимаем оборванный трос, устанавливаем и регулируем новый. При этих манипуляциях стёкла должны быть закрытыми.
3. Рычаги стеклоподъёмника ломаются редко, но исключать эту проблему не стоит. Их замена осуществляется быстро и не вызывает особых проблем.
4. Не стоит исключать механическое повреждение направляющих элементов, по которым стекло перемещается.

Принцип работы

Почему не работают стеклоподъемники или не поднимается только правый стеклоподъемник? Чтобы точно понять, по какой причине произошла неисправность, желательно ознакомиться с принципом работы узла. Обычно такая система обладает трапециевидной конструкцией, которая позволяет осуществлять поднятие и опускание стекол посредством нажатия на выключатели. Сами кнопки могут быть расположены во всех картах дверей авто или находиться только в водительской двери. Также стоит отметить, что в каждой двери монтируется электродвигатель, который функционирует в двух направлениях.

Кроме того, каждая система оснащается специальным реле, предназначение которого заключается в контроле напряжения, поступающего на электродвигатели конструкции. В зависимости от транспортного средства, некоторые модели авто могут быть дополнены автоматическими выключателями, которые устанавливаются отдельно для каждого электродвигателя. Использование таких конструктивных элементов позволяет обеспечить нормальную работу всей системы, если плохой работает стеклоподъемник только на одной двери.

17.18. Снятие стеклоподъемника стекла двери

На автомобилях с электрическими стеклоподъемниками предварительно отсоедините провод от отрицательной клеммы аккумуляторной батареи.

ПОСЛЕДОВАТЕЛЬНОСТЬ  РАБОТ

1. Поднимите стекло вверх до упора.
2. Снимите внутреннюю обивку двери

Осторожно снимите с рамы двери влагозащитную пленку, так как поврежденная пленка будет пропускать воду. 3

Отверните два винта крепления задней направляющей стекла и достаньте ее из двери.

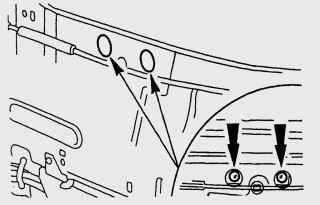

Рис. 16.26. Расположение отверстий, через которые возможен доступ к винтам крепления стекла к стеклоподъемнику

4

Осторожно опустите стекло (кратковременно подсоедините контактный разъем стеклоподъемника) так, чтобы винты крепления стекла к стеклоподъемнику установились напротив отверстий в панели двери (рис. 16.26)

5. Отверните винты крепления стекла к стеклоподъемнику.
6. Полностью опустите боковое стекло.
Поскольку теперь отсутствует задняя направляющая, придерживайте стекло рукой.
7. Соблюдая осторожность, широкой отверткой поднимите с двери резиновое уплотнение стекла.
8. Наклонив стекло вперед и наискось, вытяните его вверх из рамы двери.

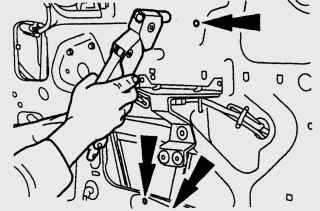

Рис. 16.27. Высверливание заклепок крепления стеклоподъемника

9. Высверлите заклепки крепления стеклоподъемника (рис. 16.27).
10. Наклоняя и поворачивая, достаньте стеклоподъемник из двери.
11. Отсоедините контактный разъем от двигателя электрического стеклоподъемника. Отверните три болта крепления электродвигателя и выньте его из двери.

Рис. 16.28. Крепление стеклоподъемника новыми заклепками

12. Вставьте новый стеклоподъемник в дверь, установите на место и закрепите новыми заклепками с потайными головками (рис. 16.28).
13. На моделях с электрическими стеклоподъемниками установите электродвигатель и закрепите его винтами.
14

Осторожно установите стекло в дверь. 15

Поднимите стекло вверх, предварительно вытянув направляющую стекла.
16. Полностью опустите стекло и установите резиновое уплотнение стекла в раму двери.
17. Поднимите стекло вверх до упора и установите нижнюю направляющую стекла.
18. Опустите и поднимите стекло. При заедании отрегулируйте положение направляющих, затем при полностью опущенном стекле надежно затяните винты крепления направляющих.
19. Поднимите стекло вверх так, чтобы резьбовые отверстия для винтов крепления стекла к стеклоподъемнику установились напротив отверстий в панели двери. Вверните винты и затяните их моментом 10 Н·м.
20. Дальнейшая установка проводится в последовательности, обратной снятию.

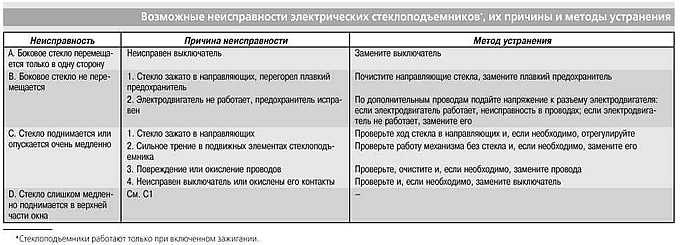

ПРАКТИЧЕСКИЙ СОВЕТ

Электрический стеклоподъемник не работает во время движения

Неисправность переключателя.
Снимите переключатель на другой двери и подсоедините его к контактному разъему вместо неисправного переключателя. Если разъем в рабочем состоянии, можно закрыть окно.

Обрыв провода к электродвигателю.
К разъему электродвигателя проведите дополнительный провод от аккумуляторной батареи (если отсутствует положительное напряжение) или от «массы» (если отсутствует «масса») и закройте окно.
Повреждение электродвигателя.
Снимите обивку двери. Отверните винты крепления стекла к стеклоподъемнику и поднимите его вверх. Временно закрепите стекло в этом положении прочной липкой лентой или подоприте снизу подходящим деревянным бруском. Естественно, это только временные меры.

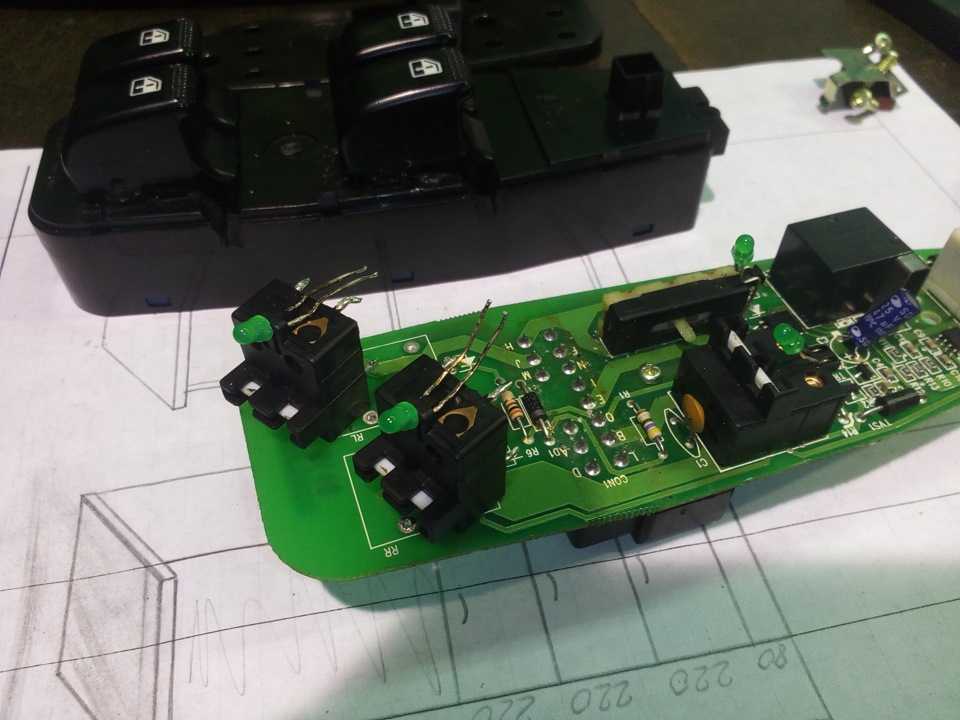

Выпаиваем кнопки.

У каждой кнопки три вывода, кнопок в блоке четыре штуки — это только на передние стеклоподъёмники, и такой же второй блок из четырёх кнопок для подъёмников задних.

Для выпаивания понадобится паяльник 25 Ватт, вполне хватит, и оплётка для удаления лишнего припоя, такая продаётся в радио магазинах. Но можно и самому добыть из старых проводов, не обязательно что бы она была медной, главное что бы припой хорошо впитывался ей. (Эта же оплётка на Алике) Ещё один способ — применит отсос припоя, тоже удобная штука для выпаивания радиоэлементов с множеством выводов. А это, его вариант с того же магазина

Я пользуюсь оплёткой для выпаивания

• Вот уже одна кнопка выпаяна

• А вот и все четыре кнопки отпаяны (Продолжил на другом месте)

Что делать если стеклоподъемник не работает

Некоторые автомобили (чаще всего) имеют двусторонние переключатели стеклоподъемников. Это функция комфорта, но иногда без видимой причины эта функция комфорта перестает работать.

Это может быть связано с несколькими причинами, но все они связаны с депрограммированием работы окна. Будь то из-за падения напряжения в электрической цепи, замены батареи или просто отсоединения батареи в один прекрасный день, эта функция может перестает работать.

Нет необходимости ни в инструменте, ни в перепрограммировании программного обеспечения , ни в более сложных процессах.

Их решение так же просто, как:

1. Привести окно в нижнее положение.
2. Нажать кнопку «вниз» до ее второй позиции (функция комфортного опускания) и держать ее нажатой в течение 3-5 секунд.
3. Установить окно в верхнее положение.
4. Нажать кнопку вверх до ее второй позиции (функция комфорта вверх) и удерживать ее в течение 3-5 секунд.

Второй вариант

Процедура, которой необходимо следовать, — это остановиться в безопасном месте и открыть дверь с поврежденным окном. Как только это будет сделано, нужно встать между дверью и салоном автомобиля.

Движение должно быть медленным и плавным, крепко держа стекло в руках, не скользя. Идея заключается в том, чтобы при попытке переместить стекло в нужное положение медленно включить передачу на стеклоподъемнике, и оно начнет расти в результате давления, которое оказывается.

Источник

Установка стеклоподъемников на ВАЗ 2106

В отличие от стекол Жигулей «семерки», на стеклах моделей 2106 устанавливаются форточки. Для шестерки также производятся комплекты передних ЭСП, детали ставятся на машины ВАЗ 2101/2102 (универсал)/2103/2106. В комплект «Форвард» входит:

• два электростеклоподъемника;
• винты, болты и шайбы;
• декоративные заглушки;
• фиксаторы;
• переходные пластины;
• провода с разъемами для подключения;
• две кнопки.

Рекомендуем: Признаки неисправности регулятора давления топлива

Установка ЭСП производится так же, как и на автомобиле 2107, работу начинаем с разборки двери. Старый механический стеклоподъемник можно оставить на месте, перерезав тросики механизма. Дальше поступаем следующим образом:

• отсоединив держатель стекла от МСП, поднимаем стекло наверх;
• закрепляем его в верхнем положении малярным скотчем;
• собираем подъемник с переходной пластиной;
• для установки ЭСП просверливают два отверстия (согласно инструкции в паспорте «Форвард);
• заводим ЭСП через нижнюю нишу в двери и крепим его двумя винтами;
• совмещаем установленный электростеклоподъемник со стеклом, устанавливаем винты;
• монтируем кнопки, с помощью электропроводки подключаем их к ЭСП.

Установка стеклоподъемников на ВАЗ 2106 выполняется несложно, необходимо только делать все по инструкции.

Принцип работы системы стеклоподъемников

Автоматический стеклоподъемник – это электромеханическое устройство, которое позволяет закрывать или открывать окна автомобиля. Основной принцип работы – передвижение стекла при помощи передачи усилия с редуктора устройства на само стекло.

В основе конструкции узла лежат четыре основных составляющих:

1. Редуктор, он же – приводной механизм. Обеспечивает создание усилия для передвижения стекла в двери. Работает в паре с зубчатой или червячной передачей. Такая компоновка позволяет открывать окно на нужную высоту. При этом оно не падает и не опускается.
2. Устройство включения и выключения. Проще говоря – кнопка, которая регулирует вылет стекла по высоте.
3. Непосредственно стекло.
4. Подъемный механизм. Устройство, которое передает усилие с редуктора на стекло. Данный механизм может иметь разный принцип работы:

• передача усилия через реечную систему;
• подъем стекла посредством тросов;
• передача усилия через систему рычагов.

В зависимости от используемой системы передачи усилия, говорят о реечном, тросовом или рычажном механизме стеклоподъемника. В современных автомобилях чаще всего можно увидеть два последних варианта. Несмотря на простоту конструкции, узел может начать работать некорректно или вовсе выйти из строя.

Проблемы с электрикой

Начинать диагностику неисправности лучше с проверки состояния предохранителя, который отвечает за работу стеклоподъемников в ВАЗ 2110. Обычно он стоит под номером F5. При необходимости предохранитель необходимо заменить новым. Если же он целый, приступайте к следующему этапу. Вам понадобится 12-вольтовая лампочка с двумя проводами, подходящими к ее плюсу и минусу.

Присоедините провода к клеммам моторчика механизма поднятия стекла и нажмите кнопку. Если лампочка загорится, проводка в порядке, а если нет, начните просматривать провода на предмет разрыва. Также не забудьте проверить соответствующее реле.

Еще одна проблема с цепью электрической проводки – это когда окно открывается по нажатию на кнопку, но после ее отпускания стекло вновь поднимается. В некоторых случаях кнопка не работает, пока не выключишь-включишь зажигание. Эти признаки указывают на неисправность кнопки, поэтому можно попробовать снять ее и зачистить контакты, а при необходимости заменить новой.

Простой способ поднять стекло, если отказал стеклоподъемник

Иногда случается, что по пути куда-то отказывает стеклоподъемник. Причин может быть несколько и без сервиса их определить очень проблематично, ведь в современных машинах множество электронных узлов, в которые даже заглядывать страшно, так как можно что-то повредить и влететь на дорогой

ремонт!

Стеклоподъемники отказывают очень редко, чаще всего выходят из строя кнопки управления стеклоподъемниками, ведь их мы нажимаем постоянно, тем более если машина не новая, то риск поломки намного больше.

Но что делать, если стекло опустили, а обратно оно не поднимается?

В таком случае нельзя опускать стекло еще ниже, ведь поднять его без снятия обшивки вряд ли получится.

Чтобы поднять стекло придется его обхватить с двух сторон и тянуть вверх до полного подъема, но это всего лишь полдела.

Чтобы стекло не опустилось обратно нужно его чем-нибудь зафиксировать. Желательно из мягкого, но плотного материала.

Если у вас в машине завалялся блокнот, то он отлично справится с этой задачей. Нужно открыть его и несколько страниц вставить между уплотнительной резинкой и стеклом

, главное, чтобы страницы входили плотно иначе на кочках стекло может опуститься.

Сделав такую не хитрую манипуляцию, можно спокойно ехать в сервис и уже там устранять неисправность.

Спасибо за внимание!

Если совет вам понравился, то ставьте лайк и подписывайтесь на канал, я буду очень благодарен!

Источник

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

1. Сначала снимите обшивку дверей.

2. Отключите все провода.

3. Отсоедините редуктор и замените его на новый.

Возможные причины неисправностей стеклоподъемника

Когда в машине не работает стеклоподъемник, нарушается комфорт. Чтобы обнаружить и устранить причину, снимите дверную карту и убедитесь:

• что механизм цел;
• в него не попали посторонние предметы;
• тросик не оборван, и его не заклинило.

Если визуально не удалось выяснить, почему не работает стеклоподъемник в авто, обратите внимание на БУ.

Блок управления

Сложный узел, часто соединенный с центральным замком, выполняет несколько функций:

• перемещает стекла;
• автоматически останавливает приводы, когда окна в крайних точках;
• блокирует задние двери, если в машине находятся дети.

Блок управления

Есть несколько случаев поломки блока.

Стеклоподъемник не отзывается на нажатие управляющих клавиш

Возможно, проблема в предохранителях либо нарушены провода в гофре, находящейся между кузовом машины и дверью. Осмотрите «слабое место», ощупайте каждый провод в скрутке. Если обрыва обнаружить не удалось, прозвоните всю проводку.

Стекла достигли крайних точек, а приводы продолжают работать

Отказали концевые выключатели. Хотя детали считают ремонтопригодными, но восстанавливать их трудно. Поэтому концевики меняют целиком.

Сброс настроек ЭБУ

Режим «авто» на стеклоподъемнике не работает, когда снимают клеммы с аккумулятора или разъемы с блоков управления. Перепрограммируйте блок:

1. Нажмите кнопку, опустите стекло.
2. Удерживайте клавишу нажатой 3-4 секунды, пока не услышите характерный щелчок из блока.
3. Затем таким же образом поднимите стекло.

Кнопки управления

Аналогичную манипуляцию проделайте для каждого окна. Если управление пассажирских стекол с водительского места не предусмотрено, перепрограммируйте каждую дверь отдельно.

СП работает нештатным образом, отдельные опции не включаются

Нарушена проводка, в блок попала влага. Коррозию электронных плат удалите протиранием спиртом, а контакты и разъемы обработайте силиконовой смазкой в виде спрея.

Хаотичная работа стеклоподъемников

Это «дезориентирует» центральный замок. Тогда механизм тоже перестает работать.

Дефицит смазки

Все входящие в зацепление детали устройства работают со смазкой, которая может загустеть и высохнуть.

Если «заело» стеклоподъемник в машине, значит, не хватает масла, получился перекос направляющих (хотя они и сами могли деформироваться).

Когда стекло двигается неровно, с сопротивлением, заклинивает, значит, шарниры и подъемная каретка закисли без смазки.

Шарниры через масленку смажьте машинным маслом. На подвижные элементы нанесите консистентную смазку. Окислы промойте спреем, вычистите. Также смажьте механизм.

Электрическая часть

Столкнувшись с проблемой, вооружитесь мультиметром и стандартным набором инструментов.

Проверьте:

• Предохранитель. Если элемент неисправен, замените его, поищите причину, почему перегорел элемент.
• Напряжение. Снимите обшивку, замерьте напряжение на выходах элетромоторчика (норма – 12-12,4 В). Если обнаружили меньший показатель, осмотрите проводку или прозвоните отдельные ее участки. Заодно проверьте разъемы: через закисшие соединения ток не проходит.
• Контакты. Зачистите их, покройте пластичной смазкой.

Ремонт стеклоподъемника

Простая причина неработающих стеклоподъемников – кнопки управления. Замкните их напрямую: исправные клавиши закрывают окно. Если реакции нет, замените кнопку.

Моторчик

Этот компонент – нагруженная часть СП. В электромоторе также возникают типичные проблемы.

Залипание щеток к ротору

Следствие коррозии или повышенной температуры мотора. Для устранения залипания:

1. Снимите моторчик.
2. Наждачной бумагой почистите ротор.

Износ пластиковой шестерни

Когда стекло двигается рывками, заедает, действуйте пошагово:

1. Снимите моторчик.
2. Демонтируйте переднюю крышку.
3. Отверткой подденьте шестерню, извлеките из корпуса.
4. Поставьте новую деталь.

Изношенные подшипники издают воющий звук при работе электростеклоподъемников. Заменить дефектные детали просто: вы добрались до шестерни, сняли ее, теперь выбейте вал, применив выколотку. Далее спрессовывайте подшипник, устанавливайте новый.

Как открыть окно при неработающем СП

Иногда проблемы возникают в пути, а возможности самостоятельного диагностирования, и тем более ремонта, существенно ограничены. Как в подобных случаях поднять стекло, если стеклоподъемник отказывается работать? Мы собрали небольшую подборку советов, которые помогут вам выйти с честью из такой неприятной ситуации:

• достаточно отвертки или плоскогубцев, чтобы снять дверную обивку. Это позволит отсоединить стекло от исполнительного механизма, после чего его можно будет поднять или опустить руками. Чтобы зафиксировать его в верхнем положении, стекло придётся подпереть чем-нибудь подходящим, хотя бы палкой. В таком состоянии можно эксплуатировать машину несколько дней, пока не появится возможность проведения полноценного ремонта;
• часто удаётся поднять стекло вручную, зажав его между ладонями рук и с усилием потянув вверх. Если край окна не виден, нужно будет снять резиновые прокладки, а если это не поможет – приступать к предыдущему пункту;
• часто неработоспособность СП вызвана банальным разрядом АКБ, особенно после длительного простоя. Проблема решается подзарядкой аккумулятора. Можно попробовать «одолжить» его у соседа, хотя бы для поднятия стекла. Но если вы спешите, а сердобольного соседа не нашлось, попробуйте с высокой частотой нажимать клавишу «Вверх» – иногда стекло действительно начинает понемногу подниматься;
• поднять опущенное стекло, если не работает стеклоподъёмник, можно варварским способом, называемым «рыбалкой». Он заключается в использовании достаточно прочного крючка, который протискивается в промежуток между дверью и окном. Водя его вниз/вверх и в стороны, можно зацепиться за исполнительный механизм и попробовать тащить стекло вверх этим крючком;
• если СП не реагирует на ваши действия, нужно проверить, поступает ли питание к электромоторчику. Делается это следующим образом: включите зажигание, а затем – верхний плафон, после чего нажмите кнопку стеклоподъёмника. Если питание на мотор поступает, интенсивность свечения на мгновение снизится. В этом случае можно попытаться реанимировать двигатель, нажав на кнопку ЭСП и ударив кулаком с немаленьким усилием по ручке, посредством которой вы открываете дверь. Иногда это помогает – если причина кроется в подклинивании червяка из-за изношенных зубьев пластиковой шестерни редуктора. Обычно это происходит в крайних (чаще нижнем) положениях стекла;
• если стеклоподъёмник не опускается, причина может скрываться в пробитой электропроводке. В таких случаях необходимо открыть дверца и вынуть кожух с проводами. Чтобы проверить отсутствие контакта, понадобится помощь друга, который утопит кнопку СП, а вы в это время поочерёдно будете дёргать каждый из проводов. Если стекло задёргается – вы нашли неисправность, и даже сможете её самостоятельно устранить;
• если вы убеждены, что моторчик цел, и проблема не в неисправном редукторе (если стекло опустилось в обычном режиме, без рывков и подозрительных звуковых эффектов, но подниматься не желает), попробуйте переставить провода, идущие к двигателю, после чего нажмите клавишу «Вниз». Если стекло поднимется, опустить его до проведения ремонта можно будет, выполнив данную процедуру повторно.

Надеемся, что эти советы помогут вам временно решить проблему неработоспособного электростеклоподъёмника.

Ремонт кнопок управления стеклами в авто, своими руками

Для начала нужно извлечь блок кнопок из дверей, это не сложно.

Блок кнопок управления стеклоподъёмниками автомобиля Рено

Для этого нужно поддеть и потянуть блок вверх, но обязательно с той стороны как на фото, где указано стрелкой.

Далее освобождаем кнопки от проводов и извлекаем их из корпуса. Что бы отсоединить фишки с проводами нужно на этих фишках нажать язычок фиксатора в сторону указанной стрелкой. См Фото. И затем, раскачивая стягиваем фишки.

Снимаем фишку с проводами

Далее отжимаем фиксаторы удерживающие кнопку в корпусе блока — вы их увидите и вот кнопки передних стеклоподъёмников уже на рабочем столе.

Извлечённый блок кнопок на рабочем столе

Принцип работы

В конце 80-х, в начале 90-х годов, когда большинство людей были не столь избалованными изобилием зарубежных автомобилей, обладать собственной машиной, в которой есть автоматический открыватель стекол, в то время считалось роскошью. Но, тем не менее времена изменились теперь найти автомобиль, который оборудован ручкой, которую надо крутить, чтобы вдохнуть воздуха вряд ли у вас выйдет. Электрический привод стеклоподъемника в настоящее время считается оснащением современных автомобилей, как зеркала и стеклоочистители. Это устройство, которое отвечает за подъем или спуск стекол, почти никто не видел.

Электропривод выглядит так, как в школьное время на уроках физики электрический мотор для опытов, чья сила воздействовала на устройство зубчато-винтовой передачи. В ее основе пролегает якорь с обмоткой, в корпусе в форме цилиндра, а внутри расположен статор.

Стержень, расположенный в центре соединен со спиралью, которая напоминает устройство мясорубки. Как только начинает вращаться ротор, зубчато-винтовая передача придает силу на зубчатое колесо, которое и выполняет механизм поворота ручки. С помощью данного процесса происходят воздействия на механизм подъемника, который поднимает и опускает стекло. Однако стоит сказать, что для подъема стекол на каждую дверь автомобиля предназначается собственный мотор.

Так выглядит моторчик стеклоподъемника

P.S. Правильно снимаем стеклоподъёмник

С тем, как снять стеклоподъёмник, проблем возникнуть не должно. Поскольку здесь всё просто:

• орудуем отвёрткой, откручивая крепёжные элементы, которые держат обшивку;
• снимаем плёнку защитную;
• откручиваем моторчик;
• отсоединяем узел, после этого стекло должно передвигаться легко от давления руки;
• откручиваем оставшиеся крепления на механизме стеклоподъёмника.

Стекло необходимо поддерживать и аккуратно снимать, чтобы оно не разбилось, не треснуло или не надкололось.

Раз уж вам пришлось разбирать двери и добираться до внутренней системы, то выделите время на смазывание всех элементов, которые поддаются трению. Таким образом, работа стеклоподъёмников продлится, а подготовка автомобиля к зиме станет на один пункт короче.

Инструкция по самостоятельной диагностике привода

— не такое сложное занятие, как может показаться на первый взгляд.

Делается это следующим образом:

Необходимо снять обшивку нужной двери, открутив шурупы.
Открутить ручку двери, а также пластик с внутренней стороны.
После этого нужно аккуратно вытянуть обшивку снизу вверх.
Отсоединить динамик, который закреплен в двери.
Через свободные отверстия нужно открутить шурупы, которые держат стекло
Важно: выкручивая шурупы, нужно соблюдать предельную осторожность, чтобы стекло не разбилось.

Стекло извлечь.
Далее нужно открутить механизм и извлечь его, при этом запоминая, где какой контакт был подсоединен, чтобы при замене все сделать в таком же порядке.
После извлечения можно разобрать моторчик, чтобы тщательно обследовать его и прочистить. Также почистить можно обмотку, только очень осторожно, чтобы не повредить контакты
Если контакты окислились, их необходимо заменить, а механизм собрать.
Замена стеклоподъемника и сборка происходит в обратном порядке.. Замена стеклоподъемника

Замена стеклоподъемника

Цена вопроса

На фотографиях ниже предоставлена информация о стоимости стеклоподъемника. Кроме этого, можно увидеть некоторые варианты этих устройств.
