Как заменить ремень грм на форде эскорт своими руками?

Подготовка к замене

Перед тем как приступить к замене ремня ГРМ, необходимо провести подготовительные работы. Они включают ознакомление с техникой безопасности, подготовку инструментов и расходников.

Не стоит пренебрегать подготовкой инструментов. При неправильно подобранном инструменте автовладелец рискует повредить двигатель. Учитывая, что стоимость восстановительных работ начинается от 65 000 рублей, лишний раз не стоит рисковать.

Необходимые инструменты и материалы:

После подготовки всех инструментов и расходников самое время позаботиться о своей безопасности. Для этого нам нужно запомнить два основных правила техники безопасности. Первое: все технические работы выполняются строго в двухслойных прорезиненных перчатках. Второе: перед началом ТО необходимо отсоединить клеммы от аккумулятора, чтобы защитить бортовую сеть от короткого замыкания.

3.6.8 Замена зубчатого ремня / Ford Escort

Привод газораспределительного механизма

1 – натяжной ролик;
2 – крышка;
3 – пружина;
4 – шкив;
5 – зубчатый ремень;
6, 8 – шпонка;
7 – шкив водяного насоса;
9 – направляющий фланец;
10 – шкив коленчатого вала;
11 – шкив клинового ремня

Крышки зубчатого ремня, устанавливаемые на двигатели CVH

А – крышка двигателя изготовленного до 2/82;
В – крышка двигателя изготовленного с 2/82

Замена зубчатого ремня производится через 60000 км пробега автомобиля.

1. Снять провод массы с аккумулятора.
2. Ослабить нижние болты крепления, отвинтить верхний натяжной болт генератора, отклонить генератор к двигателю и снять приводной ремень.
3. Отвинтить 4 болта крепления крышки зубчатого ремня и снять ее (см. рис. Крышки зубчатого ремня, устанавливаемые на двигатели CVH).
4. На моделях двигателей, изготовленных с 2/82, крышка зубчатого ремня состоит из двух частей, причем каждая имеет свою резиновую прокладку. На нижней крышке имеется метка для установки первого цилиндра в ВМТ.
5. Нижнюю крышку можно снять только после снятия шкива с коленчатого вала.
6. Провернуть коленчатый вал двигателя до совмещения (указано стрелкой) меток на шкиве распределительного вала и головке блока цилиндров.
7. Совместите метки на шкиве коленчатого вала и корпусе масляного насоса.
8. Зафиксировать коленчатый вал двигателя, для чего снять стартер и зафиксировать зубчатый венец маховика.
9. Отвинтить болт крепления и снять шкив коленчатого вала.
10. Ослабить болты крепления натяжного ролика зубчатого ремня и при помощи отвертки отвести натяжной ролик от ремня, сжимая пружину, и затянуть болты.
11. Для повторной установки зубчатого ремня отметить направление его движения.
12. Снять зубчатый ремень.
Предупреждение

После снятия ремня категорически запрещается проворачивать шкивы коленчатого и распределительного валов, так как может произойти соударение поршней об открытые клапаны, что приведет к серьезному повреждению двигателя.

13. Установить ремень на шкив коленчатого вала, вертикально натянуть его и установить последовательно на шкив распределительного вала натяжной ролик и шкив водяного насоса. Проверить совмещение меток на шкивах, которое не должно измениться.
14. Шпонка (2) на коленчатом валу и метка (1) на корпусе масляного насоса должны совпадать.
15. Ослабить болты крепления натяжного ролика зубчатого ремня. Под действием пружины произойдет натяжение зубчатого ремня, после чего затянуть болты. Если механизм натяжения ремня не содержит пружины, произвести натяжение, повернув натяжной ролик и затянув болты.
16. Установить шкив клинового ремня на коленчатый вал и закрепить его болтом.
17. Провернуть коленчатый вал на два оборота по часовой стрелке и проверить совпадение меток на шкиве распределительного вала и головке блока цилиндров.

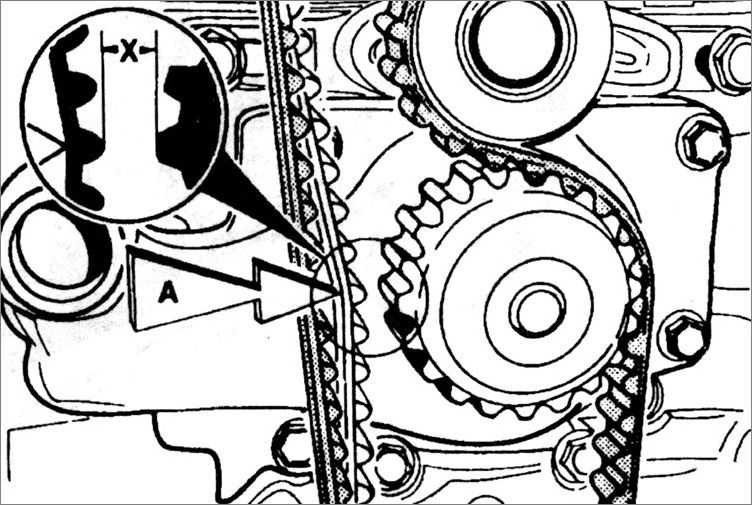

18. Провернуть коленчатый вал на 60° против часовой стрелки (при этом зубчатый шкив распределительного вала смещается на три зуба) и проверить натяжение ремня, для чего нажать в точке А на длинную ветвь ремня в сторону шкива водяного насоса и измерить расстояние X между наружным диаметром этого шкива и вершиной зуба ремня на длинной ветви. Величина этого расстояния должна находиться в пределах 4–6 мм. При невыполнении этого условия произвести повторную регулировку натяжения зубчатого ремня.
19. При невыполнении этого условия произвести повторную регулировку натяжения зубчатого ремня.
20. При использовании специального измерителя натяжения ремня установить его на длинной ветви ремня, причем натяжитель измерителя должен войти в углубление между зубьями.
21. Измеритель должен показать значение от 4 до 6 на работавшем ремне и 10–11 на новом ремне.
Предупреждение

Регулировку натяжения зубчатого ремня производить только на холодном двигателе.

22. Установить крышку зубчатого ремня. Длинные болты (М6х55) крепления крышки устанавливаются сверху.
23. Установить клиновой ремень привода генератора и отрегулировать его натяжение.
24. Установить стартер.

Замена ГРМ и Ford Escort 1.4 бензин

Ford Escort 1.4 . Плохая работа двигателя. Причины и их устранение. Неожиданная находка.

FORD ESCORT 1997 год двс ZETEK 1.6 просто робота .

Ремонт авто — Перебои в работе двигателя CVH Ford — решение проблемы

Форд эскорт 91-96 экскурсия по датчикам под капотом

Признаки необходимости замены

Периодичность замены ремня ГРМ на Форд Эскорт зависит от четырех факторов: пробега автомобиля, года выпуска, модели установленного двигателя и непосредственно признаков износа.

Периодичность смены расходников ГРМ в зависимости от года выпуска и модели двигателя:

Для автомобилей, эксплуатируемых исключительно в городской черте предусмотрена поправка в интервале обновления расходников ГРМ. Она составляет 5 лет.

Признаки, указывающие на необходимость замены ремня ГРМ:

При обнаружении хотя бы одного из выше указанных признаков, необходимо в срочном порядке заменить ремень ГРМ. В противном случае его обрыв неизбежен, а это в свою очередь приведет к серьезным поломкам внутри двигателя и, как следствие, к дорогостоящему ремонту.

Замена ремня ГРМ на Ford Escort с двигателем Zetec 1.6 л. 16v DOHC L1E

Смена ремня ГРМ на авто с двигателем(L1E) Zetec 1.6

После приобретения авто с двигателем (L1E) Zetec 1.6 EFI, в машине был также установлен кондиционер, мне пришлось сразу сменить ремни ГРМ. Обращаться в сервисный центр не было желания, хотелось разобраться и немного получше узнать автомобиль. При этом, конечно, это еще и экономия, при которой затраты связаны только на новые ремешки, ну и если чего-то не хватает докупить из инструментов.

Стоит к приобретению инструментов отнестись внимательнее, в моем случае я возвращался на рынок докупать инструменты несколько раз, как оказалось, стоит откручивать много чего, чтобы добраться к ремням.

Первым делом необходимо купить в магазине динамометрический ключ и ролики к нему.

Следует крутить, пока прорези по горизонтали не соединяться с обратной стороны распредвалов, у меня все получилось. В соединившуюся прорезь устанавливаем планку размером 5 на 230 мм. А теперь приступим к снятию ремня.

Выбор ремня ГРМ

Производитель рекомендует автовладельцам покупать преимущественно оригинальные расходники. В случае если такой возможности нет, то допускается применение расходников от аналоговых производителей. Это относится не только к ремню ГРМ, но и к роликам натяжения и прокладки для крышки блока цилиндров.

Чтобы правильно выбрать новый ремень ГРМ и прочие расходники, автовладельцу нужно следовать ниже изложенным рекомендациям.

Приобретать расходники стоит только у следующих производителей:

При покупке нового ремня нужно учитывать модель и серийный номер двигателя. Он указывает на технические характеристики, которыми должен обладать расходник: эксплуатационный срок, запас прочности и т.д.

Нужно принять во внимание: эксплуатационный период ремня ГРМ на разных моделях мотора отличается. На двигатели 1,4 устанавливают ремень со сроком службы до 60 000 км

пробега. Модели 1,6 и 1,8i оснащаются расходниками с повышенной прочностью и сроком эксплуатации. В среднем составляет от 80 — до 128 тысяч км. пробега.
