Регулировка и ремонт узла после проверки вакуумного усилителя тормозов
В целом регулировка ВУТ сводится к настройке свободного хода тормозной педали. Чтобы правильно его выставить, необходимо настроить длину штока. С помощью регулировочного болта контролируется зазор/выступ. Правильная настройка положения самого болта позволит установить идеальный момент срабатывания клапанов.
Когда будет закончена проверка на герметичность, не забудьте отрегулировать свободный ход педали тормоза. Настройка длины штока приводит к возникновению зазора, который определяет степень давления на тормозной цилиндр
Поэтому очень важно правильно выставить длину штока и поставить подходящий зазор
Свободный ход педали при неработающем моторе должен составлять от пяти до четырнадцати миллиметров. Этот зазор контролируется болтом, находящимся над плоскостью вакуумного усилителя тормозов. Маленький зазор приводит к заеданию рабочего цилиндра, вследствие чего происходит быстрый износ колодок и повышается потребление топлива автомобилем. Кроме того, машина начинает произвольно притормаживать, как будто вы едете на ручном тормозе. Большой же зазор, напротив, приводит к увеличению хода педали, что свидетельствует о нарушении герметичности в узле.
Выше мы рассказали, как провести проверку работы тормозного вакуумного устройства и отрегулировать его работу в случае необходимости. Теперь скажем несколько слов о его ремонте.
Чтобы обеспечить собственную безопасность при поломке усилителя, безотлагательно примите меры по его ремонту или замене. И если вакуумные шланги в бензиновых автомобилях или насосы в дизельных вы можете заменить самостоятельно, не прибегая к услугам автосервиса, то более серьезные работы рекомендуется доверить профессионалам.
Конечно, это стоит определенных денег, но когда на кону собственная безопасность, лучше не экономить. Обратитесь к специалистам. Они не только грамотно проведут проверку, но и качественно, с гарантией выполнят все необходимые работы
Следует отметить, что после ремонта важно синхронизировать колеса при торможении и провести проверку системы ABS/ESP. Для этого необходим диагностический стенд и специализированное оборудование
Бывают случаи, когда отремонтировать «вакуумник» выходит дороже, чем приобретение усилителя, бывшего в употреблении, но находящегося в исправном состоянии. Поэтому рекомендуется при необходимости поискать устройство на разборках.
Если вы чувствуете уверенность в собственных силах и решили после проверки самостоятельно отремонтировать неисправный вакуумный усилитель, то действуйте следующим образом.
Для начала в моторном отсеке демонтируйте всю обивку и снимите накладку ветрового стекла. Не снимайте трубки, ведущие к ГТЦ. Это может привести к попаданию в систему воздуха
Далее открутите цилиндр от вакуумного усилителя и осторожно наклоните вперед, чтобы предотвратить деформацию тормозных трубок. Шланг передачи вакуума перед этим необходимо снять со штуцера усилителя
Внимательно изучите рекомендации, которые дает производитель и приступайте к демонтажу усилителя. Открутите крепежные болты и отсоедините клемму провода, идущего к стоп-сигналу.
Только после этого снимите педаль, используя специальный инструмент. Если вы хорошо разбираетесь в конструкции автомобиля, то справитесь с проверкой и ремонтом ВУТ. Однако лучше предварительно зайти в Интернет и найти инструкцию со схемой усилителя. Это заметно ускорит реализацию поставленной задачи и повысит ваши шансы на успех.
Вакуумный усилитель тормозов (ВУТ) является одним из главных узлов системы торможения машины. Даже малейшая его поломка может спровоцировать сбой всей системы и привести к серьёзным последствиям.
Нормальные состояния
Следующие состояния считаются нормальными и не являются признаком необходимости обслуживания главного тормозного цилиндра.
- Современные системы тормозов имеют не такую тугую педаль тормоза, как это было в прошлом. При наличии жалобы на низкое усилие на педали следует сравнить это усилие с усилием на педали другого автомобиля, той же самой модели и года изготовления.
- При нормальной работе педали тормоза уровень тормозной жидкости в бачке будет возрастать при нажатии на педаль и падать — при отпускании педали. Номинальный уровень тормозной жидкости (т.е. после нажатия на педаль тормоза и ее отпускания) останется неизменным.
- Следы тормозной жидкости будут присутствовать на корпусе вакуумного усилителя тормозов под опорным фланцем главного цилиндра. Это результат обычного смазывания торцевого уплотнения главного тормозного цилиндра.
- Уровень тормозной жидкости будет падать по мере износа тормозных колодок и накладок.
ПРИМЕЧАНИЕ: Перед выполнением какой-либо диагностики удостоверьтесь в исправности контрольной лампы системы тормозов.
Изменение характера восприятия педали тормоза или ее перемещения — это признаки наличия неисправности в системе тормозов. При диагностировании проблем в системе тормозов признаком наличия проблем считается изменение характера восприятия педали тормоза, включение контрольной лампы и низкий уровень тормозной жидкости. Следующие состояния считаются ненормальными и указывают на то, что главный тормозной цилиндр требует обслуживания.
- Педаль тормоза опускается слишком быстро. Причиной этого может служить наружная или внутренняя протечка.
- Педаль тормоза возвращается слишком медленно. Причиной этого может служить наружная или внутренняя протечка.
- Педаль тормоза опускается слишком низко и/или ощущение «губки». Это состояние может быть вызвано отсутствием тормозной жидкости в бачке гидропривода тормозов, закупорке вентиляционных отверстий крышки бачка или наличием воздуха в гидравлической системе.
- Чрезмерное усилие на педали тормоза. Это может быть вызвано заеданием или наличием постороннего предмета в педали или рычажном механизме педали, закупорке клапана управления или недостаточным разрежением в усилителе.
- Задние тормоза блокируются при легком усилии нажатия на педаль. Это может быть вызвано неправильным давлением в шинах, наличием смазки или рабочей жидкости на тормозных колодках и фрикционных накладках, повреждением тормозных колодок и фрикционных накладок, неправильной регулировкой стояночного тормоза или повреждением или загрязнением клапанов управления давлением в системе тормозов.
- Нестабильное усилие при нажатии на педаль тормоза. Это состояние может быть вызвано неисправностью вакуумного усилителя тормозов, чрезмерным отводом поршней суппорта или неправильной установкой тормозных колодок и фрикционных накладок.
- Горит контрольная лампа системы тормозов. Это может быть вызвано низким уровнем тормозной жидкости, прохождением провода зажигания слишком близко к контрольной лампе низкого уровня тормозной жидкости или повреждением поплавка в бачке.
Статьи по теме
Замена тормозной жидкости: правила и рекомендации
Как снять тормозной диск, даже если он прикипел
Почему горит лампочка abs: причины и последствия
Горит лампочка ручника: как решить проблему
Автоматическая система торможения: что это такое и как работает
Минимальная толщина тормозного диска: не пропустить момент!
Как проверить тормозные диски: несколько простых советов
Тормозной суппорт: разбираемся в назначении и устраняем неисправности
Какой смазкой смазывать суппорты: выбор лучшего состава
Как часто менять тормозную жидкость и зачем это делать
Какую смазку использовать для суппортов: делаем правильный выбор
10 причин, почему клинят задние тормоза
Скрипят колодки при торможении на автомобиле: ищем причину и способы устранения
Ремонт дисковых тормозов: нюансы и советы профессионалов
Регулировка привода стояночного тормоза: почему нужно делать и что понадобится
Как проверить ВУТ и вакуумный шланг
Приостанавливаем ДВС и прокачиваем остановочную
систему, нажав на тормоз шесть-семь раз. Снова заводим авто, держа ногу на
педали. Если при запуске ДВС педаль торможения слегка подвинулась вперед, с вакуумником
все нормально. Если не подвинулась, проверка усилителя тормозов должна быть
проведена тщательнее.
Если при прокачивании остановочной системы возникли
чужеродные шумы, для начала внимательно осматриваем все проводники и клапан,
чтобы определить неисправность – возможно, ее причиной стали механические
повреждения. Внимательно осматриваем основной проводник, соединяющий усилитель
с коллектором ДВС автомашины.
Проверка вакуумного шланга и обратного клапана
Проверка вакуумного шланга и обратного
клапана
Причиной неисправности вакуумника может стать
клапан. Из-за тяжелых условий работы приходят в негодность резиновые прокладки.
Это ведет к дополнительной тяжести клапана в движении или частичному поражению
мембраны. Эти неполадки выявляются уже при визуальном осмотре.
Бывает
так, что в автомашине некорректно работает один из цилиндров. Чаще всего,
автовладельцы думают, что причина этому – амортизация свечей зажигания. Но
такое нарушение может быть связано с изъяном вакуумного усилителя тормозов.
Если, проверяя вакуумный шланг, места соединений и
возвратный клапан, вы не обнаружили никаких неполадок, а проблема осталась,
тогда идем дальше:
- Запускаем
мотор вхолостую. - Затягиваем
ручник. - Просим
помощника надавить на тормоза. - Используя
плоскогубцы, пережимаем вакуумный шланг, предварительно обмотав его тряпочкой
для избежания повреждения. - Если
ДВС не троит и функционирует стабильно, это говорит о неисправности именно
вакуумника.
Устройство и принцип действия ВУТ
Вакуум-усилитель представляет собой металлический «бочонок», состоящий из следующих деталей (нумерация в списке совпадает с позициями на схеме):
- Корпус цилиндрической формы.
- Шток нажимной главного тормозного цилиндра.
- Крышка, соединяемая с корпусом путём точечной вальцовки.
- Поршень.
- Перепускной клапан.
- Толкатель педали тормоза.
- Фильтр воздушный.
- Буферная вставка.
- Внутренний пластмассовый корпус.
- Резиновая мембрана.
- Пружина для возврата внутреннего корпуса с мембраной.
- Присоединительный штуцер.
- Обратный клапан.
-
Вакуумный патрубок.
Внутренняя полость усилителя разделена резиновой диафрагмой на 2 рабочих камеры
Буквой «А» на схеме обозначена камера для подачи разрежения, литерами «Б» и «В» – внутренние каналы, «Г» – полость, сообщающаяся с атмосферой. Шток поз. 2 упирается в ответную деталь главного тормозного цилиндра (сокращённо — ГТЦ), толкатель поз. 6 прикреплён к педали.
Агрегат способен функционировать в 3 режимах:
- Мотор работает, но водитель не нажимает тормоз. Разрежение от коллектора подаётся сквозь каналы «Б» и «В» в обе камеры, клапан закрыт и не пропускает внутрь атмосферный воздух. Пружина удерживает диафрагму в исходном положении.
- Штатное торможение. Педаль нажата частично, клапан запускает воздух (через фильтр) в камеру «Г», отчего сила вакуума в полости «А» помогает давить на шток ГТЦ. Пластиковый корпус продвинется вперёд и упрётся в поршень, перемещение штока прекратится.
- Экстренное торможение. В данном случае воздействие вакуума на мембрану и корпус не ограничивается, шток главного цилиндра выжимается до упора.
За счёт разницы давлений в двух камерах мембрана помогает давить на шток главного цилиндра
После отпускания педали пружина отбрасывает корпус и мембрану в исходное положение, атмосферный клапан закрывается. Обратный клапан на входе патрубка служит защитой от внезапного нагнетания воздуха со стороны коллектора.
Тормозная система автомобиля Fiesta Ford Fiesta
Тормозная система автомобиля Ford Fiesta основательно модернизирована с 1996 года. На передней оси устанавливают дисковые тормозные механизмы, толщина тормозных дисков которых равна 12 мм (ранее их толщина составляла 10 мм). Задние тормозные механизмы барабанные. При нажатии на педаль тормоза соединенный с педалью шток давит на два расположенные друг за другом поршня в главном тормозном цилиндре.
Главный тормозной цилиндр вместе с вакуумным усилителем тормозов расположен в моторном отсеке. С 1996 года диаметр вакуумного усилителя тормозов увеличен до 229 мм (вместо 203 мм), коэффициент усиления увеличился с 4 до 4,5. Увеличен и диаметр главного тормозного цилиндра. Поршни сжимают заключенную в главном тормозном цилиндре тормозную жидкость, созданное в тормозной системе гидравлическое давление передается через трубопроводы и шланги к суппортам всех четырех колес (
Рис. 14.3. Тормозной механизм переднего колеса: 1 – тормозной диск; 2 – направляющая тормозных колодок; 3 – суппорт
Вместе с колесом свободно вращается стальной тормозной диск, а суппорт тормоза охватывает диск с двух сторон (
Рис. 14.4. Тормозной механизм заднего колеса: 1 – колесный тормозной цилиндр; 2 – тормозная колодка; 3 – ось ступицы; 4 – трос стояночного тормоза; 5 – тормозной барабан
В автомобиле Fiesta на задней оси установлены тормоза одностороннего действия, состоящие из двух полукруглых тормозных колодок (
Рис. 14.5. Расположение элементов антиблокировочной системы тормозов на автомобиле: 1 – вакуумный усилитель тормозов; 2 – бачок с тормозной жидкостью; 3 – главный тормозной цилиндр; 4 – передний суппорт тормоза; 5 – электрогидравлический блок; 6 – электрическая цепь, соединяющая датчики частоты вращения колеса с электрогидравлическим блоком; 7 – трубопроводы гидравлического привода тормозов
Постоянно обрабатывает информацию о частоте вращения колес автомобиля, полученную от датчиков, и сравнивает ее с запрограммированными значениями (
Рис. 14.6. Расположение датчика ABS переднего колеса: 1 – датчик ABS; 2 – болт крепления датчика; 3 – зубчатый ротор
Рис. 14.7. Расположение датчика ABS заднего колеса: 1 – датчик ABS; 2 – болт крепления датчика; 3 – отверстие для установки датчика; 4 – тормозной барабан
Датчик частоты вращения, состоящий из магнитного якоря и катушки, установлен с небольшим зазором от зубчатого ротора, вращающегося вместе с колесом (рис. 14.6, 14.7). Каждый зуб ротора, проходя мимо датчика, индуцирует в нем короткий импульс напряжения. Таким образом, датчик вырабатывает переменное напряжение, частота которого увеличивается или уменьшается в соответствии с частотой вращения колеса, и передает его блоку управления.
Датчик продольного ускорения.
Состоит из двух возвратно-поступательных переключателей, которые установлены под центральной консолью в салоне автомобиля. При нормальном движении и незначительном ускорении или торможении они находятся в нерабочем состоянии. Как только превышаются запрограммированные в блоке управления параметры торможения или ускорения, датчики посылают соответствующий сигнал в блок управления.
Неисправности тормозной системы с ABS.
Контрольная лампа ABS в комбинации приборов загорается после включения зажигания и гаснет через 2 с после пуска двигателя. Если контрольная лампа горит постоянно, ABS неисправна. При неисправной системе ABS тормоза тем не менее исправны и функционируют, как без ABS. Для устранения неисправности необходимо обратиться в автомастерскую. В любом случае необходимо проверить надежность подсоединения разъемов к блоку управления и датчикам частоты вращения колес.
Видео про «Тормозная система автомобиля Fiesta» для Ford Fiesta
https://youtube.com/watch?v=eFOO4Jt5RDw
Источник
Как отремонтировать или заменить на ВАЗ 2110
- Если во время диагностики выясняется, что неисправен шланг впускного коллектора, его хомуты ослабляются с помощью плоской отвёртки, после чего он снимается вручную и заменяется новым. Если причина шипения не в повреждении шланга, а в самих ослабших хомутах, они затягиваются с помощью плоской отвёртки.
- Если же неисправен сам ВУТ, производится его замена. Сначала отсоединяется разъём датчика, показывающего уровень тормозной жидкости. Он свободно снимается вручную.
Этот разъём отключается вручную

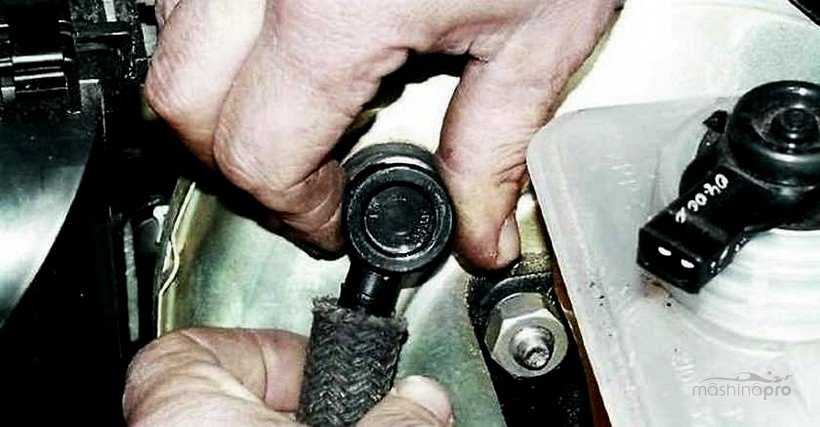

- Далее от ВУТа отсоединяется вакуумный шланг. Он тоже снимается вручную, обратный клапан ВУТа при этом придерживается второй рукой.
Обратный клапан при этом нужно придерживать другой рукой
- Главный тормозной цилиндр крепится к ВУТу двумя гайками на 10. Они откручиваются с помощью рожкового ключа.
Они откручиваются рожковым ключом на 10
- После этого главный цилиндр аккуратно отодвигается от ВУТа (тормозные трубки при этом снимать не требуется).
Трубки от него отсоединять не обязательно
- В кабине, под приборной панелью, отсоединяется кронштейн тормозной педали. Он держится на 4 гайках, которые откручиваются рожковым ключом на 11.
Их откручивают рожковым ключом на 11
- После этого ВУТ вместе с педалью и кронштейном аккуратно извлекается через двигательный отсек, заменяется новым, после чего производится обратная сборка всех узлов.
Делается это через двигательный отсек
Конструкция ВУ
Для представления роли вакуумного усилителя в тормозной системе, нужно разобраться, как он работает. Такие знания сделают понятными проявления неисправностей.
Вакуумный усилитель собран в герметичном корпусе, разделенном на две камеры эластичной мембраной. Мембрана механически связана с тормозной педалью. Шток мембраны упирается в главный тормозной цилиндр.
Устройство вакуумного усилителя тормозов
До начала торможения клапан, связывающий камеру с атмосферой, закрыт, а клапан разрежения открыт. С обеих сторон мембраны одинаковое низкое давление, она находится в нейтральном положении. Главный цилиндр не нагружен и не оказывает воздействия на тормозную жидкость.
При нажатии на педаль клапан воздуха открывается, клапан разрежения перекрывается. Разница давлений в камерах вызывает изгиб диафрагмы в направлении главного тормозного цилиндра. Цилиндр давит на тормозную жидкость, передавая усилие к тормозам колес.
Сила воздействия зависит от разницы разряжения и атмосферного давления, а также от площади мембраны вакуумного усилителя. Усилие от нажатия педали составляет не более четверти силы, приложенной к главному тормозному цилиндру автомобиля.
Клапан воздуха закрывается при отпущенной педали, давление в камерах выравнивается через клапан разряжения. Под действием пружины мембрана занимает нейтральное положение. Колеса растормаживаются.
Важным элементом вакуумного усилителя является обратный клапан. Он открывается при низком давлении во впускном коллекторе и закрывается при высоком. Устанавливается на корпусе усилителя, иногда на патрубке.
Более детально об конструкции можно посмотреть в видео:
Признаки неисправности вакуумного усилителя тормозов и их проявления
Как определить неисправность вакуумного усилителя тормозов?
Наибольшее воздействие на работу тормозов оказывают неисправности комплектующих усилителя:
- залипание обратного клапана из-за загрязнения;
- разрушение патрубка на участке от коллектора до усилителя, ослабление затяжки уплотняющих хомутов;
- разгерметизация диафрагмы.
При отказе клапана, порыве патрубка разрежение в камере низкого давления не создается. Торможение требует большого усилия нажатия на педаль. Автомобиль тормозит с запозданием. При разгерметизации патрубка происходит подсос воздуха в камеру впускного коллектора, это вызывает сбои в работе двигателя.
Важно
Проверить обратный клапан можно подув в него в сторону усилителя. Он должен быть закрыт
При втягивании воздуха в себя, он открывается.
При нарушениях в работе двигателя одновременно с ухудшением работы тормозов, осматриваются патрубки, подтягиваются хомуты.
Разрушение диафрагмы определить сложно, так как корпус вакуумного усилителя неразборный. При нарушении ее целостности высокое давление воздуха попадает к главному цилиндру. Возможно завоздушивание тормозной жидкости, что делает педаль мягкой.
Когда воздух попадает в тормозную систему, происходит нагрев и расширение воздушного пузыря. При этом педаль тормоза отжимает вверх, сжимает тормозные колодки.
Новый вакуумный усилитель
Проверка исправности ВУ
- Не запуская двигатель, произвести два-три качка педали тормоза, до ее фиксации в верхнем положении. Удерживать ногу с усилием на педали.
- Запустить двигатель. Педаль плавно проваливается вниз. Вакуумный усилитель исправен.
Нельзя забывать, что движение автомобиля с неисправными тормозами запрещено. Необходимо произвести ремонт самостоятельно или обратиться в автосервис.
Лафхаки по диагностике вакуумного усилителя
Поделиться с друзьями:
Неисправности усилителя тормозов
Поскольку замещение тормозного усилия производится с помощью вакуума, большинство неисправностей ВУТ связано с потерей герметичности:
- пробой резиновой диафрагмы вследствие критического износа;
- всасывание воздуха по краю корпуса — на стыке между двумя крышками;
- то же, сквозь сальник на штоке ГТЦ;
-
проблемы со шлангом отбора разрежения — трещины либо подсос в местах соединений.
Типичная неисправность ВУТ — изношенная диафрагма рвётся и пропускает воздух
Значительно реже встречается отказ внутреннего перепускного клапана, засорение воздушного фильтра и усадка пружины от естественного износа. В очень редких случаях пружина ломается на 2 части.
Иногда между фланцем ГТЦ и вакуум-усилителя наблюдается протечка тормозной жидкости. Но эта проблема не относится к поломкам ВУТ, потому что жидкость подтекает из главного цилиндра. Причина — износ и потеря герметичности уплотнительных колец (манжет) внутри ГТЦ.
Мокрота вокруг посадочного фланца указывает на протечку тормозной жидкости из ГТЦ
Chevrolet Lanos: Проверка и регулировка положения педали тормоза
Chevrolet Lanos / Руководство по ремонту, обслуживанию, эксплуатации автомобиля Chevrolet Lanos / Тормозная система / Проверка и регулировка положения педали тормоза
Правильность положения педали тормоза в свободном состоянии и при нажатии до
упора (рабочий ход педали) служит одним из критериев для проверки исправности тормозной
системы. В то же время положение педали во многом обеспечивает исправную работу
системы. Если педаль находится от пола на расстоянии, которое больше нормативного,
возможно неполное растормаживание колес при отпускании педали (при этом обычно отсутствует
свободный ход педали). Если педаль находится слишком низко, возможно снижение эффективности
тормозов, вызванное уменьшением рабочего хода педали.
Вам потребуются: линейка, ключи «на 13», «на 14», пассатижи.
1. Нажмите на педаль тормоза до упора и измерьте расстояние от накладки площадки
педали до пола.
Примечание
Линейка должна быть установлена перпендикулярно плоскости пола.
2. Отпустите педаль и повторно измерьте расстояние от накладки площадки педали
в свободном состоянии до пола. Это расстояние должно быть 100-105 мм. Разница размеров
при двух измерениях и является полным рабочим ходом педали, который должен быть
60_б5 мм. Если расстояние от накладки площадки педали до пола не соответствует указанному
в п. 2, отрегулируйте его, изменяя длину толкателя вакуумного усилителя тормозов.
3. Снимите вакуумный усилитель тормозов с автомобиля (см. «Замена вакуумного
усилителя тормозов», с. 191).
Примечание
Необходимость снятия усилителя объясняется тем, что на автомобиле
нет доступа к регулировочному узлу штока усилителя.
4. Ослабьте затяжку контргайки 2 регулировочной втулки и, удерживая шток 3 от
проворачивания, вращайте регулировочную втулку 1 в нужную сторону.
Примечание
При исправных вакуумном усилителе и деталях педального узла оптимальный
полный ход педали тормоза устанавливается автоматически при установке размера 278,55
мм. от корпуса усилителя до центра отверстия в виде толкателя (см. «Замена вакуумного
усилителя», с. 191)
5. Проверьте свободный ход педали тормоза, для чего переместите педаль рукой
до момента прекращения перемещения педали без сопротивления.
Определите по линейке значение свободного хода, оно должно быть 8-10 мм.
Несоответствие свободного хода указанному значению может быть вызвано следующими
причинами:
— повышенный люфт в соединении вилок толкателя вакуумного усилителя и педали,
что может быть следствием износа пальца вилки и отверстий в вилке педали;
— неправильно отрегулировано расстояние от площадки педали в свободном состоянии
до пола (см. п.2) 6. Если рабочий ход педали больше значения, приведенного в п.2,
то это указывает на наличие воздуха в гидроприводе тормозов или на предельный износ
накладок тормозных колодок тормозных дисков или барабанов. Удалите воздух и гидропривода
(см. «Прокачка гидропривода тормозной системы», с. 187) или замените тормозные колодки
(см. «Замена тормозных колодок тормозного механизма переднего колеса», с. 194;
«Замена тормозных колодок тормозного механизма заднего колеса», с.197), диски (см.
«Замена тормозного диска», с. 195) или барабаны (см. «Снятие и установка тормозного
барабана», с. 196)
Предупреждение
Если нажатая до упора и удерживаемая в этом положении педаль постепенно
перемещается к полу, это указывает на утечку жидкости из гидропривода или на неисправность
главного тормозного цилиндра. Эти неисправности очень опасны, поэтому немедленно
найдите место утечки и устраните ее или замените главный тормозной цилиндр!
Прокачка гидропривода тормозной системы
Гидропривод тормозов прокачивают для удаления воздуха, попавшего туда при заполнении
жидкостью после ее замены или после ремонта узлов гидропривода, связанного с его
разгерметизацией.
Признаки на …
Главный тормозной цилиндр
Как показывает практика, во многих случаях переборка цилиндра в гаражных условиях
не приводит к желаемому результату.
Кроме того, главный тормозной цилиндр непосредственно влияет на безопасность
…
Другое на сайте:
Схема жгута проводов КСУД автомобиля Daewoo Sens
Схема жгута проводов КСУД автомобиля Daewoo Sens …
Самодиагностика ABS
Блок управления ABS начинает выполнять самодиагностические функции после
включения зажигания. Блок управления ABS обнаруживает неисправность для каждого
контура и компонент, сравнивая состояние си …
Cхема электрооборудования автомобиля Skoda Fabia — 34
Наружное зеркало заднего вида двери водителя с электроприводом и обогревом, блок
предохранителей …
Примерные цены
Стоимость данного прибора для УАЗ «Буханка» составляет в среднем от 3400 до 5000 рублей.
Следует отметить, что при выборе усилителя предпочтение стоит отдавать только проверенным компаниям-производителям. Это позволит получить устройство хорошего качества, которое прослужит достаточно долгое время.
Одной из причин снижения эффективности торможения автомобиля может быть неудовлетворительная работа вакуумного усилителя тормозов. Проверка вакуумного усилителя производится также в случае возникновения ощутимого повышения усилия при нажатии на педаль тормоза.
Вакуумный усилитель установлен между механизмом педали тормоза и главным тормозным цилиндром. При торможении, за счет разрежения в ресивере двигателя, он создает через шток и поршень первой камеры главного цилиндра дополнительное усилие пропорциональное усилию педали.
В шланге соединяющим вакуумный усилитель с ресивером двигателя установлен обратный клапан, он удерживает разрежение при его падении во впускной трубе и препятствует попаданию топливовоздушной смеси в вакуумный усилитель.
Быстрая экспресс проверка вакуумного усилителя тормозов Уаз Хантер.
В процессе эксплуатации вакуумный усилитель регулировок не требует, а его обслуживание заключается в проверке надежности крепления. Для быстрой экспресс проверки работоспособности усилителя надо при неработающем двигателе несколько раз нажать на педаль тормоза до упора, а затем удерживая педаль в нажатом положении, запустить двигатель. За счет перепада значений давления в полостях усилителя педаль тормоза должна немного опустится, переместится вперед.
Усилитель тормозов
Практически все современные машины оснащаются усилителями тормозов вакуумного типа. Они имеют довольно простую конструкцию, но при этом очень эффективны и достаточно надёжны.
Предназначение
ВУТ служит для передачи и повышения усилия от педали к главному тормозному цилиндру (ГТЦ). Иными словами, он упрощает действия водителя в момент торможения. Без него шоферу пришлось бы жать на педаль с неимоверной силой, чтобы заставить функционировать все рабочие цилиндры системы одновременно.
Устройство
Конструкцию ВУТ составляют:
- корпус, представляющий собой герметичную металлическую ёмкость;
- обратный клапан;
- пластиковая диафрагма с резиновой манжетой и возвратной пружиной;
- толкатель;
- следящий клапан со штоком и поршнем.
Диафрагма с манжетой размещена в корпусе устройства и разделяет его на два отсека: атмосферный и вакуумный. Последний через односторонний (обратный) клапан подключён к источнику воздушного разрежения при помощи резинового шланга. В ВАЗ 2106 таким источником является труба впускного коллектора. Именно там во время работы силовой установки создаётся вакуум, который по шлангу передаётся к ВУТ.
Атмосферный отсек зависимо от того, в каком положении находится следящий клапан, может быть соединён как с вакуумным отсеком, так и с окружающей средой. Перемещение клапана осуществляется толкателем, который подсоединён к тормозной педали.
Диафрагма подсоединена к штоку, который предусмотрен для толкания поршня главного цилиндра. При её смещении вперёд шток надавливает на поршень ГТЦ благодаря чему происходит сжатие жидкости и нагнетание её к рабочим тормозным цилиндрам.
Пружина предназначена для возвращения диафрагмы в начальное положение по завершении торможения.
Как это работает
Функционирование «вакуумника» обеспечивает перепад давлений в его камерах. Когда мотор машины заглушён, оно равно атмосферному. При работающей силовой установке давление в камерах также одинаковое, однако там уже наблюдается разрежение, создаваемое движением поршней мотора.
Когда водитель жмёт на педаль, его усилие передаётся на следящий клапан через толкатель. Сместившись, он закрывает канал, который соединяет отсеки устройства. Последующий ход клапана выравнивает давление в атмосферном отсеке, благодаря тому что открывается атмосферный канал. Разница давлений в отсеках заставляет диафрагму изгибаться, сжимая возвратную пружину. При этом шток устройства нажимает на поршень ГТЦ.
Усилие, создаваемое «вакуумником», может превышать усилие водителя в 3–5 раз. Более того, оно всегда прямо пропорционально приложенному.
Расположение
ВУТ ВАЗ 2106 установлен в подкапотном отсеке машины с левой стороны моторного щита. Он закреплён четырьмя шпильками на пластине кронштейна педалей тормоза и сцепления. ГТЦ зафиксирован на корпусе «вакуумника».
Лучшие инструкторы по вождению:
Автоинструктор Светлана
АКПП: Hyundai AccentОбучает в САО, СЗАО, Химках ОТЗЫВЫ
Автоинструктор Елена
АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ЮАО, ЮВАО, Видном, Домодедове ОТЗЫВЫ
Автоинструктор Марина
АКПП: Kia Cerato МКПП: Chevrolet LanosОбучает в САО, Долгопрудном ОТЗЫВЫ
Автоинструктор Елена
АКПП: Kia Cerato МКПП: Chevrolet LanosОбучает в САО, СЗАО, Химках ОТЗЫВЫ
Автоинструктор Наталья
АКПП: Kia Spectra Обучает в ВАО, Балашихе,Реутове ОТЗЫВЫ
Автоинструктор Олег
АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в САО, Долгопрудном ОТЗЫВЫ
Автоинструктор Яна
АКПП: Kia Spectra Обучает в САО, Долгопрудном ОТЗЫВЫ
Автоинструктор Юлия
АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ВАО, ЮВАО, Люберцах, Реутове, Железнодорожном ОТЗЫВЫ
Автоинструктор Светлана
АКПП: Chevrolet Lacetti Обучает в СЗАО ОТЗЫВЫ
Автоинструктор Татьяна
МКПП: Chevrolet Lanos АКПП: Kia SpectraОбучает в Красногорске ОТЗЫВЫ
Автоинструктор Пётр
МКПП: Daewoo Nexia Обучает в СЗАО ОТЗЫВЫ
Автоинструктор Оксана
АКПП: Hyundai Accent Обучает в СВАО, Мытищах, Королёве, Пушкине ОТЗЫВЫ
Автоинструктор Дмитрий
АКПП: Volkswagen Golf МКПП: Chevrolet Lanos Обучает в СВАО, САО, СЗАО, Долгопрудном ОТЗЫВЫ
Автоинструктор Оксана
АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в ЮАО, ЮЗАО, Видном, Подольске ОТЗЫВЫ
Автоинструктор Дмитрий
МКПП:Lada Granta Обучает в ЮВАО, Люберцах ОТЗЫВЫ
