Форд фокус 2 где находится предохранитель магнитолы на; детальный взгляд на вопрос

Внутрисалонный монтажный блок ПП

В Форд Фокус 2 внутренний модуль плавких предохранителей находится с пассажирской стороны под отделением для перчаток (бардачок). В авто, выпущенных с 2004 г. по 2007 г. (дорестайлинг), для проверки и замены ПП, необходимо потянуть за фиксаторы и снять верхнюю крышку. Там есть фиксатор, повернув который можно опустить весь модуль.

Распиновка ПП внутреннего модуля в автомобиле Ford Focus второго поколения до 2007 г.

Защищаемый прибор или цепь	Номинал, А	№
Головная фара, Лампа дальнего свет слева	15	37
Головная фара, Лампа дальнего свет справа	15	38
Доп. розетка, прикуриватель	25	39
Сервопривод люка	20	40
Передняя правая дверь, предохранитель электромодуля	20	41
Подогрев наружных зеркал	10	42
+12В на электрооборудование от АКБ	10	43
Разъем OBD2, диагностика	10	44
Лампочки на габариты	10	45
+12В на приборную панель от АКБ	10	46
Мотор омывателя лобового стекла , обогрев форсунок омывателя	15	47
Лампочки ближнего света , дневные ходовые огни	20	48
Переключатель освещения +12В от АКБ	15	49
Привод дворников переднего стекла	25	50
Предохранитель бензонасоса	20	51
Обогревательный элемент стекла заднего обзора	25	52
Парковочные огни и габариты, слева	7.5	53
Парковочные огни и габариты, справа	7.5	54
Предохранитель ЦЗ и электромодуля передней левой двери	20	55
Безключевой доступ	20	56
Привод зеркал внешнего обзора, контроль напряжения АКБ	10	57
+12 В питание автомагнитолы от АКБ	20	58
Электропитание прицепа	20	59
Лампочка ближний свет, справа	20	60
Лампочка ближний свет, слева	20	61
Сервопривод кресла водителя	20	62
Привод боковых стекол	25	63
Свободный разъем	64
AirBag	10	65
+12В освещение салона	10	66
+12В питание иммобилайзера и панели приборов	10	67
Панель приборов, доп. оборудование	7.5	68
Лампочки противотуманок	20	69
+12В от АКБ, питание эдектромодулей	10	70
Дневные ходовые огни	10	71
Свободный разъем	72
Подсветка заднего номера	7.5	73
Лампочки стоп сигналов задних	15	74
ЭБУ двигателя	15	75
Свободный разъем	76
Питание реле ЦЗ	25	77
Питание на дворники +12В задний	15	78
+12В доп. розетка багажника	15	79
Выключение внутреннего освещения, таймер	15	80
Правая дверь, электромодуль задний	15	81
Левая дверь, электромодуль задний	15	82
Подключение магнитолы Bose	10	83
Лампочки заднего хода , +12В от АКБ	10	84
ЭБУ системы кондиционирования	10	85
Подогрев кресел, перед	20	86

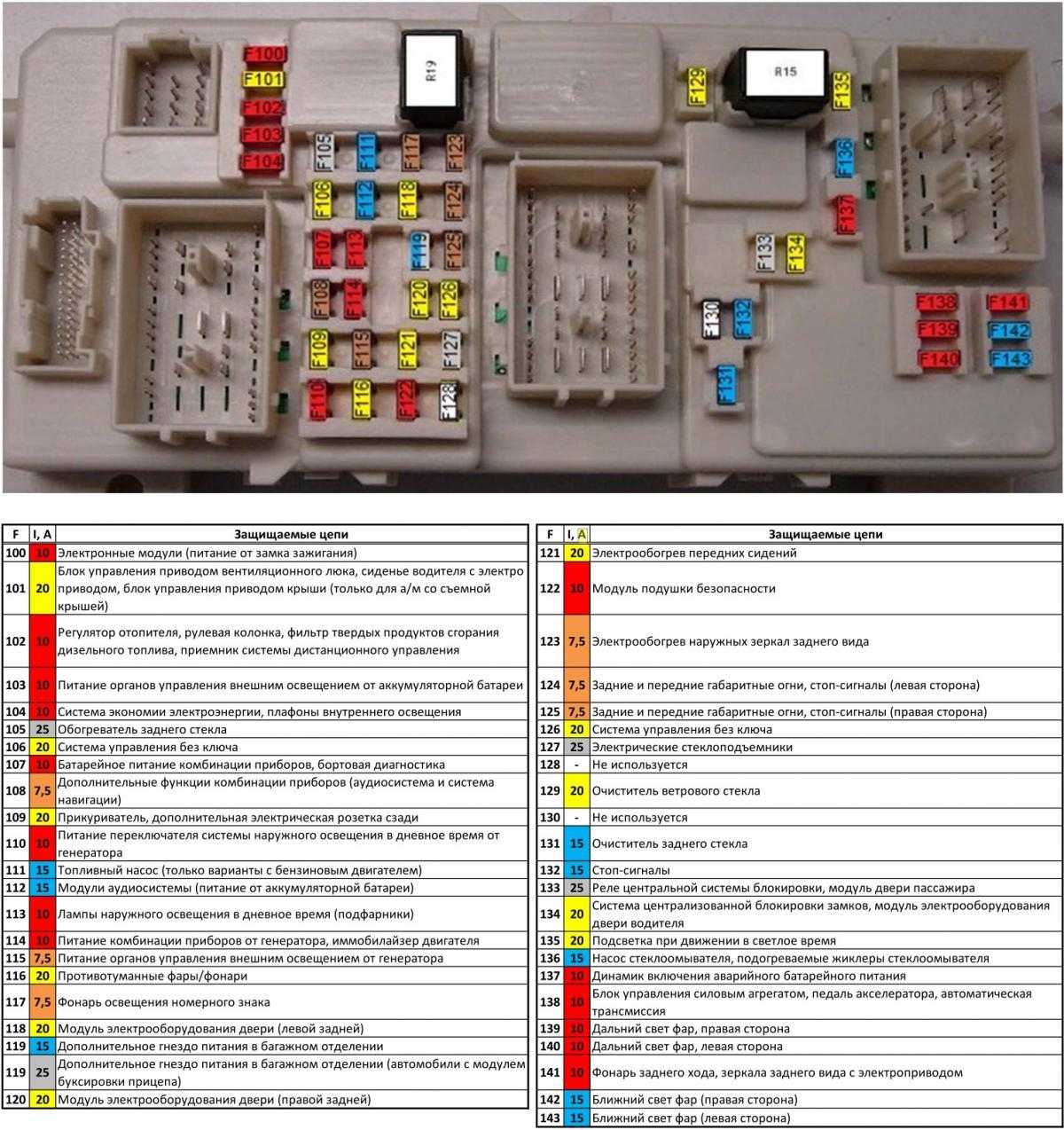

Схема предохранительного блока внутреннего Форд фокус 2 после 2007 г. (рестайлинг)

Защищаемый прибор или реле	Номинал,А	№
+12 В питание электроприборов	15	100
Сервопривод люка, сервопривод водительского кресла	25	101
Мотор печки , сажеуловитель для дизельных ДВС	10	102
+12 В от АКБ, освещение внутреннее	10	103
Таймер салонного осветителя	10	104
Подогрев стекла задний	25	105
Безключевой доступ, KeyFree	20	106
OBD2 разъем, приборная панель	10	107
Автомагнитола и доп. приборы	7.5	108
Задняя доп. розетка	25	109
Переключатель дневных ходовых огней на генератор	15	110
20	111
+12В от АКБ топливного насоса
+12 В от АКБ, автомагнитола	15	112
Лампочки габаритных огней	5	113
+12 В от АКБ, иммобилайзер и приборная панель	5	114
Переключение освещения на генератор во время движения	7.5	115
Лампочки противотуманок	15	116
Подсветка заднего номерного знака	15	117
Задняя дверь, электромодуль левый	20	118
Доп. розетка в багажнике	10	119
Доп. розетка питания для прицепа	30	119
Задняя дверь, электромодуль правый	25	120
Подогрев кресел передних	25	121
AirBag	10	122
Подогрев зеркал наружного обзора	10	123
Левые габариты	10	124
Правые габариты	10	125
Система KeyFree	20	126
Мотор подъемника боковых стекол	30	127
Запасной разъем	128
Дворники переднего стекла	25	129
Запасной разъем	130
Задний дворник	20	131
Задние стопы	10	132
Блокировка дверей, электромодуль пассажирской двери	20	133
Центральный замок, электромодуль водительской двери	20	134
DRL	20	135
Моторчик стеклоомывателя, обогрев форсунок омывателя	15	136
Зуммер салона	15	137
Акселератор, ЭБУ АКПП	15	138
Лампочка дальнего света	20	139
Лампочка дальнего света	20	140
Привод зеркал наружного обзора	15	141
Правая лампочка основного света	20	142
Левая лампочка основного света	20	143

Блок в моторном отсеке

Большинство реле и часть предохранителей находятся также в монтажном блоке под капотом автомобиля.

Предохранители под капотом

F1, 40А — вентилятор охлаждения радиатора. Если не включается вентилятор охлаждения, возможно охлаждающая жидкость просто не нагревается до нужной температуры. Проверьте её уровень в расширительном бачке. При необходимости долейте. Вентилятор обычно включается при температуре ОЖ около 100 градусов. Также дело может быть в работе термостата.

При правильной его работе на заведённом непрогретом двигателе нижний патрубок должен быть холодным. Ещё мог выйти из строя датчик температуры охлаждающей жидкости. Проверьте также работоспособность самого двигателя вентилятора, подав на него напряжение 12 В напрямую от аккумулятора.

F2, 80А — усилитель руля.

Если у вас перестал работать гидроусилитель руля, руль стал крутиться тяжело, с трудом, проверьте первым делом уровень жидкости в бачке ГУР. Если уровень низкий или её там нет, скорее всего появилась течь в каком-либо шланге или его соединениях. Для проверки долейте жидкость до нормального уровня (заливается специальная жидкость для гидросистем, не перепутайте с тормозной, иначе выйдет из строя насос ГУР), покрутите руль в разные стороны, при этом попросите кого-либо посмотреть на шланги под капотом, идущие от бачка ГУР.

F3, 60А — салонный монтажный блок предохранителей. F4, 60А — салонный монтажный блок предохранителей.

F5, 80А — кондиционер, климат-контроль.

Если у вас перестал работать кондиционер после зимы, скорее всего нужна диагностика и замена сальников, либо дозаправка. Дело может быть также в лопнувшем шланге. Зимой нужно периодически включать кондиционер, чтобы газ циркулировал по системе. Делать это нужно в тёплом месте, потому что при температуре ниже +5 градусов обычно кондиционер не включить.

Если при работе кондиционера температура воздуха недостаточно низкая для охлаждения, скорее всего в системе мало фреона. Проверьте давление и заправьте систему фреоном. Чтобы найти причину и устранить её, лучше всего обратиться на станцию диагностики или в автосервис.

Если не работает климат-контроль, проверьте уровень охлаждающей жидкости. Дело может быть в моторе отопителя, если он не работает совсем. Проверьте, доходит ли до него напряжение, прозвонив разъём. Можно также подать напрямую на мотор печки 12 В, проверив тем самым его работоспособность. Если воздух дует только в определённых воздухопроводах, при включении нужного режима нет подачи воздуха из какого-то отверстия, скорее всего дело в неправильной работе заслонок, а возможно и блока отопителя, который ими управляет. Для устранения нужно разбирать торпеду.

F6, 60А — резервный.

F7, 30А — гидронасос ABS.

Реле бензонасоса на Форд Фокус 2

На всех версиях Форд Фокус второго поколения предохранитель и реле бензонасоса расположены в монтажном блоке, который установлен под бардачком спереди от пассажирского сиденья.

Расположение блока предохранителей.

Реле нам может понадобиться тогда, когда при включённом зажигании мы не слышим шума от работающего бензонасоса. Возможно, что неисправен сам топливный насос, но чаще всего неисправность кроется в цепях его питания.

Чтобы проверить цепь, в первую очередь обращаем внимание на предохранитель F111 номиналом в 15 Ампер. Если он перегорел, менять его не спешим, а сначала проверяем, замыкает ли на корпус один из выводов коннектора предохранителя

Вторым в очереди на проверку будет как раз реле топливного насоса. Независимо от того, слышны щелчки при включении зажигания, или нет, реле будем проверять. В монтажном блоке оно обозначено R19. Однозначно можно судить о неисправности насоса только тогда, когда заменить его заведомо рабочим.

Для этого в магазин ходить не нужно, а можно взять реле, к примеру, от звукового сигнала. На монтажном блоке оно обозначено как R2. Вынимаем из блока реле R19, на его место устанавливаем реле R2. Если топливный насос запустился при включении зажигания, виновато именно реле. Если же насос молчит, обращаемся к другому реле, о котором знают немногие.

Аварийное реле топливного насоса

Так оно выглядит.

В системе подачи питания на топливный насос установлено ещё одно реле, которое может сработать так, что мы этого не заметим. Предназначение этого реле — отключить насос при аварии, чтобы перекрыть подачу топлива. В Фокусах разных лет выпуска аварийное реле установлено в разных местах, но в большинстве автомобилей его надо искать за пластиковой облицовкой порога водительской двери.

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

Монтажные блоки — снятие, установка и ремонт монтажных блоков на автомобиле Форд Фокус 2

Монтажный блок, расположенный в подкапотном пространстве, не имеет общих колодок жгутов проводов: каждый провод вставлен в отдельное гнездо в основании блока. Из-за большого количества проводов, подсоединяемых к этому блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания.

Расположение плавких предохранителей и реле и их замена Большинство цепей питания электрооборудования автомобиля Форд Фокус 2 защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей. Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 10.1. Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 10.2, крышка монтажного блока снята). В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа.

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

ПРИМЕЧАНИЕ На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону. 9. Установите детали в порядке, обратном снятию.

Снятие, установка и ремонт монтажных блоков Снятие монтажного блока, расположенного в салоне автомобиля Форд Фокус 2, описано выше (см. «Расположение плавких предохранителей и реле и их замена»). Монтажный блок, расположенный в подкапотном пространстве автомобиля Форд Фокус 2, не имеет общих разъемов жгутов проводов: каждый провод вставлен в отдельное гнездо в основании монтажного блока. Из-за большого количества проводов, подсоединяемых к этому монтажному блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания (СТО).

Номера предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля Форд Фокус 2

Рис. 10.2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве автомобиля Форд Фокус 2

Таблица 10.1Назначение предохранителей и реле, установленных в монтажном блоке в салоне автомобиля Форд Фокус 2Таблица 10.2Назначение предохранителей и реле, установленных в монтажном блоке под капотом автомобиля Форд Фокус 2

Как снять прикуриватель

Если не работает прикуриватель не из-за перегорания предохранителя, необходимо проверить и отремонтировать другие детали. Устройство снимают так:

1. Открывают моторный отсек. Отсоединяют отрицательную клемму аккумуляторной батареи.
2. Вынимают корпус автоприкуривателя из посадочного гнезда. Загибают 2 зеленых фиксатора. Поддевая кольцо подсветки пальцем изнутри, вынимают блок.
3. Отключают провода. Извлекают осветительное устройство. Перед повторной установкой отгибают загнутые ранее металлические фиксаторы. При введении осветительного кольца следят, чтобы насечка попала в паз центральной консоли.

Ремонт своими руками

Заменять деталь нужно не всегда. Иногда можно отремонтировать неправильно работающие компоненты блока. В прикуривателе расположена маленькая пластина из слюды. Полупроводник часто подвергается поломкам. Этот элемент извлекают из корпуса. Затем выполняют сборку блока, проверяют работоспособность. Окислившиеся контакты зачищают, провода припаивают.

Схема подключения

При разборке прикуривателя стоит запоминать, как расположены клеммы для подключения устройства к бортовой сети. В автомобилях Форд Фокус применяют следующую схему подключения:

1. Минусовой провод черного цвета прикрепляют к металлическому цилиндру. Обратный конец кабеля замыкают на кузове.
2. Красный провод, отвечающий за нагрев спирали, подводят к соответствующей клемме аккумулятора.
3. Желтый кабель соединяют с кольцом подсветки. Также подключается к аккумулятору.

Порядок замены предохранителей в Focus 2

Теперь вы знаете, где находятся предохранители на Форд Фокус 2 и можете своими руками устранить базовые неисправности электропроводки автомобиля. Но для этого нужно понимать порядок действий

Он простой, но важно выполнить все задачи правильно

Для правильного ремонта электрики учитывайте такой порядок действий:

1. Заглушите автомобиль и проверьте, чтобы ключ зажигания не был вставлен в замок. Выключите все электрические приборы. Лучше всего снять клеммы с аккумулятора на время выполнения работ.
2. Доберитесь до блока предохранителей в салоне или в подкапотном пространстве, аккуратно изучите особенности его установки и возможности открыть крышку.
3. Для блока под капотом с помощью плоской отвертки аккуратно подденьте верхнюю крышку и снимите ее. Для салонного блока просто рукой откиньте крышку, отщелкнув защелку.
4. Прочтите в инструкции, какой именно предохранитель отвечает за нужный вам элемент электрической проводки. Найдите его по номеру или месту расположения.
5. С помощью пластиковых щипцов специального типа захватите предохранитель и аккуратно тяните его на себя с пошатывающими движениями.
6. Осмотрите устройство, убедитесь в том, что оно сгорело. Установите на место старого вышедшего из строя предохранителя новый, который будет выполнять поставленные задачи.
7. Соберите блок обратно, закройте крышку, убедитесь в том, что все защелки введены в зацепы. Проверьте работу устройств с новым предохранителем.

Не стоит менять никакие реле и прочие детали электрической системы при запущенном двигателе или включенном зажигании. Это может привести к тому, что в момент установки нового элемента в блок произойдет подача чрезмерно высокого напряжения, проводка оплавится или даже загорится.

Блок предохранителей и реле Ford Focus 2

Современные автомобили редко демонстрируют проблемы с электрической частью. Но любые непрофессиональные попытки подключить новое оборудование или неаккуратные работы с проводкой могут привести к печальным последствиям. Понимая это, производители устанавливают отдельные предохранители на каждую электрическую цепь автомобиля. Это удобно, так как при превышении допустимой силы тока предохранительный элемент попросту сгорает и не допускает серьезных проблем в виде возгорания проводки.

В автомобиле Ford Focus 2 установлен качественный блок предохранителей. Вся система электрических контактов выполнена надежно и по-немецки просто. Если возникла необходимость ремонта или замены деталей, сделать это можно и своими руками

Но важно понимать, за что отвечает каждый контакт. Мы не будет приводить полную схему предохранителей в Форд Фокус 2, так как она указана в инструкции об эксплуатации, но приведем некоторые важные сведения по работе с оборудованием

Как Разобрать Блок Предохранителей Форд Фокус 2

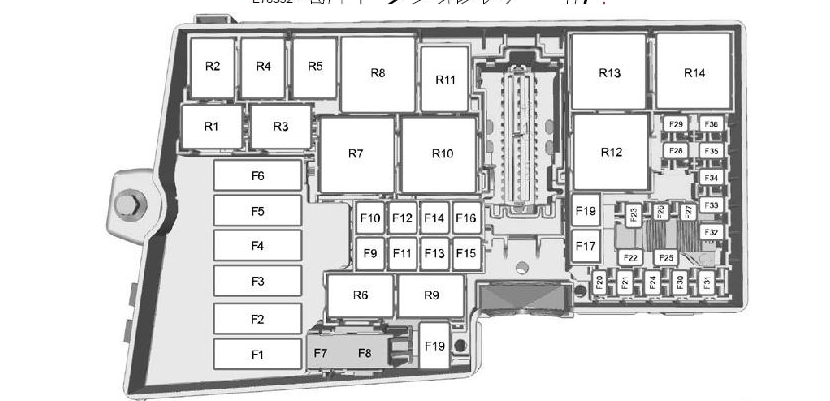

Основной блок предохранителей на Ford Focus 2 располагается под капотом — в его правом дальнем углу.

Схема расположения предохранителей:

• 36 — РСМ
• 35 — предохранитель клапанов, РСМ
• 34 — предохранитель катушки зажигания, форсунок
• 33 — предохранитель перепускного клапана промежуточного охлаждения дизельного мотора
• 32 — предохранитель датчиков кислорода
• 31 — предохранитель зарядки аккумулятора
• 30 — предохранитель коробки передач, РСМ
• 29 — предохранитель системы климат-контроля
• 28 — управление свечой
• 27 — компрессор кондиционера
• 26 — коробка передач
• 25 — предохранитель зажигания
• 24 — предохранитель вспомогательного отопителя
• 23 — предохранитель омывателя
• 22 — предохранитель усилителя руля
• 21 — предохранитель вспомогательного отопителя
• 20 — звуковая сигнализация
• 19 — предохранитель ABS
• 18 — инвертирующий усилитель мощности
• 17 — крыша
• 16 — предохранитель левого обогревателя ветрового стекла
• 15 — предохранитель вентилятора охлаждения двигателя
• 14 — предохранитель правого обогревателя ветрового стекла
• 13 — предохранитель стартера
• 12 — реле зажигания
• 11 — предохранитель стартера и приборов
• 10 — вентилятор климат-контроля
• 9 — предохранитель силового агрегата
• 8 — предохранитель клапанов динамической стабилизации, антиблокировочной системы
• 7 — насос системы динамической стабилизации, антиблокировочная система
• 6 — предохранитель свечей подогрева
• 5 — предохранитель вспомогательного отопителя
• 4 — блок предохранителей
• 3 — блок предохранителей
• 2 — предохранитель усилителя руля
• 1 — предохранитель вентилятора охлаждения

https://youtube.com/watch?v=7vShMbVIpHI

Жгут блока предохранителей форд фокус 2 в скрутках

Полез в блок в салоне и обнаружил ужасную работу предыдущих хозяев машины.

Замена предохранителя на Форд Фокус 2

В данном мини уроке вы увидите(узнаете) как менять предохранитель на Форд Фокус 2 и как находить какой предо…

В салоне автомобиля располагается еще один блок предохранителей. Диагностика Форд Фокус 2 своими руками Михаил: Подскажите какие амортизаторы взамен оригиналу поставить на форд фокус 2 универсал. Диагностика Форд Фокус 2 – это осмотр автомобиля и выявление неисправностей. Монтажный блок в моторном отсеке Форд Фокус 2. Ford Focus Hatchback Бортжурнал Где и как найти диагностический штекер на Форд Фокус 3. Топливный фильтр на Форд Фокус 2 – меняем без автосервиса. Выключатель (замок) зажигания — Форд Фокус 2 Замена задней ступицы Форд Фокус 2 своими руками с фото и видео Его можно найти под бардачком.

Схема расположения предохранителей в салоне Форд Фокус:

• 143 — предохранитель левого ближнего света
• 142 — предохранитель правого ближнего света
• 141 — электропривод зеркала заднего вида, габариты заднего хода
• 140 — предохранитель левого дальнего света
• 139 — предохранитель правого дальнего света
• 138 — трансмиссия, акселератор, силовой агрегат
• 136 — предохранители жиклеров и насоса омывателя
• 135 — ночная подстветка
• 134 — электрика водительской двери, центральный замок
• 133 — электрика пассажирской двери, центральная система блокировки
• 132 — стоп-сигнал
• 131 — предохранитель заднего стеклоочистителя
• 130 — не задействован
• 129 — предохранитель очистителя ветрового стекла
• 128 — не задействован
• 127 — предохранитель стеклоподъемников
• 126 — система управления без ключа
• 125 — предохранитель правых габаритов
• 124 — предохранитель левых габаритов
• 123 — предохранитель обогрева зеркал
• 122 — подушка безопасности
• 121 — обогрев передних сидений
• 120 — электрика задней правой двери
• 119 — гнездо питания в багажнике
• 118 — электрика задней левой двери
• 117 — подсветка номера
• 116 — предохранитель фар и противотуманных фар
• 115 — внешнее освещение от генератора
• 114 — иммобилайзер, питание от генератора
• 113 — подфарники
• 112 — предохранитель аудио-системы
• 111 — топливный насос
• 110 — переключение освещения от генератора (в дневное время)
• 109 — дополнительное гнездо питания сзади, прикуриватель
• 108 — система навигации, аудио-система
• 107 — система бортовой диагностики, питание приборов от аккумулятора
• 106 — система управления без ключа
• 105 — предохранитель обогревателя заднего стекла
• 104 — внутреннее освещение
• 103 — внешнее освещение от аккумулятора
• 102 — приемник дистанционного управления, фильтр продуктов сгорания на дизеле, рулевая колонка, регулятор отопителя
• 101 — привод крыши, привод водительского кресла, привод люка
• 100 — питание электронных модулей от замка зажигания

Видео-инструкция по замене предохранителя на Форд Фокус 2:

ford блок предохранителей разобрать фокус Форд Фокус

Схема расположения предохранителей в монтажном блоке Ford Focus

Предохранители в монтажном блоке Ford Focus располагаются следующим образом:

1	50 60	2004-2007: Вентилятор системы охлаждения
40	2007-2010: Вентилятор системы охлаждения
2	80	Рулевое управление с усилителем
3	60	Блок предохранителей в салоне
4	60	Блок предохранителей в салоне
5	80	Вспомогательный отопитель
6	60	Дизель: Свечи накаливания
7	30	ABS, насос системы динамической стабилизации
8	20	ABS, клапаны системы динамической стабилизации
9	20	Блок управления двигателем
10	30	Блок управления отопителем
11	20	Замок зажигания
12	40	Реле зажигания (15l)
13	20	Стартер
14	40	Обогрев лобового стекла, правая сторона
15	30	Реле вентилятора системы охлаждения (Sigma – только варианты без A/C)
16	40	Обогрев ветрового стекла, левая сторона
17	30	Электронный стояночный тормоз (EPB)
18	30	Инвертирующий усилитель мощности
19	10	ABS
20	15	Звуковой сигнал
21	20	Дизель: Вспомогательный отопитель
22	10	Модуль усилителя рулевого управления
23	30	Омыватели фар
24	15	Дизель: Предпусковой подогреватель
25	10	Реле зажигания
26	10	2004-2007: Блок управления автоматической коробкой передач
15	2007-2010: Блок управления автоматической коробкой передач
10	ST, RS: Модуль управления силовым агрегатом (PCM)
27	10	Муфта компрессора кондиционера
28	10	Дизель: Свечи накаливания
29	10	Система раздельного климат-контроля
30	3	Блок управления двигателем, блок управления автоматической коробкой передач
31	10	Интеллектуальная зарядка аккумуляторной батареи
32	10	2004-2007:16V+VCT: Вентиляция
10	2007-2010: Интеллектуальная зарядка аккумуляторной батареи
10	ST, RS: Форсунки
33	10	Бензин: Подогреваемые кислородные датчики
10	Дизель: Перепускной клапан промежуточного охлаждения воздуха
20	ST, RS: Подогреваемые кислородные датчики
34	10	Petrol: Форсунки, катушки зажигания
10	2004-2007:Дизель: Топливный насос
35	10	Блок управления двигателем, клапаны
36	10	Блок управления двигателем
Реле
R1	Блокировка стартера (автоматическая коробка передач)
R2	Звуковой сигнал
R3	Лампы заднего хода (автоматическая коробка передач)
R4	–
R5	Дизель: Предпусковой подогрев16V+VCT: Вентиляция
R6	Главное реле
R7	Обогрев лобового стекла
R8	Зажигание
R9	Омыватель фар
R10	Отопитель
R11	Кондиционер
R12	Вентилятор системы охлаждения (без кондиционера)
R13	Стартер
R14	Управление электропитанием Вентилятор системы охлаждения
