Как отремонтировать дизельные форсунки самому

Как понять, что с форсунками что-то не так? Признаки неисправности форсунок

Распространенные признаки, указывающие на проблемы в системе впрыска топлива:

• Двигатель работает на холостом ходу нестабильно, или даже глохнет на холостых;
• Повышенная вибрация на «холостых», повышенная шумность;
• Мотор плохо заводится;
• Загорается «Check Engine» на приборной панели;
• Повышенный расход топлива;
• Характерный запах топлива в моторном отсеке, возможный подтек;
• Ухудшение динамики и падение мощности.

Конечно, большинство вышеперечисленных симптомов могут иметь более чем одну возможную причину, и не всегда свидетельствуют о неисправной системе впрыска топлива. Подобные симптомы характерны и для других поломок, например, неисправные свечи зажигания могут стать причиной большинства вышеперечисленных проблем.

Подключаем компьютер к «мозгам»

Универсальная система кодов используется для уточнения конкретной проблемы, которая связана с той ил иной деталью или системой. Это позволяет ускорить процесс диагностики и поиска причин неисправности авто. Так, к примеру, на неисправность топливной форсунки указывают коды в диапазоне от P0000 до P0299 (контроль воздушно-топливной смеси). Последняя цифра между P0300 — P0308, например — 8, обозначает проблемный цилиндр, в котором есть неисправность. Следовательно, код P0308 указывает, что в цилиндре № 8 есть проблемы с форсункой. Прочитать код ошибки в памяти ЭБУ можно посетив СТО или купив OBD-сканер.

Симптомы неисправности форсунки

Для начала следует отметить, что такой сложный механизм как автомобильный двигатель (особенно в современных моделях) требует точности в определении. Часто оказывается, что при абсолютно схожей симптоматике свойственной неисправно-работающим форсункам, например тяжелый запуск мотора на «холодную тягу» или увеличенный расход топлива, причина далеко не в них, а в нуждающихся к замене свечах зажигания. Перед установлением точной причины, и предприятием каких-либо действий по их устранению, следует очень внимательно проверить и убедиться в правильности поставленного «диагноза». Следующие факторы, являются наиболее распространёнными симптомами неисправных форсунок двигателя:

• отмечаются рывки при езде;
• потеря динамики при ускорении;
• двигатель вибрирует и троит при переключении, или при сбросе скорости;
• увеличивается топливный расход;
• в следствии неравномерного расхода топлива на дизелях может наблюдаться черный дым из выхлопной трубы

Заметив что-либо из только что названных проблем, необходимо как можно скорее заняться точечной проверкой форсунок. В противном случае, автомобиль может подвести в самый ненужный момент (например, при совершении обгона, или в других ситуациях).

Принцип работы системы «Коммон рейл»

Название системы впрыска топлива «Common Rail» переводится с английского, как «общая магистраль». Данный термин очень точно характеризует принцип подачи топлива к форсункам двигателя. Давление в топливной системе Коммон рейл может достигать 2 000 атмосфер. Чтобы обеспечить доставку топлива к форсункам, в систему питания «Коммон рейл делфи» устанавливается аккумулятор, в котором дизельное топливо находится под постоянным высоким давлением.

Форсунки common rail представляют собой устройство с электромагнитным способом открытия игольчатого клапана. Электронная система позволяет с высокой точностью установить момент впрыска топлива, что делает работу двигателя максимально производительной.

Самостоятельная проверка форсунок

Начнем с того, что автомобильные форсунки делятся на несколько типов, из которых в разное время широкое применение нашли два вида: механические форсунки и электромагнитные (электромеханические) инжекторы.

Электромагнитные форсунки имеют в основе специальный клапан, который осуществляет открытие и закрытие форсунки для подачи топлива под воздействием управляющего импульса ЭБУ двигателем. Механические форсунки открываются в результате роста давления топлива в форсунке. Добавим, что на современных авто зачастую устанавливаются электромагнитные устройства.

Чтобы проверить форсунки своими руками без снятия с машины можно воспользоваться несколькими способами. Наиболее простым и доступным способом, который позволяет быстро проверить инжекторные форсунки не снимая их с машины, является анализ шумов, издаваемых двигателем в процессе работы.

Определить неисправную форсунку на слух по звуку работы ДВС можно в том случае, если из блока цилиндров доносится приглушенный высокочастотный звук. Это указывает на необходимость чистки инжектора или неисправность форсунок.

Разнообразие аналогов

Снять и эффективно заменить вышедшие из строя запчасти невозможно без представления их видовых особенностей. Для топливных насосов высокого давления рядного многоплунжерного (Тип РЕ), распределительного (VE/VR) и индивидуального (UPS) типа распылители заворачиваются в корпус форсунок. Таким образом, деталь для впрыска топлива устанавливается в двигатель, образуя единое целое.

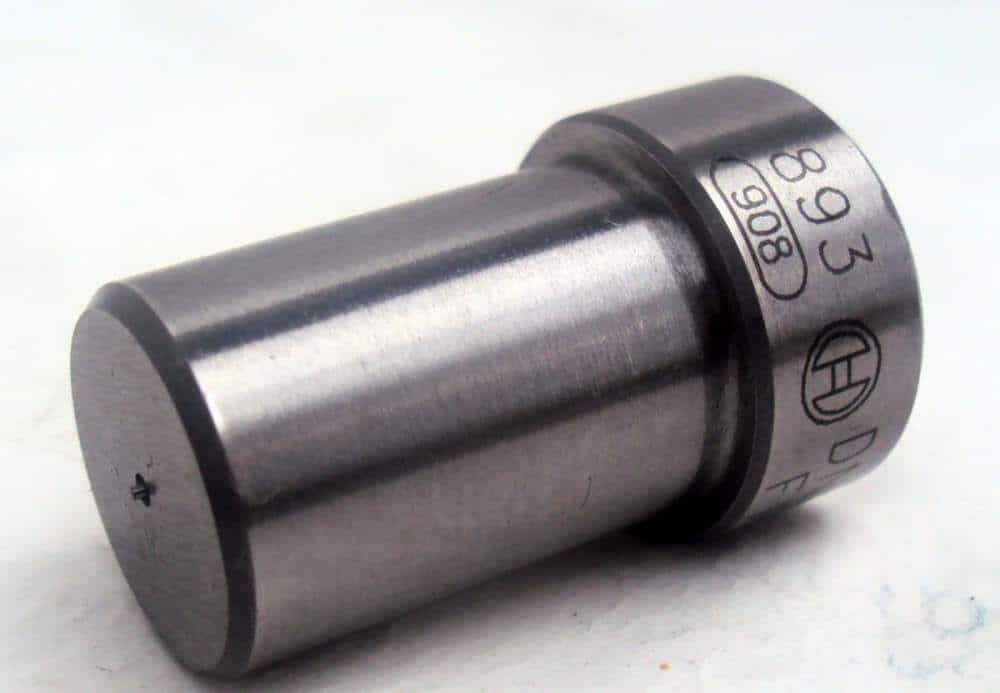

Распылитель форсунки

Топливные системы высокого давления впрыска горючего, такие, как Common Rail (CR) либо системы с насос-форсунками (UIS), характеризуются сборным, встроенным в корпус, типом распылителей.

Штифтовой тип характерен для двигателей с разделёнными камерами сгорания, а для соплового типа – двигателям с непосредственным впрыском горючего.

Признаки неисправности форсунок бензинового двигателя

Существует две общих неисправности инжектора – нарушение количественного состава смеси и искажение формы факела распыления. Последнее также снижает качество смесеобразования.

Поскольку особую важность представляет качественное соблюдение состава смеси при пуске холодного двигателя, то и наиболее явно проблемы с форсунками проявляется именно в этом режиме

Инжектор может «переливать», когда клапан не в состоянии удержать давление бензина и переобогащённая смесь откажется воспламеняться, а свечи будут забросаны бензином в жидкой фазе. Такой двигатель без продувки дополнительным воздухом уже не завести.

Конструкторы даже предусматривают специальный режим обдува свечей, для чего надо полностью утопить педаль акселератора и прокрутить двигатель стартёром, топливо при этом полностью перекрывается. Но даже это не поможет, когда закрытая форсунка не держит давление.

Недостатки распыления могут привести к обеднению рабочей смеси. Мощность мотора упадёт, снизится динамика разгона, возможны пропуски зажигания в отдельных цилиндрах, что вызовет зажигание лампы на панели приборов.

Любые отклонения в составе смеси, в том числе и по причине её недостаточной гомогенизации, приведут к значительному увеличению расхода топлива. Необязательно это будет означать слишком богатую смесь, бедная повлияет точно так же, поскольку снизится общая эффективность двигателя.

Может возникнуть детонация, выйдет из теплового режима и разрушится каталитический нейтрализатор, появятся хлопки во впускной коллектор или глушитель. Двигатель потребует немедленной диагностики.

Вместо заключения

Попытка отремонтировать форсунку в домашних или гаражных условиях — мера скорее вынужденная, чем стандартная. Дело в том, что подобные операции потребуют высокой квалификации мастера, далеко не любой автолюбитель сможет верно определить неисправность и грамотно провести все работы. Это, не говоря уже о том, что желательно иметь оборудование для диагностики.

Крайне рекомендуется при первых симптомах неполадки обратиться в наш специализированный техцентр «Дизель-Мастер». К преимуществам такого подхода можно отнести:

1. У нас работают специалисты с большим практическим опытом, которые знают нюансы разных моделей авто.
2. В наличии высокоточное компьютерное оборудование и диагностические стенды, которые позволяют точно определить дефект.
3. Используем оригинальные запчасти, поделки исключены.
4. Предоставляем гарантию на установленные узлы и проделанную работу.
5. Оказываем полноценную поддержку клиента на всех этапах сотрудничества.

Всегда готовы посоветовать вариант восстановления, который будет оптимальным именно в вашем случае. Если не уверены в том, как отремонтировать дизельные форсунки самостоятельно — обращайтесь к нам по телефонам +7 (921) 932-25-54, (812) 938-56-50, 8 (800) 350-34-48, и мы обязательно решим вашу проблему!

Учёные, занимающиеся разработкой современных двигателей, стремятся максимально оптимизировать работу агрегата внутреннего сгорания. Улучшения, которые реализуются в дизельных двигателях, направлены прежде всего на снижение потребления топлива, увеличения мощности и уменьшения концентрации вредных веществ в отработанных газах.

Ремонт распылителя форсунки

Так как покупка и установка новой форсунки сопряжена с довольно серьёзными финансовыми расходами, часто заменяют лишь распылитель. Он состоит из корпуса и расположенной внутри иглы. В процессе эксплуатации посадочные поверхности деформируются, и распылитель начинает работать некорректно.

Ремонт распылителя возможен в следующих случаях:

1. Залипание иглы в корпусе по причине загрязнения, деформации, задиров или выкрашивания рабочих поверхностей.
2. Загрязнение сопла распылителя.

Порядок действий при ремонте распылителя

Отремонтировать распылитель можно несколькими способами. Одним из них является ультразвуковая чистка, к которой прибегают для снятия нагара с внутренних поверхностей. Однако при сильной закоксованности распылителя полное удаление нагара этим способом невозможно. Более того, ультразвук не может восстановить механически изношенные поверхности.

Один из вариантов ремонта распылителя — ультразвуковая чистка

Другой вариант ремонта распылителей — притирка с помощью полировочных паст разной степени зернистости. Недостатком этого способа является возможное нарушение геометрии взаимного расположения деталей. В результате может происходить утечка топлива в форсунку из распылителя. Притирка не поможет и в случае сильной механической деформации поверхностей.

Элементы форсунки располагаются в строго определённойпоследовательности

Притирка осуществляется следующим образом.

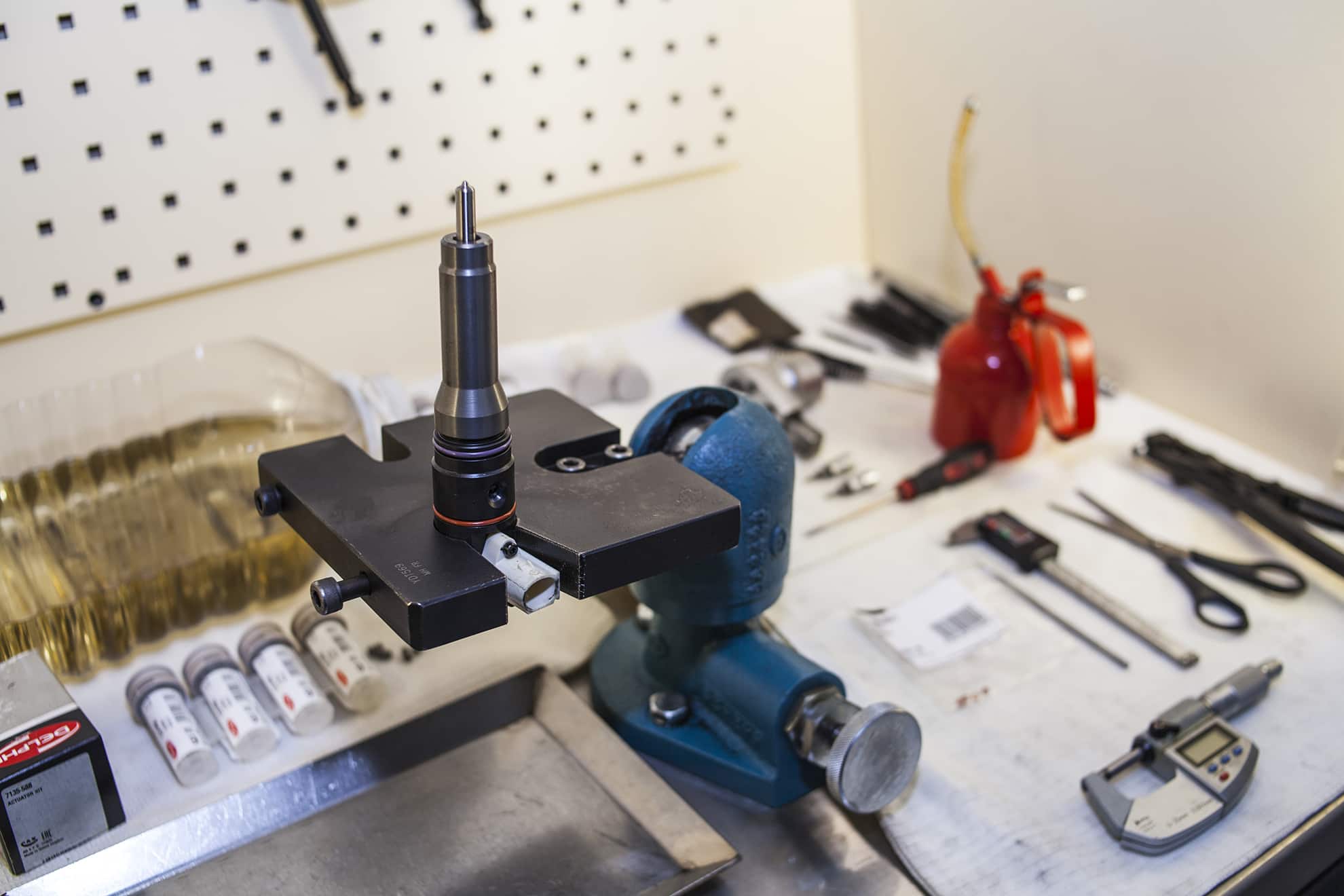

1. Форсунка зажимается в тисках. Отворачивается гайка, фиксирующая распылитель.
2. Игла промывается в ёмкости с топливом, протирается чистой ветошью и продувается сжатым воздухом.
3. Для притирки иглы используют пасту с содержанием абразива и чугунный притир для окончательной обработки. Игла пропускается по притиру для удаления рисок. При этом следует избегать появления новых повреждений.
4. С помощью никелирования восстанавливается рабочий объем иглы.
5. Механически обрабатывается корпус распылителя. Он должен приобрести гладкий и блестящий вид.
6. Иглу вставляют в корпус. Зазор между иглой и корпусом не должен превышать 1–2 мкм. В противном случае никелирование следует повторить.

Таким образом, ремонт распылителя заключается в очистке от нагара, шлифовке и наращивании объёма. Процесс этот достаточно трудоёмок. Если заменить распылитель форсунки сможет практически каждый автовладелец, то для самостоятельного ремонта потребуется специальное оборудование.

Притирка распылителя

Во избежание ошибок процесс притирки распылителей следует рассмотреть более подробно. Для притирки потребуется:

• паста ГОИ;
• густое автомобильное масло;
• дрель.

Паста ГОИ измельчается в порошок и разводится с маслом в пропорции 1 к 2. Затем состав наносится в корпус распылителя, игла зажимается в дрель, и на самых низких оборотах производится притирка к корпусу. При этом необходимо постукивать иглой о корпус в течение минуты. Затем детали промывают в чистом топливе и продувают компрессором. После этого проводится притирка только маслом.

Все элементы, в том числе и сама форсунка, промываются в керосине, продуваются и собираются.

Посадочное место для иглы в корпусе распылителя восстанавливается методом притирки с помощью специальных паст

Как продлить срок службы распылителя

Для увеличения срока службы распылителя рекомендуется придерживаться ряда простых, но важных правил:

• заправляйтесь только качественным топливом на проверенных АЗС;
• своевременно меняйте топливный фильтр;
• используйте присадки для топлива, очищающие топливную систему от воды и примесей;
• при появлении проблем в работе двигателя незамедлительно проведите диагностику на СТО.

Эти простые рекомендации позволят избежать серьёзных расходов при внеплановой замене форсунок.

Алгоритм замены форсунок на дизельном двигателе достаточно прост. Сделать это может даже неискушённый автолюбитель. Ремонт распылителя более сложен и трудоёмок. Однако при наличии желания и необходимых инструментов его тоже можно осуществить своими руками. Заправляйтесь качественным топливом, своевременно меняйте топливные фильтры, и проблемы с форсунками будут возникать гораздо реже. Удачи на дорогах!

Самостоятельная диагностика

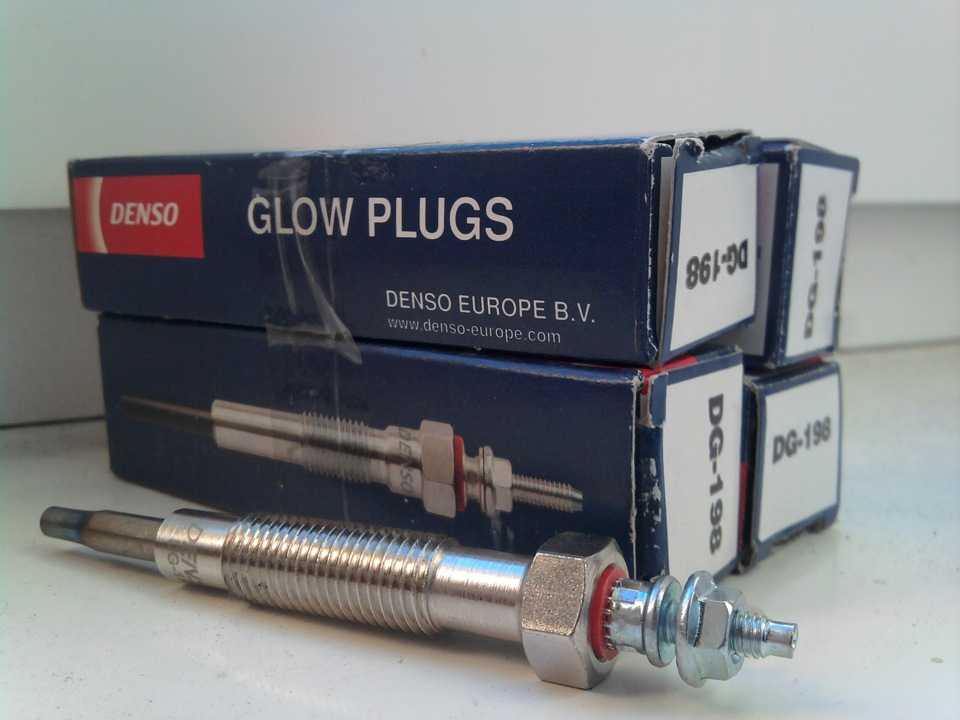

При отсутствии дорогостоящей аппаратуры в гаражных условиях можно осуществить некоторые диагностические мероприятия самостоятельно. Если двигатель не заводится или, запустившись, работает крайне нестабильно, то первое, что можно испытать на исправность — калильные свечи.

Если при попытке завести дизельный двигатель не происходит воспламенение рабочей смеси, то следует проверить топливную систему на наличие в ней топлива. Давление, при котором система питания common rail delphi может обеспечить стабильный запуск агрегата, должно быть не менее 150 атмосфер. Проверка топливной системы осуществляется в такой последовательности:

1. Необходимо тщательно осмотреть топливную рейку и все топливные трубки. При выявлении утечки топлива из системы необходимо незамедлительно восстановить герметичность участка топливопровода;
2. Следует отпустить на несколько оборотов штуцер ведущий к одной из форсунок, провернуть двигатель стартером на несколько оборотов и по вытекающему из этого места топливу убедиться в работоспособности насоса высокого давления. Если в системе питания будет отсутствовать топливо, или его давление будет отличаться в меньшую сторону от минимально необходимого, то потребуется проверить ТНВД, а также насос подкачки, который осуществляет перекачку топлива из бака автомобиля.

Проверка насоса низкого давления осуществляется с помощью обратного манометра. Измерительный прибор должен показать не менее минус 1,5 атмосфер. Только в этом случае будет открываться заборный клапан, и в систему начнёт поступать топливо в необходимом объёме. Дизельные топливные насосы высокого давления, лучше проверять демонтировав эту деталь с двигателя. Гаражные мастера занимающиеся самостоятельным ремонтом конструируют самодельные стенды на которых насос надёжно фиксируется и запускается с помощью электрической тяги. К насосу подводится топливный шланг с дизельным топливом, а на выходе устанавливается манометр, который позволит измерить давление в топливной системе. Измерительный прибор должен быть рассчитан на большое давление, иначе правильно диагностировать поломку насоса не получится. Работающий насос может нагнетать топливо до 2000 атмосфер, поэтому следует все соединительные муфты надёжно закрепить, прежде чем включать систему. Такая схема позволит определить исправность насоса высокого давления. Если деталь окажется неисправной, то следует произвести её замену либо отремонтировать насос на станции технического обслуживания.

Не следует опасаться использовать новейшие технологии в повседневной жизни. В ближайшем будущем каждый дизельный двигатель будет оборудован системой Common rail delphi, поэтому приобретая автомобиль с таким видом дизеля можно не опасаться за то, что силовой агрегат быстро устареет, и на него невозможно будет найти оригинальные запчасти. Если постоянно следить за качеством топлива, заливаемого в топливный бак, то количество пройденных километров до первого капитального ремонта двигателя, оснащённого системой Common rail delphi, будет исчисляться сотнями тысяч, при этом каждый пройденный километр позволит сэкономить деньги на приобретении топлива.

Диагностика форсунки

Проверить узел на работоспособность можно ещё до его демонтажа. Делается это так — запускается мотор на холостом ходу и поочередно снимаются форсунки. Если после удаления одной из них работа движка изменилась — значит деталь в порядке и её можно вернуть на место. Так, методом исключения удастся обнаружить дефектный элемент.

Для диагностики нужно использовать максиметр или мультиметр. Убираем клеммы АКБ, отключаем проводку форсунок, замеряем показатели каждой детали. На изделиях высокого сопротивления значения должны быть в пределах 11-17 ом, при низком импедансе — менее 5 ом. Отметим характеристики, которые говорят о работоспособности узла:

1. Впрыск должен осуществляться только при конкретных показателях давления, недопустимы отклонения в ту или иную сторону.
2. Форсунка не должна переливать (утечка топлива до начала впрыска).
3. После впрыска в каждом узле должно сохраняться стабильное давление — оно требуется для обратного сброса горючего в бак.
4. Оптимальная форма факела — ровный конус без отклонений.
5. Оптимальное распыление — в виде «тумана». Нельзя, чтобы топливо капало или текло.
