Чистим дроссельную заслонку автомобиля своими руками

Завышенное положение дроссельной заслонки

Очень часто приходится отвечать на одни и те же вопросы. Самый главный из них такой – “Почистил дроссельную заслонку, а её показания положения дроссельной заслонки не изменяются и составляют 5-7%. Дроссельный узел износился?”

Приведу пример из жизни. Человек очень сильно озадачился завышенными показаниями положения ДЗ, которые составляли около 7-9% на холостом ходу. Начитавшись форумов в интернете и сайтов под названием “Пишулишьбыписать”, приступил к выдраиванию дроссельного узла. Помыл – не помогло. Значит плохо помыл. Помыл ещё раз и очень дотошно. Снова не помогло. Что же делать, уже блестит, как у кота что-то там, а всё-равно по показаниям грязный!

Затем его озадаченность переросла уже в более кардинальную фазу – наверное, заслонка подклинивает и не закрывается.

Хорошо хоть не успел разобрать дроссельный узел в поисках подклинивания.

Вовремя проведенная внимательная диагностика выявила причину его бессонных ночей.

Виновником оказался… генератор.

Достаточно было всего одного взгляда на ремень вспомогательных агрегатов, чтобы понять, что что-то не так.

Оказалось, ротор генератора на столько туго вращался, что двигателю не хватало стандартной мощности холостого хода для его вращения. И, естественно, ЭБУ приоткрыл дроссельную заслонку для доступа большей массы воздуха.

Вот так. Но зато дроссель теперь очень чистый

Из этого у нас уже вылезло второе правило. Вот его суть.

Если значения в параметре “положение ДЗ” завышены, то это не обязательно значит, что нужно всё бросать и бежать с выпученными глазами чистить дроссельную заслонку.

Можете проверить данный факт сами, кому интересно. Запустите двигатель, подключите диагностический адаптер, нажмите на тормоз и попытайтесь тронуться с места не нажимая педаль акселератора

Обратите внимание на положение дроссельной заслонки. По мере повышения нагрузки на двигатель, также будут расти и показания положения ДЗ

ЭБУ сам будет приоткрывать дроссельную заслонку, чтобы повысить мощность и сохранить необходимые обороты холостого хода в заданных пределах даже под нагрузкой.

Также сам ЭБУ управляет положением ДЗ при запуске и прогреве двигателя, приоткрывая и прикрывая её в зависимости от прогрева двигателя и температуры окружающей среды.

Поэтому можно сделать выводы, почему положение дроссельной заслонки на Лачетти 1.4/1.6 и похожих авто может быть завышено:

  1. Дроссельный узел загрязнен и дроссельная заслонка не закрывается до необходимых значений. Необходима чистка.
  2. На двигатель действует повышенная нагрузка и ЭБУ целенаправленно увеличивает процент открытия ДЗ, чтобы обеспечить работу двигателя на холостом ходу. Тут необходима комплексная диагностика двигателя и навесного оборудования.

Инструменты

Для каждой модели автомобиля может потребоваться совой набор инструментов, но как правило, он мало чем отличается от перечисленного ниже.

Для чистки дросселя в домашних условиях потребуется:

  • Отвертка крестовая (плоска);
  • Пассатижи;
  • Набор головок с воротком или торцевых ключей (обычно необходим ключ на 13, но может потребоваться и другой);
  • Чистая безворсовая ветошь;
  • Средство для очистки (о них чуть ниже).

Этого комплекта инструментов будет вполне достаточно, чтобы выполнить работы. Также обязательно понадобиться новая прокладка, размещаемая между узлом и впускным коллектором.

Разновидности по типу привода, их принцип работы

Изначально привод дросселем был механический (он и сейчас используется на авто бюджетной категории). В таком приводе ось заслонки посредством троса соединяется с педалью газа.

Взаимодействие системы подачи воздуха и системы впуска происходит благодаря установленному на дросселе датчику положения заслонки (ДПДЗ).

Работает все так: для набора оборотов, водитель нажимает на педаль, тем самым открывает заслонку на дроссельном узле, увеличивая количество воздуха, при этом ДПДЗ передает сигнал на ЭБУ, сообщая насколько сильно она открыта.

На основе этих показаний блок управления определяет количество бензина, которое нужно подать в коллектор, чтобы соблюсти нужные пропорции горючей смеси.

Функционирование мотора на холостом ходу обеспечивается дополнительными каналом и регулятором ХХ. Через канал воздух постоянно поступает в коллектор в обход основного, который на этом режиме работы двигателя полностью перекрыт.

Более современным является электромеханический привод, но используется он пока не на всех автомобилях.

Его особенность заключается в том, что прямой связи между педалью акселератора и осью заслонки нет. В этом типе привода открытие заслонки осуществляется электродвигателем с небольшим редуктором.

Для реагирования на действия водителя на педали установлен датчик положения, а управление эл. моторчиком привода осуществляется ЭБУ.

Поэтому в узле с таким приводом используется так называемая двухсторонняя связь блока управления с дросселем – ЭБУ получает информацию с датчика положения акселератора и на его основе подает сигнал на открытие заслонки. А после блок управления считывает информацию с ДПДЗ относительно правильного угла открытия.

В таком типе привода отпала надобность в канале холостого хода, поскольку даже в режиме ХХ количество подаваемого воздуха регулируется заслонкой (ЭБУ просто открывает ее на нужный угол).

Отметим, что выше описан упрощенный принцип функционирования дросселя с электромеханическим приводом. В действительности управление заслонкой осуществляется на показании множества датчиков, чтобы обеспечить оптимальную работу мотора при любых условиях.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Правила проведения очистки

Несмотря на то, что дроссельная заслонка – простой по конструкции механизм, ее обслуживание следует проводить аккуратно и соблюдать некоторые правила:

  • Если уж решено провести чистку, то для качественного выполнения работ нужно дроссель в сборе снимать, чтобы хорошо отмыть его со всех сторон;
  • Перед началом работ следует убедиться, что деталь действительно требует очистки (лишний раз снимать ее не стоит);
  • Удаление отложений следует выполнять только специальными средствами для промывки с последующей протиркой мягкой ветошью. Для очистки нельзя применять щетки, жесткие материалы, проволоку (для прочистки тонких каналов);
  • На некоторых авто с электромеханической заслонкой после проведения работ нужно сделать настройку системы управления приводом (так называемое «обучение» заслонки), чтобы ЭБУ корректно управляло узлом.

Соблюдение всех этих правил позволит правильно и без повреждений очистить дроссельную заслонку самостоятельно, не прибегая к услугам автосервисов.

Заниженное положение дроссельной заслонки

Давайте вернёмся к чистке дроссельной заслонки и внесём ещё одну ясность.

Часто приходится наблюдать такой себе своеобразный рейтинг чистых заслонок

Прямо радость у людей, когда после чистки (или не чистки) дроссельной заслонки показания положения ДЗ меньше, чем у того неудачника, который плохо почистил. У него 2,5%, а у меня получилось аж 0,8%! Круть просто!

Стоит ли радоваться такому низкому значению положения дроссельной заслонки?

Опять же, чтобы не быть голословным, давайте проведём эксперимент.

За основу возьмём наш известный факт, что для определённых параметров работы двигателя необходима определённая масса воздуха.

Подключаем адаптер для диагностики автомобиля и запускаем двигатель на холостом ходу. Смотрим параметр “положение ДЗ”

Положение (открытие) дроссельной заслонки составляет 2,4%. Положение регулятора холостого хода (ШАГ) составляет 24

Отключаем какой-нибудь шланг от впускного коллектора. Например, короткий шланг от клапана системы вентиляции картера

Этим мы обеспечим подсос лишнего воздуха во впускной коллектор.

А вот теперь смотрим на показания положения дроссельной заслонки

Значение положения ДЗ стало 0,8%! Во как круто почистили дроссельную заслонку, даже не вымазывая рук

А положение РХХ стало всего 5 шагов.

Понятно, что произошло?

Массы воздуха, поступившей через отключенный шланг почти хватает для работы двигателя на холостом ходу, поэтому, чтобы обороты не возросли выше необходимых, ЭБУ прикрыл дроссельную заслонку.

Поэтому радоваться маленьким значениям положения дроссельной заслонки на автомобилях с регулировкой холостого хода при помощи ДЗ не стОит!

Существуют две основные причины заниженного положения дроссельной заслонки на Лачетти 1.4/1.6 и похожих автомобилях:

  1. Подсос воздуха во впускной коллектор. При этом также снижаются шаги регулятора холостого хода.
  2. Не правильно отрегулирован трос от педали газа к дроссельной заслонке. При этом шаги регулятора холостого хода не снижаются, а остаются в норме.

Более подробно об этом я рассказываю в видео в конце данной статьи. Обязательно посмотрите его, если на Вашем авто заниженное положение ДЗ.

Причины образования отложений

Изначально может показаться, что грязи в системе впуска особо взяться неоткуда, поскольку воздух перед поступлением в коллектор очищается фильтром. Но это не так, и существует ряд факторов, которые приводят к появлению отложений:

  • Фильтрующий элемент не может полностью очистить воздух от пыли, ее мелкие частицы проходят дальше и достигают дросселя. И чем фильтр грязнее, тем больше пыли он пропускает;
  • Система вентиляции картерных газов реализована так, что эти газы попадают в дроссель, а из него уже – в цилиндры, где и сгорают. В этих газах содержатся частицы масла, основная масса которых отделяется в маслоотделителе, но часть их все же попадает в дроссельный узел;
  • Система рециркуляции отработанных газов, которая начала использоваться на авто не так давно, тоже работает через дроссель (газы проходят через него и попадают в коллектор). В отработанных газах также немало примесей, оседающих на поверхностях дросселя;
  • Грязь попадает также из адсорбера;

Попадающие в дроссельный узел пыль, масло и иные загрязняющие частицы смешиваются и оседают на поверхностях в виде маслянистого слоя, который со временем нарастает и приводит к нарушению работы топливной системы.

Процесс «обучения» заслонки

Немного об электромеханических заслонках, а точнее процедуре их «обучения» после чистки. Выполнять такую настройку нужно не всегда, на некоторых авто все делается в автоматическом режиме.

Чтобы понять, нужна ли настройка, достаточно перед закреплением воздуховода включить и выключить зажигание.

Если в авто есть функция автоматической настройки, то после включения зажигания заслонка самостоятельно полностью закроется. В этом случае никаких дополнительных процедур делать не нужно.

Также в некоторых авто настройка делается путем сброса до заводских настроек, для чего достаточно на непродолжительное время снять клемму с АКБ.

Даже если и нужно проведение «обучения» дросселя, выполнить ее не сложно. На каждой конкретной модели используется свой алгоритм действий, который необходимо точно соблюдать.

Но в целом, действия водителя при «обучении» заслонки сводятся к тому, чтобы «показать» ЭБУ диапазон углов ее открытия. И для этого нужно включить зажигание на определенное время на полностью отпущенной педали акселератора.

Затем повторить ту же процедуру, но уже с полностью выжатой педалью. В некоторых случаях необходимо ЭБУ «показать» промежуточное положение заслонки (к примеру, при наполовину выжатой педали).

ЧИТАЙТЕ ПО ТЕМЕ: Как почистить инжектор в домашних условиях.

Средства для чистки

Напоследок немного о том, что же следует использовать для чистки дроссельной заслонки.

В гаражных условиях автолюбители для этих целей применяют такие распространенные средства, как «WD-40», ацетон, бензин.

Но все же лучше применять специальные чистящие вещества, и вот некоторые из них:

  • LIQUI MOLY PRO-LINE DROSSELKLAPPEN-REINIGER – аэрозольный очиститель. Предназначен для удаления нагаров и отложений в дроссельных узлах и впускных трактах. Подходит для очистки как снятых узлов, так и установленных на авто. Достаточно легкий в использовании – покрываем моющим веществом поверхности, выжидаем 2-3 минуты и протираем их ветошью (в случае чистки без снятия – запускаем двигатель, чтобы воздух вытянул грязь в цилиндры);
  • AUTODOCTOR – аэрозоль для очистки карбюраторов и дроссельных узлов. Позволяет удалить отложения на внутренних поверхностях и каналах. Алгоритм использования состоит из двух этапов. Первый — наносим средство на поверхности, выжидаем 2-3 минуты и протираем их ветошью. Второй этап – запускаем мотор, и запрыскиваем аэрозоль в дроссельную заслонку, после чего прогазовываем, а после – протираем поверхности ветошью;
  • AUTOPROFI – аэрозоль для удаления отложений из карбюраторов и дроссельных узлов без их снятия с авто. Технология использования очень простая – обрабатываем поверхности средством, после чего запускам двигатель. Для лучшего результата желательно процедуру выполнить несколько раз;
  • SOFT99 G\’ZOX INJECTION & CARB CLEANER – универсальный очиститель, который можно использовать для удаления отложений на поршнях, клапанах, в карбюраторах и дросселях. Средство используется при заведенном двигателе – его нужно впрыскивать в течение 30 секунд в дроссель, после чего остановить мотор, выждать 5-6 мин., и снова завести, чтобы остатки грязи и чистящего вещества попали в цилиндры.

Также при чистке дроссельной заслонки хорошо себя зарекомендовали такие средства, как Bullsone Air Intake System Cleaner, Runway Carburetor Cleaner, Mannol Carburetor Cleaner, Abro Carb&Choke Cleaner, MaxiFlush Universal Cleaner.

Все из указанных средств хоть и предназначены для чистки без снятия, но они хорошо подходят и при тщательном удалении грязи на снятом узле.

ВИДЕО – проведение работ на ВАЗ 2114, 2115, 2110.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Положение дроссельной заслонки на холостых оборотах

Какие должны быть показания положения ДЗ на оборотах холостого хода?

Разные! Почему?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода)

Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!. Так вот:

Так вот:

  1. При помощи регулятора холостого хода, установленного в байпасном канале
  2. При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Этот параметр в диагностике обзывается, как “Шаги РХХ” или “Положение ДЗ Шаг”. Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ

Но это тема другой статьи и сейчас это не столь важно

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу – тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу – тогда несколько процентов!

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА с блоком управления MR-140 хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-12%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

И самые главные из них – это те, о которых мы уже говорили выше:

  • регулятор холостого хода не поддерживает холостой ход, а регулирует его
  • нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха – тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Технология очистки

Алгоритм действий:

  1. Двигатель должен быть остывшим, а автомобиль – обездвиженным (стоять на ручнике);
  2. Обеспечиваем доступ к дроссельной заслонке (снимаем декоративный кожух силовой установки, если он есть);
  3. Откручиваем крышку расширительного бачка системы охлаждения (тем самым сбрасываем давление);
  4. Найти дроссель не сложно по воздуховоду, идущей от корпуса воздушного фильтра;
  5. Окручиваем хомут крепления воздушной трубы к дросселю, стягиваем его с корпуса элемента;
  6. Отсоединяем все фишки проводов от датчиков, регулятора, электропривода;
  7. Если привод – механический, отсоединяем трос привода от оси заслонки;
  8. Торцевым ключом (головкой) откручиваем гайки крепления дросселя (2-4 гайки, в зависимости от конструкции);
  9. Стягиваем узел с крепежных шпилек;
  10. Отсоединяем от дросселя все трубки (подогрева от системы охлаждения, отвода картерных газов, рециркуляции отработанных газов, адсорбера);
  11. Откручиваем регулятор ХХ, очищаем его;
  12. Заливаем все поверхности, каналы узла моющим средством;
  13. Качественно протираем дроссель ветошью со всех сторон;
  14. Процедуру с заливкой средством и последующей протиркой делаем несколько раз, чтобы качественно удалить всю грязь;
  15. Собираем все обратно, подсоединяем патрубки и ставим дроссель на место, не забыв поменять прокладку;
  16. После затяжки крепежей, ставим на место фишки с проводкой и крепим воздуховод.

После сборки на некоторых марках авто необходимо провести «обучение» заслонки.

Что касается узлов с механическим приводом, то после сборки ничего дополнительно делать не нужно, можно сразу проверять, помогла ли очистка дроссельной заслонки устранить описанные выше симптомы.

Положение дроссельной заслонки (положение ДЗ)

Не смотря на всё вышесказанное, измерение положения дроссельной заслонки играет хоть и не основную, но очень важную роль в процессе управления двигателем. Оно помогает более точно управлять процессами.

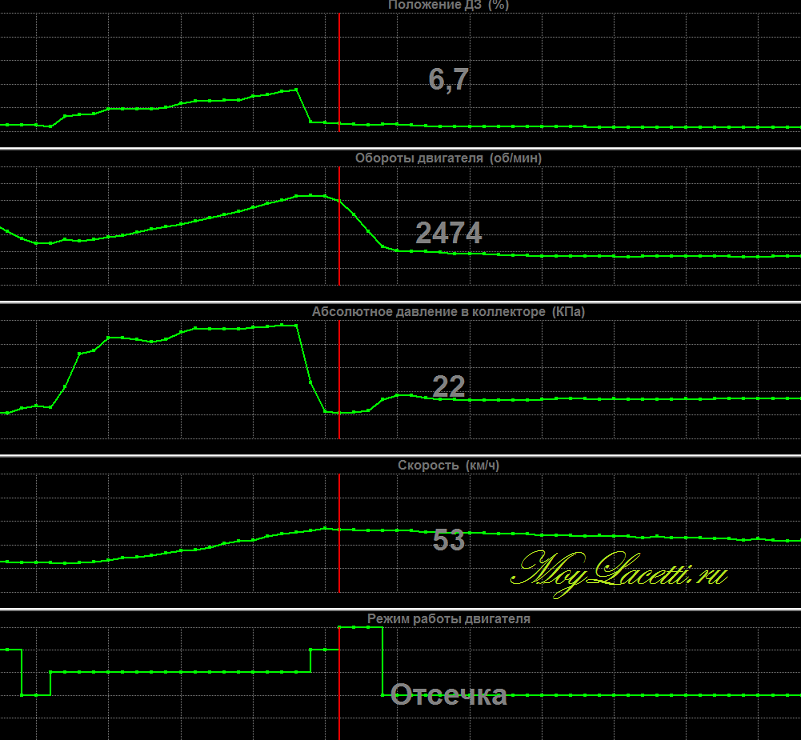

Например, такой режим работы двигателя, как принудительный холостой ход или режим отсечки (торможение двигателем). Положение дроссельной заслонки помогает ЭБУ оценить ситуацию и включить этот режим.

Допустим, скорость автомобиля составляет 55 км/ч, обороты двигателя 2600 об/м. Мы отпускаем педаль акселератора, положение ДЗ становится минимальным, ЭБУ это видит и включает режим отсечки, выключая подачу топлива через форсунки. Это позволяет более эффективно использовать торможение двигателем, повышая безопасность и увеличивая ресурс тормозной системы, а также экономить топливо и в разы уменьшить выброс вредных веществ в нашу с Вами атмосферу.

Но я слукавлю, если не скажу, что ЭБУ и так увидит, что мы закрыли заслонку по резко упавшему давлению во впускном коллекторе (с системой ДАД) или по резкому уменьшению массы потребляемого воздуха (с системой ДМРВ). Как видим, и в этом случае измерение положения дроссельной заслонки только помогает более точно определить фактор отсечки или торможения двигателем.
