Ford Scorpio Снятие и установка панели внутренней обивки дверей Ремонт своими руками, расходники

Снятие дверной обшивки с авто 2 модификации

Передняя дверь

Полностью опускается стекло в двери и снимается с динамика «пищалки» защитная сетка.
Сетка крепится на защёлках-фиксаторах, поэтому для снятия достаточно её слегка потянуть на себя.
Винты крепления откручиваются при помощи ключа TORX T25.
С дверей снимаются уплотнители. Делается это очень аккуратно — так, чтобы скобы остались целыми.
Треугольник пищалки снимается для сохранения скоб.
В щель подлокотника вставляется плоская отвёртка. Она поднимается, в то время как нижняя часть подлокотника уводится на себя.
Болты крепления обшивки выкручиваются головкой на «8».
На передней двери отключаются все разъёмы.
Кромка ручки двери аккуратно поднимается и вытягивается на себя до тех пор, пока полностью не отцепится.
Обшивка двери за образовавшиеся отверстия аккуратно вытягивается до тех пор, пока не отойдёт её угол. Пистоны при этом будут выходить из зацепов с характерными щелчками.
Плоскогубцами вынимаются пистоны, оставшиеся в корпусе.
Поломанные пистоны всегда можно заменить на новые — в автомобильных магазинах они продаются в широком ассортименте.

Видео: демонтаж обшивки передней двери

Задняя дверь

Между розеткой и ручкой стеклоподъёмника вставляется проволока, конец которой загнут в форме крючка.
Пружинный фиксатор вынимается при помощи крючка, затем снимается ручка стеклоподъёмника.
На подлокотнике задней двери находится декоративная накладка, которая поддевается плоской отвёрткой.
Накладка отсоединяется от фиксаторов и снимается.
Подлокотник крепится к дверной панели при помощи двух саморезов, которые выкручиваются головкой на «8».
Декоративная накладка внутренней дверной ручки поддевается отвёрткой.
Накладка снимается после отжатия рычага ручки и освобождения фиксаторов.
Обивку можно отделить от внутренней дверной панели, потянув её за край. Она крепится при помощи семи пистонов.
Снимается дверная обшивка.
Монтаж обшивки производится в обратном порядке.

На что необходимо обратить внимание

Процесс демонтажа дверных карт требует внимания, аккуратности и ангельского терпения. Приходится иметь дело с большим количеством мелких деталей – крепежей, защелок, клипс и т.п. Сломать их – плёвое дело.

Все крепежные детали сделаны из пластмассы, и на морозе они становятся хрупкими и легко повреждаемыми.

Рекомендуется организовать место сбора мелких деталей в какой-либо удобной емкости, чтобы они никуда не закатились, не упали на землю и т.п. Их последующий поиск отнимает массу времени и заставляет изрядно нервничать.

Лучше всего перед началом работ ознакомиться с инструкцией по демонтажу обшивки, на худой конец – с местами крепления крепежей, которые указаны в мануале к машине.

Процедура демонтажа дверных карт моделей Форд Фокус 1, 2 или 3 имеет много общего. Различия обусловлены особенностями конструкций дверей, местонахождением крепежных фиксаторов и способами их съема.

Снятие с Форд Фокус 3

Передняя дверь

Уголок аккуратно поддевается плоской пластиной или линейкой.
С дверной ручки снимается панель.
Выкручиваются два болта.
С боковой части снимается пластиковая заглушка и выкручивается расположенный за ней болт.
Снимается отражатель — за ним располагается ещё один болтик, который также необходимы открутить.
Заглушка вынимается путём нажатия на одну её сторону.
Вся обшивка двери крепится на шести клипсах.
В двери находятся все технологические отверстия, расположенные строго под клипсами.
Разобранную обшивку можно снимать. Если процедуру выполнить правильно, то детали не повредятся и останутся целыми.

Видео: снятие обшивки передней двери

Задняя дверь

Снимается ручка стеклоподъёмника: она крепится при помощи защёлки, поэтому достаточно аккуратно её поддеть и потянуть на себя.
За дверной ручкой находятся два шурупа, которые необходимо открутить. Сделать это можно только после того, как сама ручка будет снята.
С ручек дверей снимаются пластиковые заглушки, после чего выкручиваются шурупы.
Остаётся аккуратно потянуть за обшивку и снять её с двери.

Видео: снятие обшивки с задней двери

Знание о том, как правильно снять и установить дверную обшивку, может помочь автовладельцу не только во время выполнения ремонтных работ, но и при проведении тюнинга салона автомобиля.

Главная →

Практические советы →

Как снять обшивку дверей с Форд Фокус 1

В съеме отделочного материала передней и задней дверцы фокуса первого поколения много общего. Операции практически мало чем отличаются.

Как снять обшивку с передней двери

Начинают с внутренней дверной ручки. Вооружаются шлицевой отверткой, просовывают её в отверстие и поворачивают внутри выемки

Затем осторожно сверху или снизу поддевают верхний кожух рукояти и отщелкивают его.

Выкручивают два винта, расположенные по краям основания ручки.

Саморезы находятся по краям нижней части подлокотника

Далее переходят вверх, к углубленному гнезду, где находится ручка блокировки. Снимают лезвием ножа или плоской отверткой декоративный колпачок.
Под ним находится винт-саморез, его выкручивают крестовым инструментом.
Аккуратно сдергивают пластиковое гнездо.
Освобождают штекерный разъем, вынимают накладку полностью.
Поддевают и сдёргивают с защелок накладку напротив зеркала.
Выкручивают семь болтов по периметру обшивки. Желательно их не перепутать, они разные.
После этого панель отделочную дверцы вытягивают вверх и тянут на себя. Она выходит из пазов и легко снимается.
Монтаж дверной карты выполняется в обратном порядке.

Все операции проводятся с применением крестовой или шлицевой отвертки, ножика с тонким лезвием.

Можете посмотреть подробности в следующем видео:

Как снять обшивку с задней двери

Также сначала отщелкивают с использованием шлицевой отвертки накладку внутренней дверной ручки.
Крестовой отвинчивают два болта, находящиеся в крайних гнездах ручки.
Демонтируют ручку механического стеклоподъемника, применяя инструмент.
В углублении узла блокировки ножичком снимают колпачок и выкручивают находящийся под ним саморез.
Аккуратно вытаскивают вверх и на себя накладку блокировки дверной защёлки.
Снимают с двух пластмассовых фиксаторов треугольную отделочную панельку окна в верхнем углу.
Выкручивают шесть саморезов по периметру обшивки.
Дверную карту аккуратно снизу тянут двумя руками на себя, а затем поднимают чуть вверх и вынимают со своего места.
Монтаж обшивки задней дверцы производят в противоположном порядке.

Разборку задней двери Ford Focus 1 можно подробнее рассмотреть на следующем видео:

Пример снятия обшивок дверей на автомобиле Калина

Как снять обшивку левой передней двери:

Выкрутить фиксатор двери (кнопка блокировки).
Снять колпачок и выкрутить болт обшивки крестовой (фигурной) отверткой.
Выкрутить болты 4 и 5.
Аккуратно отсоединить обивку двери Lada Kalina от удерживающих фиксаторов. Отсоединить колодки с проводами от дверного модуля.

Порядок снятия обшивки правой двери (Лада Калина):

Выкрутить блокировщик двери №4.
Выкрутить болтики №2 отверткой.
На автомобильных дверных ручках есть декор накладки. Надо снять эту накладку и выкрутить два винта №3 и снять ручку №1.
Отсоединить обшивку от двери. Отсоединить разъем проводов.

Для демонтажа задней двери авто ВАЗ ЛАДА Калина 2 нужны будут две отвертки: крестовая и плоская.

Заднюю дверь разбирать надо в таком порядке:

Выкрутить фиксатор замка двери №2.
Снять накладку ручки. Открутить отверткой 2 винта №1. Снять ручку двери.
Снять плоской отверткой декоративный элемент №6, ручку №7 и розетку стеклоподъемника №5.
Отсоединить и снять обивку двери.

Как снять дверную обшивку с автомобиля Форд Фокус 1

Обшивка дверей салона демонтируется крайне осторожно и аккуратно, поскольку крепится она на пластиковых защёлках, которые легко ломаются. При этом в своих гнёздах они сидят крепко, так что придётся приложить немало сил

Чтобы не сломать хрупкие детали, необходимо точно знать их расположение — в таком случае разбор дверей будет очень простым. За ней скрыта шумоизоляция, прикреплённая к металлу двери. Отклеивается она очень просто, без приложения каких-либо усилий. После проведения всех манипуляций изоляция возвращается на место.

Передняя дверь

В специальные отверстия, расположенные на дверной ручке, вставляется отвёртка или любой другой подходящий инструмент, который затем проворачивается. Это позволит снять с ручки крышку.
Ручка, которой открывается дверь, крепится двумя винтами — их необходимо выкрутить из гнёзд.
Снимается защитный колпачок, под которым располагается винт — его тоже нужно выкрутить. После этого снимается гнездо ручки блокировки двери.
Разводится электрическая цепь, после чего вынимается гнездо блокировки дверной защёлки.
Аккуратно расслабляются зажимы и убирается жёлоб, при помощи которого крепится стекло.
Болты, на которых крепятся панели обшивки двери, выкручиваются.
Отделочная панель поворачивается вверх и снимается.
Монтаж дверной обшивки осуществляется в обратном порядке.

Видео: демонтаж обшивки передней двери

Задняя дверь

Снимается крышка дверной ручки путём её выкручивания из специального гнезда отвёрткой или любым другим инструментом.
Выкручиваются два болта.
За колпачком располагается винт, который необходимо выкрутить. После того гнездо блокировки дверной защёлки приподнимается и вынимается.
Если автомобиль оснащён электростеклоподъёмником, то отсоединяют электрическую защёлку и снимают ручку блокировки. В случае с механическими подъёмниками стёкол ручка регулятора снимается обычным куском проволоки.
Отделочная панель окна, расположенная с внутренней стороны, аккуратно вынимается.
Отвёрткой выкручиваются болты отделочной панели.
Обшивка двери поворачивается вверх и снимается.
Установка обшивки производится в обратном порядке.

Зачем проводят демонтаж обшивки двери

Автовладельцы за время эксплуатации транспортного средства могут столкнуться с необходимостью демонтажа обшивки дверей. Подобные работы выполняются в следующих случаях:

поломка стеклоподъёмников или центрального замка. Ремонт таких элементов требует обязательного демонтажа обшивки двери: без этого выполнить необходимые работы будет невозможно;
установка акустических колонов или любых других гаджетов, размещаемых в боковых поверхностях дверей;
процедуры по шумо — и виброизоляции, укладка утеплителя или уплотнителя.

В холодное время года обшивка с дверей снимается крайне аккуратно и осторожно. Под воздействием низких температур пластик становится хрупким, из-за чего его очень легко сломать или повредить

Самыми уязвимыми считаются мелкие детали — защёлки, крепежи и клипсы. По этой причине работы по демонтажу обшивки желательно выполнять либо в тёплое время года, либо в помещении — гараже или боксе. Летом же её можно снимать в любом месте — главное, чтобы оно было защищено от пыли и ветра.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Необходимые инструменты

Если в автомобиле нет электростеклоподъемников, то работа немного будет сложнее, чем работа с дверями с электроприводом стекло подъемников.

Из инструментов всего лишь понадобятся следующие единицы:

- крестообразная отвертка;
- клипсодер — это устройство для выдергивания клипс (принцип действия как антистеплер). Клипсодером можно аккуратно вытащить элементы крепления, не повреждая поверхность.

Рекомендация: лучше использовать пластиковый клипсодер. Он мягче выдергиваем клипсы, в то время как, железный клипсодер может оставить царапины. Некоторые используют подручные средства, например плоскую отвертку для выдергивания клипс и скоб, но применяя такой способ, остаются повреждения на обшивке. Поэтому, если машина дорогая, то надо купить клипсодер.

Последовательность демонтажа дверной обшивки

Первым делом аккуратно снимаем декоративную накладку, которая закрывает регулировку зеркал. Демонтируем ее с помощью того же клипсодера или плоской отвертки (но очень аккуратно).
Удалить накладку с дверной ручки. Также, с помощью клипсодера сбоку замка поддеть накладку и снять. Снимать следует рукой во избежании появления трещин.
Выкрутить саморез из дверной ручки.
Далее, клипсодер заводим сбоку под ручку и доводим до середины ширины ручки. Панелька должна выскочить без особых усилий. Панелька, как правило, в центре имеет специальный шип, который легко можно сломать. Чтобы снять аккуратно, надо немного приподнять панель и в то же время слегка тянуть обшивку клипсодером на себя.
Теперь стали видны провода. Их надо отсоединить от управления стеклоподъемниками.
На этом этапе осталось 3 самореза внизу двери. Выкручиваем их. Обычно на всех машинах внизу двери 3 самореза.
Обшивка сейчас держится только на внутренних клипсах. Берем снизу за обшивку и аккуратно оттягиваем на себя. Клипсы должны отсоединиться, при этом будут слышны щелчки.
После того, как пистоны отстрелились, обшивку приподнимаем вверх и освобождаем. Клипы с годами могут стать хрупкими, поэтому желательно поставить новые.

Как снять обшивку дверей с Форд Фокус 3

Порядок съема примерно такой же. Сложность возникает только при доступе к винту в гнезде дверного замка.

Из инструмента понадобится ключ на 25 и плоская отвертка для поддевания и снятия пластмассовых деталей. Рекомендуем воспользоваться съемниками обшивок. Все они достаточно прочны, не повреждают и не царапают пластик, удобны в применении. Различные конфигурации позволяют проникать с ними в труднодоступные места.

Съемники обшивок можно применять для различного вида монтажа

Как снять обшивку с передней двери

Процедуру начинают с верхней детали и постепенно опускаются вниз.

Снимают декоративный сетчатый уголок. Можно использовать металлическую линейку или пластину, но лучше подойдет специальный съемник.

После съема уголка его отсоединяют от электроразъема.

Затем переходят чуть вниз. В гнезде дверного замка находится один из винтов крепления дверной карты. Снимают заглушку. На отдельных моделях она имеет вид треугольника и сильно утоплена в гнездо. Чтобы вынуть её оттуда, надо повозиться. На других Фокусах 3 она вынимается достаточно просто: надо нажать на одну её сторону, на которую нанесена красная точка.

Под пластиком размещен винт крепления карты, его откручивают ключом 25.

Далее с дверной ручки демонтируют верхнюю пластиковую накладку. Она держится на пластмассовых держателях и входит расположенным на её краю штырем в паз. Панельку поддевают в разных местах съемником и аккуратно вытаскивают в сторону из паза.

Под ней оказываются два винта-самореза, выкручивают их ключом на 25.

В боковой части вверху находят малоприметную заглушку из полимера. Также съемником подковыривают её и снимают.

Расположенный под ней винт откручивают ключом 25.

Следующий крепежный болт находится под красным отражателем

С ним надо обходиться осторожно, так как по отзывам, он весьма хрупкий. Его поддевают с угловой стороны и слегка выдвигают в противоположную сторону

Вывертывают тем же ключом последний винт крепления обшивки.

Теперь обшивка осталась держаться на шести взаимозаменяемых для всех дверей клипсах.

Рекомендуется начинать непосредственный съем панели с нижнего угла, где находится динамик. Поддевают рукой и постепенно снимают её с дверцы автомобиля.

Про снятие передней обшивки с Форд Фокус 3 подробнее в видео:

Как снять обшивку с задней двери

Из инструментов понадобятся те же ключ TORX 25 и съемники для обшивки. Желательно иметь запасные клипсы, подходящие для дверей фокуса 3.

Перед работой опускают стекло, отключают на аккумуляторе минусовую клемму.

Начинают работу с верхней части панели. Первый винт крепления обшивки находится за пластиковой заглушкой в гнезде дверного замка. Панельку поддевают съемником, снимают её. Вывинчивают ключом первый саморез.

Следующие два крепежных винта находятся под дверной ручкой. Если в модели предусмотрена ручная крутящаяся ручка открывания стекол, плоской отверткой или проволокой, как описано выше, снимают ручку.

Если стеклоподъемник электрический, сразу приступают к снятию дверной ручки. Она держится на трех фиксаторах: один посередине и два по краям. Поддевают сначала верхнюю правую часть, затем в середине, переходят к крайнему у дверцы, и отжимают последний третий крепеж. Накладку аккуратно поднимают вверх.

Отщелкивают разъем стеклоподъемника и откладывают верхнюю часть ручки в сторону.

Вывинчивают два крепежных болта торксом 25.

По всему периметру обшивки расположено семь одинаковых клипс.

Начинать съем панели задней дверцы фокуса3 рекомендуется с нижнего угла возле динамика. Там легко отщелкивается первый пистон. Далее обшивку сдергивают, постепенно отщелкивая от каждого крепления.

Установку панели производят в противоположном порядке.

Подробнее про снятие задней обшивки с Форд Фокус 3 в видео:

Как видим, демонтаж дверной обшивки на форд фокусах не представляет особой сложности и занимает не так много времени. Достаточно обзавестись необходимым инструментом, терпением и последовательно выполнять наши рекомендации. Надеемся, что данный материал принесет вам практическую пользу и для выполнения ремонтных работ, и для проведения тюнинга вашего автомобиля.

Инструменты для снятия обшивки двери

Обычный набор инструментов для произведения данной операции включает:

комплект тонких отвёрток с плоским лезвием;
крестовую отвертку;
ключ TORX T25;

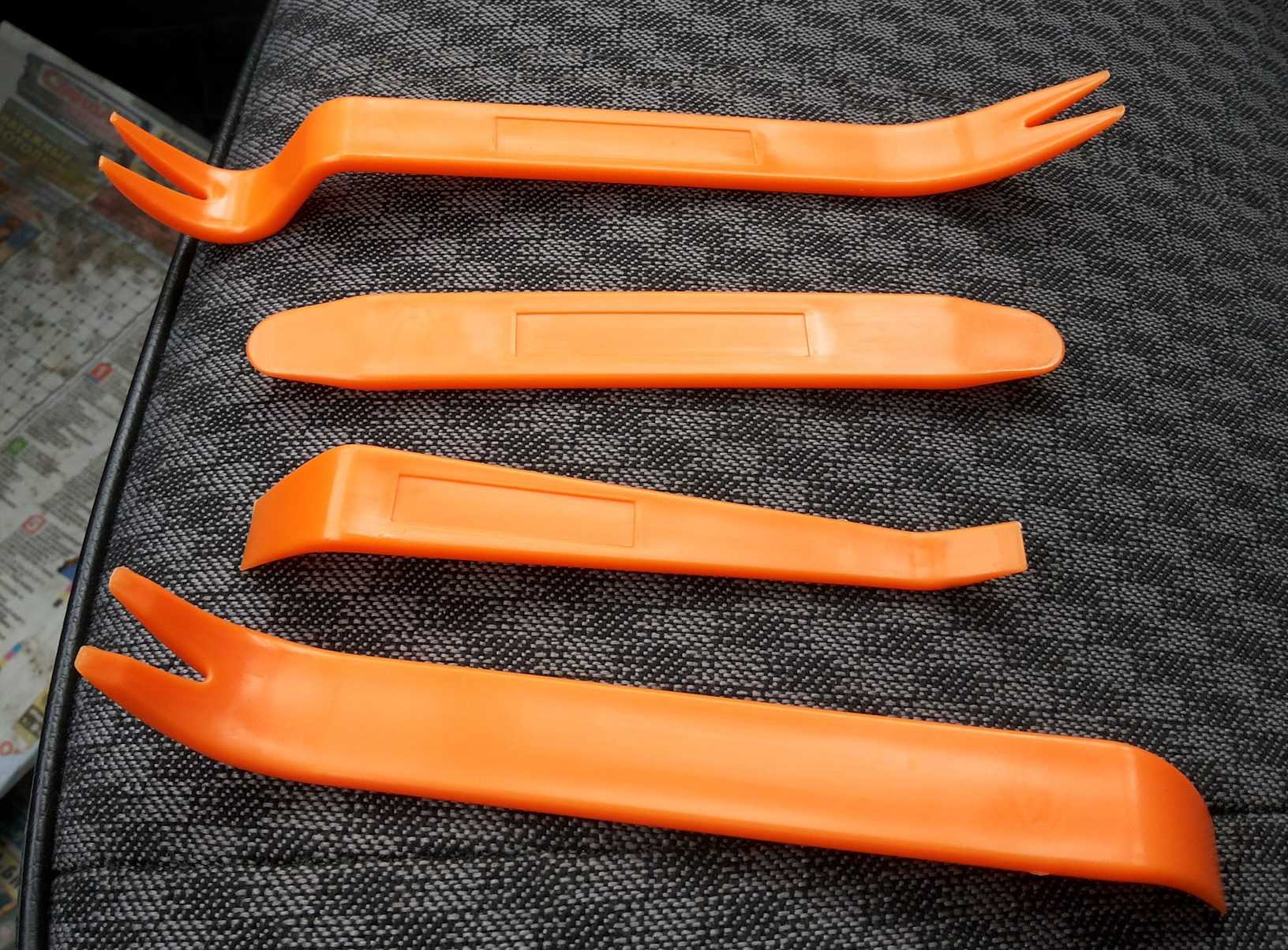

специальные пластиковые пластины или лопатки для демонтажа пластмассовых элементов.

Угловой ключ TORX T25

Сегодня в продаже имеются специальные комплекты инструментов для снятия обшивок. Есть наборы, в которые входит 12 наименований. Среди них лопатки различных форм из прочного полимера, резко снижающие риск повреждения пластиковых деталей автомобиля. Помимо этого, имеются универсальные ключи, годные для работы с любыми типоразмерами крепежных элементов.

Инструменты для снятия обшивки

В случае предполагаемых работ по замене деталей или каких-либо узлов на дверце автомобиля, следует их заранее приобрести и подготовить к установке.

В двери, как известно, расположены центральный замок, стеклоподъемник, связанные с электронным блоком. Поэтому настоятельно рекомендуется отключить питание машины, сняв силовой провод с аккумуляторной клеммы «минус».

Обивка передней двери

Примечание: Ниже описаны снятие и установка обивки в двери с правой стороны. Снятие и установка в двери с левой стороны выполняются аналогичным образом.

1. Открываем переднюю дверь с необходимой нам стороны. В нашем случае – правую дверь.

Внимание: Во избежание повреждений элементов обивки, перед применением оборачиваем жало отвертки клейкой лентой. 2

Отводим внутреннюю ручку открытия двери

Затем при помощи специального съемника для панелей или отвертки, осторожно поддеваем пластиковую заглушку винта крепления внутренней ручки открытия двери, чтобы преодолеть усилие фиксатора, и затем ее снимаем. 2

Отводим внутреннюю ручку открытия двери. Затем при помощи специального съемника для панелей или отвертки, осторожно поддеваем пластиковую заглушку винта крепления внутренней ручки открытия двери, чтобы преодолеть усилие фиксатора, и затем ее снимаем

2. Отводим внутреннюю ручку открытия двери

3. Ключом с насадкой TORX T20 отворачиваем винт крепления внутренней ручки открытия двери.

При помощи специального съемника для панелей или отвертки, осторожно поддеваем и затем снимаем три пластиковые заглушки винтов крепления обивки двери, показанные ниже

Верхняя заглушка справа

Верхняя заглушка слева

Нижняя заглушка

5. Ключом с головкой на 7 отворачиваем два верхних винта крепления обивки двери.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
