Замена термостата форд фокус 2. двигатели 1.6, 1.8, 2.0

Подушка двигателя

Подушкой называют прокладку между двигателем и кузовными элементами. На автомобилях советского производства данное изделие выглядело очень просто. Это прочная резиновая вставка с местами под крепеж. Современная опора силового агрегата может быть в различном исполнении. Выделяют гидравлические подушки, резинометаллические детали. Зачастую двигатель и КПП на автомобилях с передним приводом закреплены с помощью четырех либо пяти таких опор. Так, две из них находятся под коробкой передач, а остальные – под мотором. Резинометаллическая опора может выглядеть по-разному.

Часто это

Как распознать, что термостат пора менять?

Сначала владельцы автомобиля замечают, что температура охлаждающей жидкости нестабильна. Мотор может перегреваться или не набирать нужную рабочую температуру. В этих ситуациях меняется расход топлива, а также повышается опасность выхода двигателя из строя. Стоит внимательно относиться к таким проявлениям неполадок, чтобы не довести автомобиль до серьезной поломки.

Замена производится в нескольких случаях:

после прогрева автомобиля начинается заметный перегрев двигателя (термостат не открывается на большой круг);
прогрев происходит слишком долго, зимой температура и вовсе не доходит до рабочей (устройство постоянно открыто на большой круг);
на корпусе термостата Форд Фокус 1 заметны потеки, есть следы вытекания жидкости, трещины и другие повреждения;
на местах крепления устройства заметны течи антифриза, нужно разобраться с характером и причинами возникновения таких течей;
диагностика показала поломку датчика, отвечающего за управление заслонкой в данном устройстве.

Чаще всего первые два сценария становятся поводом для замены устройства. Терпеть и ездить дальше с нерабочим термостатом невозможно. Лучше сразу же выполнить его замену или найти другую причину, по которой жидкость не набирает рабочую температуру или перегревается. Будьте внимательны, такая неполадка в запущенном виде запросто может убить силовой агрегат.

Охлаждающая жидкость в бензиновом двигателе 2,0 л

Внимание: — Не рекомендуется заполнять систему охлаждения обычной водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи. — Охлаждающая жидкость токсична! Избегайте вдыхания ее паров и попадания на кожу

— Своевременно устраняйте нарушение герметичности системы охлаждения, чтобы избежать попадания паров охлаждающей жидкости в салон автомобиля при его эксплуатации. — Не смешивайте антифриз и охлаждающие жидкости разных марок. — Не используйте дополнительные антикоррозийные присадки, поскольку они могут оказаться несовместимыми с охлаждающей жидкостью.

1. Устанавливаем автомобиль над ямой или эстакаду, или слегка приподнимаем переднюю часть автомобиля, чтобы можно было добраться до пробки сливного отверстия радиатора (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Открываем капот.

3. Медленно отворачиваем на пол оборота против часовой стрелки крышку расширительного бачка и тем самым сбрасываем давление в системе охлаждения.

Внимание: — Не снимайте крышку расширительного бачка при горячем двигателе. Выброс из бачка горячей жидкости под высоким давлением может привести к тяжелым ожогам

— При сбрасывании давления в системе охлаждения закрываем крышку расширительного бачка куском толстой ткани или одеваем перчатки, чтобы предотвратить опасность ошпаривания охлаждающей жидкостью. Неследование этому указанию в результате может привести к травматическим последствиям. — При сливании охлаждающей жидкости или замене каких-либо элементов системы охлаждения недопустимо, чтобы охлаждающая жидкость попала на ремень привода газораспределительного механизма или на ремень привода навесных агрегатов. При необходимости ремень следует снять. Загрязнение ремня может привести к его повреждению.

4. После сбрасывания давления окончательно отворачиваем и снимаем крышку расширительного бачка.

Внимание: Далее, соблюдаем осторожность, чтобы не прикоснуться к горячим элементам выхлопной системы. 5. Залезаем под автомобиль, ключом-шестигранником на 4 отворачиваем пять винтов крепления и затем снимаем нижнюю защиту двигателя

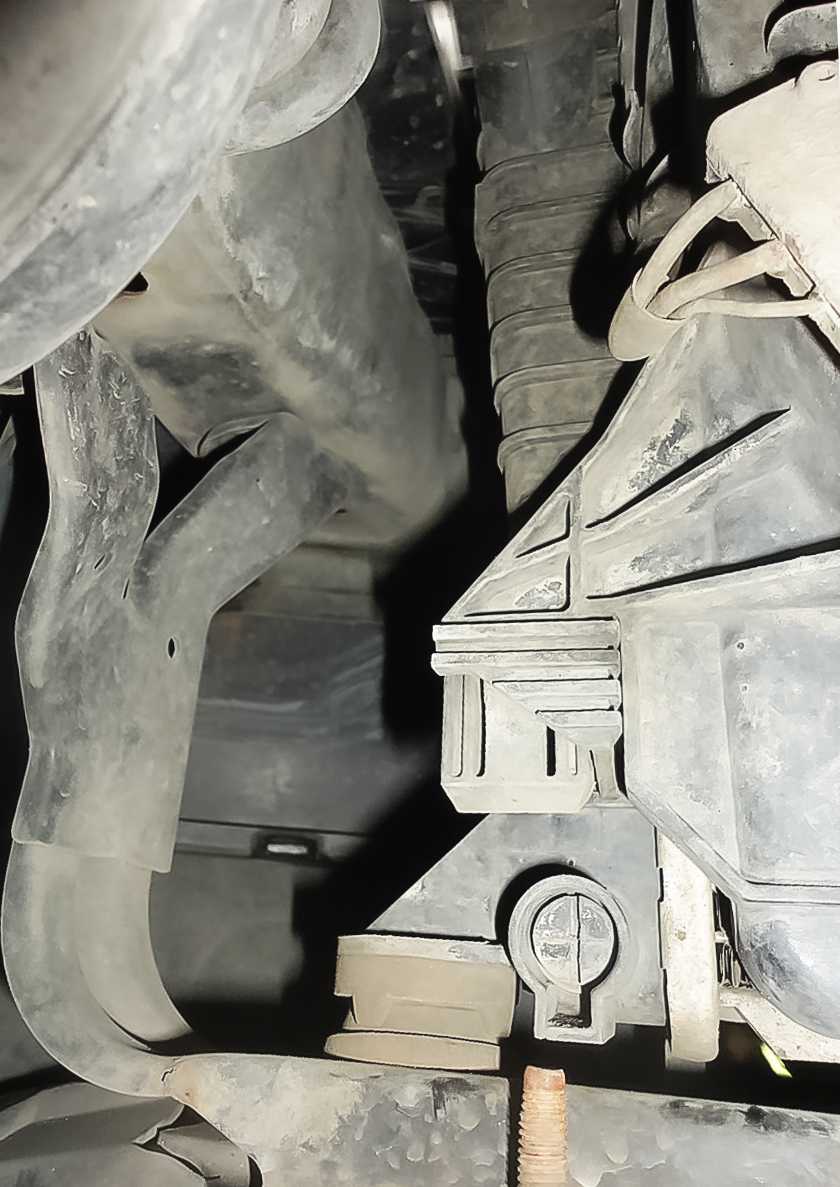

Залезаем под автомобиль, ключом-шестигранником на 4 отворачиваем пять винтов крепления и затем снимаем нижнюю защиту двигателя

5. Залезаем под автомобиль, ключом-шестигранником на 4 отворачиваем пять винтов крепления и затем снимаем нижнюю защиту двигателя.

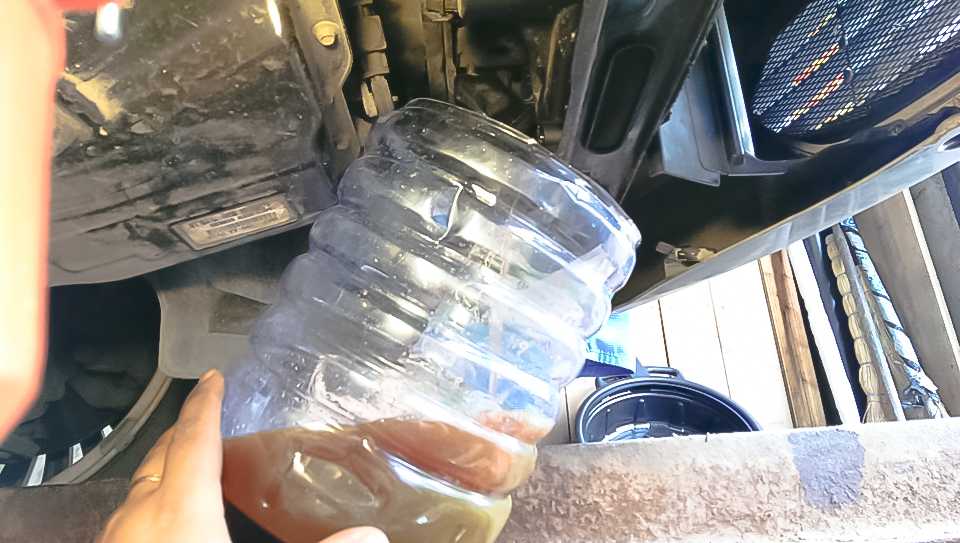

6. Располагаем под сливным отверстием в радиаторе емкость для сбора охлаждающей жидкости (объем емкости – не менее 6 л), подходящим инструментом отворачиваем пробку…

Внимание: Соблюдаем осторожность, чтобы не обжечься охлаждающей жидкостью. Примечание: Точно располагаем емкость для сбора охлаждающей жидкости, с учетом того, что жидкость начнет вытекать после выкручивания пробки под некоторым давлением что может изменить направление струи

Примечание: Точно располагаем емкость для сбора охлаждающей жидкости, с учетом того, что жидкость начнет вытекать после выкручивания пробки под некоторым давлением что может изменить направление струи.

… и сливаем охлаждающую жидкость из системы двигателя в емкость, которую, возможно, придется перемещать по ходу процедуры, поскольку поток жидкости в завершающей стадии превращается в тонкую струйку (как показано на фото ниже).

Что нужно для замены термостата?

Когда владелец Ford Focus первого поколения замечает, что течет корпус термостата, он сразу же засучивает рукава и принимается за работу, помня, насколько просто было заменить это устройство на старых добрых ВАЗах. Но Форд – машина посложнее, и подход к ней нужен более качественный и правильный. Для многих владельцев станет проблемой осознать, сколько стоит термостат на данный автомобиль. Лучше покупать оригинал, так как аналоги служат очень недолго.

Вы можете заменить устройство вместе с коробкой или в отдельности сам термостат. Лучше заменить с коробкой, тем более, от времени она также могла потрескаться и потерять герметичность. Для этого вам понадобится купить термостат на Фокус 1 в сборе, а также прокладку для его установки. Лучше запастись лишними хомутами, чтобы не искать их потом в спешке.

Замена неисправного электронного термостата на моторе Ti-VCT (1,6.,115 л.с.)

Порядок выполнения работ:

1. По возможности, поставьте автомобиль на смотровую яму, и выключите двигатель.

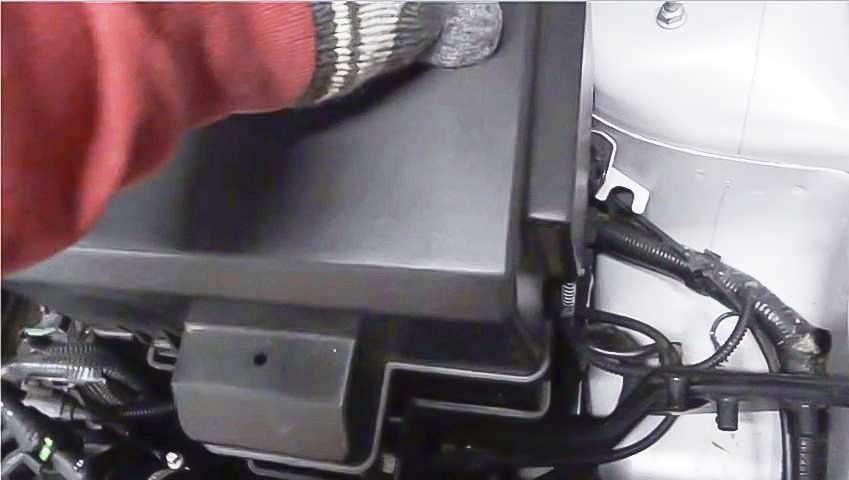

2. Снимите с аккумуляторной батареи защитную крышку.

3. Накидным ключом на 10 снимите с аккумулятора минусовую клемму.

4. Сбросьте давление в системе охлаждения, открутив пробку расширительного бачка. Осмотрите ее целесность и работоспособность.

5. Дальше нужно слить охлаждающую жидкость. Возьмите отвертку с широким шлицом и открутите внизу радиатора сливную пробку.

6. Подставьте под радиатор любую подходящую емкость и подождите полного слития охлаждающей жидкости.

Полезный совет:

Чтобы охлаждающая жидкость сливалась с меньшей скоростью, закройте крышку на расширительном бачке. После того, как жидкость вытечет полностью, открутите ее снова.

Примечание:

Антифриз смертельно ядовит для всего живого. Поэтому, чтобы не загрязнять окружающую среду, сливайте его из радиатора через воронку (как вариант, можно самостоятельно изготовить из пластиковой бутылки для газированной воды).

7. Возвратитесь к подкапотному пространству и открутите болты крепления расширительного бачка системы охлаждения. Не отключая, отодвиньте его в сторону.

8. Чтобы подобраться к корпусу термостата, сначала нужно снять генератор. Нажмите отверткой на фиксатор и, потянув на себя, отсоедините колодку жгута проводов от разъема генератора.

9. Под резиновой заглушкой генератора расположен еще один контакт. Отсоедините от генератора клемму и коннектор.

10. Открутите болт крепления расширительного бачка ГУР. Сам бачок переместите в сторону (трубопроводы от него отсоединять не нужно).

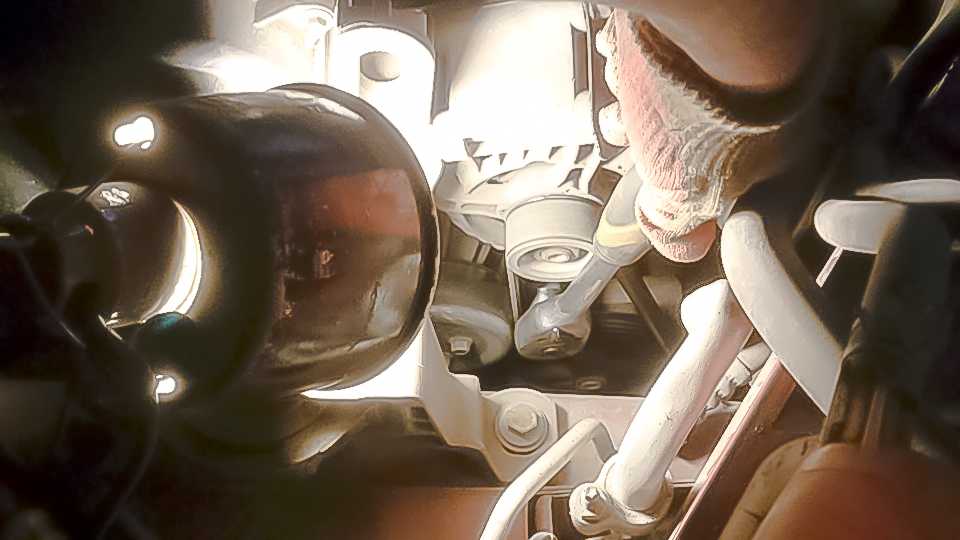

11. Дальше нужно снять приводной ремень. Накидным ключом на 10 открутите 4 болта крепления шкива помпы (водяного насоса). Снимите шкив.

12. Головкой на 15 отверните нижний болт крепления генератора.

13. Снимите с генератора приводной ремень.

14. Головкой на 15 отверните верхние болт и гайку крепления генератора.

15. Извлеките болт, и снимите кронштейн бачка ГУР.

16. Снимите со шпильки генератор.

Примечание:

Когда будите обратно устанавливать генератор, сначала вкрутите шпильку.

17. Достаньте генератор из моторного отсека. Этот шаг обеспечит доступ к корпусу термостата.

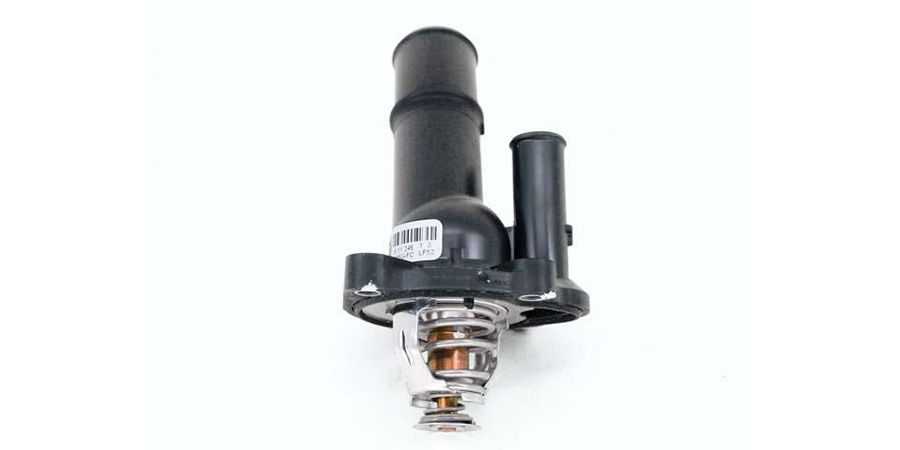

18. Электронный термостат идет вместе с корпусом и его замена производится целиком. Перед тем, как снять термостат, обязательно отсоедините от него проводку, идущую от электронного блока управления.

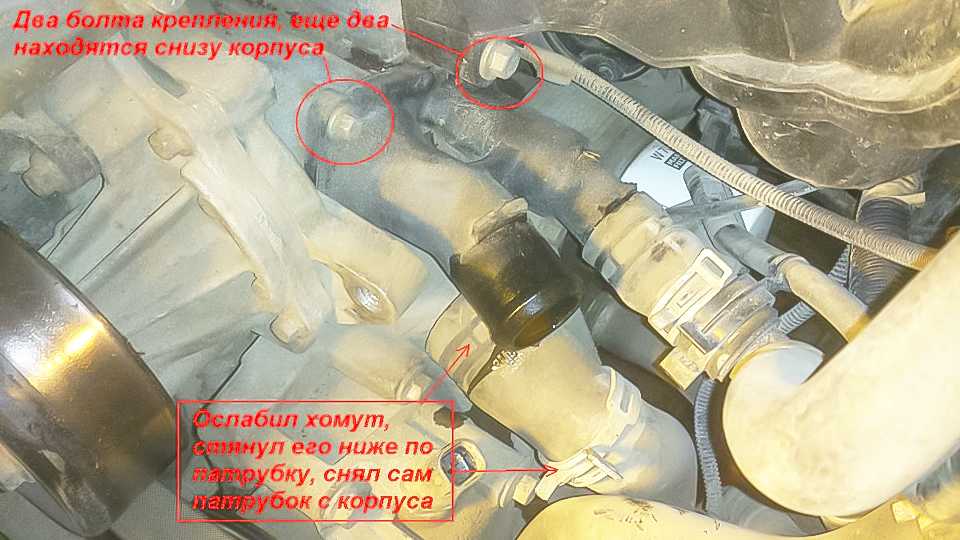

19. Пассатижами разъедините хомуты крепления патрубков, которые подходят к корпусу. Снимите их.

20. Корпус термостата крепится к двигателю четырьмя болтами, два из которых расположены сверху (доступ к ним более открыт), и еще два — снизу. К ним не просто подобраться, поскольку мешают 2 патрубка, надетых на корпус термостата.

21. Головкой на 8 или на 10 (с удлинителем 10 см) выкрутите 4 болта крепления корпуса термостата.

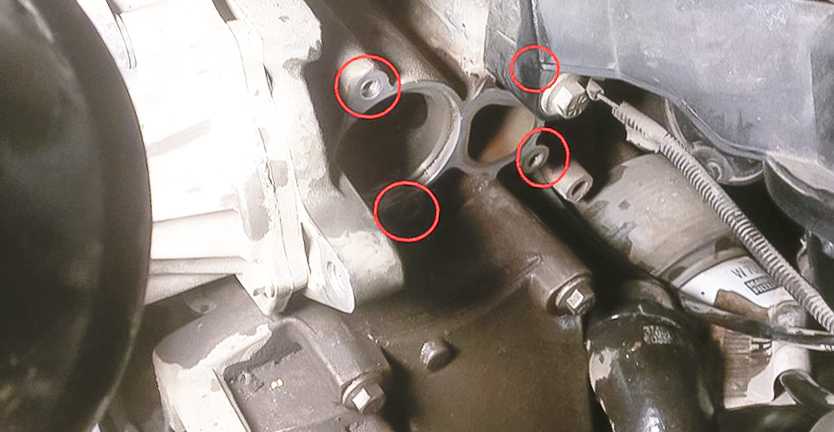

Места крепления корпуса к блоку двигателя

22. Достаньте поврежденный термостат.

Если он не поддается, аккуратно подденьте его отверткой. Не забудьте также извлечь и уплотнительное кольцо.

Примечание:

При снятии термостата будьте внимательны, поскольку под ним осталось небольшое количество антифриза, который может вытечь на детали мотора.

23. Установите новый термостат и соберите все в обратном порядке.

Полезные советы:

После установки нового термостата, смажьте корпус тонким слоем герметика, внимательно прочитав инструкцию.

После окончания сборки, залейте в расширительный бачок ОЖ. Если она старая — желательно ее сначала профильтровать.
Во время заливки продавливайте патрубки руками, тем самим предотвращая образование воздушной пробки.
После прогрева двигателя заедите передними колесами на эстакаду и долейте до уровня антифриз при работающем двигателе. Если будет нужно, долейте антифриз уже на ровной площадке.

Неисправности и ремонт Duratec Ti VCT 1.6 115 л.с.

Фокусовский двигатель 1.6 duratec ti vct отличается от 1,6 100 л.с. системой изменения фаз газораспределения, впускным коллектором, на поршнях имеются проточки и другой прошивкой. Сама серия Zetec SE ведет свою историю с 1995 года и разрабатывались при помощи японской компании Yamaha, владельцы могут гордиться)). Ресурс двигателя duratec ti-vct 1.6 115 л.с. 250 тыс. км по данным завода, по отзывам автолюбителей 300-350 тыс без проблем.Слабое место двигателя муфта механизма ГРМ, сам привод ГРМ ременной, обязательно раз в 160 тыс.км. проводите замену роликов и ремня, иначе капремонт в самый неподходящй момент обеспечен. Кроме того, на фокусе duratec ti vct 1.6 115 нет гидрокомпенсаторов зазоров клапанов и периодически(раз в 150-160 тыс.км) нужно регулировать эти самые клапана, об этом подскажет стук в моторе. Касаемо стуков, шумов, вибрации и нагрева, эти проблемы описаны для движка 1.4 ТУТ и полностью актуальны для duratec ti vct 115 л.с. Существует версия на 5 л.с. слабее для Форд Мондео и на таком большом седане он не тянет.
Движок 1.6л 115 л.с. довольно надежный и более веселый, нежели простой 100 сильный мотор, это оптимальный выбор по системе цена/качество, но любителям активного вождения стоит посмотреть в сторону Duratec HE.

Процесс замены термостата – важные особенности

Если вы никогда не проводили самостоятельный ремонт вашего Focus, то вряд ли сразу поймете, где находится термостат Форд Фокус 1. Искать его нужно в нижней части моторного отсека примерно под коробкой, закрывающей воздушный фильтр. Выглядит устройство как довольно большая изогнутая трубка с подведенным к ней питанием и подключением к патрубкам подачи антифриза.

Вот видео по процессу демонтажа термостата:

Процесс замены выглядит следующим образом:

Первым делом вам нужно слить антифриз из системы. Для этого нужно демонтировать блок вентиляторов на радиаторе, отключив перед этим разъем питания. Далее в нижней части радиатора выкрутите сливную пробку, подставив под струю антифриза тазик объемом не менее 4-5 л.
Чтобы получить доступ к месту монтажа термостата, лучше снять крышку коробки воздушного фильтра, тем более, что делается это буквально за несколько секунд без специальных инструментов.
Осмотрите место крепления устройства. С помощью удобного для вас инструмента отпустите хомуты крепления патрубков. Можно сделать это отверткой, специальным ключом или просто удобными плоскогубцами.
Далее открутите 6 болтов крепления устройства, чтобы демонтировать коробку термостата с места установки. Это сделать довольно сложно, крепежные болты большие и выкручиваются часто очень плохо.
Только после снятия крышки можно будет демонтировать нижний патрубок. Стоит очень аккуратно снимать крышку термостата, часто болты обламываются, их приходится высверливать. Можно использовать WD-40 для снятия возможного окисления и ржавчины.
Поставить новый термостат не будет проблемой, но нужно очень внимательно следить за качеством зажимания патрубков. Неправильно зажатый хомут станет причиной течи в системе охлаждающей жидкости.
Соберите все в обратном порядке, залейте дистиллированной воды, запустите и прогрейте двигатель до рабочей температуры, проверьте работу термостата. Затем слейте воду и залейте качественный антифриз.

Вот так непросто выглядит замена термостата на Форд Фокус 1

Обратите внимание, в процессе демонтажных и монтажных работ лучше устанавливать новую прокладку коробки термостата, новые хомуты системы охлаждения, а также хомут воздушного патрубка. Это избавит вас от потенциальных проблем и позволит более долго пользоваться автомобилем без трудностей и неполадок

Непосредственно замена термостата Форд Фокус своими руками

1. Снимите минусовую клемму с АКБ.

2. Обработайте болты и гайки которые подлежать разборке жидкостью WD-40.

3. Дальше сливаем антифриз и снимаем блок вентиляторов, и крышку воздушного фильтра с патрубком (не обязательно, исключительно для удобства). Слив антифриза выполняется путем откручивания пробки радиатора со стороны водителя.

4. Когда у вас образуется доступ к крышке термостата снимите четыре верхних патрубка и шесть болтов, для этого используйте большие пассатижи и ключ на «8».

5. После того как открутили болты, можно отсоединить задний патрубок, здесь придется «попотеть».

Дальше необходимо открутить болты крышки термостата и снять крышку. Перед тем как выполнять эту работу обработайте все резьбовые соединения «ВДшкой», так как откручиваться будет плохо.

Так как прокладка оказалась полностью испорченной ее пришлось поменять, однако за неимением таковой я заменил ее герметиком.

Далее выполняется сборка, она выполняется в порядке обратном снятию. Не забудьте залить антифриз в систему охлаждения перед тем как приступить к эксплуатации вашего авто.

https://youtube.com/watch?v=7WL3PYyBoC8

ремонт автомобилей Форд

Особенности устройства систем охлаждения

Теперь о некоторых особенностях устройства систем охлаждения указанных силовых установок, и в частности – места расположения термостата.

У всех двигателей Duratec Фокус 2 указанный элемент располагается в средней правой части блока цилиндров, впереди по ходу движения.

То есть, он установлен со стороны радиатора, но его практически не видно из-за установленного оборудования.

При этом конфигурация вспомогательного оборудования у 1,4 и 1,6-литровых двигателей отличается от 1,8 и 2,0-литровых.

В первых корпус термостата располагается под генератором и впускным коллектором. Поэтому для доступа к нему приходится снимать один из указанных элементов.

А вот в силовых установках на 1,8 и 2,0 литра генератор расположен внизу, а не верхней части силового агрегата.

Зато доступ к корпусу термостата перекрывает натяжной ролик, который тоже приходится демонтировать, чтобы добраться до термостата.

Последовательность замены на 115-сильном 1,6-литровом агрегате

Последовательность работ такая:

Ставим авто на смотровую яму и обездвиживаем. Снимаем с двигателя пластиковые накладки, отсоединяем клемму с АКБ;
Сливаем ОЖ. Для этого в нижней левой части радиатора имеется пробка под отвертку. Снимаем крышку расширительного бачка, подставляем емкость, выкручиваем пробку и ждем, когда антифриз сольется;
Переходим в подкапотное пространство. Разрезаем приводной ремень, поскольку он будет заменяться;
Окручиваем крепление расширительного бачка и отводим его в сторону;
Отсоединяем фишку проводку, ведущую на генератор;
Под резиновой заглушкой генератора имеется еще один контакт, который нужно отсоединить, для чего выкручиваем болтик;
Откручиваем болт крепления расширительного бачка гидроусилителя руля, а сам бачок уводим в сторону, трубопроводы от него отсоединять не нужно;

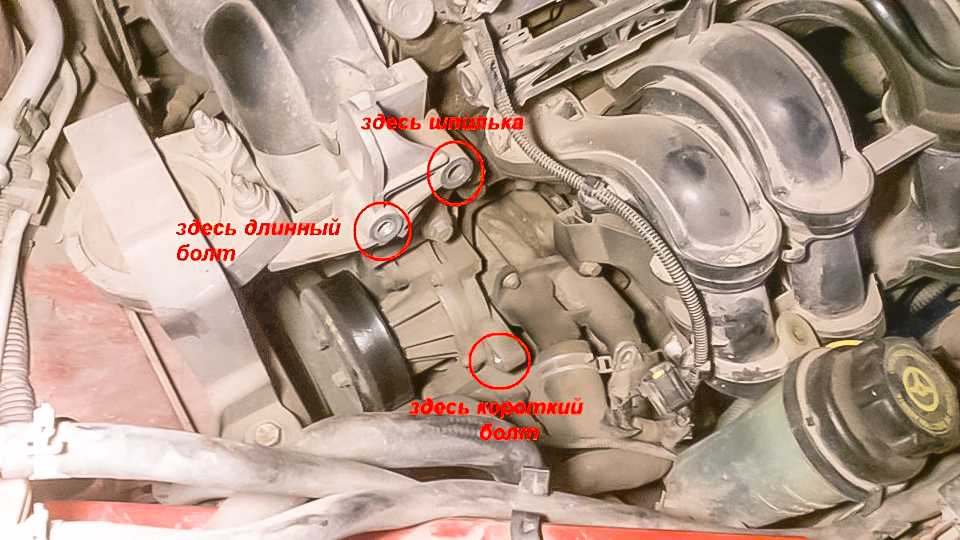

Откручиваем три крепежных элемента генератора. Два из них – болт и гайка расположены вверху, и еще один болт – в нижней части.
Особенность снятия генератора заключается в том, что придется выкручивать и шпильку, на которой держится электроприбор. Для этого следует использовать торкс необходимого замера. Но можно выкрутить ее и при помощи двух гаек. Накручиваем их на шпильку, у потом стягиваем ключами (одну гайку удерживаем ключом, а вторую вращаем, чтобы она плотно уперлась в удерживаемую). При этом внешняя гайка будет играть роль упора, а за внутреннюю выкручиваем шпильку. Снимаем генератор, что обеспечит доступ к корпусу термостата;
Особенность электронного термостата заключается в том, что он идет вместе с корпусом. Поэтому замена производится полностью. Перед снятием элемента отсоединяем проводку, идущую к нему от ЭБУ;
При помощи пассатижей разъединяем хомуты крепления патрубков, подходящих к корпусу, и снимаем их;
Выкручиваем 4 болта крепления корпуса. Вот здесь и пригодятся разные по размерам штанги под головки. Дело в том, что до 3 крепежных элементов добраться легко, а вот 4-й установлен в очень неудобном месте. Использование же карданчиков и штанг позволит выкрутить его без проблем;
Извлекаем неисправный элемент, на его место устанавливаем новый, а далее производим сборку в обратной последовательности;
После установки термостата, подключения к нему патрубков и проводки, ставим генератор на место, закрепляем, после чего устанавливаем новый приводной ремень, что не очень-то просто, поскольку требует наличий специального приспособления. О том, как провести все работы без замены ремня – рассмотрим ниже.

Итоги – стоит ли менять термостат своими руками?

Можно воспользоваться услугами СТО, но за эту процедуру вам придется заплатить довольно много денег. Среднее время выполнения на станции – 3 часа. Это сложный сервисный момент, на котором неплохо зарабатывают мастера. Выполнив работу один раз своими руками, в дальнейшем вы сможете без особых проблем проводить все работы сами и не тратить деньги на сервисные услуги. Конечно, установка термостата на Форд Фокус 1 обойдется достаточно дорого, так как запчасти оказываются недешевыми. Тем не менее, эту процедуру обязательно нужно выполнять вовремя, иначе проблем избежать не удастся. Перегрев двигателя приведет к тому, что мотор быстро износится и потребует капитального ремонта.
