Мкпп ib5 ремонт своими руками

Стоимость работ при ремонте кпп ФОРД Focus 2 1.6 литра:

входная диагностика автомобиля	бесплатно
снятие и установка	5 000р.
разборка и сборка	5 000р.
замена сцепления по желанию автовладельца	2 000р.
заправка коробки передач трансмиссионным маслом	бесплатно

Комплекс услуг по ремонту механической коробки переключения передач ФОРД Focus 2 1.6 литра:

консультирование мастером по ремонту /по телефону бесплатно/
доставка автомобиля в ремонт /в пределах г.Москва 3 000р.. С московской области и др. регионов РФ — по договоренности/
комплексная диагностика автомобиля /определение наличия неисправности двигателя, мкпп, АБС, тормозной системы; проверка электрических цепей автомобиля на наличие коррозии, проверка кинематических разрушений агрегата, проверка уровня трансмиссионного масла, проверка работоспособности гидросистемы сцепления/ — при ремонте бесплатно
визуальный осмотр, проверка целостности корпуса
проверка содержания трансмиссионного масла на наличие стальной, алюминиевой или бронзовой крошки
вскрытие поддона /при необходимости/
снятие с автомобиля
разборка, промывка деталей и узлов
дефектовка /присутствие автовладельца — обязательно/
согласование с автовладельцем стоимости полного ремонта и даты окончания ремонта
получения со склада запчастей /рем. комплекта, расходных материалов, узлов/
ремонт /аргонная сварка/ корпуса коробки передач при необходимости
сборка
замена сцепления /по просьбе автовладельца/
установка на автомобиль
заправка трансмиссионным маслом
выходная диагностика и тестированный заезд автомобиля

Гарантия от 3 до 24 месяцев или 60 000 км. пробега.

Телефон мастера приемщика по ремонту:	Артем 8 /965/ 126 13 83 Вадим 8 /925/ 675 78 75
Помощь эвакуатора /круглосуточно/, диспетчер:	8 /926/ 167 15 40 8 /985/ 888 68 14

У нас имеется фонд восстановленных мкпп форд фокус 2 1.6 литра /смотри статью замена/. При желании автовладельца, можем заменить неисправную на перебранную из обменного фонда, что зачастую экономически целесообразнее.

Разборка

1. Снимите малое пружинное кольцо и отбракуйте его за дальнейшей ненадобностью.
2. Установите соответствующеепружинное кольцо.
3. Используя соответствующийдвухопорный съемник , снимите роликовый подшипник.
4. Снимите шестерню четвертой передачи и кольцо синхронизатора.

1. Снимите пружинное кольцо и отбракуйте его за дальнейшей ненадобностью.
2. Снимите синхронизатор, синхронизатор третьей и четвертой передачи в сборе и шестерню третьей передачи.

1. Наружное кольцо синхронизатора
2. Конусное кольцо синхронизатора
3. Шестерня третьей передачи.

ПРИМЕЧАНИЕ: Показан двойной синхронизатор, это элемент для замены при обслуживании.

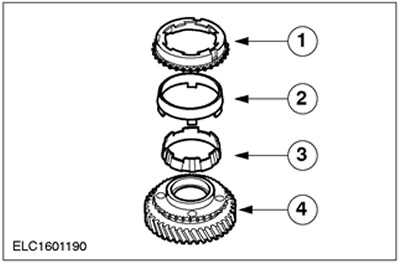

1. Наружное кольцо синхронизатора
2. Конусное кольцо синхронизатора
3. Внутреннее кольцо синхронизатора
4. Шестерня третьей передачи.

1. Стопорное кольцо
2. Стопорные кольца
3. Шестерня второй передачи
4. Внутреннее кольцо синхронизатора
5. Конусное кольцо синхронизатора
6. Наружное кольцо синхронизатора

ПРИМЕЧАНИЕ: Снимите синхронизатор в сборе вместе с шестерней первой передачи.

1. Снимите пружинное кольцо и отбракуйте его за дальнейшей ненадобностью.
2. Снимите синхронизатор первой и второй передачи и шестерню передачи заднего хода.
3. Наружное кольцо синхронизатора
4. Конусное кольцо синхронизатора
5. Внутреннее кольцо синхронизатора
6. Шестерня первой передачи.

ПРЕДОСТЕРЕЖЕНИЕ: Чтобы облегчить сборку, отметьте положение муфты синхронизатора относительно ступицы синхронизатора.

1. Муфта синхронизатора
2. Пружина синхронизатора
3. Сухарь синхронизатора
4. Ступица синхронизатора

ПРИМЕЧАНИЕ: Установите упор в отверстие масляной воронки.

1. Снимите пружинное кольцо и отбракуйте его за дальнейшей ненадобностью.
2. Установите специальные инструменты ниже внутреннего кольца подшипника.

9.6. Снятие и установка коробки передач iB5

Так как монтажные работы для различных модификаций двигателей в значительной степени одинаковы, мы ограничимся описанием на примере комплектации с двигателем 1,6 л Zetec-SE. При выполнении работ по снятию и установке коробки передач мастерские Ford используют следующий специальный инструмент:
— приспособление для снятия двигателя 303-290 (21140);
— переходник для 303-290, 303-290-1 (2114001);
— переходник для 303-290, 303-290-03 (2114005);
— переходник для 303-290, 303-290-05 (2114005);
— переходник для 303-290, 303-290-06 (2114006);
— приспособление для снятия приводных валов 308-237 (16087).
Снятие коробки передач проводите в следующей последовательности:
— отсоедините провод «массы» от отрицательной клеммы аккумуляторной батареи;
— отверните на 5 оборотов гайки передних штоков амортизаторов;
— снимите воздушный фильтр вместе с рукавом;
— отсоедините трубку с рабочего цилиндра сцепления и снимите кронштейн. Протрите вышедшую наружу тормозную жидкость;
— поднимите автомобиль и снимите контактный разъем с выключателя света заднего хода и датчика скорости;
— снимите крышку механизма переключения передач. Снимите тросы с кронштейна, повернув фиксаторы по часовой стрелке;
— снимите с обеих сторон поперечные рычаги передней подвески (рис

231);
— снимите скобу крепления промежуточного подшипника правого вала привода колес;
— вытащите оба вала привода колес из коробки передач и осторожно подведите с помощью проволоки к нижней части кузова

Важно не перегибать на большой угол шарниры: максимальный угол изгиба для внутренних шарниров составляет 18°, для наружных — 45°;
— отверстие в коробке передач закройте чистой тряпкой для предотвращения утечки масла;
— снимите стартер;
— отделите приемную трубу глушителя;

Рис. 231. Снятие поперечного рычага передней подвески

Рис. 231а. Снятие опоры двигателя

— снимите опоры двигателя (рис

231, а);
— снимите крышку ремня привода вспомогательных агрегатов;
— опустите автомобиль на пол;
— мастерские Ford захватывают двигатель с помощью различных приспособлений;
— снимите задние опоры двигателя;
— снимите кронштейн трубки, связывающей рабочий цилиндр сцепления;
— снимите кронштейн задней опоры двигателя;
— выверните верхние болты крепления коробки передач и опустите силовой агрегат, насколько это возможно;
— осторожно опустите автомобиль;
— выверните наиболее доступные болты крепления коробки передач, оставив только два. Снимите кронштейн трубопровода гидроусилителя рулевого управления;
— наклоните силовой агрегат и подоприте его деревянными блоками (длиной примерно 300 мм);
— закрепите коробку передач так, чтобы она не упала, и выверните два последних фланцевых болта, после чего снимите коробку передач с двигателя.
Установку коробки передач проводите в последовательности, обратной снятию, при этом:
— используйте только новые самоконтрящиеся гайки;
— удалите воздух из гидропривода сцепления, как описано ранее;
— отрегулируйте механизм управления коробкой передач, как описано ранее;
— пустите двигатель и прогрейте его до рабочей температуры

Проверьте герметичность соединений и надежность резьбовых креплений;
— совершите пробную поездку пробегом не менее 20 км. За это время электронные системы управления двигателем и автомобилем должны активироваться. Если вы обнаружите сбои в работе двигателя, например неравномерность вращения коленчатого вала двигателя на холостом ходу, поезжайте на специализированную станцию Ford, где вам перепрограммируют блок управления заново;
— после пробной поездки снова проверьте уровни рабочих жидкостей, надежность крепежных соединений и герметичность шланговых.

Разборка

1. Снимите роликовый подшипник и шестерню четвертой передачи.

1. Снимите малое пружинное кольцо и отбракуйте его за дальнейшей ненадобностью.
2. Установите соответствующеепружинное кольцо.
3. Используя соответствующийдвухопорный съемник , снимите роликовый подшипник.
4. Снимите шестерню четвертой передачи и кольцо синхронизатора.

2. Снимите синхронизатор третьей и четвертой передачи в сборе.

1. Снимите пружинное кольцо и отбракуйте его за дальнейшей ненадобностью.
2. Снимите синхронизатор, синхронизатор третьей и четвертой передачи в сборе и шестерню третьей передачи.

3. Снимите кольцо синхронизатора третьей передачи с шестерни третьей передачи.

1. Наружное кольцо синхронизатора
2. Конусное кольцо синхронизатора
3. Шестерня третьей передачи.

4. ПРИМЕЧАНИЕ: Показан двойной синхронизатор, это элемент для замены при обслуживании.

Разберите синхронизатор третьей передачи в сборе.

1. Наружное кольцо синхронизатора
2. Конусное кольцо синхронизатора
3. Внутреннее кольцо синхронизатора
4. Шестерня третьей передачи.

5. Снимите шестерню второй передачи и синхронизатор в сборе.

1. Стопорное кольцо
2. Стопорные кольца
3. Шестерня второй передачи
4. Внутреннее кольцо синхронизатора
5. Конусное кольцо синхронизатора
6. Наружное кольцо синхронизатора

6. ПРИМЕЧАНИЕ: Снимите синхронизатор в сборе вместе с шестерней первой передачи.

Снимите шестерни первой передачи и шестерню передачи заднего хода, синхронизатор и синхронизатор в сборе.

1. Снимите пружинное кольцо и отбракуйте его за дальнейшей ненадобностью.
2. Снимите синхронизатор первой и второй передачи и шестерню передачи заднего хода.
3. Наружное кольцо синхронизатора
4. Конусное кольцо синхронизатора
5. Внутреннее кольцо синхронизатора
6. Шестерня первой передачи.

7. ПРЕДОСТЕРЕЖЕНИЕ: Чтобы облегчить сборку, отметьте положение муфты синхронизатора относительно ступицы синхронизатора.

Разберите ступицу синхронизатора.

1. Муфта синхронизатора
2. Пружина синхронизатора
3. Сухарь синхронизатора
4. Ступица синхронизатора

8. ПРИМЕЧАНИЕ: Установите упор в отверстие масляной воронки.

Используя специальные инструменты, снимите внутреннее подшипника вторичного вала.

1. Снимите пружинное кольцо и отбракуйте его за дальнейшей ненадобностью.
2. Установите специальные инструменты ниже внутреннего кольца подшипника.

Ford Focus Hatchback 2006, engine Gasoline 1.8 liter., 125 h. p., Front drive, Manual — DIY

Comments 39

У меня не гремит, не хрустит просто вибрации во всем диапазоне в педалях и полу, вот думаю что может быть в коробке не так ?

Чтобы поменять сальник первичного вала нужно разбирать коробку или нет?

Приветствую.Не подскажешь а какой съемник использовал для снятия шестерни пятой передачи?

съемник для снятия рулевых наконечников распиливаешь и подгоняешь по размерам kiev-zapchasti.com.ua/ins…arovyh-vaz-2108-2109.html я такой переделывал другие не выдержали. нужно что бы помощник держал его газовым ключем. Инфу на драйве находил

Приветствую уважаемые, уж не знаю куда писать, в сообществе фокусов чего то не смог никто подсказать. У меня при нажатии педали газа появляется вой или гул на всех передачах.Сцепление вместе с выжимным менял, сегодня поменял подвесной подшипник правого привода, но гул не исчез (((Может кто дельное чего нибудь подсказать или может у кого было такое, у нас сто — одно обдиралово. Надеюсь на ваш совет

Привет. Я думаю подшипники кпп гудят судя по звуку . У меня гул был сильнее а может и такой же.Сам говоришь что выжимной и опорный новые. Нужно было сразу и коробку вскрыть проверить подшипники и валы.Вот коробок на 1.8 IB5 болезнь подшипник первичного вала передний. В живую бы я тебе точно сказал . Коробка гудела у меня 1,2,3 передачи 4,5 небольшой скрежет был. От шума пешеходы шарахались. Замена масла не поможет сразу говорю. Коробка быстро снимается и без ямы.

Приветствую. Спасибо, масло уже менял =( значит кпп =(

Тоже раз столкнулся с этой проблемой долго капал в нете. А если коробку с 2.0 ставить выйдет порядка 70 тысяч с бу запчастями. Себе оригинал подшипники ставил 2 тыс штука стоит . И желательно ось сателлитов поменять на усиленную

я посмотрел запчасти:1. Подшипник первичного вала — 1003504.2. Подшипник первичного вала — 1737033 +13164033. Подшипник вторичного вала — 5039978.4. Подшипник вторичного вала — 1051859.5. Подшипник дифференциала — 1070470.6. Подшипник дифференциала — 1677043.7. Сальник первичного вала — 1013800.8. Сальник штока коробки передач — 1321128.9. Сальник вторичного вала — 6820392.10. Прокладка 5-ой передачи — 1339302.выходит 14700 + переборка 15000 и палец искать еще не знаю сколько

Сальники не трогал раз все сухие. палец не менял в хорошем состоянии был. Прокладка 5 передачи старую оставил. А 15 тыс за переборку очень дорого. Сам перетреси Коробка простая все легко снимается. И подшипники по факту менял, всего два заменил. Потратил 5 тысяч всего

Доброго утра) понимаю, запись была год назад ) но вопрос по артикулам…может помните. вот к примеру Подшипник дифференциала — два разных артикула…это как аналоги ?

Доброе! Он состоит из 2 частей!www.drive2.ru/l/453558718013900120/Ford 1 251 549 Кольцо подшипника и Ford 1 677 043 Подшипник дифференциала по моему так

Спасибо большое! жду теперь поездки на сервис, что приговорят…

Источник

Разделы руководства

Автоматическая трансмиссия
Аккумулятор и генератор
Антиблокировочная система
Аудиосистема
Воздух и пары
Гидропривод тормозов
Группа электронных функций
Двигатель
Двигатель 1.4/1.6 Zetec-SE
Двигатель 1.8/2.0/1.6 Zetec-E
Двигатель 1.8L дизель
Двигатель Duratec 8V 1.6L
Двигатель Duratec ST 2.0 л
Задняя подвеска
Идентификационные коды
Использование мануала
Колеса и шины
Люк крыши
Механическая коробка iB5
Механическая коробка MT285
Механическая коробка MTX-75
Органы управления
Освещение
Отопление и вентиляция
Охлаждение двигателя
Панели кузова
Подача топлива
Подвеска
Полуоси переднего моста
Приборы и контрольные лампы
Привод аксессуаров
Ремни безопасности
Ремонты кузова
Рулевое управление
Система выпуска
Система зажигания
Система запуска
Система тормозов
Стекла, рамы и механизмы
Стеклоочистители и омыватели
Сцепление
Токсичность выхлопа
Управление микроклиматом
Электрораспределение
Элементы задка
Элементы кузова
Элементы салона

Ремонт коробки передач

Если машина неисправна, то сумеете выполнить ремонт коробки Форд Фокус. Чаще всего возникает необходимость замене сальника КПП у Ford Focus. Нужно следовать предложенной инструкции, чтоб грамотно выполнить ремонт КПП:

Снятие коробки передач, отсоединение тяги переключения передач. Размещение тары под сливной частью, пробка откручивается, чтобы обеспечить слив масла и отремонтировать устройство. Открутить болт, фиксирующий рычаг КПП Форд Фокус 1 на валу

Специалисты снимают эту деталь с особой осторожностью, чтобы не повредить крепление. Очистка и шлифовка деталей специальной пастой

Закрепление нового сальника.

https://youtube.com/watch?v=qG0b_5NcaBY

Если у вас есть желание провести рестайлинг, то самый простой путь – это заменить ручку КПП. Это довольно простая работа, прежде всего, нужно выяснить, как снять ручку

При демонтаже соблюдайте осторожность, используйте инструкции, чтобы не повредить конструкцию

Источник

Сборка

ПРЕДОСТЕРЕЖЕНИЕ: Перед сборкой погрузите двойной синхронизатор в сборе в чистую трансмиссионную жидкость механической коробки передач.

1. Перед сборкой тщательно очистите и проверьте все рабочие поверхности и нанесите на них чистую трансмиссионную жидкость для механической коробки передач.

2. ПРИМЕЧАНИЕ: Установите новое пружинное кольцо внутреннего кольца подшипника вторичного вала.

Установите внутреннее кольцо подшипника вторичного вала.

Равномерно нагрейте внутреннее кольцо подшипника приблизительно до 80°C и установите его на вторичный вал.
Установите стопорное кольцо.

3. ПРИМЕЧАНИЕ: Соберите ступицу синхронизатора в соответствии с отметками.

Соберите ступицу синхронизатора.

1. Ступица синхронизатора
2. Установите муфту синхронизатора на ступицу синхронизатора.
3. Установите сухари синхронизатора.
4. Установите пружину синхронизатора.

4. ПРИМЕЧАНИЕ: Используйте новое пружинное кольцо шестерни первой передачи и передачи заднего хода.

Установите шестерню первой передачи и передачи заднего хода, синхронизатор и синхронизатор в сборе.

1. Шестерня первой передачи.
2. Внутреннее кольцо синхронизатора
3. Конусное кольцо синхронизатора
4. Наружное кольцо синхронизатора
5. Установите синхронизатор первой и второй передачи и шестерню передачи заднего хода.
6. Установите стопорное кольцо.

5. ПРИМЕЧАНИЕ: Перед установкой на вторичный вал соберите синхронизатор в сборе.

Установите шестерню второй передачи с синхронизатором в сборе.

1. Наружное кольцо синхронизатора
2. Конусное кольцо синхронизатора
3. Внутреннее кольцо синхронизатора
4. Шестерня второй передачи
5. Стопорные кольца
6. Стопорное кольцо

6. ПРИМЕЧАНИЕ: Показан двойной синхронизатор, это элемент для замены при обслуживании.

Соберите синхронизатор третьей передачи в сборе.

1. Шестерня третьей передачи.
2. Внутреннее кольцо синхронизатора
3. Конусное кольцо синхронизатора
4. Наружное кольцо синхронизатора

7. Установите кольцо синхронизатора третьей передачи на шестерню третьей передачи.

1. Шестерня третьей передачи.
2. Конусное кольцо синхронизатора
3. Наружное кольцо синхронизатора

8. ПРИМЕЧАНИЕ: Установите новое пружинное кольцо синхронизатора третьей и четвертой передачи в сборе.

ПРИМЕЧАНИЕ: Установите муфту синхронизатора таким образом, чтобы кольцевая канавка была обращена вниз, а малый выступ ступицы был обращен вверх.

Установите синхронизатор третьей и четвертой передачи в сборе.

1. Установите синхронизатор, синхронизатор третьей и четвертой передачи в сборе и шестерню третьей передачи.
2. Установите стопорное кольцо.

9. ПРИМЕЧАНИЕ: Установите новое пружинное кольцо роликового подшипника.

ПРИМЕЧАНИЕ: Установите роликовый подшипник таким образом, чтобы кольцевая канавка была обращена наружу.

Используя специальный инструмент и соответствующий пресс, установите шестерню четвертой передачи и роликовый подшипник.

1. Установите кольцо синхронизатора и шестерню четвертой передачи.
2. Используя соответствующийпресс , установите роликовый подшипник.
Установите стопорное кольцо.

Разборка и диагностика механической коробки передач (МКПП) Ford Focus 3 (1.6)

MKPP Ford Focus 1,8L IB5

Замена синхронизатора в КПП Форд Фокус 2

Ford Focus1 1.8. Капремонт двигателя. Engine rebuild timelapse.

Источник

Каковы особенности автоматической коробки передач Форд Фокус 2?

Внешний вид автоматической коробки передач

АКПП снабжена адаптивной управляющей системой, а потому трансмиссия способна подобрать идеальный режим переключения передач, исходя из того, каков стиль вождения человека, сидящего за рулем, и каково качество дорожного полотна. Классическая планетарная схема были использована для создания КПП Форд Фокус 2. Во время разгона машины водитель в состоянии самостоятельно подобрать момент, подходящий для переключения на другую, более высокую передачу. Это простое действие дает возможность достичь более интенсивного разгона, если проводить сравнение с автоматическим режимом. Электронная система играет немаловажную роль, так как осуществляет контроль над скоростью, с которой перемещается авто, и регулирует нагрузку, приходящуюся на мотор.

Автоматическая коробка передач: 1 — ленточный тормоз; 2 — планетарный механизм; 3, 4, 12 и 13 — многодисковые фрикционы; 5 — масляный насос; 6 — гидротрансформатор; 7 — входной вал; 8 — промежуточная шестерня; 9 — дифференциал; 10 — шестерня; 11 — муфта свободного хода
