Как проверить регулятор напряжения генератора форд фокус 2

Проверка работоспособности

Перед тем, как снимать генератор с Ford Focus 2 для замены или ремонта, следует сначала удостовериться в него неисправности. Технология проверки – очень проста и выполняется быстро.

Перед диагностикой работоспособности необходимо послабить затяжку плюсовой клеммы на АКБ.

А далее поступаем так:

  • запускаем двигатель;
  • выжидаем пока обороты не стабилизируются;
  • включаем фары;
  • на заведенном моторе снимаем плюсовую клемму с аккумулятора.

Если генератор исправен, силовая установка не должна остановиться, наоборот – ее обороты должны немного повыситься, поскольку ЭБУ подкорректирует работу мотора, чтобы обеспечить бортовую сеть энергией.

Остановка агрегата после снятия клеммы будет указывать на неисправность генератора и необходимость его ремонта или замены. А для этого узел нужно снять с авто, что оказывается не так просто.

Можно воспользоваться официальной инструкцией, которая представлена ниже, но она не отображает всех тонкостей и нюансов работ, а поэтому подходит больше для ознакомления, чем как понятное всем подробное руководство.

Проверка отдельного регулятора

Проверка регулятора напряжения у генератора Г-222: 1 — аккумуляторная батарея; 2 — регулятор напряжения; 3 — контрольная лампа.

Как правило, отдельные регуляторы напряжения устанавливали на старые машины, включая отечественные ВАЗы. Но некоторые производители продолжают так поступать до сих пор. Процесс проверки аналогичен. Для этого нужно иметь блок питания с регулятором значения напряжения, лампочку на 12 В, мультиметр и непосредственно проверяемый регулятор.

Для проверки нужно собрать схему, приведенную на рисунке. Сам же процесс аналогичен приведенному выше. В нормальном состоянии (при напряжении в 12 В) лампочка светится. При увеличении значения напряжения до 14,5 В она тухнет, а при понижении — светится вновь. Если в процессе лампа светится или тухнет при других значениях — значит, регулятор вышел из строя.

Проверка реле типа 591.3702-01

Схема проверки реле типа 591.3702-01

Также до сих пор можно встретить регулятор напряжения типа 591.3702-01, который устанавливали еще на заднеприводные ВАЗы (начиная от ВАЗ 2101 и заканчивая ВАЗ 2107), ГАЗ и Москвичи. Аппарат крепится отдельно, и устанавливается на кузове. В целом же проверка аналогична описанному выше, однако отличия состоят в используемых при этом контактах.

В частности, на нем есть два основных контакта — «67» и «15». Первый из них — это минус, а второй — плюс. Соответственно, для проверки необходимо собрать схему, приведенную на рисунке. Принцип проверки остается прежним. В нормальном состоянии, при напряжении в 12 В лампочка светится, а при повышении соответствующего значения до 14,5 В — тухнет. При возвращении значения в исходное значение лампочка загорается вновь.

Классическим регулятором такого типа является аппарат марки РР-380, устанавливаемый на машины ВАЗ 2101 и ВАЗ 2102. Приводим справочные данные, касающиеся этого регулятора.

Регулируемое напряжение при температуре регулятора и окружающей среды (50±3)° С, В:
на первой ступени не более 0,7
на второй ступени 14,2 ± 0,3
Сопротивление между штекером «15» и массой, Ом 17,7 ± 2
Сопротивление между штекером «15» и штекером «67» при разомкнутых контактах, Ом 5,65 ± 0,3
Воздушный зазор между якорем и сердечником, мм 1,4 ± 0,07
Расстояние между контактами второй ступени, мм 0,45 ± 0,1

Проверка трехуровневого реле

Регулируемый источник питания

Некоторые автовладельцы устанавливают на свои машины вместо стандартных “шоколадок” трехуровневые реле, которые являются технологически более продвинутыми. Их отличием является наличие трех уровней напряжения, при котором происходит отсечка питания аккумулятора (например, 13,7 В, 14,2 В и 14,7 В). Соответствующий уровень можно выставить вручную, воспользовавшись специальным регулятором.

Такие реле являются более надежными и позволяют гибко регулировать уровень напряжения отсечки. Что касается проверки такого регулятора, то она полностью аналогична описанным выше процедурам. Только при этом не забудьте про значение, которое выставлено на реле, и соответственно, проверяйте его по мультиметру.

Проверка генератора

Существует один метод, с помощью которого можно проверить работоспособность генератора автомобиля, оборудованного реле регулятора 591.3702-01 с элементами диагностики. Он заключается в следующем:

  • отключить провода, которые шли к контактам 67 и 15 регулятора напряжения;
  • подключить к ней лампочку (исключив из схемы регулятор);
  • снять с плюсовой клеммы аккумуляторной батареи провод.

В случае, если в результате этих действий двигатель не заглох — значит, можно утверждать, что генератор автомобиля в порядке. В противном случае — неисправен и нуждается в проверке и замене.

Проверка реле регуляторов генераторов Ford Focus | Ford

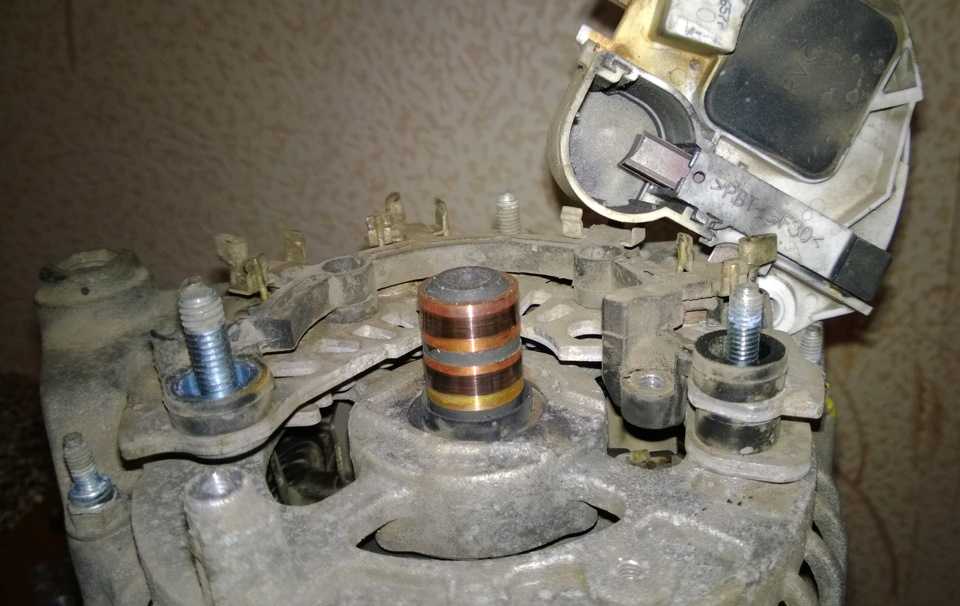

Оказывается, первый раз, снимая реле-регулятор, я не смог открутить от него один болт и попросту его высверлил, а обратно в это отвестие при сборке я ничего не закрутил.

А это как-никак оказалось место контакта реле-регулятора напряжения с корпусом генератора масса. Поискал болт, нашел, закрутил.

Ездиет Виновник скачков напряжения спиленный болт массы реле-регулятора Вскоре напряжение начало опять проседать, а от генератора начало вонять гарью. Смачно выругавшись и скоренько добравшись до дома, полез, в очередной раз, под капот с мыслями, если в этот раз ничего не получится, то генератор будет наказан кувалдой, а взамен будет куплен новый за регулятор напряжения генератора форд фокус 2 тыщ При внешнем осмотре была сразу же найдена причина запаха: Решением проблемы стала пропайка этих контактов оловом, это было сделано в районе После замены коллектора и последующей сборке эти контакты я не пропаял, как следствие — хуевый контакт, сильный регулятор напряжения генератора форд фокус 2, поплавившаяся крышка гены.

При сборке генератора и при замене диодного моста прихватывайте контакты хотя бы оловом. Пост будет дополняться фотографиями Ход работ 1 Ход работ 2 В продолжение темы скажу что, после ремонта на данный момент Price tag: Если тестер покажет бесконечность, значит в обмотке есть обрыв и нужно заменить статор или генератор.

Аналогично проверяем остальные обмотки статора. Аналогично проверяем остальные обмотки.

Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько положительных диодов.

Проверка работоспособности

Перед тем, как снимать генератор с Ford Focus 2 для замены или ремонта, следует сначала удостовериться в него неисправности. Технология проверки – очень проста и выполняется быстро.

Перед диагностикой работоспособности необходимо послабить затяжку плюсовой клеммы на АКБ.

А далее поступаем так:

  • запускаем двигатель;
  • выжидаем пока обороты не стабилизируются;
  • включаем фары;
  • на заведенном моторе снимаем плюсовую клемму с аккумулятора.

Если генератор исправен, силовая установка не должна остановиться, наоборот – ее обороты должны немного повыситься, поскольку ЭБУ подкорректирует работу мотора, чтобы обеспечить бортовую сеть энергией.

Остановка агрегата после снятия клеммы будет указывать на неисправность генератора и необходимость его ремонта или замены. А для этого узел нужно снять с авто, что оказывается не так просто.

Можно воспользоваться официальной инструкцией, которая представлена ниже, но она не отображает всех тонкостей и нюансов работ, а поэтому подходит больше для ознакомления, чем как понятное всем подробное руководство.

Как проверить регулятор напряжения генератора мультиметром

Для того чтобы обеспечить нормальную работу лампочек, стеклоподъемников, стеклоочистителей и другого электрооборудования, а также зарядку аккумулятора, нужно поддерживать значение постоянного тока на уровне 13,5-14,5 вольт. Если этот показатель будет меньше, то не зарядится батарея, а если он превысит этот уровень – бортовые электроприборы выйдут из строя. Высокое напряжение наносит определенный вред и аккумулятору, сокращая срок эксплуатации из-за перезарядки.

Поэтому для преобразования тока, вырабатываемого генератором, существует специальное устройство – реле-регулятор напряжения. С его помощью бортовая сеть обеспечивается током, у которого поддерживаются требуемые параметры, независимо от оборотов коленчатого вала. Нередко возникают ситуации, когда возникает необходимость проверить напряжение генератора мультиметром.

Когда же регулятор напряжения можно считать неисправным?

  1. Фары меняют яркость свечения, в зависимости от оборотов двигателя.
  2. Наблюдается недостаточный заряд аккумулятора или, наоборот, его перезарядка, сопровождающаяся выкипанием электролита.
  3. В салоне автомобиля может ощущаться горелый запах. Поломка регулятора может произойти из-за попадания влаги, различных механических повреждений, короткого замыкания и других нестандартных кратковременных электрических воздействий.
  4. Иногда регулятор бывает изначально некачественным, если это сомнительная продукция от неизвестных производителей.

Существуют разные методы, как проверить реле-регулятор генератора мультиметром и установить его работоспособность. Наиболее простым считается проверка мультиметром, без демонтажа устройства. С этой целью выполняется измерение напряжения, поступающего в аккумулятор для его зарядки. Для такой проверки потребуется помощник, регулирующий обороты двигателя педалью акселератора.

Процедура проверки проходит в несколько этапов:

  • Двигатель автомобиля запускается и прогревается в течение 5-ти минут.
  • Открыть капот во время работы двигателя и соединить контакты мультиметра с клеммами батареи. Подключение нужно выполнять с соблюдением полярности, а переключатель выставляется на отметку 20 В.
  • Оценка зарядного напряжения, поступающего от генератора, выполняется при определенных условиях. Необходимо проверить сколько выдает генератор мультиметром. Ближний свет должен быть включен, а все остальные потребители – выключены. Коленчатый вал вращается со скоростью от 1,5 до 2,5 тыс. об/мин. Если напряжение составляет более 14,8 вольт, в этом случае регулятор считается неисправным и подлежит замене. При напряжении ниже 13,5 В причиной неисправности может быть не только реле. Неисправность может заключаться в проводке или самом генераторе.
  • Более точные результаты получаются путем оценки интенсивности тока, поступающего при нагрузке. Для этого потребуется включение дальнего света, вентилятора печки, стеклоочистителя и других потребителей. В такой ситуации величина зарядного тока не должна быть ниже отметки 13,5 вольт. Если показатель все-таки меньше этого значения, то при включении всего электрооборудования, аккумулятор не будет получать нормальную зарядку.

Более полноценная проверка выполняется на снятом реле-регуляторе. Обычно электронное устройство стоит поверх генератора, закрытое пластиковой крышкой. В некоторых случаях регулятор может образовывать единый блок со щетками. Для проверки кроме мультиметра нужно приготовить контрольную лампу на 12 В, мощностью не выше 3 ватт и регулируемый источник тока. Эти методы подходят и для того, чтобы проверить интегралку генератора мультиметром, то есть интегральный регулятор напряжения.

Далее лампочка остается в горящем состоянии, а входящее напряжение постепенно увеличивается. При исправном реле лампочка погаснет, когда напряжение достигнет 14,2-14,5 В. Если же в случае дальнейшего повышения напряжения контрольная лампочка продолжает гореть, значит в реле имеется пробой и оно неисправно. О неисправности свидетельствует и тот факт, когда при напряжении ниже 4 В лампочка гаснет. Такой ток будет явно недостаточным, чтобы обеспечить питанием все электроприборы и качественно зарядить аккумуляторную батарею.

Разновидности мультиметров и принцип их устройства

Самые распространенные разновидности мультиметров – аналоговые и цифровые. Как они обустроены и работают, рассмотрим далее.

Аналоговые

Это тестеры старого образца, которые выглядят как коробки с остекленной дугообразной шкалой и подпружиненной стрелкой. Часто на шкале есть зеркальная полоска-дуга, чтобы при взгляде на стрелку можно было совместить стрелку с ее отражением. Таким образом, при замере вы смотрите точно перпендикулярно шкале, а не под углом, и вам будет труднее ошибиться. На измерительной панели нанесено много параллельных дуговых шкал для разных видов измерений:

Аналоговый мультиметр.

Одно из главных преимуществ аналогового мультиметра – невысокая цена при вполне достаточной для бытовых целей точности измерений. Тем более что в большинстве аналоговых мультиметров встроен специальный резистор для подстройки положения стрелки точно на “0”. Для регулировки используется головка резистора, похожая на шлиц винта, расположенная ниже измерительной шкалы примерно в месте крепления стрелки.

Цифровые

Эти мультиметры более современные и выглядят как черные продолговатые коробочки с большим жидкокристаллическим табло для цифровой индикации показаний. Свое название эти приборы получили потому, что входящие в прибор аналоговые сигналы в аналого-цифровом преобразователе (АЦП) переходят в цифровую форму. Такие аппараты дороже аналоговых, зато размеры и вес у них несколько меньше, работать с ними удобнее и быстрее.

Некоторые модели хорошо подходят для работы в полной темноте благодаря возможности подсветки индикаторного табло (а электрикам нередко приходится работать в темных помещениях). Вы просто нажимаете кнопку, и панель освещена. Кроме того, можно найти модель с возможностью записи снимаемых показаний в память устройства и последующей передачей этих данных на компьютер для дальнейшего анализа. Для этого достаточно нажимать специальную кнопку. Обычно цифровыми девайсами пользуются профессиональные электрики, электронщики и инженеры.

Цифровой мультиметр.

В комплект для измерений входят два провода с клеммами и остроконечными щупами:

  • один провод черного цвета – “минус”, “масса”, “com” (common – общий);
  • второй провод красного – плюс или “измерительный”.

Будет интересно Собираем повышающий трансформатор собственными руками

Черный щуп обычно прикладывают к корпусу электроприбора (общей шине) или цепляют специальным зажимом – “крокодильчиком”. Красный щуп чаще всего берут в правую руку и прикладывают в разные места схемы. Щупы в комплекте цифрового мультиметра такие же, как и в аналоговом мультиметре. Часто гнезда имеют цветовую маркировку – красное и черное обрамление, чтобы случайно не перепутать, какой щуп куда вставлять.

Иногда мультиметр является встроенной частью другого прибора, например, цифровых электрических клещей. Из-за необходимости иметь большие размеры такие устройства обладают большим количеством свободного места в своем корпусе, куда и встраивается мультиметр.

Особенности конструкции генератора Форд Фокус 2

На автомобилях Ford Focus 2 питание бортовой сети при работающем двигателе и подзарядка АКБ осуществляется от трехфазного генератора переменного тока, который установлен на всех модификациях этого авто.

Преобразование переменного тока в постоянный осуществляется выпрямительным блоком, входящим в конструкцию генератора, а стабилизация и поддержание напряжения на нужном уровне выполняется электронным стабилизатором напряжения.

Помимо этого, на работу узла влияет ЭБУ силовой установки. Это позволяет корректировать функционирование генератора при разных условиях.

В действие он приводится коленчатым валом силовой установки посредством ременной передачи, которая также используется для привода иного навесного оборудования (кондиционера). Охлаждение узла выполняется крыльчаткой, установленной на роторе.

Генератор на Форд Фокус 2 считается необслуживаемым благодаря использованию на роторе подшипников закрытого типа, ресурс которых рассчитан на весь период эксплуатации авто.

В действительности же устройство не отличается высокой надежностью и достаточно часто ломается.
