Ремонт главного тормозного цилиндра форд фокус

Подготовка

Замена тормозных колодок на Форд Фокус 2 потребует от Вас подготовить:

Опору под порог – например, подходящий деревянный чурбан.
Большой шприц или спринцовку.
Баллон WD-40 или аналогичной проникающей смазки.
Литиевую или любую другую высокотемпературную пластичную смазку.
Металлическую щетку.

Перед началом работ нужно откачать жидкость из тормозного бачка – вдавливая поршни суппортов, Вы ощутимо поднимете ее уровень, и, если его не снизить заранее, тормозная жидкость вытечет наружу. Далее нужно ослабить крепления колес – на вывешенном колесе самостоятельно открутить колесные гайки можно только ударным пневмопистолетом, своими руками это не выйдет.

Меняем главный цилиндр сцепления (алгоритм)

Работа по замене цилиндра осложняется тем, что он находится высоко под кромкой щитка моторного отсека. В доступном месте его замена заняла бы от силы минут, но в нашем случае придётся повозиться. Из инструментов понадобится набор головок, медицинский шприц и стандартный инструмент. Поехали.

Чтобы добраться до цилиндра, придётся снять аккумулятор и его полку. Она крепится на трёх болтах, которые видно после демонтажа АКБ.

Для удобства работы желательно снять и корпус воздушного фильтра.

Снимаем корпус воздушного фильтра.

Отбираем из бачка тормозную жидкость до тех пор, пока её уровень не упадёт ниже уровня трубки подачи.
Отсоединяем штуцер заливной трубки. Он легкосъемный, поэтому для его отключения достаточно поддеть отвёрткой пружинистый фиксатор.

Отсоединяем трубки от цилиндра сцепления.

Отсоединяем фиксирующую скобу и демонтируем шланг.

Находим муфту, которая соединяет главный цилиндр с рабочим. Она зафиксирована на кронштейне под вакуумным усилителем тормозной системы. Сбрасываем отвёрткой с плоским шлицом стопорное кольцо, поднимаем его и вынимаем штуцер из муфты.
Достаем муфту с прорезиненным демпфером из кронштейна и идём в салон.
Перемещаем до конца назад водительское сиденье.
Находим возле педали сцепления датчик положения и снимаем его с кронштейна, не отключая проводку. Отводим датчик в сторону.
Достаём из кронштейна фишки для фиксации проводки.

Откручиваем головкой на 10 нижний болт крепления педали и три верхних гайки. Желательно иметь в арсенале карданный переходник на вороток, так будет легче открутить верхние гайки.

Демонтируем педаль сцепления.

Снимаем педаль в сборе с кронштейном со шпилек.

Демонтируем педаль в сборе.

Аккуратно пропускаем отключённые трубки через отверстие в моторном щитке и достаём педаль в салон.
Дальше можно работать на столе. Нам осталось отключить трубки от цилиндра. Для этого давим на пластмассовый фиксатор и снимаем шланг со штуцера на корпусе цилиндра.
Отсоединяем педаль от штока. Она крепится при помощи пластикового фиксатора, который нужно поддеть с двух сторон отвёртками.

Отсоединяем педаль от штока.

Отделяем корпус цилиндра от кронштейна. Для этого проворачиваем корпус относительно кронштейна на 55-65 градусов по часовой стрелке и совмещаем выступы на корпусе с вырезами в кронштейне.
Вынимаем главный цилиндр из кронштейна.

Видео о замене главного цилиндра сцепления Форд Фокус 2

Сборка и установка новой детали выполняется в обратном порядке.

Прокачиваем сцепление, стравив воздух.

Расположение крана и колпачка нипеля.

Таким образом, потратив около часа, мы сэкономили на работе немаленькие деньги и заменили главный цилиндр привода сцепления своими руками. Удачной работы и ровных всем дорог!

The following two tabs change content below.

Любовь к автомобилям проявилась ещё в детстве, когда начал коллекционировать модельки автомобилей. Всегда помогал отцу с ремонтом старой копеечки, где и получил первый опыт. На сегодняшний день являюсь владельцем небольшого сервиса по обслуживанию и ремонту автомобилей. Стараюсь шагать в ногу со временем, изучая новые технологии по диагностике современных авто.

Источник

Меняем главный цилиндр сцепления (алгоритм)

Чтобы добраться до цилиндра, придётся снять аккумулятор и его полку. Она крепится на трёх болтах, которые видно после демонтажа АКБ.
Для удобства работы желательно снять и корпус воздушного фильтра.

Снимаем корпус воздушного фильтра.
Отбираем из бачка тормозную жидкость до тех пор, пока её уровень не упадёт ниже уровня трубки подачи.
Отсоединяем штуцер заливной трубки. Он легкосъемный, поэтому для его отключения достаточно поддеть отвёрткой пружинистый фиксатор.
Отсоединяем трубки от цилиндра сцепления.

Отсоединяем фиксирующую скобу и демонтируем шланг.
Находим муфту, которая соединяет главный цилиндр с рабочим. Она зафиксирована на кронштейне под вакуумным усилителем тормозной системы. Сбрасываем отвёрткой с плоским шлицом стопорное кольцо, поднимаем его и вынимаем штуцер из муфты.
Достаем муфту с прорезиненным демпфером из кронштейна и идём в салон.
Перемещаем до конца назад водительское сиденье.
Находим возле педали сцепления датчик положения и снимаем его с кронштейна, не отключая проводку. Отводим датчик в сторону.
Достаём из кронштейна фишки для фиксации проводки.

Отсоединяем фишки.
Откручиваем головкой на 10 нижний болт крепления педали и три верхних гайки. Желательно иметь в арсенале карданный переходник на вороток, так будет легче открутить верхние гайки.

Демонтируем педаль сцепления.
Снимаем педаль в сборе с кронштейном со шпилек.

Демонтируем педаль в сборе.
Аккуратно пропускаем отключённые трубки через отверстие в моторном щитке и достаём педаль в салон.
Дальше можно работать на столе. Нам осталось отключить трубки от цилиндра. Для этого давим на пластмассовый фиксатор и снимаем шланг со штуцера на корпусе цилиндра.
Отсоединяем педаль от штока. Она крепится при помощи пластикового фиксатора, который нужно поддеть с двух сторон отвёртками.

Отсоединяем педаль от штока.
Отделяем корпус цилиндра от кронштейна. Для этого проворачиваем корпус относительно кронштейна на 55-65 градусов по часовой стрелке и совмещаем выступы на корпусе с вырезами в кронштейне.
Вынимаем главный цилиндр из кронштейна.

Видео о замене главного цилиндра сцепления Форд Фокус 2

Сборка и установка новой детали выполняется в обратном порядке.

Прокачиваем сцепление, стравив воздух.

Расположение крана и колпачка нипеля.

The following two tabs change content below.

Тэги: Форд Фокус 2

Замена задних тормозных колодок барабан Focus 2

Прежде всего нам необходимо ослабить трос ручника. Для этого необходимо в салоне снять декоративную крышку ручника и выкрутить гайку на 13 до полного его ослабления. После этого можно приступать к снятию барабана.

Ручник у нас ослаблен начинаем аккуратно постукивать молотком с обратной стороны барабана. Делать это нужно не торопясь и равномерно. Как заметим, что барабан «пошел» аккуратно поддеваем его мощной отверткой и снимаем со шпилек.

Снимаем крепеж колодок с помощью отвертки как показано на рисунке. Затем аккуратно снимаем нижнюю пружину, отсоединяем трос ручника и вытаскиваем обе колодки.

Для новых колодок (при ослабленном ручнике) нужно выставить новое расстояние до барабана. Для того, чтобы его можно было одеть, но и чтобы колодки не слишком далеко оказались от внутренней поверхности барабана. Делается это той же регулировочной распоркой.

Устанавливаются колодки (фото выше) сняв нижнюю пружину и установив их верхние кулачки на цилиндрик, а потом стягиваете колодки внизу и застегиваете пружину.

После установки колодок необходимо поставить крепеж обоих колодок. На этом замене задних тормозных барабанных колодок завершена. Осталось лишь отрегулировать ручник.

Шасси. Гидропривод тормозов.

Снятие

1. ПРЕДОСТЕРЕЖЕНИЕ: При попадании тормозной жидкости на лакокрасочное покрытие пораженный участок требуется незамедлительно промыть холодной водой.

Отсоедините провод «массы» от аккумулятора.

2. Рассоедините штекерный разъем на крышке заливной горловины.

1.Оттяните назад язычок.
2.Нажмите на зажимы.
3.Рассоедините штекерный разъем.

3. ПРЕДОСТЕРЕЖЕНИЕ: Проследите за тем, чтобы на крышку заливной горловины не попадала грязь.

Снимите крышку заливной горловины бачка гидропривода тормозов.

4. Отпустите гайки обоих передних колес.

5. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

6. Снимите передние колеса.

7. Отпустите ниппель для удаления воздуха.

1.Снимите пылезащитную крышку.
2.Отпустите ниппель для удаления воздуха.

8. ПРИМЕЧАНИЕ: Выполните эту процедуру на обоих трубопроводах передних тормозов.

Удалите тормозную жидкость из бачка гидропривода тормозов.

1.Подсоедините трубку для удаления воздуха к ниппелю удаления воздуха и поместите ее в подходящую емкость.
2.Нажимайте на педаль тормоза до тех пор, пока не прекратится выделение тормозной жидкости.
3.Затяните ниппель удаления воздуха.

9. Опустите автомобиль.

10. Снимите воздушный фильтр. За дополнительной информацией обратитесь к Разделу 303-12.

11. Снимите выпускной трубопровод воздушного фильтра.

12. Рассоедините штекерный разъем центральной электрораспределительной коробки.

13. Выверните винт крепления центральной электрораспределительной коробки.

14. Отсоедините центральную электрораспределительную коробку. Переместите воздушный фильтр в другое положение.

15. Отсоедините питающий трубопровод тормозной жидкости.

Автомобили, имеющие функцию поддержания устойчивости на курсе

16. Рассоедините штекерный разъем датчиков давления системы тормозов.

17. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите тормозные трубопроводы во избежание вытекания тормозной жидкости и проникновения грязи.

Отсоедините тормозные трубопроводы.

Автомобили с антиблокировочной системой тормозов

18. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите тормозные трубопроводы во избежание вытекания тормозной жидкости и проникновения грязи.

Отсоедините тормозные трубопроводы.

19. ПРЕДОСТЕРЕЖЕНИЕ: Перед снятием главного цилиндра убедитесь в том, что в вакуумном усилителе тормозов сброшен вакуум. Это можно проделать, отсоединив вакуумный трубопровод от вакуумного усилителя тормозов.

Снимите вакуумный шланг вакуумного усилителя тормозов.

20. Снимите главный тормозной цилиндр.

15.22. Снятие тормозного барабана

20 000 км, 12 месяцев

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ
1. Поднимите автомобиль в ровном горизонтальном положении и закрепите его на опорах. Снимите заднее колесо.
2. Снимите защитный чехол с рычага стояночного тормоза и поднимите вверх по рычагу.

Рис. 14.22. Расположение регулировочной гайки троса стояночного тормоза

3. Полностью освободите крепежные упоры рычага стояночного тормоза и отверните регулировочную гайку троса стояночного тормоза (рис. 14.22).
4

Осторожно снимите крышку со ступицы колеса, если необходимо, используйте молоток и зубило. Поврежденную крышку замените на новую

5. Отверните гайку ступицы колеса и снимите вращающуюся шайбу.
6. Снимите тормозной барабан со ступицы колеса. При необходимости, проворачивая тормозной барабан, постучите по его окружности резиновым молотком. В автомастерских для снятия барабанов используют специальные съемники.
7. Проверьте тормозной барабан на наличие износа, трещин и глубоких рисок.
8. Тщательно очистите тормозной барабан шкуркой. Чистой кисточкой и спиртом очистите защитный кожух заднего тормоза и высушите струей сжатого воздуха. Работайте в респираторе, так как тормозная пыль легко попадает в дыхательные пути. Пыль от износа накладок тормозных колодок удалите пылесосом.

ПРАКТИЧЕСКИЕ СОВЕТЫ

Советы по замене тормозных колодок
1. Перед снятием обязательно пометьте положение установки и расположение отдельных деталей — это необходимо в первую очередь для пружин. Так вы облегчите процесс сборки и устраните возможное появление неисправностей в дальнейшем.
2. Если вы работаете одновременно на обеих сторонах задней оси, не перепутайте расположение деталей левого и правого тормозных механизмов.
3. При снятых тормозных колодках никогда не нажимайте на педаль тормоза, так как иначе вы выдавите поршни из колесного тормозного цилиндра. Для безопасности закрепите поршни струбциной.
4. При снятых тормозных колодках всегда проверяйте герметичность колесных тормозных цилиндров. Для этого осторожно поднимите защитные чехлы: если заметите влагу, снимите цилиндр и отдайте его в ремонт в автомастерскую или замените новым. Как показывает практика, в этом случае проверьте и герметичность колесного тормозного цилиндра на другой стороне задней оси.

ПРАКТИЧЕСКИЙ СОВЕТ

Расточка тормозных барабанов
Внутренний диаметр новых тормозных барабанов 180 мм. Если на внутренней поверхности барабана образовались глубокие риски, в автомастерской могут отшлифовать или расточить тормозной барабан. При износе до диаметра более 181,5 мм тормозной барабан следует заменить. Как правило, одновременное срабатывание тормозов предполагает одинаковый внутренний диаметр обоих тормозных барабанов, поэтому всегда отдавайте растачивать оба тормозных барабана.

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:коробка передач Ford Focus, ремонт коробки передач Ford Focus, замена коробки передач Ford Focus, замена масла в коробке передач Ford Focus

Снятие и установка

Внимание: — Тормозная жидкость содержит эфиры полиглицерина и полиглицерин. Избегайте ее попадания в глаза

После работы с тормозной жидкостью тщательно вымойте руки. При попадании тормозной жидкости в глаза промывайте глаза в течение 15 минут холодной проточной водой. В случае раздражения глаз или иных недомоганий обратитесь за медицинской помощью. — Тормозная жидкость содержит эфиры полиглицерина и полиглицерин. При проглатывании, выпейте побольше воды. Немедленно обратитесь за медицинской помощью. — Используйте только свежую тормозную жидкость предписанной марки из герметичных емкостей. — При попадании тормозной жидкости на лакокрасочное покрытие пораженный участок следует незамедлительно промыть холодной водой.

1. Слейте тормозную жидкость в подходящую емкость, чтобы уровень тормозной жидкости дошел до метки «MIN».

2. Снимите площадку аккумуляторной батареи.

3. Отсоедините трубки гидропривода сцепления, показанные на рисунке ниже.

Примечание: Закройте трубки подходящими пробками для предотвращения проникновения загрязнений.

4. Отсоедините уплотнитель проема передней левой двери в районе левой боковой накладки приборной панели. Преодолевая усилие четырех фиксаторов, отсоедините и окончательно снимите левую боковую накладку приборной панели.

5. Преодолевая усилие восьми фиксаторов, отсоедините блок переключателей слева на приборной панели. Отсоедините электрический разъем и окончательно снимите блок переключателей.

6. Отверните болт крепления промежуточного вала к рулевому механизму. Отсоедините промежуточный вал от рулевого механизма.

Примечание: — Для всех ремонтов, при которых НЕ производилась замена промежуточного вала, тщательно очистите верхнюю и нижнюю резьбу промежуточного вала с помощью выступа для формирования резьбы M10x1,5 перед установкой нового болта. — Убедитесь, что установлен новый болт. — Момент затяжки болта крепления вала при установке: 62,5 Н м.

5. Отсоедините трубки, отверните четыре гайки крепления и отсоедините педаль сцепления от кузова.

Примечание: Момент затяжки гаек крепления педали при установке: 23 Н м.

6. Подденьте фиксатор (1) и затем снимите датчик/выключатель педали сцепления по направлению стрелки (2).

Примечание: Действия по этому пункту требуют выполнения только при установке нового элемента (педали сцепления).

7. Нажав на стопорные язычки, извлеките штифт толкателя главного цилиндра сцепления.

8. Подденьте фиксаторы по направлению стрелок (1 и 2), после чего извлеките главный цилиндр сцепления по направлению стрелки (3).

9. Подденьте стопорный язычок (1) и извлеките главный цилиндр сцепления по направлению стрелки (2).

Примечание: Действия по этому пункту требуют выполнения только при установке нового элемента (главного цилиндра сцепления).

10. Установка выполняется в порядке, обратном порядку снятия.

11. После установки удалите воздух из системы сцепления.

Замена главного цилиндра сцепления Форд Фокус 2

Замена ГЦС на Форд Фокус 2 выполняется за час. Процесс осложнен тем, что компоновка моторного отсека не позволяет получить легкий доступ к узлу. Приходится снимать элементы подкапотного пространства. Посмотреть, как производится замена, можно в следующем видео:

Какие инструменты нужны?

Для успешной замены ГЦС автовладельцу нужны такие инструменты:

Таблица — Инструменты для замены

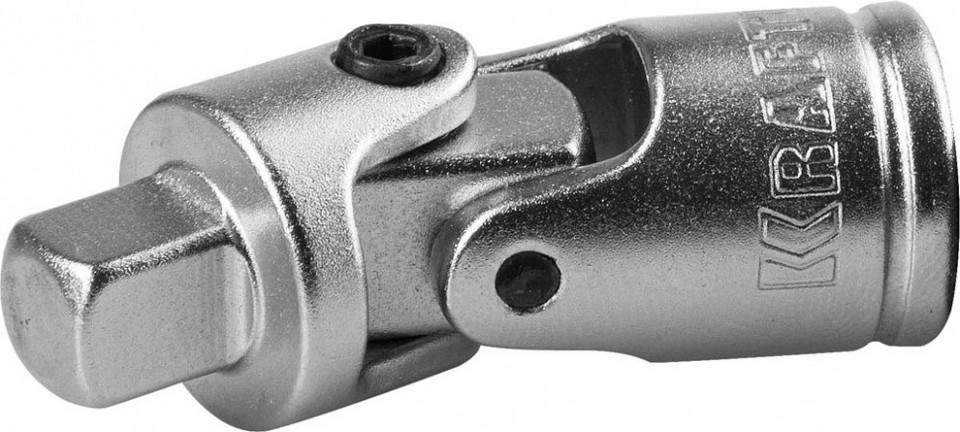

С трещоткой и карданным шарниром для головок

С прямым лезвием

Для откачки тормозной жидкости

Можно заменить пассатижами

Снятие кронштейна с ГЦС выполняется в стесненном пространстве. Чтобы подлезть ключом, недостаточно места. Поэтому лучше использовать карданный шарнир для головок.

При замене ГЦС требуется ветошь. Так как рабочая жидкость вступает в реакцию с маслом, тряпки не должны быть испачканы смазкой. Также недопустимо наличие ворса или отслаивающихся нитей.

Пошаговая инструкция

Заменить главный цилиндр сцепления на Фокус 2 можно по инструкции, приведенной ниже:

Отсоединить аккумуляторную батарею. Первой следует скидывать «минусовую» клемму.
Демонтировать АКБ с автомобиля.
Открутить три болта, которые фиксируют короб аккумулятора.
Увеличив рабочее пространство, снять корпус воздушного фильтра.
Откачать шприцем из бачка рабочую жидкость.
Отсоединить 2 трубки от штуцеров узла. Верхний шланг зафиксирован быстросъемным механизмом. Для его снятия требуется потянуть за кольцо. На нижнем — стопорная скоба. Ее нужно тянуть вниз для отсоединения шланга.
Переместить до конца назад сидение водителя.
Снять подрулевой щиток.
Снять с кронштейна датчик положения педали сцепления. Для предотвращения обрыва проводов рекомендуется крепить концевик с помощью проволоки к любому неподвижному элементу.
Открутить крепления педали.
Снять педаль в сборе с кронштейном.
Отсоединить главный цилиндр сцепления от кронштейна. Для этого нужно провернуть корпус на 55-65° до совмещения выступов с вырезами.
Изъять узел из кронштейна.
Заменить вышедший из строя ГЦС на новый.
Собрать все в обратном порядке.
Выполнить прокачку сцепления — 5 раз выжать педаль до упора и при ее удержании стравить воздух через штуцер.

Выполнить замену или ремонт главного цилиндра сцепления можно самостоятельно, но важно рассчитывать свои силы. Допустив ошибку, снизишь безопасность автомобиля и повысишь риск оказаться в аварии

Если у вас нет достаточного опыта, обратитесь в сеть автосервисов DDCAR. Мы вернём полностью исправный автомобиль в течение 1 часа!

Источник

Подготовительные операции

Устанавливаем под автомобиль противооткатные башмаки, снимаем переднее правое колесо, правый брызговик и защиту двигателя. Сливаем охлаждающею жидкость. Отсоединяем разъемы модулей зажигания.

Демонтируем модули и открутив десяток болтов на 8 снимаем клапанную крышку.

Снимаем расширительный бачок сдернув его с креплений, отсоединяем три шланга.

Вывешиваем двигатель и снимаем переднею подушку. Ножом срезаем ремень кондиционера и генератора.

Выставляем верхнею мертвую точку

Проворачиваем коленвал до совпадения отверстия на шкиве с отверстием на передней крышке цепи ГРМ. Вкручиваем в него болт М6 длинной не меньше 18мм.

В пазы распредвалов вставляем фиксатор. Если цепь растянулась фиксатор может не заходить в один из пазов, просто доверните нужный распредвал ключом и установите фиксатор.

Включаем пятую передачу и вставляем в вентиляционные отверстия тормозного диска, нижу суппорта, отвертку, тем самым блокирую коленвал. Откручиваем болт шкива коленвала и снимаем сам шкив. Усилие там приличное!

Откручиваем три болта и снимаем шкив помпы.

Открутив два болта и одну гайку снимаем паразитный ролик ремня генератора. Запомните его, с помощью него в дальнейшем мы натянем ремень генератора!

Откручиваем все болты крепления передней крышки цепи ГРМ и снимаем ее. Для удобство показана снятая крышка. Заодно можно поменять и передней сальник коленвала.
