Ford focus ii проверка компрессии в цилиндрах

Как проверить компрессию?

При помощи компрессометра

Чтобы понять, есть в вашем двигателе компрессия или нет, нужно воспользоваться компрессометром. Соответствие замеренного уровня должно совпадать с тем, который указан в сервисном мануале к вашему авто. Сама процедура замера должна осуществляться на моторе с рабочей системой электропривода стартера и мощной аккумуляторной батареей. В противном случае добиться точного результата будет очень сложно.

Итак, вам потребуется компрессометр. Он представляет собой, по сути, обычный манометр, только с установленными на нем удлинителями и переходниками для свечей различных размеров. Учтите, что для дизельного и бензинового авто компрессометры бывают разные, поскольку в дизельном моторе уровень давления намного выше, чем в бензиновом. На сегодняшний день стоимость одного компрессора может варьироваться от 25 до 50 долларов. Это около 250 — 1 300 гривен (800 — 5 000 рублей).

Проверка при помощи компрессометра

В первую очередь, откройте капот, выкрутите и извлеките все свечи из разъемов.
Затем следует приготовить сам компрессометр

Для этого определитесь с тем, какой переходник и удлинитель вам нужны, после чего все это нужно подключить.
Затем переходник от устройства необходимо осторожно вкрутить в разъем для свечи, вставить ключ в замок зажигания и покрутить стартером. Если у вас транспортное средство с дизельным двигателем, то вам также потребуется выкрутить форсунки.
Проверьте уровень давления в каждом из цилиндров.
Сверьте показания компрессометра с теми, которые указаны производителем вашего авто

Таким образом, вы можете сделать вывод о состоянии поршневой группы вашего мотора.

Проверка маслом

Проверка компрессии при помощи масла

Также проверить, есть в одном или двух цилиндрах компрессия или нет, можно при помощи обычного моторного масла. Залейте около тридцати-пятидесяти граммов жидкости в гнездо выкрученной свечи, а затем опять проверьте уровень при помощи устройства. Если вы увидели, что уровень компрессии резко повысился, а разница в уровнях между цилиндрами пропала, то это может свидетельствовать об одном. В вашем двигателе закоксовались кольца либо же их сальники.

В этом случае считайте, что вам повезло. Поскольку заменить сальники можно и в домашних условиях. Если же дело именно в кольцах, то здесь ситуация немного сложней, поскольку придется производить демонтаж головки блока. Тем не менее, эта процедура не особо сложна и, соответственно, не особо дорогая.

Проверка компрессии в цилиндрах дизельного двигателя

Проверка компрессии в цилиндрах дизельного двигателя характеризуется рядом нюансов. Так, прибор для такой процедуры должен иметь расширенный диапазон измерений. В дизельных моторах обычно дроссельной заслонки нет, поэтому и помощника для нажатия газа не требуется. Если же таковая заслонка имеется, нужно перед проведением измерений тщательно ее прочистить от мусора и прочих загрязнений.

Дизельный двигатель обычно устроен сложнее бензинового. И для каждой модели существует свое нормальное значение компрессии. Поэтому целесообразнее будет обратиться в сервис, какова бы ни была цена проверки компрессии двигателя.

Давление в цилиндрах проверяют как с помощью отверстия для свечей, так и на выходе из форсунки. Проще, конечно же, воспользоваться свечным отверстием.
Двигатель перед проверкой выводят на рабочую температуру. Холодное состояние двигателя приведет к большой погрешности измерений.
Если дроссельная заслонка имеется, ее обязательно нужно полностью открыть.
Неизменными остаются требования к исправности стартера и аккумулятора автомобиля.
Свечи накаливания обязательно снимают перед проведением цикла измерений.

Компрессометр устанавливается вместо свечи и происходит запуск двигателя стартером, при этом воздушная заслонка обязательно открыта. После двух-трех оборотов коленвала зажигание выключают и записывают показания компрессометра. Затем переходят к следующему цилиндру.

Исходя из полученных значений проверки делается вывод о состоянии цилиндров двигателя. Если измерения входят в допустимые пределы, беспокоиться не о чем, мотор исправен. Чуть заниженные показания можно исправить при помощи присадки, подходящей именно для этого двигателя. Если же падение компрессии существенно, то без ремонта силового узла не обойтись.

2. Проверка компрессии в цилиндрах

Внимание:
Во время выполнения работ в непосредственной близости от узлов топливной системы запрещается курить, подносить к ним зажженную сигарету или открытый огонь. В таких ситуациях всегда присутствуют легковоспламеняющиеся смеси, которые могут загореться

Несоблюдение данных инструкций может привести к травме.

Примечание:
— Модуль управления силовым агрегатом (PCM) при снятии реле топливного насоса или отсоединении электрических элементов получает сообщение об ошибке. После выполнения проверки компрессии следует удалить это сообщение об ошибке из памяти неисправностей, используя диагностическое оборудование Ford.
— Перед выполнением проверки компрессии следует правильно отрегулировать клапанные зазоры. Убедитесь, что у двигателя нормальная рабочая температура.
— Различные варианты конструкции компрессометров и колебание частоты вращения стартера обычно позволяют только сопоставить давление сжатия во всех цилиндрах.
— Показания при проверке компрессии необходимо использовать как показатель баланса цилиндров. Если один из показателей значительно ниже других, проверьте наличие проблем у данного цилиндра.

1. Откройте центральную электрораспределительную коробку и снимите предохранитель 56 — реле топливного насоса.

2. Запустите двигатель и дайте ему поработать на холостом ходу до остановки.

3. Снимите катушку прямого зажигания.

4. Снимите свечи зажигания при помощи подходящего инструмента.

Примечание:
Задействуйте стартер при широко открытой дроссельной заслонке, пока стрелка на измерительном приборе не прекратит двигаться вверх.

5. Выполните измерение в соответствии с инструкциями, прилагаемыми к прибору, на каждом цилиндре, используя подходящий компрессометр с подходящим переходником. Если все измерения окажутся равными по всем цилиндрам, то неисправности нет.

6. Установите свечи зажигания при помощи подходящего инструмента и затяните их с моментом 15 Н·м.

7. Установите индивидуальную катушку зажигания.

8. Установите предохранитель 56 (реле топливного насоса) и закройте центральную электрораспределительную коробку (CJB).

9. Используя диагностический прибор Ford, сбросьте диагностические коды неисправностей (DTC) модуля управления силовым агрегатом.

Замер компрессии: без компрессометра или при помощи спецоборудования

Итак, на практике активно используются всего два способа, которые позволяют делать замеры компрессии:

при помощи компрессометра;
замер компрессии от руки;

Естественно, наличие прибора позволяет получить наиболее точные показания, однако в экстренных случаях или для получения приблизительных оценочных результатов также практикуется решение замерить компрессию вручную.

Сразу отметим, чтобы мерить компрессию без приборов, потребуются определенные навыки и знания, при этом больших сложностей операция не представляет, причем даже для начинающих автолюбителей.

Для начала нужно выкрутить свечи зажигания, оставив только свечу в первом цилиндре.
Затем коленвал нужно провернуть так, чтобы поршень в первом цилиндре оказался в конце такта сжатия.
Чтобы точно определить, что поршень находится в правильном положении, нужно сверяться с метками.
Далее следует приблизительно запомнить, с каким усилием проворачивался коленвал от руки.
После этого вкручивается свеча во второй цилиндр и так далее.

Основная задача — выявить проблемный цилиндр, когда после вкручивания свечи коленчатый вал вращался наиболее легко (с наименьшим усилием). Другими словами, если компрессия понижена в одном цилиндре, тогда усилия, которые нужно приложить для прокручивания коленвала, будут меньше по сравнению с проверкой компрессии других цилиндров.

Отметим, что хотя способ достаточно примитивный, однако в ряде случаев даже он позволяет получить общее представление и выявить неполадку в том или ином цилиндре двигателя. Более точные измерения можно выполнить только при помощи компрессометра.

Прежде всего, нужно изучить техническую документацию применительно к конкретному типу установленного на машине ДВС.
Определив конкретное значение компрессии для двигателя, необходимо запустить мотор и прогреть его до выхода на рабочую температуру (происходит включение вентилятора охлаждения).
Затем аккуратно выкручиваются свечи зажигания

Далее необходимо пригласить помощника, который будет выжимать педаль газа (важное условие при замерах компрессии) и прокручивать двигатель стартером.
Если говорить о приборе, компрессометр имеет особый наконечник, который плотно вставляется в свечное отверстие.
После этого двигатель прокручивается стартером около 3-4 сек. Еще важно учесть, что мерить компрессию нужно при условии того, что АКБ заряжена и сам стартер полностью исправен

Дело в том, что недостаточная частота вращения коленвала может привести к заметному снижению показателей, однако это не будет означать, что в двигателе настолько сильно упала компрессия.
Затем, когда показания были получены, их нужно сравнить с номинальными для конкретного двигателя.

Еще добавим, что разница показаний компрессии по всем цилиндрам (разброс данных) не должна быть больше 1/10 от самого максимального показателя. Это значит, что если в каком-либо цилиндре компрессия упала на 15-20% сравнительно с остальными, тогда высока вероятность того, что изношен поршень и поршневые кольца, произошло повреждение клапанов ГРМ и т.д.

Также важно понимать, что дальше продолжительно эксплуатировать двигатель, в котором компрессия снижена в одном или нескольких цилиндрах, не рекомендуется. Дело в том, что детали в этом цилиндре будут еще больше изнашиваться, сам двигатель будет сильнее вибрировать и работать нестабильно, несгоревшее топливо в избытке стечет в масляный поддон, что вызовет разжижение масла, тем самым усилит общий износ ДВС и т.д

Замер компрессии

Проверку компрессии проводим для общей оценки технического состояния деталей цилиндропоршневой группы и клапанного механизма двигателя. Прогреваем двигатель до рабочей температуры. Сбрасываем давление в системе питания двигателя (см. «Сброс давления топлива в системе питания») и не устанавливаем на место предохранитель топливного насоса. Выворачиваем свечи зажигания. Отсоединяем колодки жгута проводов системы управления двигателем от катушки зажигания. Подсоединяем клемму провода к «минусовому» выводу аккумуляторной батареи.

Устанавливаем наконечник компрессометра в свечное отверстие головки блока цилиндров. Проворачиваем коленчатый вал стартером при полностью нажатой педали «газа» в течение 2–4 с (показания манометра должны перестать возрастать). Фиксируем показание манометра и сбрасываем давление в компрессометре. Для правильной оценки компрессии аккумуляторная батарея должна быть полностью заряжена. Аналогично проверяем компрессию в других цилиндрах двигателя. Компрессия исправного двигателя должно находиться в пределах 11,0–13,0 бар, а разность показаний по цилиндрам не должна превышать 1,0 бара. Для выяснения причин низкой компрессии заливаем в цилиндр через свечное отверстие 10–15 см 3 моторного масла и повторяем измерение. В том случае, если при повторном измерении компрессия возросла более чем на 2,0 бара, наиболее вероятной причиной неисправности является сильный износ, залегание или поломка поршневых колец. Если же показания манометра после заливки масла не выросли, то, скорее всего, тарелки клапанов неплотно прилегают к седлам головки блока цилиндров. Это может произойти при нарушении тепловых зазоров в приводе клапанов, а также при большом износе, прогаре или повреждении тарелок или седел клапанов. Окончательно выяснить причину неисправности можно только после разборки двигателя.

Как измеряют компрессию

Для получения достоверных результатов, при замере компрессии необходимо придерживаться нижеследующих правил:

прогрейте мотор до 70-90 градусов;
перекройте подачу горючего: отсоедините провод питания бензонасоса или отсоедините топливный шланг (чтобы в цилиндры не попадало много горючего);
извлеките все свечи, чтобы уменьшить сопротивление вращению;
убедитесь, что стартер в рабочем состоянии, а аккумулятор заряжен (рекомендуется применять пускозарядное устройство – тогда вал будет гарантировано вращаться с одинаковой скоростью при измерении компрессии в разных цилиндрах).

Методы замера компрессии на горячем двигателе

Существует пара основных способов измерения давления в цилиндрах ДВС: с открытым или закрытым дросселем. Здесь имеется в виду проведение процедуры с выжатой педалью акселератора или при отсутствии на нее воздействия. Каждый из этих методов позволяет получить свои результаты, помогающие более точно определить причину отсутствия компрессии.

Измерения при открытой заслонке

При такой ситуации в цилиндры подается много воздуха, и среднее давление будет в пределах 11-13 кг/кв. см (справедливо для бензина АИ95). В этом случае измерения утечки воздушной массы сопоставимы с его количеством, поступающим в цилиндр двигателя внутреннего сгорания. Т. е. если давление будет ниже нормы, то это значит, что утечки происходят «альтернативным методом». Это может быть неплотное прилегание клапана к посадочному месту, изъян профиля кулачка распредвала (в двигателях с гидротолкателями) или его износ, а также отсутствие герметичности прокладки ГБЦ либо сквозная трещина в камере сгорания.

Как проверить компрессию в двигателе с закрытой заслонкой

Здесь уже картина иная. В цилиндры поступает мало воздуха, благодаря чему давление в цилиндрах вырастает, что увеличивает утечки. Но их объем все равно будет меньше количества подаваемого воздуха. Компрессия должна составлять 12-14 кгс/кв. см. Данным методом можно определить наиболее грубые дефекты:

закоксовывание колец (либо их залегание);
прогар клапана (одного или нескольких) либо поршней (возможна поломка последних);
износ стенок цилиндра.

Измерения с добавкой масла в цилиндры

Оба вышеизложенных способа не позволяют брать в расчет нарастание давления при вращении коленвала. Например, если оно при первых тактах невысокое – 4-5 кг/кв. см, а затем резко увеличивается, то это может свидетельствовать об износе или поломке поршневых колец. Однако есть смысл провести дополнительное тестирование. Как проверить компрессию с учетом нарастания давления? Для этого плесните в цилиндр немного (4-5 мл) моторного масла. Это повысит компрессию, поднимет давление при первом такте и не даст газам прорваться через кольца в картер. Если измеряемые параметры не изменились, то можно с большой долей вероятности утверждать, что пробита прокладка ГБЦ или прогорел поршень. При изменении давления в большую сторону можно говорить о залегании, деформации или закоксовывании колец.

Проверка компрессии на холодном двигателе

Этот способ обычно применяется в случае затрудненного пуска. Давление в цилиндрах холодного мотора иногда бывает в 2 раза (6-7 кг/кв. см) меньше нормального при серьезных выработках деталей цилиндро-поршневой группы. После запуска и последующего прогрева силового агрегата компрессия поднимается на 3-5 единиц. Если это не так, нужен капитальный ремонт двигателя. Т. е. очевидно, что комплексная проверка (на «холодную» и «горячую») эффективнее.

Проверка компрессии сжатым воздухом

Данный метод позволяет точнее понять причину уменьшения давления в проблемном цилиндре. Подгоните поршень под ВМТ на такте сжатия (все свечи нужно извлечь и заодно удалить пробку с маслозаливной горловины). Далее понадобится компрессор, с помощью которого нужно подать в «подозреваемый» цилиндр воздух под давлением от 2-х до 3-х атмосфер. Если из отверстия под свечу, находящегося рядом, идет воздух, значит, повреждена прокладка ГБЦ. Шипение из-под самой нижней прокладки карбюратора свидетельствует о неплотном прилегании (или прогаре) впускного клапана. Воздушный поток из горловины говорит о нарушении целостности корпуса поршня либо его прогаре. А если шипение идет из трубы глушителя, значит, неисправен выпускной клапан. Последняя неприятность – наиболее распространенная.

Ниже приведена таблица нормальной компрессии у наиболее популярных автомобилей:

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Проверка компрессии в цилиндрах Ford Focus 2 2005-2008

Компрессия (давление в конце такта сжатия) в цилиндрах — важнейший показатель для диагностики состояния двигателя без его разборки. По ее среднему значению и по разнице значений в отдельных цилиндрах можно с достаточной степенью точности определить степень общего износа деталей цилиндропоршневой группы двигателя, а также выявить неисправности этой группы и деталей клапанного механизма.

Проверяют компрессию специальным прибором — компрессометром, который в настоящее время можно свободно приобрести в крупных магазинах автозапчастей.

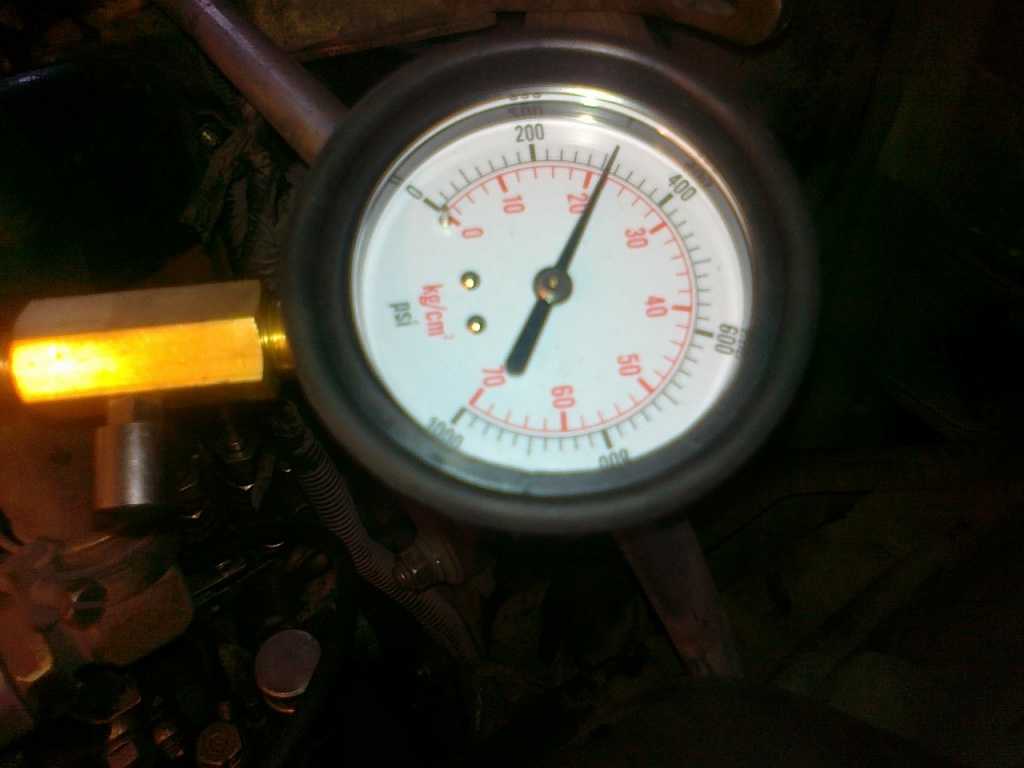

Так выглядит компрессометр, использованный для иллюстрирования данной книги. Существуют варианты компрессометров, у которых вместо резьбового штуцера для вворачивания вместо свечи зажигания установлен резиновый наконечник. Такие компрессометры при проверке компрессии просто сильно прижимают к свечному отверстию.

Важными условиями правильности показаний при проверке компрессии являются исправность стартера и его электрических цепей, а также полная заряженность аккумуляторной батареи.

1. Пустите двигатель и прогрейте его до рабочей температуры.

2. Снизьте давление в системе питания двигателя (см. «Снижение давления в системе питания двигателя»). Предохранитель цепи топливного насоса в центральный монтажный блок не устанавливайте.

3. Снимите наконечники проводов со свечей зажигания и выверните все свечи (см. «Замена и обслуживание свечей зажигания»).

4. Отсоедините колодку жгута низковольтных проводов от катушки зажигания, отключив тем самым систему зажигания.

Проворачивание двигателя стартером при отсоединенных наконечниках высоковольтных проводов и неотключенной катушке зажигания может привести к пробою ее высоковольтной цепи.

5. Вверните в свечное отверстие проверяемого цилиндра компрессометр.

6. Нажмите на педаль акселератора до упора, чтобы при проворачивании коленчатого вала стартером дроссельная заслонка полностью открылась в режиме продувки цилиндров двигателя.

7. Включите стартер и проворачивайте им коленчатый вал двигателя до тех пор, пока давление в цилиндре не перестанет увеличиваться. Это соответствует примерно четырем тактам сжатия.

Для получения правильных показаний компрессометра коленчатый вал должен вращаться с скоростью 180–200 мин -1 или выше, но не более 350 мин -1 .

8. Записав показания компрессометра…

9. …установите его стрелку на ноль, нажав на клапан выпуска воздуха.

У компрессометров иной конструкции показания могут сбрасываться другими способами (в соответствии с инструкцией к прибору).

10. Повторите операции 5–9 для остальных цилиндров. Давление должно быть не ниже 1,0 МПа и не должно отличаться в разных цилиндрах более чем на 0,1 МПа. Пониженная компрессия в отдельных цилиндрах может возникнуть в результате неплотной посадки клапанов в седлах, повреждения прокладки головки блока цилиндров, поломки или пригорания поршневых колец. Пониженная компрессия во всех цилиндрах указывает на износ поршневых колец.

11. Для выяснения причин недостаточной компрессии залейте в цилиндр с пониженной компрессией около 20 мл чистого моторного масла и вновь измерьте компрессию. Если показания компрессометра повысились, наиболее вероятна неисправность поршневых колец. Если компрессия осталась неизменной, значит, тарелки клапанов неплотно прилегают к их седлам или повреждена прокладка головки блока цилиндров.

Причину недостаточной компрессии можно выяснить также подачей сжатого воздуха в цилиндр, в котором поршень предварительно установлен в ВМТ такта сжатия. Для этого снимите с компрессометра наконечник и присоедините к нему шланг компрессора. Вставьте наконечник в свечное отверстие и подайте в цилиндр воздух под давлением 0,2–0,3 МПа. Для того чтобы коленчатый вал двигателя не провернулся, включите высшую передачу и затормозите автомобиль стояночным тормозом. Выход (утечка) воздуха через дроссельный узел свидетельствует о негерметичности впускного клапана, а через глушитель — о негерметичности выпускного клапана. При повреждении прокладки головки блока цилиндров воздух будет выходить через горловину расширительного бачка в виде пузырей или в соседний цилиндр, что обнаруживается по характерному шипящему звуку.

Проверка компрессии двигателя с помощью специального прибора: пошаговое руководство

Диагностические станции просят за свои услуги немалые деньги. Однако опытный владелец авто в состоянии сам продиагностировать свой двигатель на предмет компрессии в цилиндрах. Для этого нужен специальный прибор – компрессометр, напоминающий внешне манометр.

Очень полезной деталью этого прибора будет резьбовой штуцер, при помощи которого манометр вкручивается вместо свечи.

В первую очередь выкручивают свечи зажигания. Делается это без прогрева, на холодном агрегате. Выкручивать свечи стоит аккуратно, не повреждая резьбу. В дальнейшем для облегчения процесса нужно смазать резьбу на свечах противозадирной пастой. Затем свечи ввинчивают обратно, причем момент затяжки выставляют точно при помощи динамометрического ключа. Величину момента затяжки можно узнать из руководства по эксплуатации машины.
Большое влияние на достоверность измерений оказывает величина зарядки аккумуляторной батареи. То есть если в процессе проведения испытаний заряд аккумулятора существенно снижается, то результаты таких измерений будут неверны.
Готовят соответствующий прибор. Например, проверка компрессии в цилиндрах дизельного двигателя требует наличия компрессометра, рассчитанного на большее давление, нежели в случае бензинового мотора.
Затем двигатель прогревают. Без разницы, каким образом – движением по дороге или на холостом ходу. Но цилиндры и клапаны должны прийти в горячее состояние, являющееся рабочим для двигателя.
Заглушив двигатель, приступают к измерениям. Следует открыть дроссельную заслонку, чтобы мотор не испытывал недостатка воздуха. Ее можно зафиксировать либо отверткой, либо выжав педаль газа до упора на время теста. Также нужно отсоединить воздушный фильтр в месте его присоединения к карбюратору или дроссельной заслонке.
Необходимо предотвратить попадание топливной смеси в мотор, для чего вынуть предохранитель топливного насоса либо предохранитель системы впрыска. Речь об электрическом предохранителе. Определить его позицию поможет все то же руководство по эксплуатации машины.
Затем заводят двигатель. Он должен поработать до тех пор, пока не израсходует все топливо из магистрали, затем заглохнет.
Извлекают по очереди все высоковольтные провода свечей зажигания. При этом необходимо помечать, какой провод из какой свечи был извлечен, чтобы поместить все потом на свое место.
Место, куда устанавливается свеча зажигания – колодец, очищают сжатым воздухом и мягкой щеткой. Это нужно, чтобы мусор не попал внутрь цилиндра и не вызвал его повреждения при работе.
Далее снимают свечи зажигания, используя для этого специальный инструмент.
Обесточивают систему зажигания, сняв провод или целый разъем от катушки.
Затем устанавливают компрессометр в первый цилиндр на место свечи зажигания. Качественные приборы имеют резьбовое соединение. Дешевые же китайские аналоги комплектуются резиновым штуцером. Их необходимо удерживать в прижатом положении во время замера компрессии.
При замере желательно иметь помощника. Именно он должен провернуть двигатель с помощью ключа зажигания. После нескольких циклов работы мотора давление достигнет максимального значения, которое отобразит прибор. Данную цифру необходимо записать.
Компрессометр имеет специальный клапан для сброса показаний. Воспользовавшись им, обнуляют прибор. После чего он готов к новому циклу измерений.
Указанные ранее три шага повторяют для каждого цилиндра.
Обрабатывают полученные результаты, сравнивая их с минимальными и максимальными из руководства по эксплуатации транспортного средства.

Компрессометр для дизельных двигателей своими руками

Перед тем, как приступать к изготовлению компрессометра для дизельного двигателя своими руками, следует учесть несколько моментов:

манометр должен иметь шкалу «с запасом» – предел её должен быть как минимум 50 кг/cм2;
обратный клапан (для чего он нужен, скажем позже) должен удерживать соответствующее нормальной компрессии давление.

Для чего нужен обратный клапан

Дело в том, что, по сути, компрессометр – это обычный манометр, который способен «удерживать» показания благодаря обратному клапану – иначе при прекращении нагнетания воздуха или просто его отсоединении стрелка прибора ляжет на «0». Компрессометр показывает максимальное давление, нагнетаемое в цилиндре, а сброс его показаний осуществляется нажатием снаружи на обратный клапан. Впрочем, замерять компрессию можно, позвав на помощь кого-нибудь, кто будет поворачивать ключ зажигания на старт. А вы тем временем можете оценить компрессию, так сказать, «в реальном времени» – непосредственно наблюдая за прибором.

Как сделать компрессометр своими руками из свечи накала

Для этого нужно использовать старую свечу в качестве адаптера. Измерение компрессии на дизельном двигателе без обеспечения должной герметичности цилиндра не даст точной картины – будут велики потери давления. Можно решить задачу разными способами:

встроить обратный клапан непосредственно в свечу, предварительно удалив из неё «внутренности» – спираль и изолятор;
обратный клапан установить, закрепив его на входе в манометр, но в этом случае каждый раз придётся отсоединять шланг для сброса показаний;
можно закрепить на обратном конце свечи трубку с резьбой – для удлинения самой свечи, а клапан встроить в резьбовой наконечник шланга от манометра, либо обойтись без него вовсе.
