Особенности демонтажа

Замена сальника требует снятия привода Форда Фокус второго поколения и слива масла с трансмиссии. Для этого могут потребоваться следующие инструменты:

Ключ на 13.
Монтировка.
Набор отверток.
Торцевой ключ на 30.
Молоток.
Резервуар для масла.

Также необходимо подготовить специальное устройство для запрессовки сальника. Следует отметить, что для этого может подойти и старая деталь, однако процесс работы тогда значительно усложнится и будет очень неудобен. Гораздо быстрее и проще будет подобрать кусочек трубы, подходящий под нужные нам размеры.

Что касается выбора конкретной детали, то необходимо четко знать для какой стороны требуется замена. Дело в том, что левый и правый сальники отличаются друг от друга направлением насечек для сгона масла. В целом можно выделить три основных отличия:

Направление указателей с внутренней части детали. Правая сторона имеет левонаправленные стрелки, а левая сторона – направленные вправо.
Маркировка. В каталогах детали имеют различное обозначение. Правый сальник в конце имеет цифру 4, а левый – 5.
Цвет. Левый – коричневый, а правый имеет черный окрас. Однако это применимо не ко всем производителям.

Крайне важно выбрать правильный вариант, ведь в противном случае, сальник не сможет удерживать масло во внутренней части детали из-за неплотного прилегания. Также насечки должна правильно выводить масло, иначе образуется утечка

Как производится замена сальника коробки передач

В современных авто КПП оснащены сальниками первичного вала, правого и левого ШРУСа. В зависимости от типа привода автомобиля количество элементов может различаться. Сальники нужны для предотвращения потери масла из картера КПП.

Еще одна функция сальника, оказывающая на него дополнительную нагрузку – защита от грязи и пыли, которые могут попасть внутрь коробки передач. На вопрос, сколько стоит замена сальника коробки, сразу ответить сложно. На цену влияет большое количество факторов, одним из которых является тип сальника, который подлежит замене (первичный вал, правый или левый ШРУС). Для проведения качественного ремонта механической коробки передач обычно требуется не более суток (при замене элемента первичного вала), а иногда бывает достаточно 4-5 часов.

Сальник КПП находится в кожухе сцепления во внутренней части коробки. Прежде чем производить его замену, кожух нужно отсоединить. Чтобы заменить элемент, нужна эстакада или смотровая яма.

Прежде чем начать работу, нужно поставить надежные упоры под колеса автомобиля, стоящего на яме или эстакаде, чтобы машина случайно не поехала.

Какие материалы нужны для замены сальника коробки:

ключи на «10» и на «13»;
изогнутая шлицевая отвертка или что-то, похожее на вязальный крючок;
шило;
пластиковая труба из-под воды.

Самые распространенные причины неработоспособности элемента:

износ вследствие длительной эксплуатации;
механические повреждения от удара;
деформация.

Правильным решением в любой из подобных ситуаций является замена сальника коробки передач. От того, насколько качественно будет сделана работа, будет зависеть срок работы самой КПП. Как мы ранее говорили, замену элемента и ШРУСа часто проводят одновременно.

Прежде всего необходимо провести диагностику КПП. Как правило, ремонтировать ее приходится после 70 тыс км пробега (это зависит от марки автомобиля). На стоимость ремонта и его скорость влияет то, насколько своевременным будет обращение владельца авто к мастеру.

Прежде чем начинать ремонтировать КПП, специалист снимает приводные валы и демонтирует внутренние элементы ШРУСа. Это делается для того, чтобы добраться до сальника. Перед установкой нового элемента его необходимо обработать с помощью консистентной смазки. Монтаж сальника производят с помощью специального инструмента – оправки.

Пошаговая инструкция по замене:

Шаг 1. Поставьте автомобиль на подъёмник.

Шаг 2. Отсоедините провод от клеммы.

Шаг 3. Снимите маховик.

Шаг 4. Демонтируйте задний щиток картера сцепления, направленный на втулки.

Шаг 5. Открутите болты (8 штук).

Шаг 6. Снимите держатель с детали.

Шаг 7. Выбейте его из КПП с помощью шурупа и молотка.

Шаг 8. Возьмите новый элемент и вожмите его в держатель. Наружный диаметр — 99(±0,5) мм.

Шаг 9. Рабочая кромка должна быть внутри, если не так, нужно перевернуть.

Шаг 10. Удалите порванную прокладку. Она будет крепиться на держатель при помощи смазки.

Шаг 11. Кромку смажьте моторным маслом.

Шаг 12. Фланец коленчатого вала также смажьте моторным маслом.

Шаг 13. Рабочую кромку заправьте на фланец.

Шаг 14. Закрутите болты.

Шаг 15. Вставьте обратно картер и втулки.

Шаг 16. Поставьте маховик и сцепление на место.

Хороший хозяин всегда следит за тем, чтобы его авто было в отличном состоянии. Таким образом, все зависит от вас. Смотрите за вашей машиной, проверяйте ее, своевременно отвозите на диагностику в случае возникновения проблем. Не стоит тратить зря большое количество денег на сервисные центры. Но не пытайтесь проводить ремонт самостоятельно, если недостаточно хорошо в этом разбираетесь.

Особенности замены сальника коробки передач:

Чтобы заменить сальники внутренних шарниров привода передних колес, нужно слить масло из КПП.
Вы можете поменять элементы внутренних шарниров привода передних колес, не снимая при этом КПП с машины.
Нельзя отсоединять одновременно оба привода передних колес. Если вы это сделаете, произойдет смещение полуосевых шестерней внутри коробки дифференциала, и провести обратную установку приводов будет невозможно.

Стоимость сальника коробки передач не может быть одинаковой для всех вариантов. Она будет зависеть от того, какой именно это будет элемент: первичного вала, правого или левого ШРУСа. Например, узлы ШРУСов находятся в легкой доступности для специалиста.

Среднее время замены сальника левого или правого ШРУСов составляет около 4 часов. Чтобы заменить элемент первичного вала, может понадобиться больше суток. Это связано с тем, что доступ к нему более сложный, необходимо предварительно снимать коробку, что более трудозатратно. Поэтому цена замены сальников коробки будет выше, чем установленных на ШРУСе.

Как определить, что необходима замена данного сальника?

Признаки проблем с сальником штока коробки могут быть как явные, так и не очень. Под явными, я подразумеваю масляные пятна на асфальте после долгой стоянки авто, или непосредственно масляные пятна в месте установки данного сальника. Также к признакам можно отнести медленное снижение уровня масла в КПП, если сальник «потек», то уровень масла в трансмиссии, так или иначе, будет снижаться.

К неочевидным признакам можно отнести изменения в работе КПП (плохое переключение скоростей, посторонние звуки во время переключения и т. д.). Почему неочевидные? Потому, что эти признаки могут проявляться и при других обстоятельствах или неисправностях.

Прежде чем заказать сальник штока коробки Форд Фокус убедитесь, что причина именно в этом сальнике. Для этого потребуется яма или подъемник. Под машиной пытаемся найти источник утечки масла, если это сальник штока, вы увидите примерно следующее. См. фото ниже.

Едем дальше. Теперь перейдем к практической части… Для начала об инструментах.

Для того, чтобы заменить сальник коробки переключения передач Ford Focus 2 подготовьте:

Сальник штока коробки переключения передач Форд Фокус 2;
Торцевой ключ на «8», «19»;
Шестигранник на «8»;
Ветошь, тара для слива трансмиссионного масла;
Смотровая яма или подъемник.

Как заменить сальник штока коробки передач Форд Фокус 2 своими руками — пошаговая инструкция

1. Прогреваем мотор до рабочей температуры, заезжаем на яму, ставим авто на ручник, под колеса устанавливаем клинья или кирпичи.

2. Лезем под машину и ключом на «8» снимаем защитную крышку коробки, за которой расположен необходимый нам сальник.

3. Отсоединяем тяги переключения передач, а также рычаг переключения передач торцевым ключом на «19».

4. Установите пустую тару под сливное отверстие КПП и открутите сливную пробку ключом на «19», а также пробку заливной горловины шестигранником на «8». Ждем пока масло сольется.

5. Торцевым на «19» открутите болт крепления рычага переключения передач на валу. Сам рычаг снимается довольно сложно, т. к. в процессе эксплуатации детали довольно крепко «прикипают» друг к другу.

6. Прежде чем установить новый сальник, посадочное место и сам вал как следует чистим от грязи, коррозии (если таковые имеются).

7. Аккуратно запрессовываем новый сальник на место, для этого можно использовать ПВХ-трубу подходящего диаметра.

8. Сборка производится в обратном порядке. Масло процеживаем и заливаем через заливное отверстие, после чего проверяем уровень и проверяем работу.

По материалам этой статьи.

Особенности демонтажа

Ключ на 13.
Монтировка.
Набор отверток.
Торцевой ключ на 30.
Молоток.
Резервуар для масла.

Направление указателей с внутренней части детали. Правая сторона имеет левонаправленные стрелки, а левая сторона – направленные вправо.
Маркировка. В каталогах детали имеют различное обозначение. Правый сальник в конце имеет цифру 4, а левый – 5.
Цвет. Левый – коричневый, а правый имеет черный окрас. Однако это применимо не ко всем производителям.

Ford Focus 2. Замена сальника привода на АКПП

Процедуру снятия вала описывать особо смысла нет, основные процедуры — откручивание ступичной гайки и отсоединение шаровой, они описаны в процедуре замены ступицы. После этого вал остается только аккуратно вытащить наружу (он на стопорном кольце, поэтому нужно поддеть стакан трипода монтажкой), и приступить к работам с сальником:

В общем, как оказывается, это сальник МКПП на место ставится легко, просто и непринужденно. А сальник АКПП садится в посадочное место очень плотно. Более того, даже для его демонтажа требуется зубило, чтобы слегка замять его, и только после этого он вылезет.

Примерно так он выглядит после снятия:

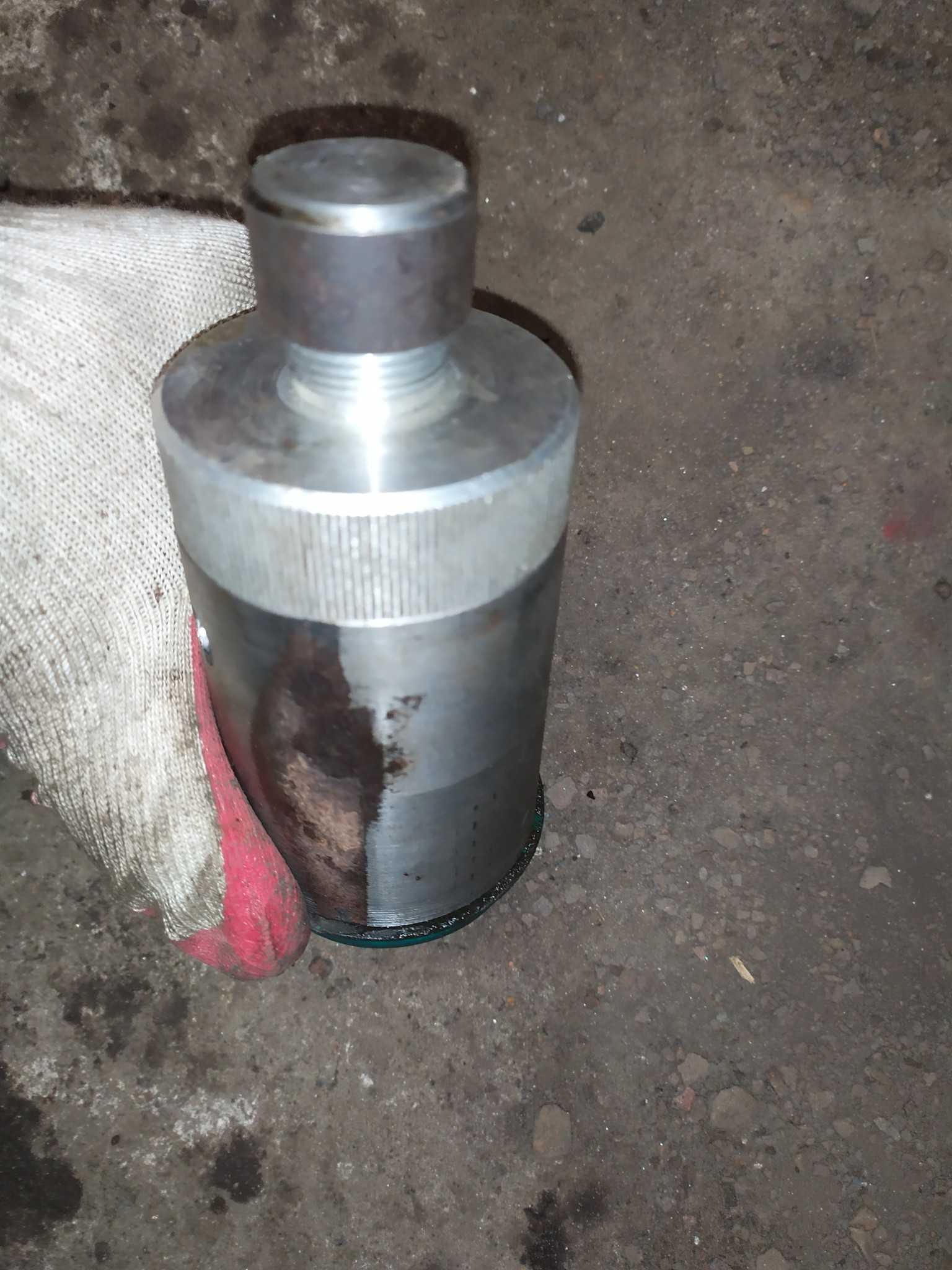

И вот дальше главное — найти правильную оправку по диаметру посадочной части сальника:

Если этого не получится сделать — не смейте даже пытаться забивать его через металлическую часть. Результат будет выглядеть примерно так:

Даже с правильной оправкой отцентровать сальник для забивания очень нелегко, он то и дело норовит перекоситься. А уж без нее все и вовсе плохо. Сальник стоит в районе тысячи рублей, то есть, знание-то нифига не дешевое.

Что очень характерно, ни в одной найденной мной книге по фокусу 2 не описана процедура работы с АКПП. Некоторые и вовсе с восхитительной непринужденностью обходят этот вопрос. Читаешь — «Автомобиль оснащается пятиступенчатой коробкой передач», а об АКПП и вовсе упоминаний нет, будто она на этот автомобиль не ставится. И только официальный сервис-мануал от Форда эту процедуру затрагивает. Естественно, под снятие и установку есть оригинальный съемник и оправка соответственно. Аналог такой оправки и приведен на фотографии выше.

Такие дела, в общем. Вроде и похвалиться нечем, но если бы накануне визита этого форда я нашел такой пост, мне было бы гораздо проще жить. Следуя этому нехитрому критерию, и публикую данную ценную информацию, а также выношу в оглавление

Спасибо за внимание, новые фейлы будут описаны отдельными постами

Как поменять сальник привода Форд Фокус 2?

Что понадобится:

ключик «13»;
монтировочный инструмент;
отвёртки;
торцевой ключик «30»;
молот;
емкость для масла.

Заранее подготовьте, где будете запрессовывать сальник.

Правые и левые сальники различаются между собой насечками, которые указывают, в каком направлении сгонять масло, и артикулом (маркировкой). Иногда различаются еще и цветом.

В общем, не перепутайте их между собой.

Порядок действий:

Используем эстакаду или яму.
Что-то подлаживаем под колеса.
Далее нужно слить масло (можно не все, хватит около 1 литра).
Снимаем колеса, поставив авто Форд Фокус 2 на упорные элементы.
Откручиваем крепёжные болты шаровой опоры.
Далее нужно снять привод.
С помощью монтировки снимаем ШРУС.
Меняем сальник, обработав маслом поверхность насадки.

Ниже смотрите видео:

Вот и дело в шляпе. Терпение и труд… — сами понимает!

Цена этого дела — около 1300 руб.

Новый сальник привода оригинал Ford Focus 2 1.4 — 1.8 МКПП стоит около 690 руб за 1 штуку, для АКПП — тоже около 690 руб.

Особенности замены

Для молодых владельцев Форда Фокус или других неопытных автолюбителей замена сальника привода может стать проблемой, поскольку нужно разбираться в нюансах устройства автомобиля. Более того, отсутствие необходимых знаний может стать причиной нанесения еще большего вреда, а в некоторых ситуациях – угрозой безопасности из-за неправильной установки детали. Однако учитывая наши рекомендации, и вооружившись нужным инструментом, эта задача станет вполне осуществимой. Более того, научившись один раз, вы сэкономите деньги, ведь сальник на Форд Фокус 2 стоит недорого, но стоимость его замены довольно высока.

Итак, чтобы заменить сальник привода, нужно выполнить следующие действия:

Заезжаем на эстакаду или на яму в гараже.
Подставляем фиксаторы под колеса.
Сливаем масло с коробки переключения передач (нет необходимости сливать его полностью, достаточно одного литра).
Откручиваем болты крепления на ступице и демонтируем колеса.
Устанавливаем Форд Фокус 2 на упоры и выкручиваем болты шаровой опоры, которые крепят ее к поворотному кулаку.
Снимаем привод из ступицы, отодвинув рычаг поперечной устойчивости.
Демонтируем ШРУС из КПП, используя монтировку. Помните, что когда привод демонтирован, нагружать каким-либо образом подвески недопустимо, поскольку это может привести к возникновению неисправности подшипников ступицы.
Снимаем сальник и монтируем новую деталь. Перед этим нужно нанести немного масла на поверхность посадки.

Вот и все, на этом замена сальников привода закончена. Конечно же, назвать процесс легким и быстрым нельзя, но при наличии желания и свободного времени вполне под силу каждому владельце Форда Фокус 2.
