Снятие заднего бампера ford fusion: описание, процессы, аналоги, фото

Ford Focus 2 Снятие заднего бампера снять замена ремонт Ford Focus 2

Замена лампочки заднего хода на Ford Focus 2 хэтчбэк и как снять плафон

Снятие заднего бампера Ford Focus 2 рестайлинг в кузове хэтчбек. Разработка снятия заднего бампера Ford…

Кажется, что тачка родом из какого-то зомби-апокалипсиса!

Битой Torx выкручиваем шуруп крепления верхнего зажима, снимаем.

Позже отгибаете мохнорылые подкрылки.

Два крепления под самим бампером, там пластмассовые клипсы. Два под крышкой багажника, там шурупы под торкс. И другие со стороны подкрылков, там еще по 2 либо 3 с каждой стороны, тоже торксы и головки различных размеров.

На фотках обвел кружками места крепления бампера. Как выяснилось, он уже делался в правой части, где не хватало уголка.

Там нашли заплаты и трещинку по старенькой пайке. Вот ищем крепления в обведенных местах.

Без бампера машина смотрится брутально и даже жестко за счет выступающих частей кузова. Кажется, что тачка родом из какого-то зомби-апокалипсиса!

Я бы ездил на таковой на работу! Разница исключительно в том, что в автомобиле есть болт под головку на 7 под чёрным поперечным молдингом.

Все другие операции производятся идиентично для всех кузовов. На Фокусах в кузове хэтчбек сперва отсоединяются контактные колодки фонарей противотуманных фар и заднего хода. Это делается из-под машины.

На седанах, если не установлены датчики парктроника, отключать ничего не надо. Колеса можно снимать для удобства выполнения работы, но возможно обойтись и без их демонтажа.

Зависимо от года выпуска они крепятся на трёх либо четырёх шурупах под биту Torx Т 30 либо Т Откручиваем крестовой отвёрткой нижний далекий шуруп.

Битой Torx выкручиваем шуруп крепления верхнего зажима, снимаем его.

Осталось открутить ещё два шурупа и снять брызговик. Повторяем эту же операцию с другой стороны.

Причины снятия бампера

Последствия ДТП.

Причин снятия заднего бампера немного. Так, обычно это делается для проведения ремонтно-восстановительных работ после повреждения.

Рассмотрим, основные причины демонтажа заднего буфера:

Дорожно-транспортное происшествие. Зачастую, многие автолюбители настолько спешат по своим делам, что не соблюдают безопасное расстояние между автомобилями. Таким образом, зачастую повреждение заднего буфера следствие не соблюдения дистанции. Именно для восстановления детали придётся его снимать.
Также, ещё одной причиной становится восстановление деталей, которые находятся под буфером. Для удобства проведения работ, придётся снимать деталь.
Замена бампера на новый потребует его демонтажа. Так, данный процесс можно провести своими руками без особых забот и обращения в автосервис.

Особенности демонтажа и установки бамперов Фокуса третьего поколния

Для снятия переднего бампера Форд Фокус 3 потребуются две головки (10 и 13 мм), плоская отвертка и головка типа Torx T30. Процедура демонтажа деталей одинакова для машин любой комплектации и производится следующим образом:

Снять защитные подкрылки и защиту двигателя.
Отсоединить брызговик радиатора, установленный на шести пистонах.
Выкрутить болты крепления к крылу и демонтировать оставшиеся пистоны (по одному на сторону).
Открутить гайки бокового крепления бампера.
Вынуть пластиковый фиксатор крепления.
Демонтировать четыре винта крепления брызговика радиатора к монтажной раме.
Вынуть брызговик с посадочного места.
Через получившиеся отверстия просунуть руки и разъединить штекеры противотуманных фар.
Снять с автомобиля обе фары.
Отсоединить трос привода замка капота от рукоятки открывания.
Снять пистоны и винты крепления на верхней части.
Демонтаж завершен.

Для снятия заднего бампера на Форд Фокус 3 дополнительно потребуется головка на 7 мм. Сама процедура выглядит следующим образом:

Демонтировать задние фонари.
В нишах фонарей выкрутить по одному болту.
Демонтировать брызговики колес задней оси.
Отогнуть панель подкрылка вперед.
Выкрутить винты крепления, размещенные во внутренней части колесной арки.
Поддеть отверткой защелку пластикового направляющего кронштейна и снять с нее кромку бампера.
Аналогичные действия провести с другой стороны.
Демонтировать пистоны нижних точек крепления.
Снять бампер с кронштейна в нише фонарей и полностью демонтировать с машины.

Установка детали на штатное место производится в обратном порядке.

Инструмент

Заблаговременно нужно проверить наличие инструмента, без которого выполнить работу не получится. Малый набор инструментов смотрится последующим образом:

Отвертка либо ключ с головкой типа Torx Т25 либо Т30 (тип шурупов крепления находится в зависимости от года выпуска автомобиля).
Отвертка с крестовым жалом.
Отвертка с плоским жалом.
Головка на 10 мм и рожковые ключи на 10, 13 и 7 мм.

Установка

Установка отремонтированной детали проводится в оборотной последовательности. Порядок выполнения работ последующий:

Перед установкой подключить штекеры противотуманок.
Поставить бампер на усилитель и отцентровать его.
Затянуть болты крепления с одной и другой стороны, контролируя равномерность зазора меж пластмассовой деталью, кузовом и фонарями.

Снимаем задний бампер своими руками

На автомобиле и на хэтче бампер снимается по схожим методам. Разница исключительно в том, что в автомобиле есть болт под головку на 7 под чёрным поперечным молдингом. Все другие операции производятся идиентично для всех кузовов. Метод работы таковой:

На Фокусах в кузове хэтчбек сперва отсоединяются контактные колодки фонарей противотуманных фар и заднего хода. Это делается из-под машины. На седанах, если не установлены датчики парктроника, отключать ничего не надо.
Колеса можно снимать для удобства выполнения работы, но возможно обойтись и без их демонтажа.
Снимаем брызговики. Зависимо от года выпуска они крепятся на трёх либо четырёх шурупах под биту Torx Т 30 либо Т25. Откручиваем крестовой отвёрткой нижний далекий шуруп.

Битой Torx выкручиваем шуруп крепления верхнего зажима, снимаем его.
Осталось открутить ещё два шурупа и снять брызговик.
Повторяем эту же операцию с другой стороны.
С обеих сторон откручиваем гайки бокового крепления бампера. Для этого берём головку на 10.

Болт крепления бампера к кузову

После чего откручиваем этой же головкой крепления задней части бампера.
Снизу бампер фиксируется пистонами. Чтоб их удалить, выкручиваем крестовой отвёрткой шурупы и аккуратненько выковыриваем пистон. Если пистон проворачивается вкупе с шурупом, прижимаем кромку бампера книзу, заклинив тело пистона.

Если хетчбек, вынимаем габарит.

Аккуратненько отделяем боковины бампера от кузова. Для этого прилагаем маленькое усилие, но без экстремизма, по другому можно отломать фиксатор.
Тянем бампер на себя, лучше пользоваться помощью напарника, чтоб синхронно потянуть бампер с 2-ух сторон.
Если необходимо снимать усилитель, откручиваем по три гайки его фиксации к шпилькам в лонжероне и снимаем усилитель.

Снимаем передний бампер Форд Фокус

Для работы понадобятся инструменты:

крестовидная отвертка с наконечником средних размеров;
набор шестигранных ключей (звездочек) или электроотвертка с соответствующими битами;
прямая отвертка (может понадобиться для «борьбы» с некоторыми защелками).

Отвертка со сменными битамиПеред тем как начать снимать передний бампер, стоит хорошенько помыть кузов спереди, в том числе и снизу. Ведь работать с чистыми деталями гораздо приятнее и быстрее.

Итак, начнем постепенно подбираться к переднему бамперу, чтобы в итоге его снять:

Начинать работу следует с одной стороны, постепенно переходя на другую. С какого боку начать, роли не играет. Чтобы облегчить доступ к необходимым креплениям нужно выворачивать колеса в нужную сторону, а еще лучше их попросту снять;
Сначала снимается брызговик, закрепленный саморезами под крестовидную отвертку;
Снимается подкрылок, здесь уже понадобятся шестигранники;
Теперь нужно снизу найти и отвернуть саморезы, скрепляющие бампер с крылом. Но это не все винты. Один фиксирующий элемент нужно открутить со стороны подкапотного пространства. Однако, чтобы до него добраться, нужно снять фару с соответствующей стороны, для чего следует открутить один саморез, отстегнуть две защелки, и разъединить электрические провода;
Следующей снимается радиаторная решетка, для чего откручивается несколько винтов, и разъединяются защелки;
Осталось посредине снять деталь с зацепов, а затем проделать аналогичные описанным выше действия с другой стороны передка автомобиля;
Последним действием будет отсоединение подфарников, что полностью освободит бампер.

Передний бампер

Крепление элемента довольно обычное, и деталь может быть удалена с машины своими руками. Работа производится одним человеком.

READ Форд Мондео 4 Ошибка Двигатель Неисправен

Особенности снятия бамперов

На Ford Focus для того чтоб снять фронтальный бампер, нужно выполнить последующие деяния:

Открываем капот и закрепляем его в таком положении.
Снимаем облицовку радиатора.
Демонтируем брызговик мотора и защиту кратера.
Выворачиваем болты крепления (по 3 с каждой стороны вверху и понизу) подкрылок и снимаем их, после этого получаем доступ к винтам крепления фронтальных крыльев.
Извлекаем пистоны, которые фиксируют кузовную деталь и стойки радиатора, при всем этом делаем все с последней осторожностью.
С внутренней части крыльев снимаем болты и фиксаторы, которые укрепляют их к бамперу.
Снимаем фиксаторы к моторному отделу.
Открываем защелки детали, при этом сделать это необходимо сразу, утопив их вниз пальцами.
Снимаем боковые крепления и отводим его от каркаса отсека мотора.
Отсоединяем все оставшиеся фиксаторы и демонтируем фронтальный бампер.

Подмена заднего бампера просит его снятия, а соответственно для Ford Focus это происходит последующим образом:

Откидываем коврик багажника (для уNiva придется снимать обшивку двери сзади).
Снимаем крепления боковой обшивки багажника Ford Focus.
Оттягиваем обшивку и откручиваем болты крепления бампера (для этого пригодится торцевой ключ с удлинителем и сменной головкой).
Открутить слева и справа шестигранные болты (по 2 с каждой стороны).
Открутить шурупы, которые соединяют подкрылки и задний бампер.
Отсоединить от креплений кузова деталь, нажав на нее очень по краям и оттянув за края.
Снимаем задний бампер, приподнимая его над подкрылками.

Вот и все, вооружившись нужным инвентарем, несколькими часами и ассистентом, можно снять бампера с вашего Ford Focus второго поколения. Дальше может следовать подмена на новый вариант, улучшение имеющегося и т. Д. В общем, делать все, что нужно. Фортуны!

Ford фокус 2 задний бампер ремонт

Ремонт бампера форд

Как снять фронтальный бампер форд фокус 2

Задний бампер YTE на Ford Focus 2

Ford фокус ST /// Попытка скрещивания бамперов

Как снять задний бампер Ford Focus 2 седан

Для вас потребуются: все инструменты, нужные для снятия брызговиков и подкрылков задних колес (см. «Снятие и установка брызговиков колес и подкрылков»), также торцовая головка «на 10», ключи «на 10», «на 13», отвертки с крестообразным и плоским лезвиями.

READ Какие Свечи На Форд Фьюжн 1.6

С обеих сторон автомобиля снимите брызговики и подкрылки задних колес (см. «Снятие и установка брызговиков колес и подкрылков»).

Сжав фиксаторы колодки…

…разъедините ее.

Поддев отверткой держатель жгута проводов фонаря света заднего хода и заднего противотуманного фонаря…

…отсоедините держатель от лонжерона кузова.

Снизу бампера с обеих его сторон выкрутите фиксаторы 2-ух пистонов крепления бампера к кузову…

…и, поддев отверткой…

…извлеките пистоны.

Изнутри обеих арок задних колес отверните по одной гайке крепления концов бампера к кузову.

Откройте дверь задка и с обеих сторон автомобиля выкрутите по одному винту верхнего крепления бампера к кузову.

Потянув наружу, отсоедините держатели концов бампера от кузова…

…и снимите задний бампер.

Если задний бампер снят для подмены, снимите с него фонарь света заднего хода, противотуманный фонарь и жгут проводов, а потом установите их на новый бампер. Для этого поверните патроны ламп фонаря света заднего хода и противотуманного фонаря против часовой стрелки…

…и извлеките патроны вкупе с лампами из обоих фонарей.

Поддев отверткой, отсоедините от бампера восемь держателей жгута проводов и снимите жгут.

Так размещены держатели жгута проводов на заднем бампере.

Отожмите фиксаторы…

…и снимите фонари.

При повреждении бруса заднего бампера отверните с обеих сторон автомобиля по четыре гайки крепления бруса к лонжеронам кузова (одна из гаек на фото не видна, потому что закрыта брусом) и снимите брус.

Установите задний бампер и все снятые детали в порядке, оборотном снятию.

Поглядите увлекательное видео по данной теме

Крепление переднего бампера Ford Focus II

Съем переднего бампера с автомобиля может понадобиться в таких случаях:

замена ввиду значительных повреждений (после аварии);
ремонт незначительных повреждений;
замена для изменения внешнего вида или аэродинамических свойств (рестайлинг).

Передний бампер в современном автомобиле, и Форд Фокус не исключение, выполняет несколько функций. Прежде всего, это функция смягчения лобового удара, для чего, собственно, эта деталь кузова и была предназначена изначально. Кроме того, передний бампер играет совсем не последнюю роль в общей концепции кузовного дизайна, то есть, является неотъемлемой частью внешней «картинки» автомобиля. Также, имея правильную, продуманную форму, эта часть кузова может значительно улучшить аэродинамику авто, улучшая устойчивость и управляемость в движении, особенно на больших скоростях.

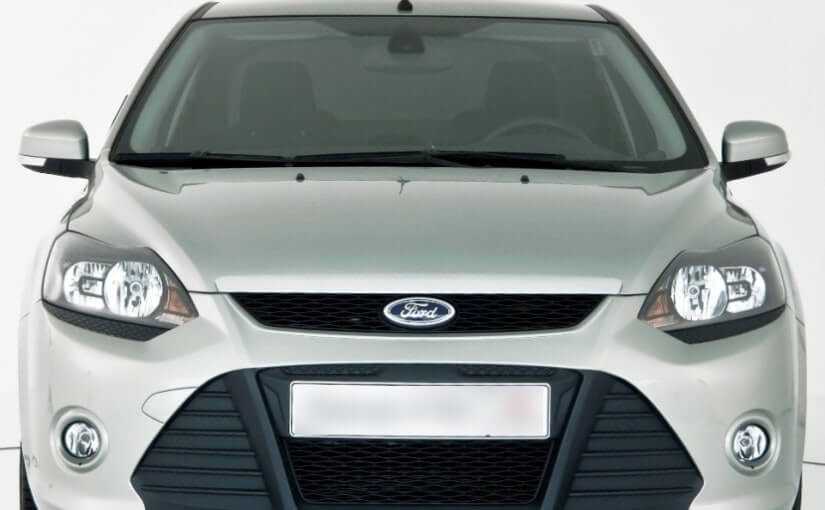

Передний бампер Форд Фокус 2

Бампер является наиболее выступающей спереди частью кузова, при этом повреждается гораздо чаще остальных кузовных деталей. Поэтому эта кузовная деталь предусмотрена съемной, то есть, не скреплена с остальным каркасом жестко. Это дает возможность его быстрой замены при необходимости. По той же причине передний бампер в современных авто делается из полимерных материалов, которые гораздо дешевле металла с одной стороны, с другой — значительно легче.

С тем, чтобы снять бампер Форд Фокус спереди, то ли с целью его замены, или отремонтировать, в автосервис обращаться не стоит. Это мероприятие можно реализовать самостоятельно, равно, как и обратный процесс, то есть установку на место. Давайте подробно разберем, как снять эту кузовную деталь.

Детали заднего бампера Ford Focus 2 универсал

Ford фокус 2 задний бампер ремонт

Снятие заднего бвмпера Ford Focus

Снятие и установка заднего бампера на форд фокус 2

Ford Focus C MAX задняя крышка багажника бампер

Как проверить подвеску Ford Focus 2 самому. Азбука Ford

Ford Focus ремонт заднего крыла

Фаркоп Ford Focus 2 Хэтчбек. Ford Focus хэтчбек 2004-2011 года

Подмена накладки двери багажника Ford Focus II 1,6 Ford Focus 2009 года Хэтчбек

Ford Mondeo 1995 Wagon Pt. (1) Ремонт задней части

Когда Ваша эмблема Ford облезла( Лайфхак. Наклейки логотипа для Ford

Разборка насоса гидроусилителя руля Ford Мондео 4
Блок предохранителей Ford с макс 2006
Цепляет коробка Ford Focus 2
Гайки на литье Ford Мондео
Горел чек позже погас Ford Focus 2
Подмена цепи привода ГРМ Ford Focus
Ford карго 1315
Передняя привод Ford Мондео 2
Ford 6000 cd чейнджер
Эмма Ford видео
Распиновка разъема abs Ford Focus 2
Где стоит топливный фильтр на Ford эскейп
Как снимать дроссельную заслонку на Ford Focus 2
Ford maverick подмена фары
Бабочка для установки ГРМ Ford Focus

Основная » Новое » Детали заднего бампера Ford Focus 2 универсал

Sources:

https://razborov.Net/форд/kak-snyat-zadniy-bamper-ford-fokus-2-sedan.html https://ford-sun.ru/raznoe/snyatie-zadnego-bampera-ford-fokus-2-sedan-kak-snyat-zadnij-bamper-na-ford-fokus-2-sedan-xetchbek.html https://ford-sun.ru/raznoe-2/ford-fokus-2-universal-snyatie-zadnego-bampera-kak-snyat-zadnij-bamper-na-ford-fokus-2-sedan-xetchbek.html

Снятие и установка заднего бампера на форд фокус 2

Смена заднего бампера просит его снятия, а соответственно для Ford Focus это происходит так:

Откидываем коврик багажника (для уNiva придется снимать обшивку двери сзади).

Снимаем крепления боковой обшивки багажника Ford Focus.
Оттягиваем обшивку и откручиваем болты крепления бампера (для этой цели для вас понадобится торцевой ключ с удлинителем и сменной головкой).
Открутить слева и справа шестигранные болты (по 2.4 с каждой стороны).
Открутить саморезы, которые соединяют подкрылки и задний бампер.
Отсоединить от креплений кузова деталь, нажав на нее очень по краям и оттянув за края.
Снимаем задний бампер, приподнимая его над подкрылками.

Процесс демонтажа заднего бампера

Задний бампер Форд Фьюжн.

Стоит запастись инструментарием, а именно набором отвёрток и звёздочками типа Torx. Прежде всего, стоит понимать, где располагаются крепления заднего буфера. Для этого необходимо изучить технологическую карту.

Техническая схема разборки и креплений заднего бампера.

Когда все инструменты под рукой, можно приступить непосредственно к выполнению процесса демонтажа:

На первом этапе, как и в любом случае, снимаем клемму минус с АКБ.
Далее, можно поступить двумя способами. В первом случае, при проведении работ самостоятельно, для удобства, снять выхлопную трубу. Но, кто уверен, что сможет провести процесс без демонтажа элементов выхлопной системы, можно приступать ко второй фазе.
Демонтируем задние подкрылки, под которыми скрываются крепёжные болты бампера.
Открываем дверь задка, и демонтируем облицовки, которые закрывают бампер. Всего их три: центральная и две боковых.
Переходим в арки задних колёс с наружной стороны, где удалялись подкрылки и откручиваем крепления.
Вынимаем снизу бампера клипы.
В дверном проёме откручиваем четыре крепёжных болта. По опыту большинства автомобилистов и мастеров ремонта данные крепления будет не просто удалить, и рекомендуется их высверлить, поскольку сердцевины защищены металлическими шайбами.
Теперь можно вытянуть бампер на себя, при этом отсоединив фиксаторы.
Сборочные работы проводятся в обратном порядке.

Выбор изделия на Ford Fusion

Поэтому рассматривать будем только оригинальную деталь, которая имеет каталожный номер – 1508972, производства компании Форд. Средняя стоимость составляет – 20 000 рублей.

Какой задний бампер установлен на Фокусе 2 и его цена

Фактически сам бампер.

Если случилось так, что приходится поменять задний бампер на сто процентов, нужно находить или оригинал, или подмену ему.

Задний уникальный бампер второго Фокуса обозначен в каталогах ST FDA5087A0 для кузова автомобиль, бампер уNiva имеет уникальный номер FD04327BA, а хэтчбек — FD04326BA. Оригиналы стоят у дилеров порядка 5 тыщ рублей на 2021 год.
А аналоги от 2 до 4 тыщ. Их выпускают в главном компании TYG, Atek, Norden, NTP, Junsit, Polcar.

Цены на все бампера различные, соответственно, и качество пластика, литья, точность выполнения тоже.

Снятие

Для демонтажа заднего бампера на Focus 2 хэтчбек следует выполнить последующие деяния:

Убрать брызговики, отвернув 4 самореза (с крестообразной головкой и типа Torx).
Вывернуть шурупы под крышкой багажника и вытащить пистоны на нижней части бампера.
Отсоединить от кронштейна соединительную колодку жгута проводки задней противотуманной фары и фонаря, предупреждающего о включенной передаче заднего хода.
Разъединить штекеры проводки и вытащить держатель жгута из отверстия в лонжероне.
Открутить гайки, расположенные снутри арки. В случае сильной коррозии они начинают проворачивать крепежный болт. В таком случае их рекомендуется срезать ножовкой, высверлить остатки и поменять.
Потянув углы бампера у колесных арок, вывести его из креплений. Вполне демонтировать деталь с автомобиля удобнее вдвоем.
Для снятия ламп заднего хода и противотуманного фонаря следует повернуть патроны ламп против часовой стрелки. Жгут проводки зафиксирован на восьми особых держателях. По мере надобности проводку можно вытащить из их с помощью отвертки.
При повреждении снимается и изменяется задний усилительный брус. Он крепится к лонжеронам на мм.

Снятие аналогичной детали с Фокуса 2 с кузовом уNiva не имеет кардинальных различий.

Пошаговая инструкция снятия

Перед началом работы автомобиль необходимо установить на горизонтальном основании с твердым покрытием. Снятие переднего бампера на Форд Фокус 2 (рестайлинг) следует начинать с точек крепления на любой из сторон автомобиля. После снятия одного угла необходимо перейти на другую сторону. Последовательность шагов при этом выглядит следующим образом:

Снять передние колеса и установить под пороги предохранительные подставки.
Открутить винты Torx Т25 или Т30 и снять брызговик.
Убрать грязезащитный щиток-панель. Одна сторона щитка заведена за отбортовку на бампере, а другая зафиксирована на монтажной раме радиатора семью шурупами типа Torx.
Демонтировать подкрылок, установленный на саморезы Torx.
Выкрутить 2 болта 10 мм, крепящие бампер Фокус 2 к переднему крылу.
Снять фару головного света, которая держится на одном винте и колодке жгута проводки.
Открутить третий болт 10 мм под фарой.
Демонтировать 2 винта крепления решетки радиатора.
Отстегнуть плоской отверткой защелки на нижней кромке и снять решетку.
Выполнить те же действия, чтобы убрать крепления с другой стороны.
Аккуратно снять бампер с усилителя, отключить разъемы противотуманных фар.

О виде бампера

Для каждой модификации необходимо искать оригинальный бампер по соответственным значениям в каталоге. На моделях «Форд-Фокус-2» комплектации седан производитель предложил использовать задний бампер с маркировкой в каталоге «ST FDA 5087A0». Для варианта в кузове универсал это будет модель «FD043227 BA». Водителям хэтчбэков в случае предстоящего проведения ремонтных работ необходимо заняться поисками «FD043326BA».

Оригинальные детали отличаются очень высокой ценой. При желании сэкономить автомеханики советуют аналогичные комплектующие. На мировом рынке представлена достойная продукция известных брендов, которыми можно воспользоваться. Это задние бамперы «Форд-Фокус-2» от Tyg, Atek, Norden или Polcar. Стоимость изделий продиктована качественными характеристиками используемого литья, материалов, сложностью работы, качеством пластика. Как снимается эта деталь на автомашинах «Ford Focus II»?
