Замена защитных чехлов шарниров равных угловых скоростей форд фиеста с 1996 г.в

Замена шарниров равных угловых скоростей Ford Focus 2 2005-2008

Если во время движения автомобиля в поворотах слышны стуки в переднем приводе, проверьте шарниры равных угловых скоростей. Если при покачивании рукой вала привода ощущается люфт или порван защитный чехол, такой шарнир необходимо заменить. Разбирать наружный шарнир (Бирфильд) практически не имеет смысла. Эта работа трудоемкая, а при порванном чехле попавшая в шарнир грязь уже привела детали шарнира в негодность. Заменять детали шарнира в отдельности нельзя, поэтому самое оптимальное решение — заменить шарнир в сборе. В крайнем случае допускается разборка для замены смазки внутреннего шарнира (Трипод) как более простого и менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.

Вам потребуются: отвертка с плоским лезвием, бокорезы, бородок, молоток.

1. Снимите привод переднего колеса в сборе (см. «Снятие и установка приводов передних колес»).

2. Очистите детали и осмотрите привод:

– наружный шарнир равных угловых скоростей должен поворачиваться с легким усилием без рывков и заеданий, радиальных и осевых люфтов. При их наличии замените шарнир;

– внутренний шарнир должен перемещаться в угловых и осевых направлениях с легким усилием, при этом не должно ощущаться рывков, заеданий и радиальных люфтов. В противном случае замените внутренний шарнир;

– защитные чехлы наружного и внутреннего шарниров не должны иметь трещин и разрывов. Замените поврежденные чехлы;

– вал привода колес не должен быть деформирован. Деформированный вал замените.

3. Для замены наружного шарнира и его чехла отсоедините отверткой или перекусите бокорезами замок хомута крепления большого чехла наружного шарнира и снимите хомут.

Хомуты крепления защитных чехлов шарниров равных угловых скоростей одноразового использования, при сборке замените их новыми. Как правило, хомуты входят в комплект нового шарнира.

4. Сдвиньте защитный чехол с корпуса шарнира…

5. …и сбейте с вала молотком через бородок обойму шарнира, преодолевая усилие стопорного кольца.

6. Снимите наружный шарнир со шлицев вала.

Разборка наружного шарнира не допускается.

7. Снимите стопорное кольцо, выведя его отверткой из проточки вала.

При сборке замените стопорное кольцо новым. Как правило, кольцо входит в комплект нового шарнира.

8. Снимите малый хомут чехла наружного шарнира так же, как снимали большой хомут (см. п. 3).

Срок службы и обслуживание

Граната в легковушке – это расходник. Менять ее придется достаточно часто. Благо стоимость узла и ремонта обычно не самая высокая.

Сколько отходит заводская деталь зависит от трех факторов:

Манеры вождения;
Модели машины;
Своевременного обслуживания.

Первый фактор имеет решающее значение. Особенно сильно гранаты боятся наваливания гашетки при вывернутом в крайнее положение руле. В такие моменты узел испытывает максимальные нагрузки.

Если вы в основном двигаетесь спокойно, то ресурс для вашей машины можно поискать на тематических форумах. Есть авто, в которых штатное изделие может отходить больше ста тысяч.

Под своевременным обслуживанием подразумевается периодический осмотр пыльников, своевременная их замена и набивка смазкой. Если в резинке появится трещина, то смерть шруса наступит всего через пару недель. А в дождливую погоду это может случиться еще быстрее. Виной всему вода, которая, попадая в узел, приводит к коррозии и вымыванию защитной смазки.

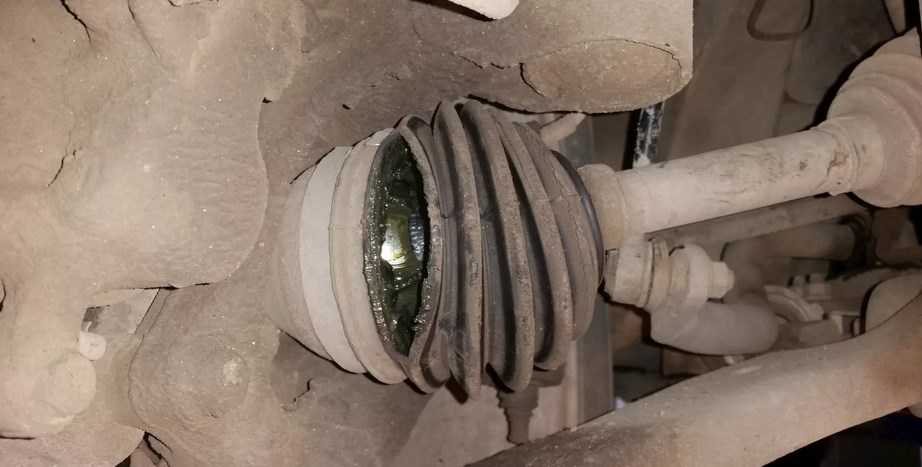

Порванный пыльник — типичная неисправность

Пыльники, кстати, стоят совсем недорого. Смазка тоже дешевая и называется банально – «ШРУС». Во время покупки не забудьте проверить, чтобы в комплекте с пыльниками шли хомуты для их затяжки.

Ресурс внешней и внутренней гранат сильно отличается. Первая подвержена большим усилиям, так как вынуждена поворачиваться на значительные углы, а потому чаще дает о себе знать.

Внутренняя деталь вполне может не беспокоить весь срок службы автомобиля.

Что делать, если пыльник порвался в дороге

В любом случае поврежденный пыльник необходимо сразу менять, но возникают такие ситуации, когда автомобиль находится в дальней поездке, и заменить поврежденный гофрированный чехол нет возможности. Что можно сделать в таком случае?

Вариант первый:

домкратим автомобиль, удаляем из порванного пыльника остатки грязной смазки;
под резину набиваем новую смазку, а чтобы она не исчезла во время движения автомобиля, сверху обматываем приводной вал полиэтиленовым пакетом;
по всем выступам гофрированной поверхности обматываем самодельный чехол веревкой, затягиваем узлы;
теперь можно продолжать движение, но по прибытию домой необходимо снять самоделку и установить нормальные новые пыльники.

Вариант второй:

обмотать порванную резину непрозрачным скотчем или хорошей липкой изолентой;
эксплуатировать автомобиль так долго нельзя, но проехать 500-1000 км в крайнем случае можно.

По дороге необходимо проверять состояние самодельных чехлов, и в случае вытекания смазки устранять дефект. Если грязь под пыльником не убрать, она приведет к быстрому износу шариков и сепаратора в шарнире, и тогда ШРУС уже точно придется менять.

Еще недопустимо попадание в «гранату» воды, от этого внутренние детали шарнира начнут ржаветь.

Умелая замена гранаты Форд Фокус и замена пыльника ШРУСа: специфика выполнения на СТО

На целостность наружного пыльника влияют в основном внешние факторы — температура, влажность, особенности нагрузки транспортного средства. Для изготовления пыльников замена пыльника шруса форд фокус 3 различные материалы: Второй вариант является более устойчивым к внешним воздействиям и более стоек при наличии механических воздействий.

Если при покачивании рукой вала привода ощущается люфт или порван защитный чехол, такой шарнир необходимо заменить.

Разбирать наружный шарнир Бирфильд практически не имеет смысла. Эта работа трудоемкая, а при порванном чехле попавшая в шарнир грязь уже привела детали шарнира в негодность. Заменять детали шарнира в отдельности нельзя, поэтому самое оптимальное решение — заменить шарнир в сборе.

В крайнем случае допускается разборка для замены смазки внутреннего шарнира Трипод как более замена пыльника шруса форд фокус 3 и менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.

Вам потребуются: Снимите привод переднего колеса в сборе. Затяните гайки крепления колеса моментом Н-м. Установите декоративный колпак колеса.

Звуки и симптомы поломки

Существует несколько признаков неисправности шарнира:

Разрыв пыльника. Достаточно отправиться на СТО, где неисправный элемент заменят, и потребность в ремонте самого ШРУСа отпадет.
Свист «гранаты». Звук очень напоминает трение сносившихся до металла тормозных колодок.
Рывки. Когда автомобиль трогается, водитель может ощутить несильные толчки. Такое поведение свидетельствует о разбитых канавках гранаты.
Щелчки. Проявляются в момент движения, при этом их количество варьируется от 2 до 5. При движении неприятный звук пропадает, но при следующей попытке сдвинуться с места снова возникает. Это также указывает на неисправность «гранаты».
Хруст. Если звук проявляется непосредственно при движении, то это тревожный сигнал. ШРУС не просто износился, его вот-вот заклинит. Ехать с таким повреждением опасно, поэтому лучше всего вызвать эвакуатор и отправить автомобиль в мастерскую.

Если появился хоть один из перечисленных симптомов неисправности, то лучше отправить автомобиль на диагностику. Опытные водители могут самостоятельно осмотреть шарнир и выявить источник проблемы.

Про пыльники ШРУСов (с. 17)

Как заменить внутренний шрус форд?

ШРУС осуществляет передачу крутящего момента при повороте колеса автомобиля относительно оси. Основное место его использования в конструкции автомобиля — передняя ось колеса. Но так же он может быть установлен и на задних колесах, у автомобилей с независимой задней подвеской.

Шрус автомобиля Форд Фокус – достаточно дорогая деталь, поэтому ее следует беречь от неблагоприятных воздействий окружающей среды. Поломка этого узла случается по двум причинам: не герметичности пыльника, что влечет за собой попадание воды и грязи в шрус и особенности вождения. Чтобы заменить шарнир равно угловых скоростей, необходимо обладать определенными навыками – это процесс не из легких, поэтому выполняется высококвалифицированными мастерами на сервисных станциях техобслуживания.

Проверка исправности ШРУСа

Неисправности внутреннего и внешнего ШРУСов проявляются по-разному. Для проверки внешнего шарнира нужно максимально вывернуть руль и не спеша проехать по площадке. При таком положении руля образуется максимальный изгиб между полуосями. При этом неисправный внешний ШРУС будет издавать хруст, зависящий от скорости движения.

Диагностика исправности ШРУСА. Видео:

Добиться максимального искривления внутреннего шарнира сложнее. Для этого нужно проделать следующие операции:

вывесить колеса, подняв машину домкратом или подъемником;
завести двигатель;
включить передачу.

В таком положении неисправный внутренний шарнир будет отчетливо хрустеть.

Как проверить ШРУС на ВАЗ 2109 и 2114, 2110

Стандартная проверка и определение «на слух» не всегда позволяет безошибочно выяснить исправность шарниров. Прежде чем покупать дорогостоящие детали, нужно узнать и убедиться, что проблема кроется именно в них. Для этого проделайте такие операции:

установите автомобиль на яму и вывесите колеса;
осмотрите состояние пыльников;
проверьте люфт между полуосями.

Как добраться к ШРУСу

Подымаем машину на домкрат
Снимаем колесо
Снимаем ступицу (отвинтить стопорную гайку и ещё несколько болтов за ней)
Оттянуть поперечный рычаг подвески по направлению в пол
Отвести поворотный кулак и амортизаторную стойку (делается это для того что стало возможным вытянуть конец со шлицами внутреннего ШРУСа хендай и коробки передач

Многие для этого снимают полуоси, но делать это совсем необязательно, так как на сегодняшний день есть специальные приспособление для замены пыльника наружного ШРУСа вот как на этом видео

https://www.youtube.com/watch?v=m_dtQfaW92s

Но дело в том, что в реальности мало у кого такое будет, а ведь не каждый захочет ехать на СТО для этой операции в виду разных причин. А захочет произвести замену пыльника ШРУСа самостоятельно на своем хендай санта фе. Оказывается, есть очень простой выход, вот посмотрите замена пыльника ШРУСа без снятия ШРУСа видео

https://www.youtube.com/watch?v=iHprGkxRkGQ

То есть, не смотря, что ролик на английском нам и так всё понятно, на какой либо конус, который можно изготовить из чего угодно – лично я отпилил верхушку от дорожного конуса, которым ограждают шоссе во время работ или ДТП, мне он отлично подходит.

Смазываем конус маслом, дабы облегчить скольжение по нему пыльника вовремя одевания и снятия
Одеваем конус на ШРУС
Выворачиваем руками пыльник на изнаку
В вывернутом на изнанку состоянии и натягиваем нашу резинку на конус
Натягиваем пыльник до тех пор пока с конуса о полностью не сползет на полуось
Ну а теперь когда пыльник находится на полуоси в вывернутом на изнанку состоянии, мы берем пальцами за широкий край и тянем в сторону ШРУса, тем самым возвращая наш пыльник с изнаночного состояния в нормальное и сразу же одевая его на ШРУС, вот и вся собственно процедура

13.15. Замена защитных чехлов шарниров равных угловых скоростей

Срок службы защитных чехлов шарниров равных угловых скоростей валов привода обычно не превышает срока службы валов, так как все они подвергаются интенсивным внешним воздействиям. В торговой сети можно приобрести ремонтные комплекты, которые опытный механик сможет без проблем заменить.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

1. Снимите вал привода с автомобиля.

2. Снимите хомуты крепления поврежденного или негерметичного шарнира равных угловых скоростей. Поврежденный защитный чехол сдвиньте на середину вала привода.

3. Удалите излишки смазки с шарнира равных угловых скоростей.

4. Снимите стопорное кольцо крепления шарнира. При необходимости используйте специальные пассатижи для снятия стопорных колец. Снимите наружный шарнир равных угловых скоростей с вала привода, в крайнем случае используйте молоток.

5. Установите новый защитный чехол на вал привода.

6. Если поврежден защитный чехол внутреннего шарнира, ослабьте хомуты и снимите защитный чехол с вала привода.

7. Перед установкой нового защитного чехла заполните очищенный шаровой шарнир новой смазкой, которая имеется в ремонтном комплекте.

8. Вдавите вал привода в шаровой шарнир до защелкивания стопорного кольца.

Осторожно натяните новый защитный чехол на шарнир равных угловых скоростей и установите его на посадочные места, которые должны быть идеально чистыми. 10

Установите новые крепежные хомуты из ремонтного комплекта и рукой закрепите их так, чтобы фиксатор установился в ближайшее отверстие.

11. При натягивании хомутов, преимущественно со стороны ступицы колеса, следите, чтобы выступающая свободная часть натяжной ленты хомута была максимально прижата к валу. Иначе при его вращении выступающая часть натяжной ленты хомута может соприкасаться с окружающими деталями, что приведет к ослаблению затяжки хомута и его разгерметизации.

ПРАКТИЧЕСКИЙ СОВЕТ

Распределение смазки в защитном чехле шарнира равных угловых скоростей

Прежде чем окончательно затянуть хомуты крепления защитных чехлов, равномерно распределите новую смазку под чехлом. Для этого сжимайте гофрированный чехол и одновременно осторожно поворачивайте шарнир — смазка равномерно распределится в чехле и шарнире. Потом отверткой приподнимите нижний край защитного чехла и немного сожмите его, чтобы удалить излишки воздуха из-под чехла. Следите за тем, чтобы чехол был установлен на валу привода колеса без поперечных складок.

предыдущая страница13.14. Снятие вала привода колеса

следующая страница 13.16. Возможные неисправности сцепления , их причины и методы устранения

Замена пыльника ШРУСа своими руками — демонтаж привода, порядок замены

Здравствуйте, уважаемые автолюбители! Спор о том, какие автомобили: с передним или задним приводом выбирать, наверное, не прекратится никогда. У поклонников и первой и второй системы есть свои аргументы в пользу своих пристрастий и масса претензий к технологиям, использованным в машинах с противоположной системой привода.

За этим тихо наблюдают владельцы транспортных средств с полным приводом, ведь их этот спор не касается. Автовладельцы, у которых машина двигается посредство усилия задних колёс, с гордостью заявляют, что им никогда не придётся ломать голову над тем, как поменять пыльник ШРУСа, ведь этого механизма в машине попросту нет.

Это конечно, не самый убедительный аргумент, который сможет доказать, что ведущие передние колёса хуже, чем задние, но научиться производить замену пыльника ШРУСа всё же придётся.

Зачем нужна замена пыльника ШРУСа?

Меняем пыльник ШРУСа

Как известно ШРУС – шарнир равных угловых скоростей заставляет вращаться передние ведущие колёса и позволяет им при этом поворачивать. Особенность этого устройств и заключается в том, что оно передаёт вращательное движение полуосям, которые находятся под постоянно меняющимся углом по отношению друг к другу.

Конструкторы предусмотрели, что на шарнир будет действовать значительная нагрузка и изготовили его из очень прочных сплавов. Эксперты говорят о том, что хороший и ухоженный ШРУС может пережить и машину.

Достичь такого результата и сэкономить деньги (ведь замена шарниров – удовольствие не из дешевых), можно, выполняя определённые правила. И одним из таких правил является систематическая проверка состояния и своевременная замена пыльника ШРУСа.

Самые главные враги ШРУСа – это пыль, грязь, песок и вода, которые могут попасть в рабочую часть в движении. Для защиты от этих разрушающих факторов придуманы пыльники – резиновые защитные конусы, которые очень плотно закрывают механизм ШРУСа.

Если вы увидели, что порвался пыльник ШРУСа, его необходимо заменить незамедлительно. В ходе периодических технических осмотров необходимо внимательно осматривать пыльники и производить их замену, если резина утратила свою эластичность, появились трещины в складках, тем более, что сделать это не так уж и сложно.

Как поменять пыльник ШРУСа – технология ремонта

В литературе можно встретить множество советов о том, как производить замену пыльников. Многие рекомендуют менять их поочерёдно, т.е. сначала производится замена пыльника внутреннего ШРУСа, если он нуждается в замене. А затем следует дождаться, когда произойдёт износ или повреждение пыльника наружного ШРУСа. Это бессмысленная трата времени, сил и средств. Настоятельная рекомендация всем автолюбителям: если дело дошло до необходимости ремонта и обслуживания ШРУСов, снимается вал полностью и производится замена пыльника наружного ШРУСа и внутреннего одновременно.

Для подобного действия есть логическое объяснение:

во-первых, если один из пыльников пришёл в негодность, то нелепо предполагать, что второй остаётся в идеальном состоянии, вероятнее всего вскоре второй пыльник также напомнит о себе и придётся лишний раз ставить машину на ремонт;
во-вторых, если снимается один ШРУС, то второй снять проще простого и гораздо удобнее сразу проверить состояние двух ШРУСов и одновременно заменить пыльники.
осмотр и замена смазки в шарнирах лишними никогда не будут, а позволят проехать ещё несколько десятков тысяч километров;
в-третьих, даже если 50 раз заменить пыльники и смазку в ШРУСах – это всё равно дешевле, чем покупать новые шарниры из-за банальной лени или глупого «авось пронесёт».

Замена пыльника ШРУСа – дело на пару часов

Водители, которые не привыкли досаждать своим присутствием специалистам автосервисов, прекрасно знают, что лучшим мастером для машины является её владелец. В отношении замены пыльников ШРУСов следует отметить, что это не столь сложное мероприятие, способно сэкономить немало денег, но занимает совершенно небольшой промежуток времени.

Алгоритм демонтажа вала с двумя ШРУСами очень прост:

снимается колесо и разбирается вся «навеска» на ступице, что позволяет извлечь наружный шарнир;
откручиваются болты крепления внутреннего ШРУСа и… Всё!

С помощью обычного набора ключей и тисков снимаются оба шарнира и производится замена пыльников.

В процессе замены пыльников ШРУСа не уподобляйтесь плохому автослесарю и потрудитесь одновременно: провести осмотр состояния рабочих частей, обновление смазки.

Убедиться в том, что в процедуре нет ничего сложного, поможет мастер-класс по замене пыльника ШРУС в визуальном просмотре.

Устранение неисправности

Обнаружение даже небольших дефектов пыльника свидетельствует о наполнении шарнира грязью и недостатке смазки. Эксплуатировать ШРУС в подобном состоянии нельзя, поэтому необходимо снять пыльник и наполнить шарниры новой смазкой.

Перед внесением свежей смазки деталь разбирают, тщательно очищают, полностью удаляют грязь. Затем детали механизма промывают бензином, просушивают и наносят новую смазку. Для внутреннего шарнира используют 100–110 граммов смазки, для наружного достаточно 70–80 граммов. ШРУС устанавливают на колесо и закрывают пыльником.

Специалисты рекомендуют после смазки шарнира устанавливать новые, оригинальные пыльники, поскольку старые детали теряют эластичность и могут потрескаться через непродолжительный срок. Неоригинальные пыльники неидеально прилегают в местах крепления, поэтому в зазоры быстро набьётся новая порция пыли и воды.

Устранить неисправность можно своими руками

Важное условие успешной эксплуатации ШРУСов – выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее действие на пыльник

Что будет, если не менять ШРУС

Эксплуатировать машину с проблемами в ШРУСе возможно, если небольшой хруст раздаётся на поворотах: достаточно заменить повреждённые пыльники и обновить смазку детали. При передвижении на машине со слегка повреждённым шарниром необходимо снижать скорость на поворотах.

Если наблюдается вибрация при наборе скорости и хруст слышен даже при движении прямо, ШРУС необходимо срочно менять. Неисправный ШРУС может полностью выйти из строя, и колесо внезапно заклинит. Если это произойдёт на высокой скорости, можно ожидать самых печальных последствий.

Видео: что может быть, если во время не поменять пыльник ШРУСа

ШРУС – одна из основных деталей ходовой передне- и полноприводного автомобиля, и от её состояния зависят комфорт и безопасность езды. При возникновении признаков поломки шарнира не стоит откладывать диагностику и ремонт – иначе «вылечить» привод вряд ли удастся.

Советы автовладельцам

Дабы избежать преждевременной поломки ШРУСа, рекомендуется периодически посещать станции технического обслуживания и проверять герметичность внешнего защитного кожуха. При наличии любых дефектов, пыльник лучше заменить вместе со смазкой.

Если водитель услышал характерный хруст на повороте, лучше всего сразу обратиться на СТО. Чем быстрей владелец поменяет пыльник и смазочные материалы, тем дешевле обойдется ремонт

Несомненно, на неисправной «гранате» можно передвигаться небольшой промежуток времени, но с большой осторожностью. ШРУС имеет свойство блокироваться по ходу движения, лучше не рисковать жизнью пассажиров и водителя!

Стоит отметить, что при слишком агрессивной езде, механизм выходит из строя намного раньше своего срока жизни. Продлевает срок работы только безопасное вождение и периодическая проверка состояния пыльника.

В дополнение, хотелось бы сказать, что не все автомобильные мастера могут, определит на слух повреждение шарнира. Бывали случаи, когда хозяин авто послушав непрофессионального мастера, покупал дорогостоящую деталь и попадал на деньги, потому как причиной хруста могут быть иные детали ходовой части. К примеру, шаровая опора, расположенная на передних рычагах, при неисправности может издавать подобные звуки при выворачивании колеса.

Лучше всего доверять свой автомобиль проверенным СТО с опытными мастерами!
