Диагностик хода педали
Разобравшись, из чего состоит сцепление можно и разобраться в основном способе, с помощью которого сцепление диагностируется. То, как ходить педаль нужно проверять для общей оценки технического состояния и при обнаружении каких — то проблем (например, когда сцепление ведет). Для диагностики нам понадобится линейка. Сначала измеряем расстояние от накладки до коврика пола. После своих измерений не изменяя положение линейки нажмите на педаль и замеряйте полученное расстояние. Разница между двумя значениями на Фьюжен 1.6 должна составлять 135 мм. Регулировать ход педали просто так невозможно. Если разница сильно отличается от номинального значения, и это сопутствует неправильной работой сцепления, то все это свидетельствует о том, что что-то в сцеплении сломано. Если отклонения в значениях незначительны, то сцепление можно эксплуатировать дальше.
Сцепление Форд Фьюжен 1.6
Тип сцепления и его устройство
Ремонт сцепление сводится к замене изношенных деталей на новые. Но перед этим нужно понять из чего состоит сцепление и как правильно разобрать узел, чтобы ничего не сломать и не навредить своему здоровью. На этом Форд Фьюжен 1.6 установлено сухое однодисковое сцепление с центральной диафрагменной пружиной — его вполне хватает для задач этого автомобиля. Основными деталям являются маховик, ведомый диск, кожух с корзиной сцепления и диафрагменная пружина. Нажимной диск (то есть корзина) сцепления установлен в стальном кожух и прикреплен несколькими болтами к маховику двигателя. Ведомый диск ставится на шлицы первичного вала КПП и прижимается диафрагменной пружиной между нажимным диском и маховиком.
Подшипник выключения сцепление на Фьюжен 1.6 создатели удобно объединили с рабочим цилиндром привода выключения сцепление, который крепится к картеру. Привод, что приводит сцепление в движение, является гидравлическим. Он состоит из рабочего цилиндра, что установлен в корпусе, а сам корпус объединён с подшипником выключения сцепления. Педаль сцепления, вернее? ее кронштейн просто прикреплен к щиту днища автомобиля. В верхнее положение педаль возвращает пружина. Сцепление выключается штоком главного цилиндра, которой с помощью вилки с педалью. А сам главный цилиндр соединяется через шланг с расширительным бачком, который установлен на главном тормозном цилиндре Фьюжен 1.6 (бачок предусмотрен общий для обоих цилиндров).
Адаптация коробки «Форда Фиесты»
Для корректной работы периодически проводится адаптация робота в «Форде Фиесте». Это сложный процесс, разделенный на несколько этапов. Суть его заключается в том, что настройки электроники автомобиля, которые отвечают за работу системы переключения передач, сбрасываются. Таким образом, она по-новому изучает крутящий момент двигателя, учится переключать передачи, плавно запускаться и включать сцепление. Эту процедуру не применяют для оригинальной модели экобуст в «Форде Фиесте» с двигателем 1.0, поскольку здесь используется 5-ступенчатая механическая трансмиссия.
Что такое адаптация (обучение)
Адаптацию коробки робота в «Форде Фиесте» по-другому называют «обучением момента трогания». Это действие проводят с целью «научить» работ выжимать диск сцепления таким образом, чтобы привод четко включал и выключал сцепление.
Как часто можно проводить адаптацию
Адаптировать АКПП с заменой жидкости необходимо через каждые 10 тыс. км (или раз в год), а также во всех случаях обнаружения воздуха в системе гидравлики.
Сцепление на Ford Fiesta
Обучение робота «Форда Фиеста» должно применяться также в случае замены какого-либо механического элемента, если гидравлическая система при этом не открывалась.
Порядок действий
Адаптацию роботизированной КПП проводят в несколько приемов с использованием специализированного оборудования:
- Заменяют тормозную жидкость.
- Прокачивают гидравлические части механизма сцепления (удаляют из системы пузырьки воздуха).
- Настраивают электронный блок управления.
- Адаптируют работу механизма включения сцепления и приводов переключения передач в коробке.
Если процедура выполнена точно по инструкции, режим движения автомобиля будет плавным, с безошибочным переключением передач
Особенно это важно для двигателей ecoboost, у которых при правильной работе агрегатов расход топлива становится еще меньше.
Ford Fiesta › Logbook › Неисправность Ркпп и её устранение.
Всем доброго времени суток! Решил написать отзыв о решении недавно возникшей проблемы. Однажды осенним утром собравшись на работу сел в машину, завёл и немного прогрел, включил передачу но вместо этого сопровождаемое звуковым сигналом на экране приоборке загорелось сообщение «Неисправность кпп, обратитесь в сервис». Машину заглушил, попытался снова завести но нет она мне отказала все тем же сообщением и двигатель перестал запускаться. Скинул с аккумулятора клеммы то в надежде что ошибка сброситься но тщетно. Делать нечего поехал общественным транспортом. После работы пригласил диагноста, который уверенно выдал заключение что машина сломалась и попросил за это 1500 р. В итоге машина на буксире добралась до гаража. Начал бороздить просторы интернета где было написано про кучу всяких неисправностей. Решил обзвонить сервис и сто, где при упоминании роботизированой коробки говорили что с таким чудом техники не связываются, могут помочь только в замене масла. Было решено искать пр чину самостоятельно методом исключения. Загнал машину на яму открутил броню и снял шлейф проводов идущий к исполнительному устройству сцепления вот к этой штуке

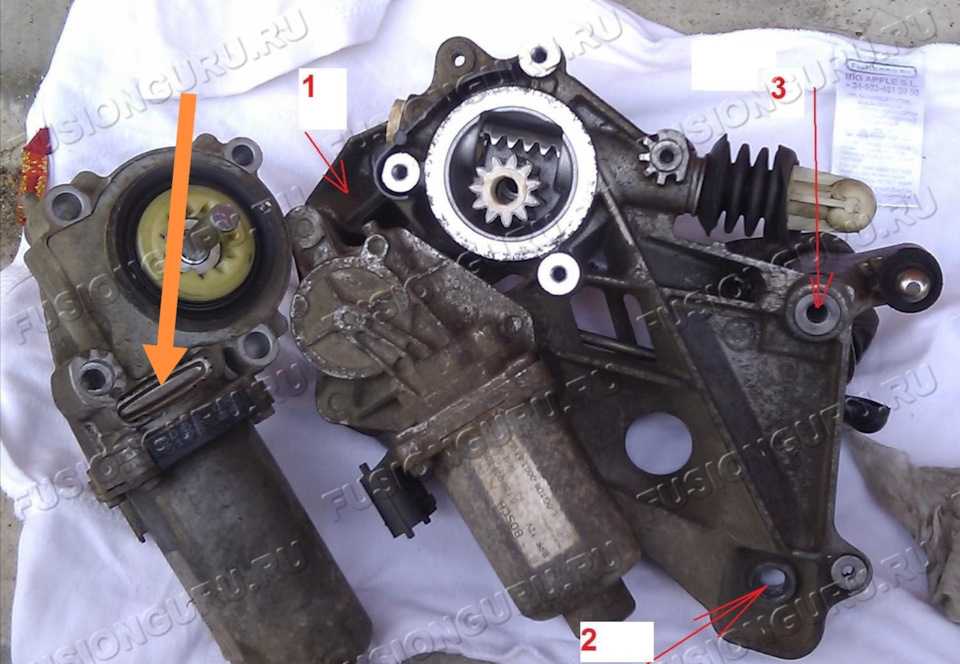

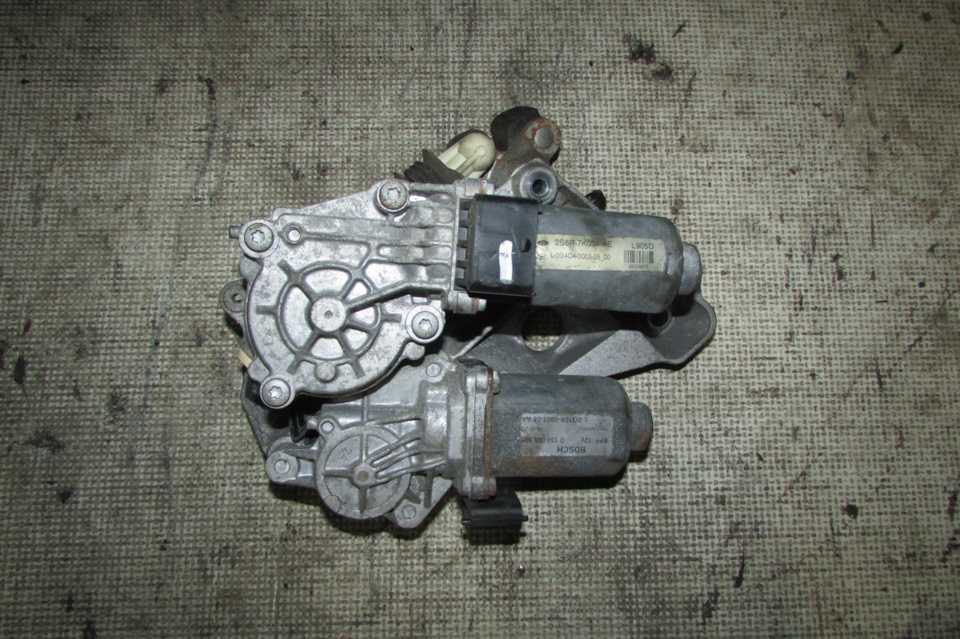

Шлейф был прозвонен с участием знакомого и пива, оказалось что он исправен. Далее сняли рычаг переключения передач все позвонили, все норм. Сняли блок управления сцеплением, осмотрели прозвонили норм. После чего было снят блок исполненения сцепления. При проверке внешнего состояния было выявлено наличие щели под крышкой
Сняли Крышку электромотора и выяснилось что подшипник якоря
Источник
Ford Fusion Fiesta manual
Рис. 6.1. Сцепление: 1 – маховик; 2 – ведомый диск; 3 – кожух сцепления с нажимным диском; 4 – диафрагменная пружина.
Рис. 6.2. Подшипник выключения сцепления, объединенный с рабочим цилиндром привода выключения сцепления: 1 – картер сцепления; 2 – подшипник выключения сцепления; 3 – рабочий цилиндр привода выключения сцепления; 4 – болты крепления рабочего цилиндра привода выключения сцепления.
На автомобили Ford Fiesta и Fusion, оснащенные механической коробкой передач, устанавливают сухое однодисковое сцепление с центральной диафрагменной пружиной (рис. 6.1). Нажимной диск смонтирован в стальном штампованном кожухе 3, прикрепленном шестью болтами к маховику 1 двигателя. Ведомый диск 2 установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной 4 между маховиком и нажимным диском. Подшипник 2 (рис. 6.2) выключения сцепления конструктивно объединен с рабочим цилиндром 3 привода выключения сцепления, прикрепленным тремя болтами 4 к картеру 1 сцепления. Гидравлический привод выключения сцепления состоит…
…из главного цилиндра, установленного в салоне…
…рабочего цилиндра 3 (см. рис. 6.2), объединенного с подшипником выключения сцепления…
…и педали сцепления, кронштейн которой прикреплен гайками к щиту передка кузова. В исходное положение педаль возвращает пружина. Шток главного цилиндра привода выключения сцепления соединен с педалью вилкой. Главный цилиндр сцепления соединен шлангом с бачком, установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров). В гидроприводе выключения сцепления используется тормозная жидкость. Регулировка привода выключения сцепления не предусмотрена, возможна только проверка хода педали сцепления с целью определения технического состояния сцепления. ПОЛЕЗНЫЕ СОВЕТЫ. Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хоть немного, но выжато, при этом ведомый диск пробуксовывает и изнашивается. Кроме того, несмотря на то, что выжимной подшипник и рассчитан на работу в режиме постоянного вращения, он при нажатой даже чуть-чуть педали находится под повышенной нагрузкой и его ресурс снижается. По этой же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше включить нейтральное положение коробки передач и отпустить педаль. Пробуксовку сцепления легко можно определить с помощью тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного падают и автомобиль начинает разгоняться, сцепление требует ремонта.
Источник
13.4 Неполное выключение сцепления / Ford Fiesta
Если при прогретом двигателе передачи тяжело переключаются или процесс переключения сопровождается скрипом и другими шумами, вероятно, сцепление выключается не полностью. Чтобы убедиться в этом, необходимо выполнить проверку на передаче заднего хода. Эта проверка позволит исключить подозрение на другие возможные повреждения и неисправности коробки передач.
ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ
1. Пустите двигатель и оставьте его работать на холостом ходу.
2. Нажмите до упора педаль сцепления, подождите 3 с, затем включите передачу заднего хода. Если передача включается с трудом или слышен скрежет, сцепление не выключается полностью и ведомый диск сцепления не вращается свободно.
3. Проверьте механизм регулировки зазора.
ПРАКТИЧЕСКИЙ СОВЕТ
Причины повреждения сцепления
Резкое отпускание сцепления при высокой частоте вращения коленчатого вала двигателя приводит к тому, что между фрикционными накладками ведомого диска сцепления, нажимным диском сцепления и маховиком значительно повышается температура, которая способствует очень быстрому выходу из строя ведомого и нажимного дисков сцепления. То же самое происходит, когда во время движения нога водителя постоянно находится на педали сцепления и препятствует полноценному включению сцепления.
Некоторые водители привыкли ожидать зеленого сигнала светофора с включенной первой передачей и нажатой педалью сцепления: они опасаются, что не смогут быстро включить передачу. В этом случае, даже если сразу не возникнет повреждение, выжатое сцепление давит на подшипник выключения сцепления, тем самым вызывая его износ.
ПРАКТИЧЕСКИЕ СОВЕТЫ
Движение с неисправным гидравлическим приводом сцепления
Если в пути неожиданно вышел из строя гидравлический привод сцепления автомобиля (например, нарушилась герметичность системы, лопнул шланг и пр.), это не означает, что поездку следует прервать. Добраться по крайней мере до ближайшей автомастерской можно и без сцепления. Правильно пользуясь педалью акселератора и рычагом переключения передач можно даже переключаться на высшие передачи.
Начало движения.
Остановите двигатель, включите первую передачу и стартер. Автомобиль вздрогнет, и пустившийся двигатель приведет его в движение. Движение можно начинать и со второй передачи.
Переключение на более высокие передачи.
Начинать движение необходимо на первой передаче с помощью стартера. Далее разгоните автомобиль до достижения частоты вращения коленчатого вала примерно 1000 мин-1, затем отпустите педаль акселератора и переведите рычаг переключения передач в нейтраль. Отпустите педаль акселератора и легко переместите рычаг переключения передач в направлении второй передачи. При правильной частоте вращения коленчатого вала двигателя и коробки передач передача включится очень легко.
Если пропущен момент переключения, необходимо немного нажать педаль акселератора, чтобы передача включилась без скрежета.
Если это не удалось, остановитесь и начните все сначала.
На более высокие передачи переключаются таким же способом
Легче всего это происходит на низких скоростях: при максимальной скорости 30 км/ч — на третью передачу, при 40 км/ч — на четвертую и при 50 км/ч — на пятую.
Переключение на более низкие передачи.
Увеличьте частоту вращения коленчатого вала двигателя, чтобы смогла включиться более низкая передача.
Немного отпустите педаль акселератора, выключите передачу, осторожно нажмите педаль акселератора и одновременно переместите рычаг переключения передач в направлении требуемой передачи. При правильной частоте вращения коленчатого вала двигателя передача включится легко, без последующего давления
По такой схеме действуйте при каждом переключении передач.
Ford Fiesta (Форд Фиеста) — Замена выжимного подшипника (Replacement Release Bearing)
плохое переключение передач Ford Fusion , Focus , Fiesta , очистка механизма
Если туго включаются передачи на Ford Fusion / Fiesta
Выбор диска сцепления Форд Фиеста Мк5 1,4 турбодизель 2004 года. Шум в КПП.
Профилактика сцепления PowerShift на Ford Focus Fiesta. Пинается при переключении с первой на вторую
Коды ошибок, выдаваемые сканером при поломке коробки передач
Обычные пиктограммы, отображаемые на приборной панели «Форда Фиесты» при нарушениях работы КПП:
- P0218 — сигнал управляющего модуля о перегреве узла, что приводит к некорректной работе;
- U0404 — неверные данные от модуля управления переключением селектора;
- P0705 — глючит датчик коробки;
- P0710-P0760 — система управления КПП;
- P0917 — цепь положения переключения передач имеет высокий уровень;
- 522 — датчик АКПП.
Электронный блок управления сигнализирует о проблемах с кулисой, утечке масла, неисправностях гидроблока. Также это возможно при повреждениях корзины сцепления и гидротрансформатора.
Сцепление
Сцепление — механизм передачи вращения, который может быть плавно включён и выключен (выжат), обеспечивающий безрывковое трогание автомобиля с места и бесшумное переключение передач.
Термин «сцепление» относится к трансмиссии транспортного средства с двигателем, предназначенному для подключения или отключения соединения двигателя с коробкой передач.
. Сцепление на РОБОТЕ отличается от механики. На роботе ставится оригинальный Диск сцепления и выжимной подшипник. В коробке iB5-Durashift изменено передаточное число главной пары и ряда передач поэтому коробки НЕ взаимозаменяемы.
Устанавливается саморегулирующееся сцепление. Саморегулируемое сцепление по отношению к сцеплениям обычной конструкции имеет следующие преимущества:
• невысокое усилие выключения, которое в течение срока службы остается постоянным, за счет чего достигается высокий комфорт при движении на протяжении всего срока службы
• повышенный ресурс и тем самым более продолжительный срок службы благодаря автоматической регулировке по мере износа
