3.34 Проверка/регулировка установки угла опережения зажигания

Проверка/регулировка установки угла опережения зажигания

Углом опережения зажигания называется угол, на который поворачивается коленчатый вал между моментами воспламенения смеси в каждом очередном цилиндре. Измерение производится относительно ВМТ конца такта сжатия соответствующего поршня, результат выражается в углах до или после ВМТ

В идеале воспламенение воздушно-топливной смеси в камере сгорания цилиндра должно производиться в момент прохождения поршнем положения ВМТ конца такта сжатия. При этом взрывообразно нарастающее давление в цилиндре будет толкать поршень вниз, вызывая тем самым вращение коленчатого вала двигателя. Ввиду того, что искрообразование между электродами свечи/воспламенение смеси занимает некоторое время (доли секунды), поджиг должен производиться немного раньше момента достижения поршнем положения ВМТ, иначе максимальное толкающее поршень давление не будет достигнуто, что приведет к снижению развиваемого двигателем крутящего момента.

Если установить угол опережения зажигания на 10° перед ВМТ, то воспламенение воздушно-топливной смеси в каждом из цилиндров будет происходить в момент, когда соответствующий поршень займет соответствующее положение (10° перед ВМТ конца своего такта сжатия). Сказанное остается верным лишь во время работы двигателя на холостых оборотах. Добиться максимальной эффективности отдачи двигателя/экономии расхода топлива можно добиться, если процесс сгорания смеси в цилиндрах будет завершаться в пределах 23° после ВМТ соответствующего поршня.

По мере нарастания оборотов двигателя поршни начинают двигаться быстрее, при этом свечи зажигания должны производить воспламенение воздушно-топливной смеси так, чтобы ее сгорание происходило даже немного ранее момента, когда соответствующий поршень достигнет положения ВМТ. При установке слишком раннего зажигания нарастающее давление в цилиндре будет препятствовать продвижению поршня вверх, что приводит к возникновению характерного стука, в просторечии именуемого детонацией. Слишком позднее зажигание, как уже говорилось выше, приводит к заметному снижению эффективности отдачи двигателя.

На ободе шкива коленчатого вала и крышке привода ГРМ предусмотрены специальные установочные метки. При этом метка на шкиве соответствует положению ВМТ конца такта сжатия поршня первого цилиндра, к проводу свечи зажигания которого следует подключать стробоскоп при проверке/регулировке установки угла опережения зажигания (следите, чтобы электропроводка подключения стробоскопа не касалась лопастей вентилятора системы охлаждения!). При этом вспышки лампы будут происходить синхронно моментам искрообразования между электродами данной свечи. Направив луч стробоскопа на обод шкива, можно легко определить положение поршня первого цилиндра в момент начала воспламенения смеси, — метка на ободе шкива “замрет” напротив соответствующего деления закрепленной на крышке привода ГРМ шкалы. В ходе регулировки опережения зажигания необходимо добиться соответствия нормативным для данной модели автомобиля требованиям (см. далее).

Источник

6.2.2 Регулировка момента зажигания

Регулировка момента зажигания

Хотя момент зажигания регулируется автоматически, его можно также отрегулировать вручную. Подготовительные работы такие же как при регулировке холостого хода для соответствующего двигателя. Зажигание регулируется, когда двигатель работает на холостом ходу. Для различных двигателей необходимы различные работы.

Положение отдельных элементов системы впрыска топлива и системы зажигания в двигательном отсеке автомобиля с двигателем SR20DE

1 — адсорбер 2 — клапан дополнительного воздуха 3 — вентили впрыска 4 — регулятор давления топлива 5 — датчик положения дроссельной заслонки 6 — топливный фильтр 7 — клапан переключения, регулировка холостого хода

8 — датчик температуры охлаждающей жидкости 9 — регулятор воздуха 10 — резистор 11 — транзистор 12 — катушка зажигания 13 — датчик угла поворота коленвала 14 — измеритель потока воздуха

Перед проверкой и регулировкой должны быть выполнены определенные условия, чтобы получить точные результаты, т. е. упомянутые в Главе Текущий уход и обслуживание детали или системы должны быть соответственно проверены и отрегулированы. Число оборотов холостого хода должно соответствовать требуемому значению.

После прогрева двигателя и подключения тахометра и стробоскопа проделайте следующие работы:

ПОРЯДОК ВЫПОЛНЕНИЯ

Виды неисправностей, причины и методы устранения поломок МКПП

Первый и самый популярный дефект, с которым можно встретиться в процессе эксплуатации авто с МКПП – повышенный уровень шума на нейтральной передаче, характерный скрип при переключении скорости. Часто возникновение данного дефекта связано с недостаточным уровнем трансмиссионного масла или его отсутствием в МКПП.

Рассмотрим частные случаи, когда можно встретить посторонний шум или увеличение его уровня в процессе эксплуатации автомобиля:

1. На нейтральной передаче при работающем моторе уровень шума заметно возрастает.

Основная причина – недостаточный уровень масла в МКПП или плохое качество трансмиссионной жидкости (выработка, износ, загрязнение). Часто данная неисправность возникает при попадании грязи или воды. При устранении данных дефектов сохраняется уровень шума? Значит, проблема вызвана износом одного или нескольких узлов механической коробки передач.

Это может быть выработка посадочных мест или контактных частей подвижных элементов, износ в процессе эксплуатации, появление задиров, неровностей, потертостей в выжимном подшипнике, ведущей шестерне, одном из валов (ведущем, ведомом, промежуточном), разрушение шестерней дифференциала в автомобилях с передним приводом. Необходимо разобрать МКПП и заменить изношенные детали на новые запчасти.

При работающем моторе уровень шума заметно превышает привычный независимо от передачи.

Причины аналогичны предыдущему случаю: износ в результате эксплуатации одной или нескольких деталей механической трансмиссии. Также может быть диагностирована несоосность картеров сцепления и двигателя.

Необходимо заменить изношенные части – в первом случае. Во втором — отцентровать картер сцепления относительно двигателя или заменить его на новый, но сделать это самостоятельно довольно сложно. Лучше обратиться в специализированный сервис.

При работающем моторе уровень шума заметно превышает привычный на одной из передач.

Частой причиной бывает износ или поломка зубьев синхронизатора.

Вторым по распространённости дефектом является хруст в процессе эксплуатации или проблемы с переключением передач. Первой и основной причиной является износ или поломка синхронизатора, однако перед съемом и разбором МКПП необходимо проверить следующие узлы:

• рычаг переключения передач на предмет наличия люфта в кулисе;
• тросик привода на предмет обрыва или утечку жидкости;
• регулировку механизма выбора скоростей;
• исправность корзины и диска сцепления;
• качество крепления МКПП к кузову транспортного средства;
• уровень и качество трансмиссионной жидкости в МКПП.

При обнаружении и устранении данных дефектов можно избежать хруста при переключении, невозможности переключить передачу или самопроизвольного переключения.

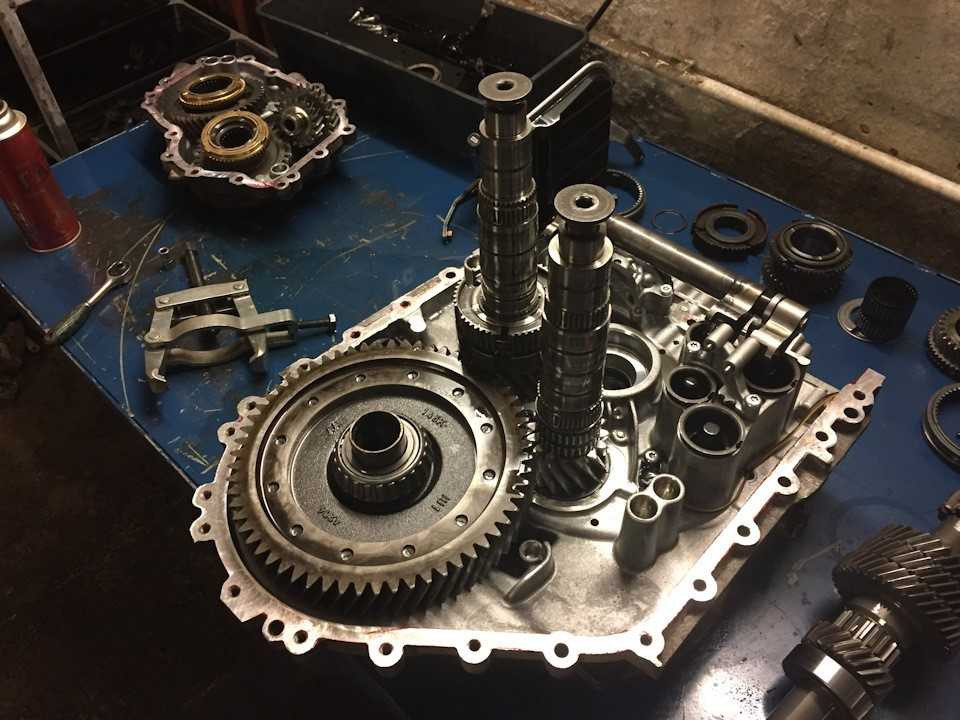

Если дефекты устранены, но проблема осталась, следует разобрать МКПП и заменить изношенные или сломанные синхронизаторы

При разборе нужно обратить внимание на наличие дефектов на следующих элементах:

• выжимной подшипник;
• тяги;
• цельность вала;
• исправность муфт и шестерней.

Кольцо шестерни-синхронизатора имеет особой формы зубья, которые в момент переключения скорости зацепляются с муфтой. При их истирании передачи начинают самопроизвольно выключаться. Поэтому при разборе МКПП следует заменить неисправные детали. Также самопроизвольное выбивание скорости происходит при дефектах следующих узлов:

• выработка штока, вилки переключения скоростей;
• обрыв или заедание троса;
• выработка подшипника вала;
• смещение МКПП в результате износа подушки;
• ослабленное крепление МКПП к корпусу транспортного средства.

Для проведения ремонтных работ можно воспользоваться инструкцией по эксплуатации транспортного средства ли обратиться в специализированный автосервис для устранения данных дефектов и неисправностей.

Третьей, самой распространенной причиной неисправности на «механике» является подтекание масла. Возникает она при износе уплотнителей (сальников) штока выбора скоростей, неплотном прилегании поддона механической КПП, ослабленных креплениях контрольного отверстия, забитии дыхательного клапана МКПП.

Избавиться от шумов в коробке часто можно посредством доведения уровня масла через дыхательный клапан или контрольное отверстие до минимально допустимого (оптимальным является показатель не ниже 3-7 мм от контрольного отверстия).

Что важно знать о механической коробке передач

Рассматривать подробно, как устроена МКПП, нам незачем. Затронем поверхностно лишь основные моменты, которые оказывают влияние на ремонт механической коробки.

Основная цель коробки передач (КП) – передача мощности и крутящего момента от силового агрегата в изменяемом интервале оборотов. Чтобы менять количество вращений, применяют пары шестеренок, у которых разное передаточное отношение. За счет них 1 500 оборотов легко станут несколькими десятками вращений ведущих колес, при этом крутящийся момент увеличится.

Алгоритм работы, как у велосипеда: начало движения на малой «звездочке». Далее разгон до 40 км/ч, потом следует переключение на следующую пару шестеренок, которые имеют меньшее передаточное отношение. Таким образом, скорость повышается. Можно переключаться четыре либо пять раз. В нынешних механических коробках, в основном, пяти- или шестиступенчатые КП.

За счет зацепления соответствующих шестеренок, расположенных на валах, осуществляется передача крутящего момента в МКП. Различают двух- и трехвальные коробки. Первое устройство состоит из ведущего (первичного) и ведомого (вторичного) вала. У второго передача крутящего момента происходит через промежуточный вал, который расположен между первичной и вторичной деталями. Шестерни, которые находятся на валах, постоянно сцеплены. При этом все пары свободно вращаются, кроме одной, которую выбрали в качестве рабочей в данное время.

Для того чтобы выбрать пару, существует специальная муфта, которая называется синхронизатор. Она соединяет шестерни и ведомый вал, чтобы включить необходимую передачу. Вы передвигаете рычаг в КП в салоне автомобиля, при этом с помощью вилки включения и синхронизатора происходит подключение нужной шестерни к ведомому валу, и он получает крутящий момент от силового агрегата, то есть колеса тоже начинают крутиться.

МКПП популярнее АКПП. Перечислим положительные стороны механической коробки (МК):

• Цена. Покупая автомобиль с «механикой», вы экономите от 50 до 100 тыс. рублей.
• Расход топлива намного меньше.
• Ремонт и обслуживание не вызывают сложностей.
• Запасные детали и расходники стоят недорого.
• Коэффициент полезного действия очень высок.
• Узлы и элементы трансмиссии – повышенной прочности и надежности.
• Приспособленность к высоким температурам и крутящим моментам.

Перечисленные выше достоинства делают механическую коробку наиболее востребованной при покупке авто. У различных видов ТС, которые оборудованы МК, возникают похожие проблемы из-за одинаковой конструкции механизма.

Неисправности и ремонт ТCМ-модуля коробки «Форда Фокус 3»

ТCМ-блок – это модуль управления работой коробки передач. Он включает в себя набор электроприводов (электромоторов), которые включают и выключают сцепление, и электронного блока (платы), контролирующей процессы внутри трансмиссии. В автомобиле с механической ручной коробкой все эти манипуляции выполняет человек, в то время как в PowerShiftе за скорость переключения и выбор передачи отвечает программное обеспечение, настройки которого можно менять.

Чаще всего о начинающихся проблемах с блоком ТCМ говорят периодические дерганья автомобиля во время езды. Если заглушить мотор и потом запустить его заново, рывки на некоторое время прекратятся. Однако именно такие признаки указывают, что с коробкой существуют проблемы и, возможно, потребуется ремонт. Косвенные показатели неполадок с ТСМ-блоком:

• рывки во время движения, дерганья при смене передач;
• нет индикации номера передачи на панели приборов;
• невозможность включить заднюю скорость;
• не всегда включается спорт-режим;
• плавают обороты;
• не запускается двигатель.

Если вы стали наблюдать один или несколько из вышеперечисленных признаков, не затягивайте с посещением сервиса. Все может усугубиться очень быстро. В конце-концов можно попасть на дорогостоящий ремонт.

Так как собственной системы охлаждения такая трансмиссия не имеет, при умеренной езде коробка достаточно охлаждается циркуляцией воздуха, однако затяжная езда при повышенных нагрузках приводит к перегреву и дальнейшему ремонту. При этом может перегореть электродвигатель или сгореть электронные компоненты на плате управления. Некоторые владельцы «Фордов Фокус» наблюдали проявление таких проблем уже на 30–40 тыс. км пробега. Ресурс первых модификаций ТCM-модуля относительно небольшой, об этом не стоит забывать, покупая подержанный автомобиль.

Продолжительная езда со сбоящим модулем не только доставляет дискомфорт, но в конечном итоге может привести к износу фрикционов. Чем дольше продолжать эксплуатировать машину с такой неисправностью, тем дороже может стоить ремонт и восстановление. Если загорелся индикатор CHECK и при считывании сканером выдается ошибка с кодом Р186D00, это прямо указывает на сбои в функционировании привода сцепления или на ошибку сигнала блока TCМ.

Есть ли возможность сделать ремонт неисправному модулю ТСM или его надо менять полностью? Все зависит от того, какова поломка. Если вышел из строя электродвигатель, то ему может сделать ремонт специалист по электромоторам. Электронную плату тоже возможно оживить, но с этим справится только толковый электронщик. К сожалению, в столице таких мастеров можно сосчитать по пальцам.

Перегоревшие дорожки реанимировать практически нереально, и целесообразнее будет купить новую плату. Новый блок TCM обойдется примерно в 25–30 тыс. рублей. Восстановленный или б/у модуль возможно купить за 10 тыс. рублей. Стоимость ремонта – 1500–2500 руб.
