Порядок замены предохранителей в Focus 2
Теперь вы знаете, где находятся предохранители на Форд Фокус 2 и можете своими руками устранить базовые неисправности электропроводки автомобиля. Но для этого нужно понимать порядок действий
Он простой, но важно выполнить все задачи правильно
Для правильного ремонта электрики учитывайте такой порядок действий:
- Заглушите автомобиль и проверьте, чтобы ключ зажигания не был вставлен в замок. Выключите все электрические приборы. Лучше всего снять клеммы с аккумулятора на время выполнения работ.
- Доберитесь до блока предохранителей в салоне или в подкапотном пространстве, аккуратно изучите особенности его установки и возможности открыть крышку.
- Для блока под капотом с помощью плоской отвертки аккуратно подденьте верхнюю крышку и снимите ее. Для салонного блока просто рукой откиньте крышку, отщелкнув защелку.
- Прочтите в инструкции, какой именно предохранитель отвечает за нужный вам элемент электрической проводки. Найдите его по номеру или месту расположения.
- С помощью пластиковых щипцов специального типа захватите предохранитель и аккуратно тяните его на себя с пошатывающими движениями.
- Осмотрите устройство, убедитесь в том, что оно сгорело. Установите на место старого вышедшего из строя предохранителя новый, который будет выполнять поставленные задачи.
- Соберите блок обратно, закройте крышку, убедитесь в том, что все защелки введены в зацепы. Проверьте работу устройств с новым предохранителем.
Не стоит менять никакие реле и прочие детали электрической системы при запущенном двигателе или включенном зажигании. Это может привести к тому, что в момент установки нового элемента в блок произойдет подача чрезмерно высокого напряжения, проводка оплавится или даже загорится.
Схема расположения блока предохранителей и реле Ford Focus2 рестайлинг: значение и замена
Иногда при замене или установке дополнительного оборудования в автомобиль происходят проблемы с электрикой. Бывает предохранители выходит из строя и по другим причинам. В любом случае вы должны знать схему расположения блока предохранителей в Ford Focus2 рестайлинг и их значение, чтобы уметь заменить их своими руками. Данную инструкцию вы можете добавить в закладки или распечатать.
Важно отметить меры безопасности: запрещено заменять перемычки и предохранители на не соответствующие по силе тока, не заменяйте на самодельные или уже отремонтированные ранее комплектующие. В противном случае риск замыкания и возгорания повышается в разы
В автомобиле Ford Focus 2 рестайлинг предохранители и реле находятся в двух местах: под капотом и в салоне. Основная часть из них сконцентрирована в салоне. Рассмотрим по порядку.
Снятие и замена штатной магнитолы Ford Focus 2 своими руками
Расположение предохранителей под капотом Ford Focus 2 рестайлинг
Расположение блока предохранителей в Ford Focus 2 рестайлинг
Открываем крышку блока и видим предохранители
Переворачиваем крышку блока и видим значения и силу тока каждого предохранителя
Номера предохранителей Ford Focus 2 рестайлинг
Таблица значений предохранителей под капотом Ford Focus 2 рестайлинг
Расположение предохранителей в салоне Ford Focus 2 рестайлинг
Предохранители находятся со стороны бардачка
Чтобы снять крышку — просто потяните ее вниз
Выкручиваем фиксаторы блока
Движением вниз вытаскиваем блок предохранителей
Схема предохранителей в салоне Ford Focus 2 рестайлинг
Таблица значений предохранителей в салоне Ford Focus 2 рестайлинг
Замена предохранителей на Ford Focus 2
Прежде всего нужно определить какой предохранитель неисправен, затем менять. Как правило у сгоревшего предохранителя разорвана перемычка(как у лампочки волосок). Используйте вышеуказанную информацию и видео ниже. Для безопасного извлечения предохранителя применяйте пластмассовые щипцы.
automas.ru
Местонахождение предохранителя прикуривателя
Чтобы добраться до прерывателя цепи розетки в автомобиле Ford Focus 2, требуется выполнить следующие действия:
Заглушить мотор Ford Focus и выключить зажигание.
Снять декоративную пластмассовую полочку под бардачком, потянув её вниз.
Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки
В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом
Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.
Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити внутри прерывателя цепи. Если нить цела, значит, устройство рабочее, если оборвана – подлежит замене. В случае её перегорания, необходимо найти и устранить причину выхода из строя плавкой вставки и лишь тогда произвести замену. Запрещается заменять предохранители самодельными перемычками или устройствами с отличающимся номиналом силы тока. Это способно привести к повреждению электроприборов Форд Фокус или даже к возникновению пожара.
Привод
Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки
Предохранитель бензонасоса форд фокус 2
ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ
Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор системы охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.
Предохранитель, защищающий силовые цепи стартера и генератора
Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева, в моторном отсеке, а второй — под вещевым ящиком панели приборов. На клемме проводов, подсоединяемой к «плюсовому» выводу аккумуляторной батареи, установлен предохранитель (150 А), защищающий силовые цепи стартера и генератора.
Монтажный блок в моторном отсека

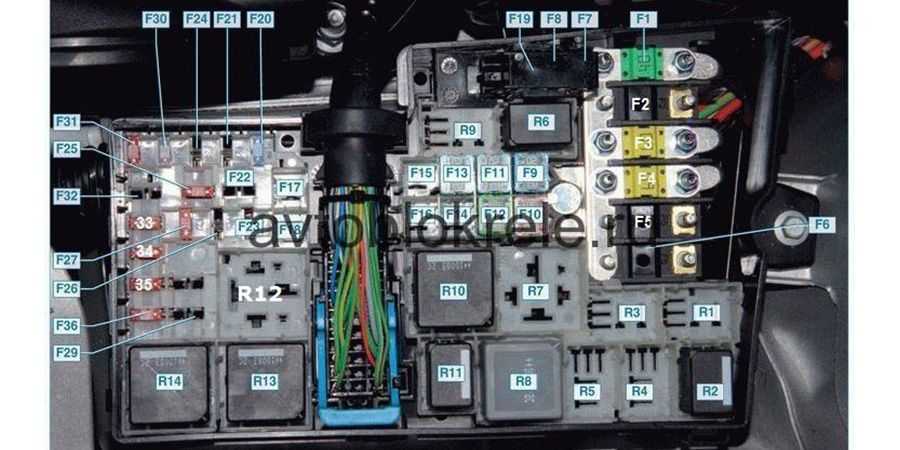

Монтажный блок в моторном отсеке: F1-F36 — предохранители; R1-R14 — реле
Монтажный блок в салоне
Монтажный блок в салоне автомобиля: F100-F143 — предохранители; R15 — не используется; R19 — реле топливного насоса
ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ
Работу проводим при выходе из строя предохранителей и реле. При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи. Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…
…нажав пластмассовую защелку…
…снимаем крышку монтажного блока. На обратной стороне крышки закреплен пинцет для снятия предохранителей и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.
Пинцетом извлекаем предохранитель. Заменяем перегоревший предохранитель новым. Предохранитель большого размера вынимаем из блока рукой.
Реле вынимаем из блока рукой…
…и заменяем его новым. Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе). Устанавливаем на место крышку монтажного блока. Для замены предохранителей и реле монтажного блока в салоне, под вещевым ящиком…
…поворачиваем против часовой стрелки два фиксатора…
…и, сдвинув монтажный блок на себя, опускаем его.
Пинцетом из монтажного блока в моторном отсеке вынимаем перегоревший предохранитель. Реле из блока извлекаем рукой. Предохранитель и реле заменяем новыми. Устанавливаем монтажный блок на место.
Блок под капотом
Он находится с левой стороны под защитной крышкой.
Расположение блока под капотом
Фото — пример
Пример актуальной схемы на обратной стороне защитной крышки.
Схема
Описание предохранителей
| F1 | 40/60А Электрический двигатель вентилятора системы охлаждения |
| F2 | 80А Усилитель руля |
| F3 | 60А Монтажный блок реле и предохранителей в салоне |
| F4 | 60А Монтажный блок реле и предохранителей в салоне |
| F5 | 80А Кондиционер с ручным или автоматическим управлением |
| F6 | 60А Резерв |
| F7 | 30А Насос гидравлического блока АБС |
| F8 | 20А Клапаны гидравлического блока АБС |
| F9 | 20А Контакты и обмотка главного реле |
| F10 | 30А Электрический двигатель вентилятора отопителя (предохранитель печки) |
| F11 | 20А Выключатель зажигания |
| F12 | 40А Силовая цепь реле зажигания |
| F13 | 20А Стартер |
| F14 | 40А Обогрев ветрового стекла — правый элемент |
| F15 | 30А Реле вентилятора системы охлаждения |
| F16 | 40А Левый элемент обогрева ветрового стекла |
| F17 | 30А Резерв |
| F18 | Резерв |
| F19 | 10А Блок управления системы АБС |
| F20 | 15А Звуковой сигнал |
| F21 | 20А Дополнительный отопитель |
| F22 | 10А Блок управления усилителем рулевого управления |
| F23 | 30А Насос омывателя фар |
| F24 | 15А Резерв |
| F25 | 10А Обмотка реле обогрева ветрового стекла |
| F26 | 10А Автоматическая коробка передач |
| F27 | 10А Муфта компрессора кондиционера |
| F28 | 10А Резерв |
| F29 | 10А Система раздельного климат — контроля |
| F30 | 3А Блок управления двигателем, блок управления автоматической коробкой передач |
| F31 | 10А Система зарядки аккумуляторной батареи |
| F32 | 10А Блок управления автоматической коробкой передач, датчик положения селектора |
| F33 | 10А Подогрев датчиков концентрации кислорода |
| F34 | 10А Форсунки, катушка зажигания |
| F35 | 10А Система управления двигателем |
| F36 | 10А Блок управления двигателем |
Назначение реле
| R1 | Реле включения запрещения запуска |
| R2 | Реле звукового сигнала |
| R3 | Реле фонарей заднего хода |
| R4 | Резерв |
| R5 | Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей, Реле нагревателя топлива — дизель |
| R6 | Основное реле |
| R7 | Реле обогревателя ветрового стекла |
| R8 | Реле зажигания |
| R9 | Реле омывателя фар |
| R10 | Реле вентилятора отопителя |
| R11 | Реле компрессора кондиционера |
| R12 | Реле электро двигателя вентилятора системы охлаждения, реле свечей накаливания |
| R13 | Реле стартера |
| R14 | Реле вентилятора системы охлаждения, Электрический двигатель вентилятора |
