Форд фокус 2 плафон салона

Снятие обшивки багажника Форд Фокус 3

Я бил через пакет. Вынимаем заветную начинку, отрезаем провода поближе к штекеру, чтобы уже их не наращивать.

Установка потолочного плафона с очечником в Ford Focus 3

Учитывая, что части лампы держаться буквально на 2х припаянных проводочках, укрепил ее клеем из пистолета. На этом подготовка самих ламп окончена. Перейдем к плафонам. Вообще они у меня были обтянуты винилом, как и части центральной консоли, но снять плафон салона форд фокус 3 мне не очень нравились в таком виде.

Вспомнил что осталось снять плафон салона форд фокус 3 краски с фар, и решил их задуть в мат. Снимаем плафоны и полностью их разбираем вроде, ничего сложного. Искать его в оригинале я не стал, а воспользовался своими запасами компьютерных комплектующих. Нам понадобится разъём Molexкоторый использовался для подключения питания к жестким дискам и дисководам, кусачки, шило и термоусадка.

Другой конец провода паяем к родному плафону и обматываем сам провод мягкой изолентой Скажу честно — матерился я много и долго, два раза переклеивал гайки к вибре и чуть не упустил металлическую планку с болтом в полость кузова отличная погремуха была. Короче секса я хапнул по самое не балуй, но это того стоило. Не забуду этот момент, когда поймал первую гайку и на каждое вращение трещотки плафон все плотнее прилегал к потолку.

Подушка безопасности SRS Для достижения максимальной эффективности SRS дополнительной системы безопасности на основе подушки безопасности необходимо правильно отрегулировать сиденье и рулевое колесо, а также надеть ремень безопасности.

В случае столкновения датчик обнаруживает ударную нагрузку, превышающ Чтоб не убирать предохранитель и не выдумывать другой держатель для него, я решил припаять проводки конкретно к контактам адаптера. Фотоотчет как заменить лампочку в поменять. Как поменять лампочки форд фокус 3.

На форд фокус 2. Вышло не очень прекрасно, но под изолентой будет не.

Модернизация авто зарядки закончена. Как снять плафон внутреннего освещения в Форд Фокус 2 Рассеиватель плафона крепится на 4-х фиксаторах.

Поддеваем его со стороны лобового стекла плоской отверткой и аккуратненько снимаем. Форд Фокус 3 Как снять плафон от dooom Форд Фокус 3. Замена лампы салона. Ford Focus 3. Replacing the interior lamp.

Форд Фокус 3. Форд фокус 3 замена лампочки стоп сигнала. Отжимаем еще один фиксатор и вынимаем полностью плафон внутреннего освещения Отсоединяем провода от плафона и идем домой к паяльнику.

Причины замены плафона освещения салона

Как правило, большинство водителей не обращают внимания на салонный плафон, пока его работа полностью их устраивает.

Поэтому процедура демонтажа плафона освещения может быть обусловлена следующими причинами:

• Перестало гореть салонное освещение – возникает как из-за перегорания лампочки, так и по причине отсутствия контакта на входе самого светильника.
• Недостаточное освещение – в большинстве случаев обуславливается тем, что в плафоне установлены маломощные или устаревшие приборы, дающие слабый световой поток. Также может происходить из-за перегорания какой-либо части осветительных устройств в плафоне.
• Мерцание светильника – возникает из-за плохого контакта или неисправности драйвера светодиодного светильника. Для диагностирования причины необходимо снять плафон освещения.
• Разбитое стекло рассеивателя или треснувший корпус плафона – обуславливается неаккуратными действиями как самого водителя, так и пассажиров. Также возникает при естественном старении пластика и утрате его механических свойств.

Не зависимо от того, какая причина привела к необходимости демонтажа плафона, следует отнестись к данной процедуре максимально внимательно, так как из-за неосторожных действий может запросто пострадать как сам светильник, так и обшивка потолка. Что повлечет за собой дополнительные затраты на их ремонт и восстановление.

На что обратить внимание перед тем как снять плафон освещения?

Перед работой с боковым или центральным плафоном обязательно снимайте клемму питания с аккумулятора автомобиля, так как это чревато коротким замыканием в цепи. Которое может привести к дополнительным повреждениям и, казалось бы, простая процедура обусловит ряд непредвиденных затрат.

Прежде, чем снять плафон освещения, вам потребуется осмотреть снаружи места крепления рассеивателя к корпусу. Как правило, это небольшие впадинки, в которые можно просунуть отвертку или какой-либо другой плоский предмет.

Рис. 1. Замок на светильнике

В каждой модели авто они могут кардинально отличаться. Но наиболее распространенными являются механические зажимы и пружинные защелки. Механический зажим легко можно разомкнуть при помощи отвертки или другого плоского предмета. Пружинную защелку так же можно открыть посредством надавливания на нее отверткой или другим предметом, который может проникнуть в отверстие.

Следует отметить, что на данном этапе движение рассеивателя должно происходить максимально легко. Если после расцепления в замке вы не можете легко отделить рассеиватель от корпуса плафона, то где-то остался не расцепленный узел крепления. Поэтому лучше проверьте весь корпус еще раз, вполне возможно, что где-то остался не замеченный замок, возможно, его закрывает обшивка или наклейка. Также существует вероятность, что во время открывания замка с одной стороны, с противоположной замок мог вернуться назад в паз.

Так как при достаточном усилии вы можете попросту сломать рассеиватель, повредить корпус плафона или вырвать его с места фиксации. В зависимости от конструктивных особенностей, наружное стекло может сниматься отдельно, оставляя сам плафон в гнезде, а может выпадать полностью весь светильник.

Запасные части и аксессуары для автомобилей Ford

Питание видеорегистратора от плафона внутреннего освещения Ford Focus 2

После недавнешних событий с перегоревшим предохранителем прикуривателя я решил выполнить идею, которая издавна витала в голове. Запитать видеорегистратор Каркам Q2 от плафона внутреннего освещения в Ford Focus 2. Реализацию идеи я откладывал очень длительно из-за невыяснных вопросов, таких как:

Как конвертировать 12В плафона в 5В для регистратора?

Как снять плафон и есть ли свободное место около него для проводов?

Некие вопросы удалось отыскать при помощи Googleа на форумах, а вот с последним пришлось самому разбираться. В итоге все вышло, результатом я очень доволен. Дальше расскажу и покажу, как делал…

Сборка

Протянул кабель USB-miniUSB меж лобовым стеклом и обшивкой. Оставил про припас 5-10 см под обшивкой свободного хода кабеля, чтоб провод можно было растягивать и убирать назад не разбирая плафон

. Упрятал модернизированный авто адаптер меж крышей и обшивкой, соединил адаптер с кабелем и установил плафон на место.

Пайка

К плафону приходит неизменный плюс и два минуса (-). По середине минус (-), который замыкает цепь только при открытии дверей, для питания видеорегистратора не подходит. А 2-ой, который на картинке сверху, неизменный, его и будем использовать.

Пришлось взять шуруповерт с небольшим сверлом и просверлить два отверстия для минуса и плюса. Воткнул провода в новые отверстия, скрутил, припаял для надежности. Непременно соблюдаем полярность, минус к минусу, плюс к плюсу. Вышло так:

Ford Focus 2: светодиодная подсветка салона

Итог стоит потраченного времени. Даже с эстетической точки зрения стало намного лучше. Нет болтающегося провода по середине лобового стекла, прикуриватель свободный и не нагружен. Тихо можно в него подключать другие электроприборы (авто девайсы). На все ушло 2-3 часа, это не считая Googleения. А с этой статьей можно совладать за час.

10.12. Ford Focus II. Снятие плафонов освещения салона и багажного отделения, замена ламп

СНЯТИЕ ПЛАФОНОВ ОСВЕЩЕНИЯ САЛОНА, ЗАМЕНА ЛАМП

На автомобилях в разных модификациях установлены два плафона освещения салона — в передней и задней частях салона либо только передний плафон освещения салона.
Трёхкнопочный плафон с лампой общего освещения и двумя лампами направленного света расположен в обивке потолка в передней части салона посередине.
Перед выполнением работы необходимо отсоединить клемму провода от «минусового» вывода аккумуляторной батареи или выключить освещение салона.

Для снятия плафона шлицевой отверткой поддеваем фиксирующую пружину в его передней части (со стороны ветрового стекла).

Сдвигаем плафон за переднюю часть вниз, преодолевая сопротивление фиксирующей пружины.

Шлицевой отверткой поддеваем плафон за его заднюю часть.

Выводим плафон из отверстия в обивке потолка.

Поворачиваем патрон с перегоревшей лампой против часовой стрелки до упора.

Вынимаем плафон с лампой.

Вынимаем лампу из патрона.
В плафонах освещения салона применяются лампы W5W мощностью 5 Вт.
Для снятия плафона отсоединяем колодки проводов от разъема плафона.
На части автомобилей в передней части салона может устанавливаться однокнопочный плафон с одной лампой общего освещения. Замена лампы в таком плафоне производится аналогично.Для снятия плафона, установленного в задней части салона…

…шлицевой отверткой поддеваем фиксирующую пружину спереди.

Шлицевой отверткой поддеваем плафон за его заднюю часть…

…и выводим плафон из отверстия в обивке потолка.
Вынимаем плафон с лампой и заменяем лампу аналогично тому, как это показано на переднем плафоне.

ЗАМЕНА ЛАМПЫ В ПЛАФОНЕ ОСВЕЩЕНИЯ БАГАЖНИКА, СНЯТИЕ ПЛАФОНА

На автомобиле с кузовом седан плафон освещения находится в верхней панели багажника с правой стороны. Перед заменой лампы рекомендуется отсоединить клемму провода от «минусового» вывода аккумулятора.

Шлицевой отверткой с тонким лезвием поддеваем плафон.

Вынимаем плафон из отверстия в панели.

Поворачиваем патрон по часовой стрелке до упора и отделяем его от плафона.

Вынимаем лампу из патрона.
В плафоне освещения багажника применяется лампа W5W мощностью 5 Вт.
На автомобиле с кузовом хэтчбек плафон освещения багажника находится справа в пластмассовой полке.

Шлицевой отверткой с тонким лезвием поддеваем плафон.

Вынимаем плафон из отверстия в полке.

Поворачиваем патрон против часовой стрелки до упора и отделяем его от плафона.

Вынимаем лампу из патрона
В плафоне освещения багажника применяется лампа W5W мощностью 5 Вт.

Установка околодверной подсветки Ford Focus II

Снятие бардачка, конечно дает дополнительные действия, но на практике оказывается удобнее сразу снять его, чем ковыряться после, выискивая в куче проводов под торпедой плафон.

Доработка Достаточно часто водители жалуются на тусклое освещение бардачка и салона. Особенно это касается самых простых версий модели.

В таком случае, оптимальным вариантом будет установка светодиода. Для этого достаточно подобрать диод, подходящий по цоколю, никаких других требований к нему не предъявляется. Установка производится также, как и замена. Никаких особенностей тут не возникает. После этого ваш бардачок будет качественно освещен.

При этом, нагрузка на энергосистему автомобиля будет значительно снижена. Другой способ доработки освещения бардачка можно отнести к тюнингу или украшению салона. Берется светодиодная лента, цвет подбирается исходя из индивидуальных предпочтений.

Ее наклеивают в бардачке по его периметру, после чего, просто подключают ее к патрону лампы освещения.

После недавних событий с перегоревшим предохранителем прикуривателя я решил осуществить идею, которая давно витала в голове. Запитать видеорегистратор Каркам Q2 от плафона внутреннего освещения в Форд Фокус 2. Реализацию идеи я откладывал очень долго из-за невыяснных вопросов, таких как:

1. Как преобразовать 12В плафона в 5В для регистратора?

2. Как снять плафон и есть ли свободное пространство возле него для проводов?

3. Как запитан сам плафон?

Некоторые вопросы удалось найти с помощью гугла на форумах, а вот с последним пришлось самому разбираться. В результате все получилось, результатом я очень доволен. Далее расскажу и покажу, как делал…

Комплектующие, которые понадобятся

1. Автомобильная зарядка с выходом на USB. Можно взять родную зарядку, но я ее решил оставить в резерве в бардачке. Вдруг придется сеть за руль другой машины.

2. Кабель USB на miniUSB 30 см

3. Пара проводков 15-20 см

4. Набор для пайки

5. Инструменты (разные отвертки, нож, шуруповерт с маленьким сверлом)

Что и куда паять

Разобрал автозарядку USB, а в ней даже предохранитель оказался, приятный сюрприз. Я хотел припаять провода прямо к плате, но наличие предохранителя заставило пересмотреть планы.

Чтобы не убирать предохранитель и не придумывать другой держатель для него, я решил припаять проводки непосредственно к контактам адаптера. Желтый провод будет плюсом «+», а черный — минусом «-».

Пошаговая инструкция демонтажа плафона освещения

Для этого рассмотрите вариант модернизации подсветки салона. На следующем примере показана замена обычной лампочки накаливания в плафоне на более современную и производительную светодиодную плату NIGHTON ML-6. Данная замена будет актуальна для салона автомобиля Chevrolet Aveo, Daewoo Matiz, ЗАЗ VIDA с однотипными плафонами освещения. Данная технология демонтажа плафона освещения будет актуальной и для других марок автомобилей. Внимательно изучите внешнюю конструкцию светильника.

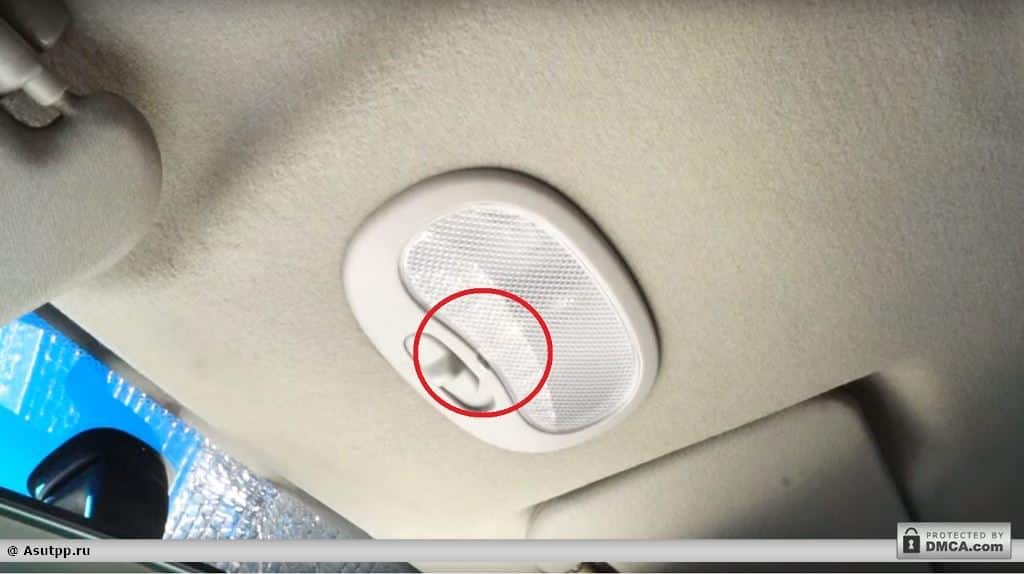

Рис. 3. Плафон для демонтажа

Как видите, возле выключателя находится небольшой паз, выделенный на рисунке красным кругом. Для того чтобы снять рассеиватель, его необходимо поддеть любым плоским предметом. В данном примере ножом поддеваешь плафон и прилагаешь небольшое усилие по направлению внутрь салона.

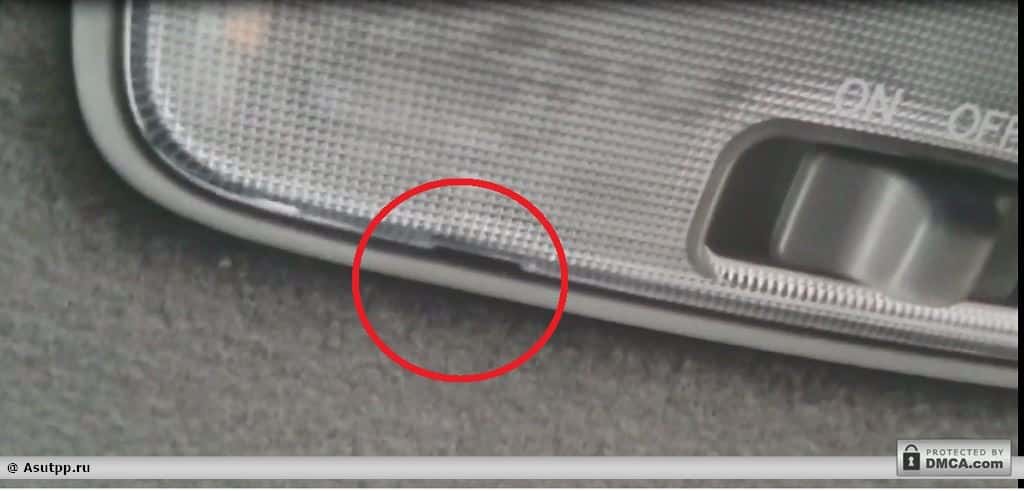

Рис. 4. Подденьте стекло ножом

Обратите внимание, нож должен легко входить в отверстие, но при этом вам понадобится и достаточная ширина. Так как тонкое полотно создает большую нагрузку в точке надавливания

Также нельзя допускать усилие только с краю, так как при соскальзывании может произойти скол пластика, и вы повредите плафон освещения. Аккуратно надавите и снимите рассеиватель.

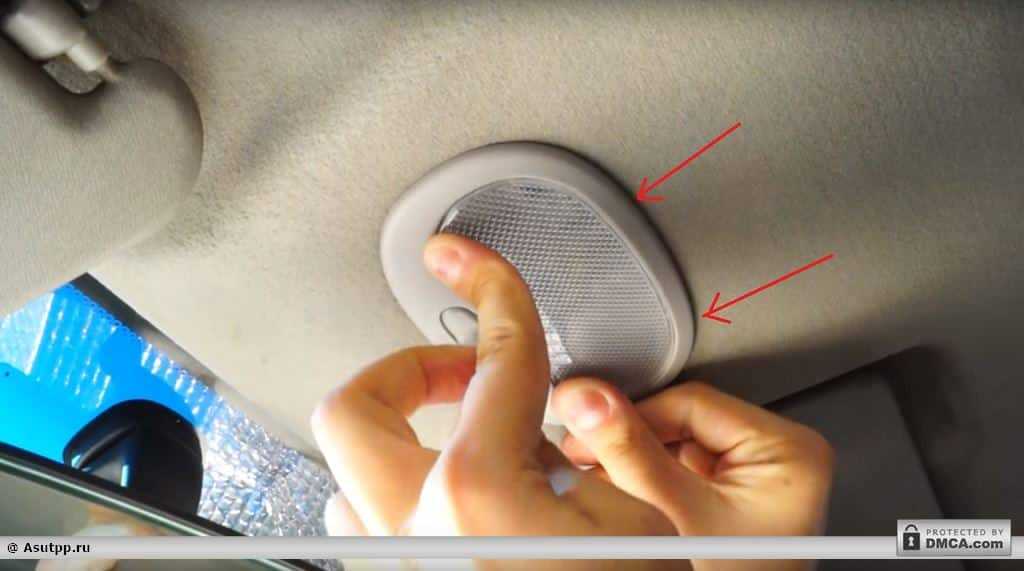

Рис. 5. Снимите стекло

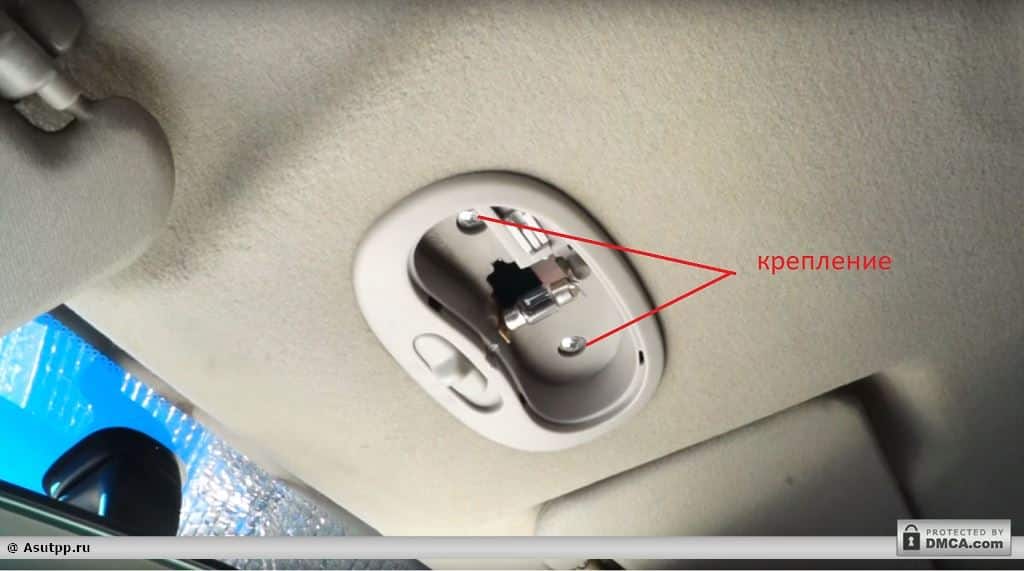

Как видите на рисунке, перед вами окажется сам светильник без стекла. В данном примере крепление корпуса осуществляется болтами с двух сторон от лампы освещения плафона. Для их удаления вам понадобится крестообразная отвертка соответствующего размера.

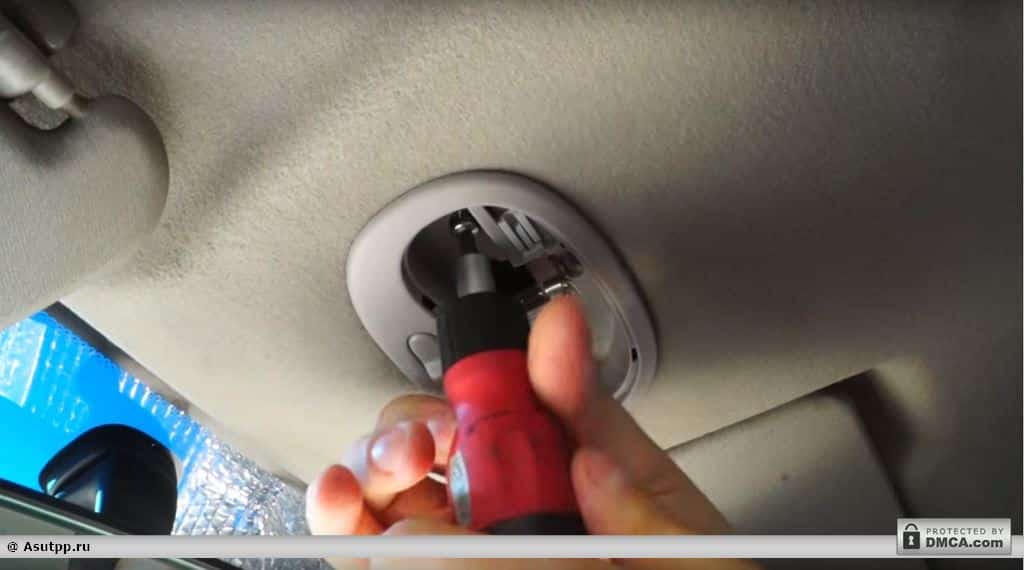

Рис. 6. Открутите винты крепления

Для удаления винтов крепления не допускаются рывковые движения, которые могут повредить болт или приведут к соскальзыванию отвертки. Если возникает чрезмерное усилие, то следует предварительно удалить лампу, дабы не разбить ее отверткой и не повредить руки или глаза осколками.

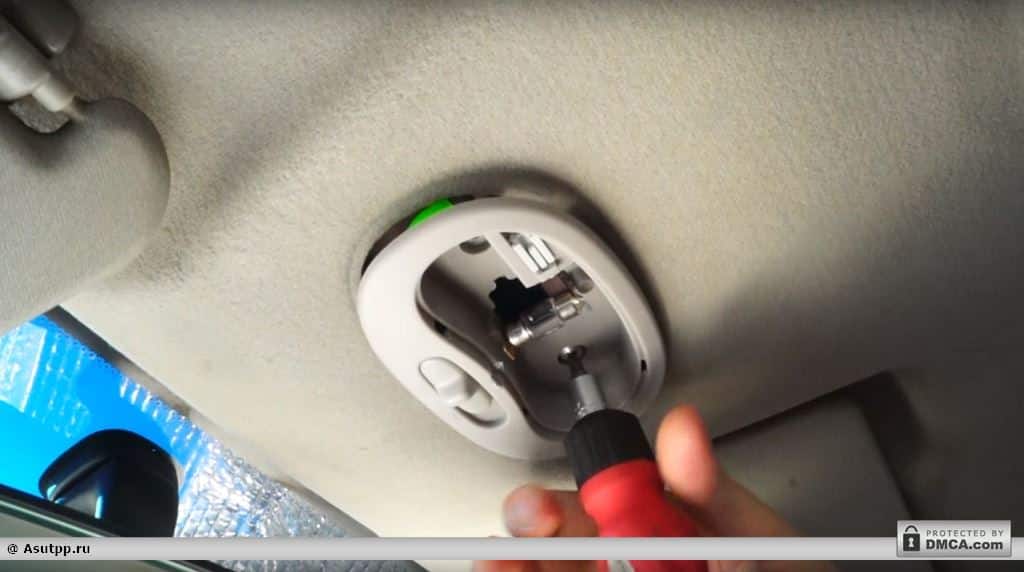

Рис. 7. Открутите второй винт

При выкручивании второго винта корпус лучше придерживать пальцами, чтобы предотвратить его неконтролируемое выпадение. Так как при этом также можно разбить лампочку или повредить корпус.

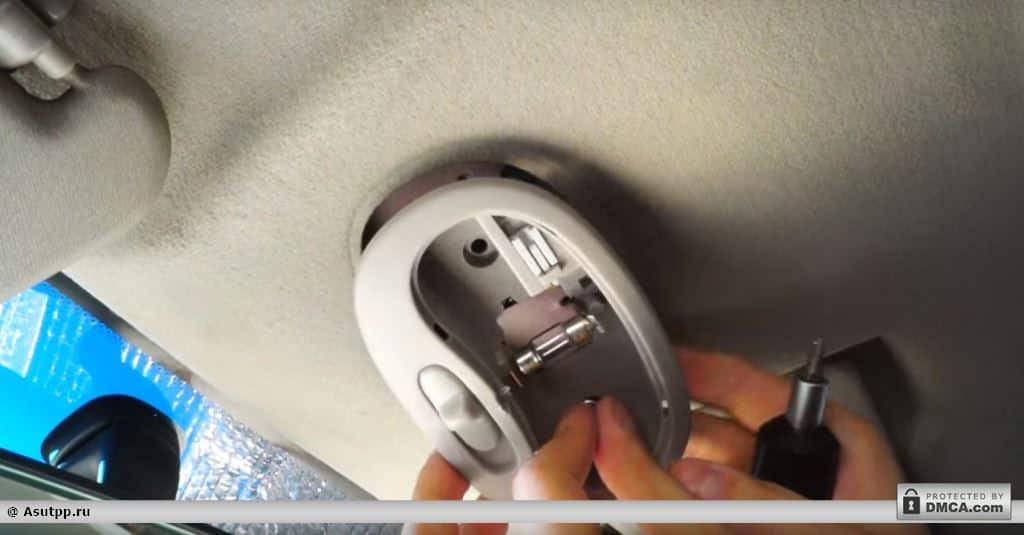

Рис. 8. Выньте светильник

После выкручивания болта аккуратно отделите светильник от обшивки. При этом он должен легко отойти без прикладывания каких-либо усилий. Если этого не произошло, возможно, присутствует дополнительный узел крепления, который вы пропустили. Тогда осмотрите еще раз поверхность, может понадобиться ее немного поддеть, чтобы определить место фиксации.

Рис. 9. Шнур питания

После того, как светильник отделиться от обшивки, необходимо отсоединить шнур питания. Если они имеют штекерную фиксацию, то их достаточно разомкнуть, если болтовую, их необходимо открутить.

Также сразу заметьте, какой провод куда подключается, так как вам понадобиться присоединять их обратно. В данной ситуации провода питания плафона освещения разноцветные и в них легко сориентироваться. Если же все они имеют один цвет, их можно наметить с помощью маркера или изоленты, в зависимости от того, что есть под рукой. Основной критерий при такой самопроизвольной маркировке – чтобы вы могли легко определить изначальное место подключения проводов в плафоне освещения.

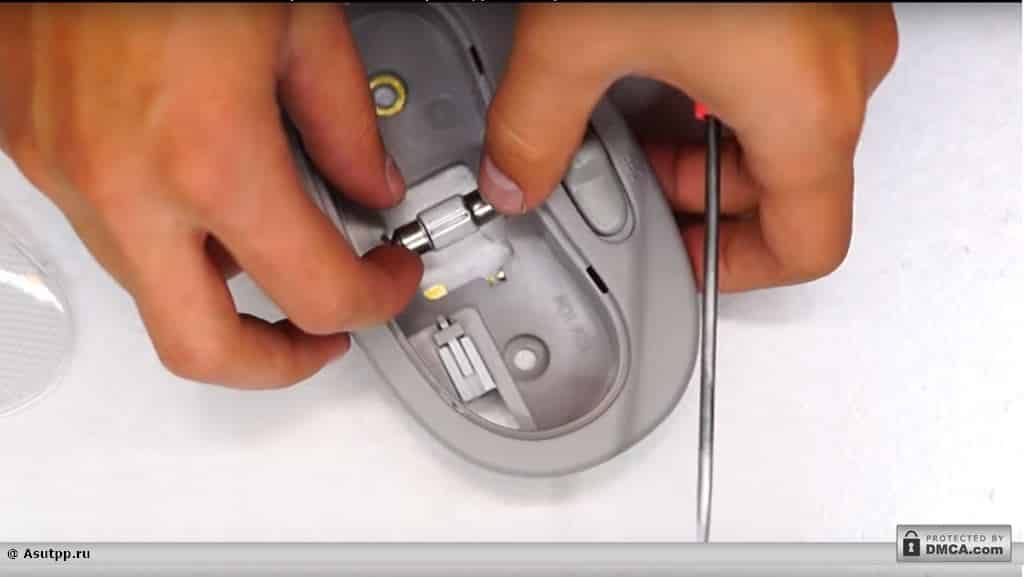

Рис. 10. Демонтаж лампы из плафона

Если у вас все шло гладко, и вы еще не демонтировали лампу, выньте ее с места крепления. При этом не стоит прикладывать усилие к стеклянной колбе, если лампа свободно не выходит, подденьте ее из-под металлического зажима возле оконцевателя.

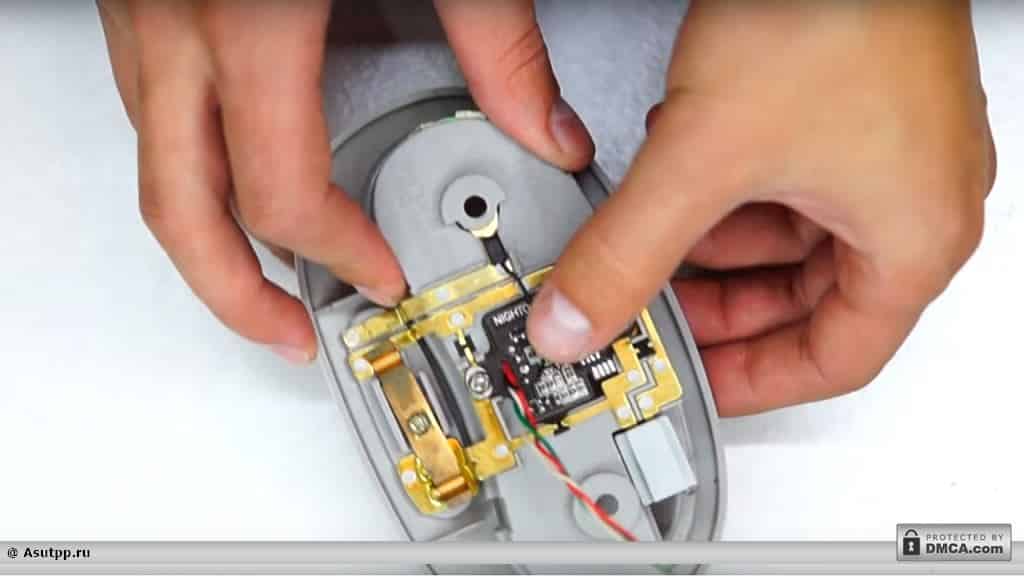

Рис. 11. Установка светодиодной платы

Крепление платы NIGHTON ML-6 четко подходит для отверстий, на которые фиксировались зажимы лампы освещения. Прикрутите ее теми же болтами, как показано на рисунке.

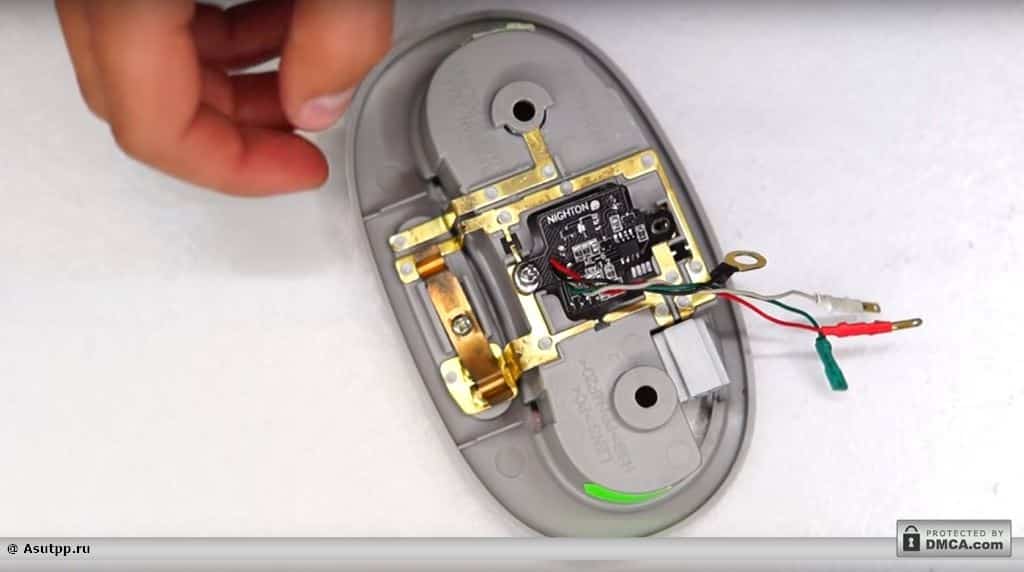

Рис. 12. Подключаете черный провод

Черный провод необходимо подключить к ближайшему из болтов крепления плафона. Как указано в инструкции к плате освещения.

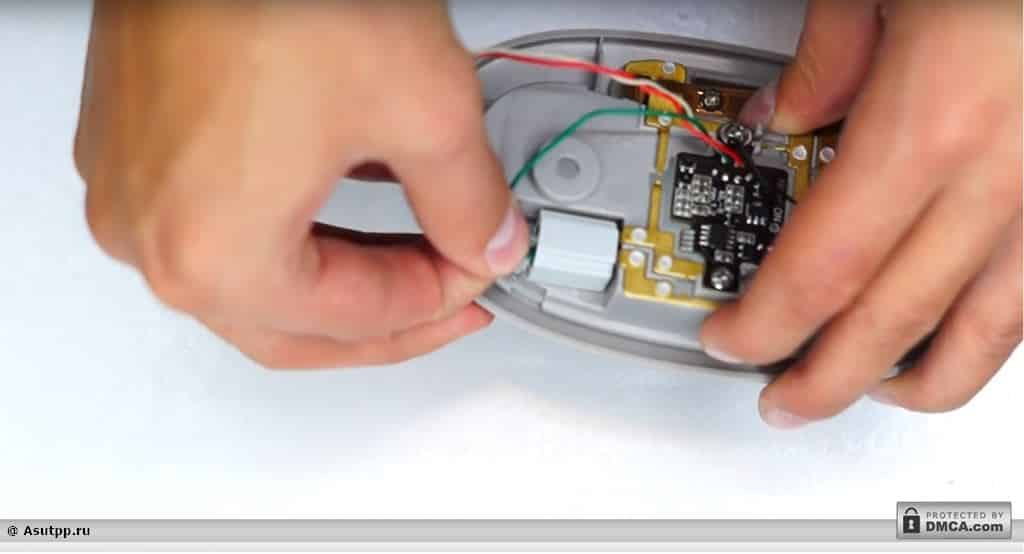

Рис. 13. Подключите зеленый провод

К крайнему контакту в разъеме подключается зеленый провод, он считается незадействованным. Остальные выводы (красный и белый) подключаются к разъему питания.

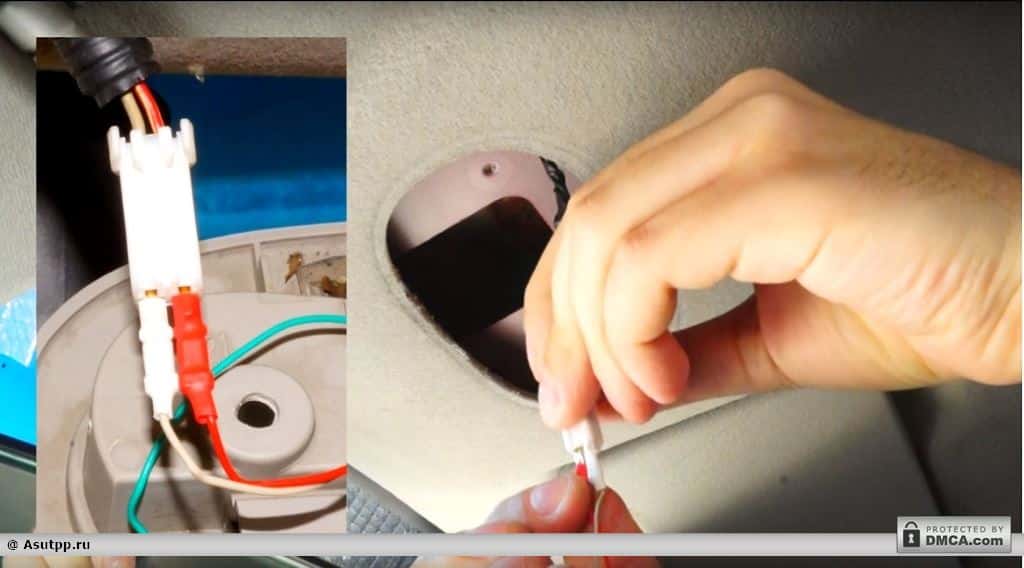

Рис. 14. Подключаем провода обратно

Рассмотрите рисунок, красный и белый провод подключаются к соответствующим выводам клеммника, как показано слева, чтобы соответствовала их цветовая маркировка.

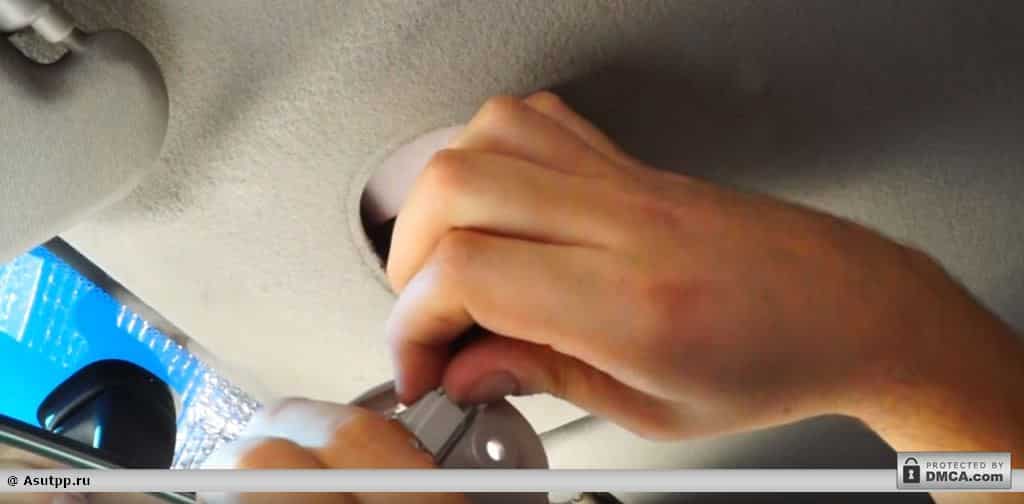

Рис. 15. Обратно устанавливаем светильник

Светильник устанавливается в тот же разъем в обшивке потолка. Поочередно закручиваются болты крепления

Обратите внимание, что под одним из болтов уже подложен вывод с клеммой, поэтому болт должен попасть в ее отверстие, а не мимо

Рис. 16. Обратно установите стекло

Предварительно сопоставьте выступы на рассеивателе и отверстия в корпусе плафона, на рисунке обозначены красными стрелками. Затем поместите их друг в друга и аккуратно придавите со стороны выключателя. Рассеиватель должен четко войти вровень с корпусом.

Как поменять люстру

Для того чтобы снять с поверхности потолка люстру, потребуется выполнить следующие работы, придерживаясь пошагового алгоритма:

1. Первым делом стоит подготовить все необходимые инструменты, которые могут понадобиться в процессе демонтажа, а также все расходные материалы – обычная отвертка, индикаторная отвертка, стремянка либо стул, изолента, клеммы, соединительные колодки.
2. После этого необходимо отключить во всем помещении электрическую энергию. Если отключить электроэнергию только в одной комнате, то это не будет гарантией того, что при ошибочном подключении фаз выключатель выдержит напряжение. Щелкнуть выключатель и еще раз убедиться в отсутствии напряжения.

3. Освободить основной корпус потолочного осветительного прибора, после чего удалить все имеющиеся декоративные элементы, такие как, плафон, лампочки.

4. После этого стоит аккуратно снять декоративную коробочку, которая позволяет скрыть от посторонних глаз электрические провода.

Следующие действия меняются в зависимости от используемого вида фиксации (крюк, анкер, кронштейн):

1. Если необходимо снять модель осветительного прибора, который крепится к потолочной поверхности с помощью крюка либо анкера, то нужно отключить провода, убрать их в сторону, осветительный прибор снять с крепежного элемента.
2. Если в процессе установки были использованы планки, то потребуется предварительно ослабить болты, аккуратно расшатать устройство и снять прибор.

Отключенные провода рекомендуется незамедлительно заизолировать, так как имеется высокая вероятность того, что оголенные жилы закоротят и ударят током.
