Бензонасос автомобиля «Форд Фокус»: производители, месторасположение и причины выхода из строя

Бензонасос является основным узлом системы подачи топлива. Практически любая его неисправность приводит к остановке двигателя.

На автомобили «Фокус» первых поколений устанавливались стандартные топливные насосы. Начиная с 2007 года, производитель начал комплектовать машины устройствами с функцией аварийного отключения. Эта функция активируется в момент аварии и полностью прекращает подачу топлива в систему.

Производители

На новых автомобилях «Форд Фокус» установлены бензонасосы фирмы Visteon. Это американская корпорация, производящая и поставляющая комплектующие практически для всего семейства автомобилей «Форд». Сейчас представительства Visteon работают и в России, поэтому автовладельцы «Фокус» всегда смогут приобрести необходимую запчасть в оригинальном исполнении.

На корпусе оригинального топливного насоса обязательно должна иметься жёлтая наклейка производителя

Из неоригинальных комплектующих рекомендуют покупать топливные насосы производства фирм Mesmer и Era. Они достаточно надёжны и стоят гораздо ниже, чем Visteon.

Расположение

Добраться до бензонасоса в автомобиле «Форд Фокус» достаточно сложно. Производитель не предполагал, что российские автовладельцы будут менять его самостоятельно, и установил насос в бензобак.

На автомобиле «Форд Фокус» топливный насос погружен в бензобак

Симптомы неисправностей

Замена бензонасоса, скорее всего, понадобится, если:

• при нажатии на педаль акселератора двигатель начинает работать рывками;

• на холостых оборотах двигатель работает нестабильно, с «провалами»;

• автомобиль не заводится с первого раза;

• расход топлива значительно выше обычного.

Вышедший из строя элемент восстановлению не подлежит, поэтому не стоит пытаться его отремонтировать.

Проверка форсунок «Ford Focus»

Как уже говорилось выше, сбоить может как ЭБУ топливной системы, так и сама форсунка. Для проведения полной диагностики ЭБУ требуется специальное программное обеспечение, которого у рядового автомобилиста просто нет. Поэтому единственным вариантом является диагностика машины в сервисном центре. Программа, подключённая к специальному оборудованию, быстро обнаружит ошибки ЭБУ и исправит их.

Фото: промывка топливных форсунок на специальном стенде

А если проблемы возникли в механической части форсунки, то программа диагностики будет бесполезна. Максимум, что она сможет сделать — это указать, какой именно цилиндр работает неправильно. После этого автовладельцу остаётся лишь заменить вышедшую из строя форсунку на указанном цилиндре, поскольку ремонту эти устройства не подлежат.

Прокачка тормозов с абс форд фокус 2

Присутствие воздуха в тормозных контурах не только снижает эффективность торможения, но и ставит под угрозу безопасность движения, поскольку провал педали тормоза может произойти внезапно и в самый неподходящий момент. Воздух в системе может появиться не обязательно от разгерметизации. В процессе эксплуатации тормозной жидкости она набирает влагу из воздуха, вода закипает быстрее, чем ТЖ, а поэтому испарение воды неминуемо вызывает воздушные пробки. При первых же признаках завоздушивания системы необходимо удалять из неё воздух. Как прокачать тормоза на Форд Фокус 2 и что для этого нужно, будем разбираться вместе.

Общие принципы прокачки тормозов на автомобиле

Прокачка всей системы часто проходит одновременно с заменой ТЖ, у которой есть свой ресурс — два года или 60-70 тысяч км пробега.

Кроме того, воздух нужно выкачивать после ремонта и обслуживания контуров:

• после замены тормозных шлангов;
• замены или ремонта рабочих или главного тормозного цилиндра;
• после замены элементов магистрали тормозной системы, трубок, штуцеров, уплотнителей;
• если воздух попал в контуры в результате падения уровня ТЖ в расширительном бачке.

Симптомы

Явный симптом завоздушивания системы — ватная и неинформативная педаль, которая срабатывает после нескольких нажатий.

В этом случае покупаем литр рабочей жидкости такой же марки, как залита в систему, находим накидной ключ для штуцеров 9/11, прозрачную ёмкость, шланг и ключ на 17 мм для прокачки гидропривода сцепления, если это необходимо.

Фирменная тормозная жидкость. Отечественная «тормозуха» ДОТ-4.

Как прокачать тормоза на втором Фокусе

Для работы нам понадобится напарник. Сперва загоняем машину на смотровую яму или эстакаду, затягиваем ручник.

После этого порядок работы такой:

1. Открываем капот, находим расширительный бачок тормозной системы и привода сцепления.

Чтобы добраться до расширительного бачка, на некоторых моделях придется снять верхнюю декоративную панель.

Откручиваем крышку бачка, для удобства можно демонтировать решётку воздухозаборника, но это не обязательно.

Бачок расположен прямо под воздухозаборником – немного неудобно, но добраться вполне возможно без лишнего демонтажа.

Доливаем полную емкость свежей жидкости, до самой кромки горловины.

Доливаем новую жидкость с помощью воронки и куска шланга.

• Спускаемся под автомобиль и тщательно очищаем каждый штуцер на тормозных суппортах на всех колёсах.
• Удаление воздуха проводится в определённой последовательности, нарушать ее нельзя — сначала прокачиваем суппорт правого заднего колеса, затем переднего правого, потом заднего левого, и заканчиваем передним правым. Это связано удалённостью конкретного рабочего цилиндра от расширительного бачка и главного тормозного цилиндра.
• Напарник находится на водительском кресле, а мы идём к суппорту правого заднего колеса, снимаем защитный резиновый колпачок и надеваем трубку на штуцер, свободный конец трубки помещаем в прозрачную ёмкость с ТЖ. Снимаем защитный колпачок, надеваем один конец шланга на штуцер и опускаем в емкость другой, подготавливаем ключ на 9 или на 10 (передние или задние колеса).
• По нашей команде напарник активно нажимает на педаль пять-шесть раз и держит её в нажатом положении.
• В это время мы откручиваем специальным накидным ключом штуцер на 1⁄2 оборота и наблюдаем, как пузырьки воздуха выходят из трубки. Идея на случай, если рядом нет напарника – слив жидкости через обратный клапан.
• Закручиваем штуцер до упора, повторяем цикл до тех пор, пока воздух не перестанет выходить в ёмкость вместе со старой ТЖ.
• Не забываем контролировать уровень жидкости в бачке после каждого цикла прокачки, не допуская понижения уровня ниже минимальной отметки.
• Повторяем операцию для каждого из колес в указанной выше последовательности.
• При необходимости прокачиваем контур гидропривода сцепления по такой же технологии. По стрелке – спускной штуцер сцепления с уже надетым сливным шлангом.
• Доливаем жидкость до номинального уровня, закручиваем пробку бачка и проверяем работоспособность тормозной системы.

В тех случаях, когда после нескольких циклов прокачки педаль все равно остаётся «ватной» и тормоза не срабатывают с первого нажатия до половины рабочего хода, проверяем всю систему на герметичность и наличие утечки жидкости.

Выводы

Работая с тормозной жидкостью, нужно помнить, что она токсична и хорошо впитывает влагу, поэтому оставлять бутылку с новой жидкостью открытой нельзя. Крепких всем тормозов и безопасных ровных дорог!

Способы замены узла

Бензонасос на Форд Фокус 2 как на дорестайлинговой, так и рестайлинговой версиях считается неремонтируемым и восстановлению не подлежит, поэтому при определении неисправности просто проводится его замена на новый.

Но многие автовладельцы выходят из положения меняя только нижний колба-фильтр в сборе и устанавливая вместо вышедшего из строя оригинального насоса (качающего топливо узла) аналоги от других автомобилей. Но об это дальше.

Одним из не очень удачных решений производителя является отсутствие в днище Фокус 2 технологического отверстия, обеспечивающего доступ к узлу.

Поэтому «официальный» способ замены бензонасоса Форд Фокус 2 подразумевает полный демонтаж бака.

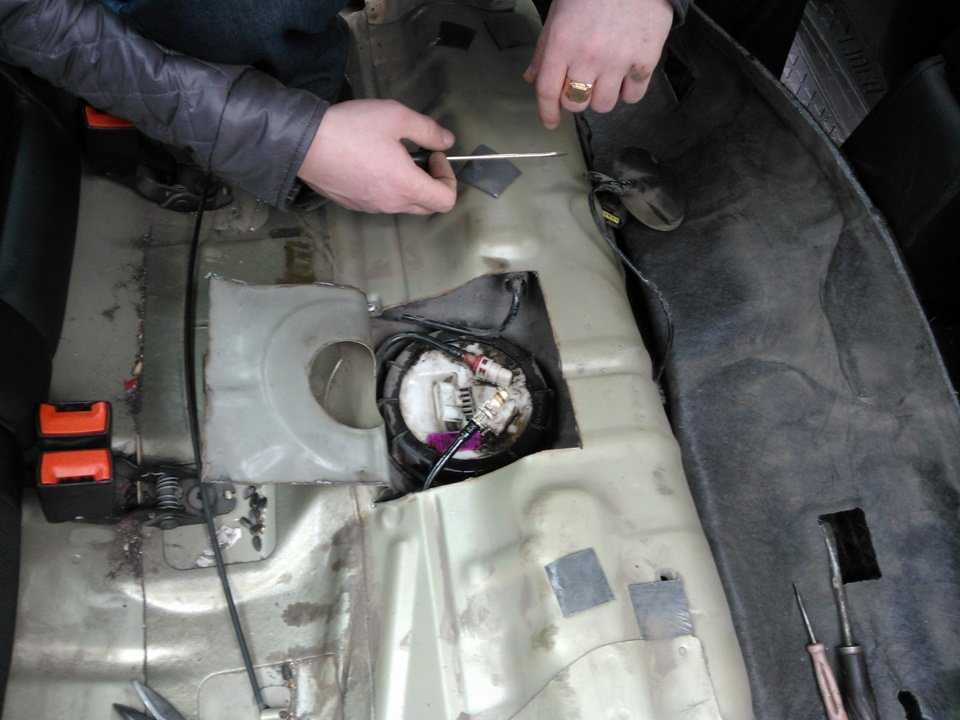

Такой метод работ является достаточно трудоемким, поэтому автолюбители часто выполняют замену узла без снятия топливного бака.

Снятие топливной рампы и форсунок в автомобиле Ford Focus 2

Инструменты:

• Отвертка плоская малая
• Отвертка плоская средняя
• Вороток под торцевую насадку
• Насадка на вороток 10 мм

Детали и расходники:

Уплотнительные кольца форсунок

​

• Уплотнительное кольцо гасителя пульсаций давлений топлива
• Ветошь

​

​

​

​

Примечания:

Топливную рампу снимаем для проверки работы форсунок и их замены, а также при демонтаже впускного трубопровода.

Признаки неисправности:

• затруднен пуск двигателя
• неустойчивая работа двигателя
• остановка двигателя на холостом ходу
• повышенная частота вращения коленвала на холостом ходу
• двигатель не развивает полной мощности
• недостаточная приемистость двигателя
• рывки и провалы в работе двигателя при движении автомобиля
• повышенный расход топлива
• повышенное содержание CO и CH в отработавших газах
• калильное зажигание из-за нарушения герметичности форсунок

Порядок выполнения работ:

1. Сбрасываем давление в системе питания, как описано здесь.

2. С помощью отвертки сдвигаем и снимаем резиновый наконечник трубки вентиляции картера с патрубка крышки головки блока цилиндров.

3. Поддеваем отверткой пластмассовый фиксатор наконечника трубки подвода топлива и сдвигаем его наружу.

4. Нажимаем отверткой на пружинный фиксатор и снимаем наконечник трубки подвода топлива с патрубка топливной рампы.

5. Отверткой нажимаем на фиксатор колодки крайней форсунки и, немного приподняв, снимаем блок колодок с разъема данной форсунки.

6. Последовательно снимаем блок колодок со жгутом проводов с остальных форсунок.

7. Головкой «на 10» отворачиваем два самореза крепления кронштейнов топливной рампы к впускному трубопроводу.

8. Тянем топливную рампу вдоль осей форсунок и, преодолевая сопротивление уплотнительных колец форсунок, извлекаем форсунки из отверстий головки блока цилиндров. Снимаем топливную рампу с форсунками.

9. Для снятия форсунки поддеваем шлицевой отверткой фиксатор и снимаем форсунку.

10. Сдвигаем фиксатор по пазам форсунки и снимаем его.

11. Поддевая тонкой шлицевой отверткой, снимаем уплотнительные кольца со всех остальных форсунок.

12. Отверткой снимаем пружинный фиксатор и вынимаем гаситель пульсаций давлений топлива из отверстия топливной рампы.

13. Снимаем с него уплотнительное кольцо.

Примечания:

Уплотнительные кольца форсунок и гасителя пульсаций давлений топлива в рампе заменяем новыми. Перед установкой форсунок и гасителя пульсаций топлива в рампу и головку блока цилиндров, наносим на уплотнительные кольца тонкий слой моторного масла.

Не допускается промывка форсунок окунанием в моющий состав во избежание повреждения их электрической части.

14. Установите форсунки в топливную рампу, а рампу на впускную трубу. Подсоедините к рампе трубопровод, пустите двигатель и проверьте герметичность соединения трубопровода и уплотнений форсунок.
