Замена задних тормозных колодок форд фокус 2 барабанные тормоза видео

Когда менять и какие колодки искать на замену родным

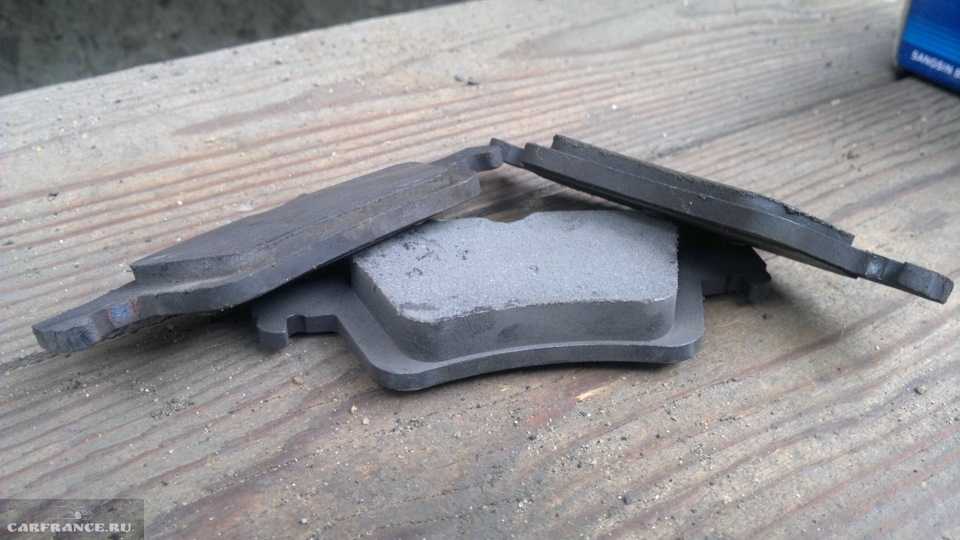

Тормозные колодки дискового механизма (новые и старые для сравнения)

Официальные дилеры при проведении гарантийного ТО меняют колодки в том случае, если их износ не превышает 50%. В любом случае ориентироваться нужно только по эффективности работы задних тормозов и работе ручника. В основной массе толщина задних накладок к 100 тысячам пробега составляет от 4 до 6 мм, но докатывать до миллиметровой толщины все же не рекомендуется. Колодки меняются на обоих колёсах, то есть, покупать нужно две пары сразу, причём одного производителя и одного типа. Новая колодка должна иметь толщину фрикционной накладки не менее 11 мм.

Артикулы

Если говорить о конкретных моделях задних колодок, то для Фокуса с барабанными тормозами чаще всего хвалят три комплекта:

Ate 03.0137–0467.2;
TRW GS 8736;
Ferodo FSB 687.

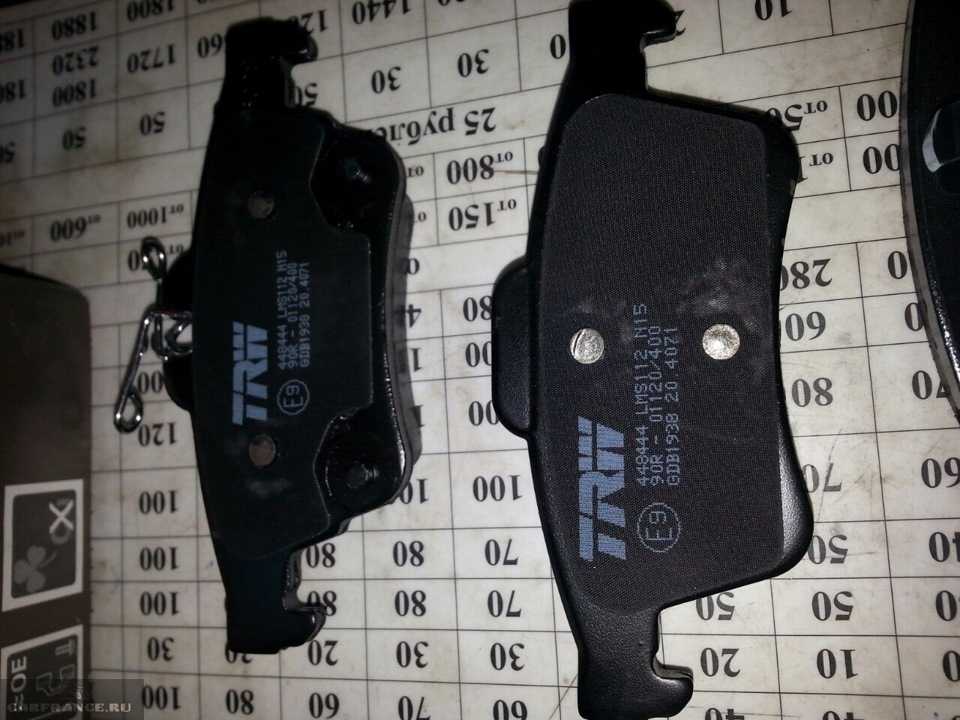

Задние тормозные колодки с дисковым механизмом TRW.

Более жёсткие по работе и более дорогие — Hankook Frixa S1, спортивные, но шумные TRW Ceramic, из недорогих моделей часто рекомендуют TRW GDB1938 (около 1200 рублей), не так давно в продаже появились колодки CTR CKF-14. Компания занимается обычно деталями подвески, но новые колодки публика оценила неплохо, да и цена около 900 рублей для такого уровня качества в пределах нормы.

Замена задних колодок на Ford Focus 2 своими руками — пошаговая фотоинструкция

1. Ставим машину на ровной поверхности, включаем передачу, под передние колеса устанавливаем противооткатные клинья или кирпичи, кто чем богат :-).

2. Далее срываем болты на колесе, колодки которого подлежат замене.

3. Устанавливаем домкрат и домкратим колесо до тех пор, пока оно не оторвется от земли.

4. Обрабатываем соединения WD-40 если в этом есть необходимость и достаем заглушки (верх и низ).

5. Берем шестигранник на «7» и откручиваем нижнюю, а также верхнюю направляющую шпильки.

6. Используя отвертку, снимаем скобу.

7. Теперь можно снять и сам тормозной суппорт.

8. Аккуратно достаем старые тормозные колодки, смотрим на износ, принимаем решение — менять или оставить.

9. Чтобы установить новые тормозные колодки необходимо вдавить (утопить) тормозной цилиндр, делать это лучше всего при помощи специального прибора, на котором есть два выступа, которые устанавливаются в потаи на тормозном поршне. См. фото. Если такового на хозяйстве не имеется, придется выкручиваться, можно, к примеру, попытаться вдавить его рукой или взять болт, несколько шайб подходящего диаметра и смастерить что-то похожее. Принцип прост — как у штопора, вы вращаете стержень, который упирается в одну стенку после чего цилиндру ничего не остается как просто уйти вовнутрь. На тормозном поршне есть два углубления под прибор, устанавливаем прибор совмещаем отверстия и выступы и крутим поршень, чтобы он утопился и позволил установить новые тормозные колодки на Форд Фокус 2.

10. При помощи щетки по металлу, обрабатываем посадочные места колодок и ставим новые тормозные колодки на место

Обращаю ваше внимание на тот факт, что колодку с пружинкой необходимо устанавливать с внутренней стороны суппорта

11. Теперь можно установить новые колодки и одеть тормозной суппорт предварительно очистив направляющие от ржавчины и грязи и смазав их графитовой смазкой или по старинке — нигролом.

12. Устанавливаем направляющие на место и затягиваем, используя шестигранник. Не забываем про заглушки.

13. Установите скобу и обрабатываем все «антискрипом» если таковой имеется.

14. Цепляем колесо и закручиваем гайки. После того как вы замените колодки и опустите машину, не забудьте снова подтянуть гайки.

Вот и все, теперь вы знаете как заменить задние тормозные колодки Форд Фокус 2.

Спасибо за внимание, до новых встреч на Форд Мастер — ремонт автомобилей Форд своими руками. Пока!

Какие задние колодки устанавливаются на Форд Фокус 2

На все автомобили Ford Focus 2 на передних колесах установлены только дисковые тормоза. Что касается задней оси, здесь могли устанавливаться дисковые или барабанные системы. Все зависит от даты выпуска, мотора и типа кузова машины.

Рассмотрим основные варианты.

Ford Focus 2, выпускаемый с 2005 по 2008 года (до рестайлинг)

На седане / универсале установлены сзади и спереди дисковые тормоза. Исключением являются авто с 1.6-литровым бензиновым мотором на 115 «лошадок».

На хетчбэках, как правило, устанавливались дисковые тормоза, кроме 2-литровых дизельных моторов и АКПП. На них на задней оси устанавливались барабанные механизмы.

В кабриолетах Форд Фокус 2 ставились тормоза только дискового типа.

Ford Focus 2, выпускаемый с 2008 до 2011 года (после рестайлинга)

Седан с 1.4 и 1.6-литровыми моторами комплектовался задними барабанными, а дизели на 1.6 и 2.0 л только дисковыми системами.

На 1.8-литровом «дизеле» сзади стоят «барабаны».

В хэтчбэках почти во всех случаях на задней оси стоят «барабаны», кроме авто с бензиновыми 2-литровыми и дизельными 1.6-литровымим моторами. На них устанавливались только дисковые системы.

Универсалы с 1.4, 1.6 и 1.8-литровыми моторами комплектовались задними «барабанами», но на 1.6-литровом и 2.0-литровом «бензине» с коробкой-автомат установлены дисковые устройства.

В «дизелях» моторы на 1.6 и 2.0 л комплектовались дисковыми, а 1.8-литровые — барабанными системами.

При выборе задних колодок для тормозов необходимо учитывать, что они бывают двух видов:

Комфорт. Отличаются большей мягкостью и меньшим влиянием на диск.
Эконом. Сильнее шумят и изнашиваются после меньшего пробега.

Указанные отличия выливаются в стоимости, поэтому второй вариант стоит дешевле. При этом на заводе устанавливаются колодки типа «комфорт».

Замена тормозных колодок с барабанным механизмом

Замена задних колодок на втором Фокусе с барабанным механизмом не займёт много времени. Для работы понадобится стандартный набор инструментов, круглогубцы, несколько мощных отвёрток. А также пригодятся для демонтажа закисшего или подклинивающего барабана два болта с резьбой на 8 (в некоторых вариантах на 6) для принудительного отрыва барабана от ступицы. Не помешает и проникающая аэрозольная смазка, WD-40, к примеру. Приступим к работе.

Из салона ослабляем передний трос ручника. Для этого снимаем декоративную крышку на тоннеле, поднимаем её кверху по рычагу. Видим контргайку и гайку на наконечнике троса. Срываем и откручиваем контргайку, ослабляем максимально гайку регулировки натяжения троса накидным ключом на 13 или головкой с воротком.

Ослабляем ручник.
Срываем гайки крепления заднего колеса, вывешиваем машину на домкрате, устанавливаем подставку для безопасности. Снимаем колесо.
Пробуем снять барабан. Если он не поддаётся, обрабатываем места сопряжения барабана со ступицей проникающей смазкой, находим в барабане два диаметрально противоположных отверстия, очищаем их и тоже обрабатываем WD-40.
Вкручиваем два заготовленных болта в эти отверстия, постепенно и попеременно, вкручиваем их в корпус барабана. Болты упрутся в ступицу и столкнут барабан с посадочного места.

«Фирменный» съёмник в виде болтов.
Удаляем прижимные пластины по центру колодок, отвёрткой или круглогубцами распрягаем пружины.

Осматриваем на предмет подтёков.
Отсоединяем трос ручного тормоза, снимаем обе колодки, запомнив как стоит регулировочная распорная планка. Планку сразу максимально укорачиваем с помощью гайки, поскольку колодки ставятся новые.
Утапливаем поршни рабочего цилиндра максимально в корпус цилиндра. Для этого используем либо струбцину, либо раздвижные клещи. Это нужно сделать обязательно, поскольку в противном случае колодки будут притираться очень долго и быстро износятся.

Колодки сняли.
Устанавливаем новые колодки в обратном порядке, после установки несколько раз сильно нажимаем на тормоз, проверяем работу тормозов и ручника.

Новые колодки на своём месте.
Проводим регулировку натяжения троса ручника и собираем кожух тоннеля.

Видео о замене колодок с барабанным механизмом на Форд Фокус 2

Это интересно: Когда менять ремень грм Форд Фокус 3 — разбираем вопрос

Замена задних тормозных колодок Форд Фокус 2 барабанные тормоза видео — читаем суть

Ресурс задних тормозных колодок на Форд Фокус второго поколения выше, чем у передних, но особо расслабляться не стоит. Нормальный пробег до замены может сильно отличаться на разных автомобилях и зависит от массы показателей и факторов. К примеру, одни и те же фирменные мягкие фордовские колодки на одной машине могут спокойно пройти до сотни тысяч км, а на другой не протянут и двадцати. Ориентироваться нужно в первую очередь по состоянию тормозного механизма. Перед тем как поменять задние колодки на Форд Фокус 2, разберёмся в тонкостях процесса, выберем нужные артикулы и переберём некоторые бренды.

Регулировка зазора задних барабанных тормозов

Наибольшие трудности, как правило возникают при выборе правильного зазора. Для этого подкручивайте регулятор зазора до появления первого шума от трения при вращении барабана.

Это означает, что между изделиями минимальное расстояние (но без клина)

Обратите внимание, чтобы на обоих колесах усилие было почти идентичным

Далее сделайте следующее:

Закрутите гайку ручника из салона до упора (от руки).
Поднимите ручной тормоз на два щелчка и попытайтесь повращать колеса.
Отпустите рычаг и проверьте колеса (они должны свободно вращаться).
Потяните ручной тормоз на три щелчка и проверьте колеса (они должны надежно блокироваться).
Отпустите ручник и убедитесь, что колеса хорошо крутятся.
С помощью ключа на «13» сделайте несколько оборотов гайки ручного тормоза в салоне Форд Фокус 2.
Закрутите колеса на все гайки и отпустите авто с домкрата.
Выезжайте с гаража и остановитесь на горке, после чего снова проверьте ручник.

Замена задних колодок с дисковым тормозом

Так выглядят задние дисковые тормоза.

Колодки дискового тормоза меняются по другой технологии и для проведения работ, кроме стандартных инструментов, нам будет необходим спецключ-шайба с двумя штифтами. Они продаются набором и вот как выглядит это хозяйство:

Можно обойтись и без фирменного ключа. Для этого изготовим приспособление из стальной полосы толщиной 3-4 мм. Ширина пластины в рабочем торце должна быть 23-24 мм. Приспособление можно изготовить на наждачном станке, выбрав по центру пластины паз шириной 15 и глубиной 5 мм так, как показано на фото снизу.

Когда все подготовлено, комплект колодок куплен на две стороны, приступаем к замене.

Откручиваем заднее колесо.
Поднимаем автомобиль на домкрате, снимаем колесо.
Плоской отвёрткой поддеваем проволочный пружинный фиксатор колодок, вынимаем его из пазов и осматриваем на предмет повреждений и коррозии. При необходимости меняем его.

Демонтаж пружины.
Снимаем колпачки втулок направляющих на верхнем и нижнем пальцах суппорта.

Демонтируем колпачки и заглушки.
С помощью шестигранного Г-образного ключа на 7 откручиваем вначале нижний палец и вынимаем его из суппорта.Таким же образом удаляем верхний палец.

Используем шестигранник.
Забираем суппорт в сторону.

Суппорт долой.
Снимаем обе колодки. При установке не путаем их местами — внутренняя колодка имеет пружинный прижим.
Теперь наша задача — утопить поршень рабочего цилиндра максимально глубоко. Для этого и будем использовать приспособление, которое мы сделали из стальной полосы. Надавливаем на поршень приспособлением, проворачивая его по часовой стрелке так, как показано на фото.Тщательно очищаем суппорт от пыли и грязи, чистим направляющие пальцы и посадочные места колодок.

Колодка треснула на две части.
Устанавливаем новые колодки и собираем тормозной узел в обратном порядке.

Видео о замене колодок с дисковым механизмом на Форд Фокус 2

https://youtube.com/watch?v=zy94-Fm8K2M

Это интересно: Замена жидкости в гидроусилителе руля Форд Фокус 2: выявляем суть

Когда менять и какие колодки искать на замену родным

Все руководства по эксплуатации Фокуса говорят о том, что колодки сзади меняются по мере износа.

Тормозные колодки дискового механизма (новые и старые для сравнения)

Ate 03.0137–0467.2;
TRW GS 8736;
Ferodo FSB 687.

Задние тормозные колодки с дисковым механизмом TRW.

Ближе всего по характеристикам к оригинальным (а зачастую их и ставят на конвейере, но с фордовским логотипом) колодки АТЕ.

Порядок замены задних колодок на дисковых тормозах

Для начала разберемся, как поменять задние колодки на дисковых тормозах Форд Фокус 2.

Допустимая толщина дисков для замены

Норма износа тормозного диска указывается каждым производителем отдельно. Она зависит от мощности мотора, размера и типа тормозов. Допустимым считается износ, который не превышает 1-1,5 мм. Если толщина уменьшилась на 2-2,5 мм, это считается предельным параметром.

Какие ставить?

На дисковые тормоза Форд Фокус 2 устанавливаются колодки двух типоразмеров (по длине*ширине*толщине):

Вариант №1 — 123,2х51,9х16,7 мм.
Вариант №2 — 95,2х43,2х16 мм.

Для первого варианта подходят следующие тормозные колодки:

Ford — 1360254 (комфорт) или 1809259 (эконом).
Sangsin — SP 2091.
Ate — 13046071952.
Brembo — Р 59042.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Поступил в продажу полностью электрический кроссовер Ford Territory

Для второго:

Ford — 1756395.
TRW — GDB1732.
Ate — 13046027232.
Brembo — Р 24075.

Выше приведены задние колодки, которые чаще всего устанавливаются на дисковые тормоза Форд Фокус 2.

Из других производителей можно отдать предпочтение Textar, ABS, Remsa, Bosch и другим брендам. Лучшие отзывы получают задние колодки ATE, отличающиеся мягкостью и высоким качеством, а TRW выделяются отменным торможением в любую погоду.

Делаем приспособление для вдавливания поршня

Для корректного снятия задних колодок дисковых тормозов необходимо давить на поршень и одновременно вкручивать его по часовой стрелке. Сделать это без специального приспособления сложно.

Выполните следующее:

Подготовьте металлически диск диаметром в 45-50 мм и просверлите в нем два отверстия диаметром 6 мм на расстоянии 19 мм друг от друга (можно без отверстий, но так надежней).
К нему приварите два штыря диаметром 6 мм, расположенные на том же расстоянии — 19 мм.
Высота штыря должна быть от 4 до 5 мм.
К платформе приваривается болт, к которому с другой стороны крепится металлическая площадка для удобного надавливания.

С помощью такого инструмента можно одновременно давить на поршни и прокручивать механизм.

Если описанный выше способ показался вам сложным, то можно пойти другим путем:

Взять металлическую пластину длиной 10 – 15 см, шириной 22 мм и толщиной 2 — 4 мм.
С помощью наждака проточить в ней с торца углубление 4 мм шириной в 15 мм. Получится что-то похожее на широкую вилку с двумя зубцами.
Эту «вилку» вставляем в углубления в поршне и проворачивая по ходу часовой стрелке утапливаем последний. Не забудьте выкрутить крышку тормозного бачка.

Готовим инструмент

Для выполнения работ необходимо подготовить комплект инструмента.

В него входит:

баллонный ключ;
шестигранник на 7 мм;
специальное устройство для надавливания на поршни (описывалось выше);
отвертка с плоским «жалом».

Порядок замены

Для успешной замены задних дисковых колодок необходимо четко следовать приведенной ниже инструкции.

Алгоритм действий:

На завершающем этапе несколько раз выжмите тормоз для установки правильных зазоров между колодками и дисками.

Снятие прикипевшего диска

Однако, если диски долго не менялись, то под воздействием высоких температур и нагрузок, они имеют тенденцию прикипать к ступице. В таких случаях можно использовать радикальный метод снятия – молотком. Но в некоторых случаях появившиеся на запчасти бугры, которые вызывают описанные выше симптомы, автовладельцы предпочитают стачивать. Делать это можно, если деталь не изношена более, чем на 2/3 толщины. Кроме того, сбивая деталь молотком, можно повредить и ступицу. Тогда процесс затянется, а экономия будет весьма сомнительной. В этом случае снять диск можно следующим образом:

снять колесо и суппорт;
ступицу и все возможные щели обработать WD-40;
вместо крепления суппорта вставить два болта шляпкой от диска и наживить на них гайку;
под болты (между болтами и диском) подставить толстую металлическую пластину (подойдет старый рожковый ключ, который отлично держится благодаря неровностям на ручке);
трещоткой крутить болты по очереди равномерно, удерживая ключом гайки;
после щелчка диск начинает поддаваться;
ослабить болты, прокрутить ступицу и повторить процедуру, чтобы равномерно продавить по всей окружности.

Так, путем простых манипуляций можно заменить детали задних и передних тормозных механизмов в случае необходимости. Не стоит пренебрегать состоянием тормозов Форд Фокус 2, так как это залог безопасности на дороге.

Замена передних тормозных колодок Ford Focus II

Как заменить тормозные диски и колодки?

Замена тормозных дисков и колодок

Когда менять тормозные диски?

Какие тормозные диски лучше?

Интересно почитать:

Проставки для увеличения клиренса Форд Фокус 2.

Проверка задних тормозов Форд Фокус

Проверка и обслуживание задних барабанов Форд Фокус 2

. Азбука Форд 5 серия, часть2 . ? Первая часть позамене .

Гайка регулировки фокуса Ford Focus

Затем мы выясним, как удалить барабан Ford Focus 2. Сначала ослабьте кабель ручного тормоза. После этого с помощью молотка рядом с каждой шпилькой (при этом не касаясь шпильки), пока она не начнет смещаться. Далее, подевая монтирует с обеих сторон попеременно.

Как заменить задние колодки на Ford

Удалите клипы. Здесь удаляется барабан, вот что мы удалим: я показываю отверткой крепежные вставки, поворачиваю их вверх или вниз, так что это удобно и, с помощью отвертки, вытащить его, затем мы удаляем нижнюю пружину.

Как часто нужно менять колодки

Этот вопрос интересует многих новичков. Каждый специалист скажет вам, что все зависит от стиля езды, условий использования автомобиля, количества пройденных километров и качества самих тормозных колодок.

Определить износ колодок можно по следующим признакам:

посторонние звуки при торможении (скрип, визг и т.п.);
слишком резкое или недостаточно сильное торможение;
чувство биения колес при нажатии на педаль тормоза;
появление металлического налета на тормозных дисках.

Для замены передних и задних тормозных дисков на Форд Фокус 2 поколения следует подготовить следующие инструменты: плоская отвертка, баллонный ключ, домкрат и шестигранник на 7 мм.

Подготовка к выполнению замены колодок

В первую очередь, необходимо зафиксировать машину и лишь после этого начинать откручивать колесные гайки, используя «балонник». Подробнее о том, как происходит замена колеса мы уже писали.

После этого следует установить домкрат и вывесить колесо. Снимаем колесо после полного откручивания гаек или болтов, причем желательно положить колесо под автомобиль. Для обеспечения максимальной безопасности можно использовать не лишь домкрат, но и кирпичи. Подойдет также деревянная подставка, которая устанавливается под порог авто.

Замена передних тормозных колодок Форд Фокус 2

Вывесить и снять колесо. Снять пружину спереди суппорта.
С противоположной стороны суппорта нужно вынуть заглушки на болтах.

Открутить пару крепежных болтов, используя шестигранник на 7 мм.

Открыть передний тормозной суппорт.

Снять старые тормозные колодки.

Отжать тормозной цилиндр.

Вставить в механизм новые тормозные колодки.

Как видите, процедура замены вполне несложная. После выполнения замены колодок необходимо обязательно несколько раз нажать на педаль тормоза. Если у вас появились дополнительные вопросы, смотрите замену тормозных колодок Ford Focus 2 на видео:

Замена задних тормозных колодок Форд Фокус 2

Открутить и снять колесо.

Вытащить пружину на заднем суппорте.

Демонтировать заглушки на болтах с тыльной части заднего тормозного суппорта.

Открутить крепежные болты (сверху и снизу) с помощью шестигранника на 7 мм.

Отодвинуть верхнюю половину тормозного суппорта и открыть его.

Фотография открытого суппорта.

Установить специальное приспособление (смотрите фото) и “согнать” цилиндр.

Как и в случае с заменой передних колодок, необходимо несколько раз нажать на тормоз, чтобы обеспечить нормальную работоспособность системы. Замену тормозных колодок на автомобиле Форд Фокус 2 желательно выполнять сразу с двух сторон. В противном случае во время экстренного торможения машина может уйти в занос.

Режимы работы тормозов

Тормозящая колодка состоит из двух разнородных веществ, плотно спрессованных друг с другом. Ее основой является стальная пластина, к которой надежно приварен рабочий материал.

Он изготовлен из асбестовых компонентов, которые хорошо работают в условиях повышенного трения, постоянно испытывая тяжелые неблагоприятные нагрузки.

Кроме трения, на колодки воздействуют резкие ударные, механические нагрузки при нажатии водителем педали тормоза.

В зоне их действия постоянно вылетают камни, грязь, пыль. На тормозные элементы разрушительно воздействует дождевая вода.

Резкие температурные скачки, дорожные реагенты приводят в совокупности к тому, что асбестовая поверхность покрывается трещинами, сколами, задирами.

Рабочий слой колодок становится все меньше и меньше. В итоге, при нажатии на тормозную педаль, машина начинает тормозить с меньшей эффективностью. Существует множество факторов, влияющих на динамику торможения.

Среди них есть объективные показатели, такие, как естественный износ, трение, а также субъективные условия эксплуатации транспортного средства:

Стиль вождения автомашины.

Плавная, неспешная езда сохраняет тормозные колодки. Агрессивный стиль движения резкими рывками с места и быстрым замедлением создает увеличенные нагрузки, приближая износ тормозов.

Режимы движения.

Городская эксплуатация, езда по горной местности заставляют чаще тормозить. Даже при самом аккуратном торможении неумолимо сокращается период службы колодок.

Объем загрузки машины.

Загруженный до отказа багажник автомобиля увеличивает усилие торможения из-за перераспределения нагрузки на его заднюю ось. Задние колодки будут изнашиваться интенсивнее передних.

Конструкция коробки перемены передач.

С учетом всех равнозначных факторов, на машинах с автоматикой тормоза работают более нагружено. Это вызвано более частым нажатием педали тормоза.

Неполадки тормозов.

Заклинивший рабочий цилиндр, закисающие направляющие суппорта, поврежденный диск тормозов непременно приведут к неравномерному износу тормозных колодок и, как следствие, потребуется их досрочная замена.

Состав накладок для торможения.

Дешевые, от неизвестных изготовителей, некачественные накладки, изготовленные с недолговечных материалов, имеют сниженный ресурс эксплуатации.

При работе в тяжелых условиях они неравномерно изнашиваются, оставляя механические отложения, опасные отходы, ухудшающие функционирование тормозов в целом.
