Замена опорного подшипника форд фокус 2 своими руками

Особенности замены заднего ступичного подшипника Ford Focus 2

Оригинальный задний ступичный подшипник Ford Focus 2 производится в сборе со ступицей. Попытки при ремонте заменить изношенный оригинальный подшипник на подходящий по размеру от другой модели, запрессовав его в «родную» ступицу, не приносят длительного положительного результата.

Ford Focus 2 может быть оборудован либо барабанной, либо дисковой системой тормозов на задних колесах, этот параметр влияет на алгоритм действий при замене заднего ступичного подшипника.

В случае, если автомобиль имеет дисковые задние тормоза, для замены ступичного подшипника необходимо произвести следующие действия:

• Сорвать гайки крепления колеса и, поддомкратив затем машину, снять его.
• Головкой в форме звездочки открутить пару болтов, удерживающих задний суппорт.
• Демонтировать суппорт и отвести его в сторону.
• Снять скобу суппорта, затем тормозной диск.
• Открутить две пары болтов, удерживающих ступицу и расположенных на ее внутренней стороне.
• Извлечь ступицу вместе с подшипником и заменить узел на новый.
• В обратном описанному порядке произвести сборку.

При условии, что тормозная система автомобиля оснащена ABS, необходимо извлечь датчик ABS из изношенной ступицы и переставить на новую. Как и в случае с передней ступицей, этот датчик не всегда получается достать без повреждений.

Если задние тормоза ремонтируемого Ford Focus 2 барабанного типа, замена заднего ступичного подшипника проводится в следующем порядке:

• При опущенном ручнике демонтируется колесо, далее барабан тормозной системы. Перед снятием барабана его необходимо аккуратно, избегая попадания по шпилькам, обстучать молотком. Затем, поддев сверху и снизу в области опорного диска отверткой (по бокам поддевать не рекомендуется), можно снять барабан.
• Извлечь ступицу, предварительно открутив две пары болтов на внутренней стороне опорного диска.
• Заменить изношенную деталь на новую и смонтировать все в обратном порядке.

Замена опорного подшипника Форд Фокус 3: предварительная диагностика

Выявление неисправностей в нашем сервисе проводится на специальном стенде и вручную.

1. После снятия колпаков из пластика, необходимо прижать штоковый элемент, расположенный сверху и раскачать автомобиль. Если будет слышен стук и заметен большой люфт, то подшипник достаточно изношен. Также удостовериться можно с помощью следующего метода: один из работников сервиса садиться за руль, а второй кладет руку на пружинный виток. При повороте рулевого колеса можно услышать металлические щелчки, с отдачей в руку.
2. Звук помогает также распознать вышедший из строя подшипник. Для этого запускают двигатель, и производят торможение или повороты. Дефектный подшипник отзовется глухим стуком в области колес спереди, также руль начнет уходить в правую сторону.
3. При запуске автомобиля и имитации езды по неровностям возникает неприятный скрежет, исходящий от стоек и появляющийся периодически.

Такой вариант часто встречается при холодных погодных явлениях.

Пошаговая инструкция по замене опорного подшипника и снятие передней стойки Ford Focus 3

1. Ставим авто на ровную поверхность, под задние колёса устанавливаем упоры. Далее откручиваем колесные болты, снимаем колесо.

1. Теперь освобождаем от крепления кронштейн провода датчика АБС ключом на 15.
2. Рядом вынимаем из кронштейна тормозной шланг.

1. Затем откручиваем болт крепления стойки к поворотному кулаку головкой на 15.

1. Вставляем в разрез проушины стойки большую отвертку, чтобы разжать соединение. Если присутствует коррозия, обработайте её смазкой WD-40.
2. Затем аккуратно ударами молотка по проушине кулака демонтируем её.

1. Открываем капот Ford Focus 3, находим крепление дворников (щёток) и скручиваем гайки ключом на 13.

1. Убираем резиновое уплотнение, затем вынимаем шесть скоб крепления наружней облицовки лобового стекла.

1. Теперь можно снять внешнюю облицовку.
2. Откручиваем ключом Torx Т-20 винты крепления нижней облицовки.

1. Выкручиваем три болта головкой на 8, которые держат очистители.
2. Выкручиваем головкой Torx Т-27 винты нижней облицовки и снимаем её.

1. Головкой на 13 выкручиваем болты, которые крепят стойку к кузову, а так же убираем распорку.
2. Вынимаем узел амортизатора и переходим к замене опорного подшипника.

Почему бывает нужна замена опорных подшипников Форд Фокус 3?

Второй по популярности становится грязь, которая попадает на подшипник из — за отсутствия защитного кожуха.

Третьей не самой распространенной причиной является брак, допущенный на заводе. Такая деталь как правило, может прослужить не менее 40тыс.км, и только потом будет заметны дефекты.

Последний, но не менее важный фактор это то, кой стиль преобладает у водителя. Если владелец большую часть времени проводит за рулем, пытаясь реализовать себя как водителя гоночного болида, то выход подшипника из строя будет закономерным. Потому как у опорного элемента нет колебательного подавителя, и все не сглаженные амортизатором удары перейдут к нему.

Советы и рекомендации специалистов

В процессе замены и разборки обязательно обратите внимание на состоянии пружин, а так же стабилизатора.
После замены опорного элемента, перед сборкой детали промываются и очищаются от грязи.
Делается диагностика после пробега 20 тыс. км

Регулярно следите за стоянием ходовой части. Также рекомендуется регулярно проводить диагностику подвесного и выжимного подшипника сцепления на ФФ, чтобы избежать неприятностей на дороге.
После сборки узла, убедитесь, что признаки поломки исчезли, совершите поездку по не ровной дроге.
Полезно будет посмотреть видео, как делают замену амортизатор, тут так же происходит демонтаж стойки.

Как поменять амортизаторы Форд Фокус 2

Снятие стоек амортизаторов, замена опорных подшипников

Статьи по вашему авто от эксперта:

Лучшее на сайте:

Сохрани себе, пригодится!

Функции амортизаторов

Это ключевые элементы в подвеске, которые во многом отвечают за безопасность езды. Как известно, во время торможения, ускорения и поворотов, воздействующие на автомобиль силы стремятся его опрокинуть его. В такой ситуации основная нагрузка приходится только на 2 колеса, а остальные фактически теряют контакт с дорогой. Это предотвращают амортизаторы, которые оказывают противодействующее усилие, дополнительно прижимая колесо к дорожному покрытию. Вторая функция – поглощение неровностей дороги. Мелкие кочки и ямы вы можете даже не чувствовать, если амортизаторы эффективно справляются со своей задачей.

Все ли подшипники одинаковы?

1. Подшипники с кольцом встроенным внутри или снаружи. Имеют специальный проем, облегчающий установку.
2. Подшипники с отдельным кольцом.
3. Элемент с парой колец, считающийся универсальным из-за установки снаружи. Основная деталь подшипника – кольцо внутри.
4. Одиночный подшипник разделенного типа, обладающий повышенной стойкостью.

Они устанавливаются в зависимости от модели машины. На Форд Фокус3 установлены подшипники с артикулярным обозначением — № 1820399 и 150811. Подшипники производятся из сплавов высокой прочности, но внешние факторы приводят к их быстрому износу. Поскольку опорный подшипник связан с управлением машины, то при их полном изнашивании автомобиль подвергается качке, что может стать причиной потери управления, преимущественно при поворотах на повышенном скоростном режиме.

Момент затяжки

Важно не перетянуть гайку ступичного подшипника. Производитель рекомендует производить затяжку с усилием до 181 Нм

Для этого рекомендуется использовать динамометрический ключ. Однако при отсутствии такового можно настроить затяжку «на глаз».

Закручивайте гайку до тех пор, пока колесо в вывешенном состоянии не будет вращаться слегка внатяг. Ослабьте гайку на пару оборотов. Затем покачайте колесо из стороны в сторону. Должен присутствовать небольшой люфт. Это нормально, поскольку при сильной затяжке обойма ступичного подшипника попросту рассыплется. Всегда оставляйте небольшой зазор. Дополнительно смажьте гайку «Литолом-24» и установите крышку. На этом процедуру замены можно считать законченной. Проверьте, как ведет себя автомобиль себя. Гул должен исчезнуть. Сама машина не должна уходить в сторону. При возникновении вибраций проверьте момент затяжки ступицы.

Диагностика опорного подшипника, причины поломки

Если вы владелец Форд Фокус 2 и читаете данную статью, скорее всего поломка уже произошла, и вам интересны основные признаки неисправности, а так же как делается диагностика и замена.

Опорный подшипник расположен в верхней части модуля, под капотом, воспринимает все осевые нагрузки, переходящие от колёс. Главная функция – это обеспечение поворота стойки, при непосредственном выполнении поворота автомобиля. Признаки неисправности следующие:

• При серьезном износе опорных подшипников, теряется чувствительность управления.
• Увеличивается люфт у руля — Слышен скрип подшипников, если вращать руль обездвиженного автомобиля.
• Хруст спереди при езде по неровной дороге.

Внимание:

Если наблюдаются все эти признаки, стоит задуматься о немедленной диагностике подвески, иначе дальнейшая эксплуатация приведет к серьезным последствиям. Как проверить опорный подшипник Форд Фокус 2? Для этого проделайте следующее:

1. Поднимите капот, найдите «опорники» (крепятся тремя крепежами и расположены ближе лобовому стеклу, рядом с пластиковым воздуховодом).
2. Одной рукой прижмитесь к узлу, а второй при помощи собственного веса раскачайте машину снизу-вверх.
3. Если есть стук в опорном механизме, либо скрежет со скрипом – к сожалению деталь неисправна.

Так же смотрите видео — как проверить подвеску Форд Фокус 2 самостоятельно:

Как проверить подвеску Форд Фокус 2 самому

Стоит отметить причины, по которым подшипник выходит из строя и при которых требуется замена . Обезопасьте машину от езды по ямам, неровностям. Регулярно проверяйте подвеску, исправность амортизаторов, стабилизаторов. Обеспечьте герметичность деталей. Во время ремонта рекомендуется проверить передние ступичные подшипники на Форд Фокус.

Советы по ремонту верхних опор и амортизаторов Форд Фокус 3

1. Когда меняете «опорник» сразу проверяйте состояние стоек. Заменить передние стойки амортизаторов требуется, если вытекает масло из цилиндра или в случае повреждения (износе) тарелок.
2. Замена передних стоек стабилизатора так же целесообразна одновременно с заменой амортизационных модулей. Обязательно проверяйте состояние сайлентблоков.
3. После ремонта, проверьте и сравните расстояние от колеса до крыла с обеих сторон, оно должно быть одинаковым.
4. Амортизационные пружины так же могут издавать скрип или треск, проверяйте наличие трещин на них.
5. Не спешите выбрасывать или менять старый шарикоподшипник на новый. В большинстве случаев они восстанавливаются, если причиной поломки стала грязь внутри или отсутствие шариков, а так же недостаточное количество смазки.
6. Для увеличения клиренса установите специальные бафферы на пружины в автомобиле.
7. Обязательно посмотрите полезные видео в данной статье.

Видео замены стойки амортизатора передней:

Видео: «Как поменять опорный подшипник на Форд Фокус 3»

Статьи по вашему авто от эксперта:

Лучшее на сайте:

Сохрани себе, пригодится!

Подготовительные мероприятия для ремонта Форд Фокус

Подготовьте необходимый инструмент: — Набор головок с «трещёткой» (потребуются на 15, 17, 13) ; — Съемник рулевых наконечников, шаровых (желательно); — Вороток или удлинитель ключа в виде трубы; — Домкрат; — Отвертка или головка «звездочка» на 25; — Стяжки для амортизационных пружин. — Ключ динамометрический для затяжки гайки штока.

Машину поставьте на ровную поверхность. Сократит время ремонта если процесс будет происходить на смотровой яме. Обеспечьте освещение, включите первую передачу, если у вас АКПП, то поставьте в положение «Р». Помощник и наличие эклектического гайковерта, так же ускорят процесс замены.

Перед непосредственной заменой и разборкой опорного модуля, ознакомитесь с устройством по схеме.

Демонтаж передней стойки

1. Первый шаг – снятие колеса, ослабьте крепления, до того как поднимите машину домкратом. Далее откручиваем болтовые соединения, когда авто уже приподнято.
2. Затем, предстоит снять тормозной суппорт, открутив болтовые соединения сзади. Прикрепите его с помощью проволочного крюка к кузову, чтобы не мешал.

1. Аккуратно отсоединяем фишку датчика АБС. Если мешает тормозной диск, демонтируйте, но, как правило, этого не делают.
2. Теперь найдите болтовое соединение, которое крепит стабилизатор Форд Фокуса.

1. Выкручиваем гайку головкой на 17. Чтобы болт не проворачивался, закрепите его шестигранником.
2. Затем отсоединяем стабилизатор.

1. Находим болт рулевого наконечника. Ослабляем его, выкручиваем. Выпрессовывают наконечник специальным съемником, чтобы избежать повреждения, иначе потребуется его замена.
2. Рядом сразу находим крепления шаровых, так же отсоединяем их от поворотного кулака.

У вас не возникнет проблем с откручиванием резьбовых соединений, если смазать крепления проникающей жидкостью WD-40.

1. После того как болт шаровой откручен, переходим к ступичной контргайке.
2. Выкрутить ступичную гайку можно воротком, либо воспользуйтесь трубой для удлинения ключа и усиления момента.

Будьте осторожны при откручивании ступичной контргайки, если авто на домкрате. Желательно ослабить контргайку, в тот момент, когда автомобиль опущен на землю.

1. Теперь снимаем весь механизм со ШРУСа.
2. Переходим под капот Форд Фокуса. Начинаем с вытаскивания пластмассовых заглушек воздуховода.

1. После снятия заглушек (6 шт) снимаем дворники, так как они помешают убрать панель воздуховода Форд Фокуса.
2. Выкручиваем крепления и снимаем дворники.

1. Теперь предстоит найти винты, которые и крепят панель к кузову, они находятся с боков. Выкрутить их возможно только «звездочковой» отверткой либо такой же головкой на 25. Или воспользуйтесь крестовой отверткой.
2. Защитная панель легко снимется, мы получим доступ к верхним опорным подшипникам передних стоек для их замены.

1. Крепятся опорные элементы к кузову болтами, откручиваем головкой на 15.
2. Теперь модуль освобожден от креплений снизу и сверху, спокойно извлекаем конструкцию, чтобы приступить к замене детали.

Перед тем как выкрутить опорный элемент сверху, проследите, чтобы модуль стойки имел упор, либо попросите помощника подержать стойку снизу. В противном случае произойдет удар об пол, что приведет к повреждению элементов узла.

Разборка узла и установка новых опорных подшипников

1. Устанавливаем стяжки для амортизатора, без этого приспособления не обойтись.
2. Затягиваем фиксаторы, сжимая пружины до того момента, пока сам подшипник не начнет свободно «ходить».

1. После сжатия пружин, переходим к гайке оси штока.
2. Ослабляем головкой, если шток проворачивается, воспользуйтесь шестигранником.

1. Открутив её, мы можем разобрать узел, и сделать осмотр.
2. Снимаем со штока подшипник, вместе грязезащитным чехлом. Кожух легко отсоединяется, если он в нормальном состоянии и без повреждений, то замена не потребуется.

1. Останется подшипник, который так же соединен с буфером хода сжатия. Осмотрите запчасти, в случае удовлетворительного состояния буфера потребуется его замена.
2. Для замены детали, отсоедините буфер.

1. Новое изделие присоединяется к буферу, далее надевается защитный чехол.
2. Собираем конструкцию в обратной последовательности.

Обратите внимание на специальный «маркер» на корпусе изделия, для правильности сборки ориентируйте меткой на такую же отметку у стойки

1. Перед тем как ослабить фиксаторы у пружины, затяните гайку оси штока динамометрическим ключом с усилием 50 Н.
2. После выполненной замены монтируем конструкцию обратно, соблюдая последовательность действий пунктов №18-№1.

Элементы ходовой части

Опорный подшипник присутствует в каждой стойке, являющейся важным узлом ходовой части современных автомобилей. Исправность таких элементов, как стойки и амортизаторы, является залогом комфортных и безопасных поездок. Как снять обшивку передней двери Форд Фокус 2. Как подключить магнитолу на Форд Фокус? Форд Куга Если имеются проблемы с ходовой автомобиля, то возникает риск потери управления. Демпфирующим узлом подвески Форд Фокус 2 являются гасящие колебания амортизаторы. Они предотвращают раскачивание автомобиля на неровностях. Амортизаторы с течением времени или из-за повреждений теряют свои характеристики и периодически требуют замены.

Передние и задние амортизаторы обязательно меняются парно. Ru: как поменять топлевной фильтр на дизели форд куга Часто, заодно с амортизаторами, замене подлежит опорный подшипник (опора амортизатора). Как поменять теплообменник (масляный радиатор) Форд Фокус 2? (. Посмотреть все результаты поиска «Какие лучше поставить амортизаторы на форд фокус 2» в каталоге Пошаговый фотоотчет: как снять обшивку передней двери на Форд Фьюжн. Езда с неисправной подвеской либо амортизаторами опасна для жизни.

От ударов и чрезмерных нагрузок опорный подшипник повреждается, а при езде Форд Фокус 2 по неровностям появляются специфические стуки. Выбираем качественные амортизаторы на Форд Фокус 2. Это служит признаком того, что опорный подшипник требует замены. Промедление с заменой может привести к поломке стоек, а позднее и других частей ходовой части, одновременно снижается безопасность. как поменять топлевной фильтр на дизели форд куга. Когда опорный подшипник заменяется вовремя, то экономится время, средства, а также это позволяет избежать более сложного ремонта ходовой части автомашины.

Комплексная диагностика передней подвески Форд Фокус 2

Ford Focus Hatchback Бортжурнал стойки стабилизатора

1) Амортизационная стойка

Амортизатор должен возвращать автомобиль в исходное положение, гася колебание пружины. Если этого не происходит, обнаруживается люфт, потеки масла, поверхностные повреждения, следует провести замену амортизаторов. Также нужно убедиться, что исправны примыкающие к стойке элементы. Например, буфер-ограничитель из пенополиуретана, упорный подшипник, поворотный кулак.

2) Шаровая опора

Рычаг соединен с корпусом шаровой опоры заклепками. Для диагностики между поворотным кулаком и рычагом вставляют отвертку. Если обнаружен люфт, опора подлежит замене. Потрескавшийся защитный чехол также нужно менять, ведь внутрь будут просачиваться грязь, влага, дорожные реагенты.

3) Сайлентблоки рычагов

Резиновые втулки на сайлентблоках должны быть целыми, без поверхностных дефектов, а проушины рычага – стойко сопротивляться механической нагрузке. В противном случае сайлентблоки подлежат замене.

4) Шарниры на стойках стабилизатора

Если обнаружен люфт, дефекты на защитных чехлах, понадобится оперативный ремонт.

5) Ступичный подшипник

Ходит около 60 000 км, меняется в сборе, вместе со ступицей и поворотным кулаком.

Характерные стуки передней подвески Форд Фокус 2

• Крепление подрамника (для фиксации используются пластмассовые втулки, которые привинчены к лонжеронам болтами; со временем крепление разбалтывается, появляются громкие стуки, когда авто преодолевает косые неровности; чтобы решить проблему, устанавливают новые втулки или специально изготовленные шайбы).
• Рулевая рейка (на Фокусе второго поколения чаще стучит не рейка, а рулевая колонка, наконечник, тяги; чтобы проверить тяги, на припаркованной машине резко поворачивайте руль до упора то в одну, то в другую сторону; обнаружили характерный стук – обратитесь в «С-Авто», где после повторной проверки тяги будут заменены).
• Гул ступиц или промежуточной опоры правого привода, скрип опор стоек (ресурс деталей сокращает попадание грязи, хотя срок службы напрямую зависит от манеры езды и качества обслуживания).
• Поврежденные буферы сжатия.
• Ослабленные гайки и болты, которые фиксируют шланги стабилизаторов поперечной устойчивости (их следует подтянуть, а при критическом износе – заменить).
• Изношенные тормозные колодки, накладки которых гремят при нажатии на педаль тормоза (их замену стоит доверить специалистам, так как при самостоятельном выполнении процедуры возможно повреждение тормозных шлангов, неправильная затяжка крепежных болтов; при пробеге от 100 тыс. км есть смысл менять не только колодки, но и тормозные диски).
• Механические повреждения передних пружин, которые происходят при динамических ударах, попадании в глубокие ямы.

Учтите, для повышения устойчивости конструкторы расположили передние колеса под определенным углом относительно элементов подвески. Поэтому после ремонта ходовой следует отрегулировать угол схождения колес.

Какой срок эксплуатации у деталей подвески у Форд Фокус 2

Передняя подвеска Форд Фокус 2

Как Снять Рулевую Рейку Форд Фокус 2

В передней подвеске Форд Фокус 2 самым слабым звеном считается сайлент-блок у нижнего рычага. Даже в СТО его не заменят, так как для этого требуется специализированное дорогостоящее оборудование. Все это означает, что если полетел сайлент-блок, придется менять рычаг. Рычаги подвески рассчитаны примерно на 80-100 тысяч км. пробега.

Амортизаторы обладают таким же сроком службы. Если есть необходимость в их замене, заодно стоит поменять опорные подшипники.

Срок службы стоек стабилизатора и рулевых наконечников – 110-130 тыс.км. пробега.

Ступичный подшипник служит примерно 50-60 тыс. км. Его меняют вместе со ступицей.

Задняя подвеска Форд Фокус 2

Срок службы сайлент-блоков продольного рычага – 80-110 тысяч километров. Для их замены потребуется разобрать подвеску. Именно поэтому ремонт задней подвески Форд Фокус 2 стоит дороже.

Тем не менее, сайлент-блоки являются самыми хрупкими деталями в задней подвеске. Остальные детали прослужат дольше, амортизаторы – примерно 90-130 тысяч км, стойки стабилизатора – 130-140 тысяч км.

Как определить неисправность передней верхней опоры Форд Фокус 3 и где расположен подшипник

При неисправной верхней опоре могут возникать стуки, скрип, треск со стороны колёс под капотом. Это возникает как при амортизации, так и при вращении руля. Чтобы определить поломку опорного подшипника, сделайте несколько операций:

1. Поставьте автомобиль на ровную поверхность, откройте капот.
2. Начните раскачивать передок машины сверху вниз.
3. Одновременно рукой упритесь в чашку «опорника».
4. Послушайте, как ведёт себя опора: если есть стук или скрип, потребуется её снятие и проверка.
5. Так же попросите кого-нибудь покрутить руль и послушайте, как работает опора.
6. Ниже представлены полезные видео касательно диагностики. Более подробно со способави проверки вы можете ознакомистя в специальной статье на нашем сайте «Как проверить опорные подшипники».

Диагностика подвески:

Диагностика амортизаторов и «опорников»:

Скрип и стук при вращении руля:

Стук опорного подшипника на Ford Focus 3:

Устройство передней стойки Ford Focus 3

Для правильного демонтажа и установки нового опорного подшипника необходимо знать устройство узла, а так же расположение детали, которая подлежит замене. Далее представлена схема компоновки узла с перечислением деталей (номеров).

Как видно на схеме, поменять необходимо подшипник (1508111), так же дополнительно, если это требуется, меняется пыльник, демпфер, крепления. В продаже имеются ремонтные комплекты, в состав которых включены все перечисленные запчасти.

Какие амортизаторы лучше выбрать для покупки

Отвечаем на вопрос – оригинальные комплекты. Хотя многие пользуются аналоговой продукцией. Оригинальный передний амортизатор Форд, расположенный с правой стороны на стандартной подвеске идёт с артикулом 1619269. Левый – 1619274. Оригинальная передняя стойка амортизатора Форд Фокус с улучшенной подвеской – это продукт, расположенный справа, с артикулом 1619281. Левый идёт под № 1619283.

Задние конструкции разные. Всё зависит от кузова авто:

1. Хэтчбек.
2. Седан.
3. Купе.

Стойки по установке также делятся на правую и левую конструкцию.

Передние и задние конструкции бывают:

1. Масляными.
2. Газовыми.
3. Газомаслянными.

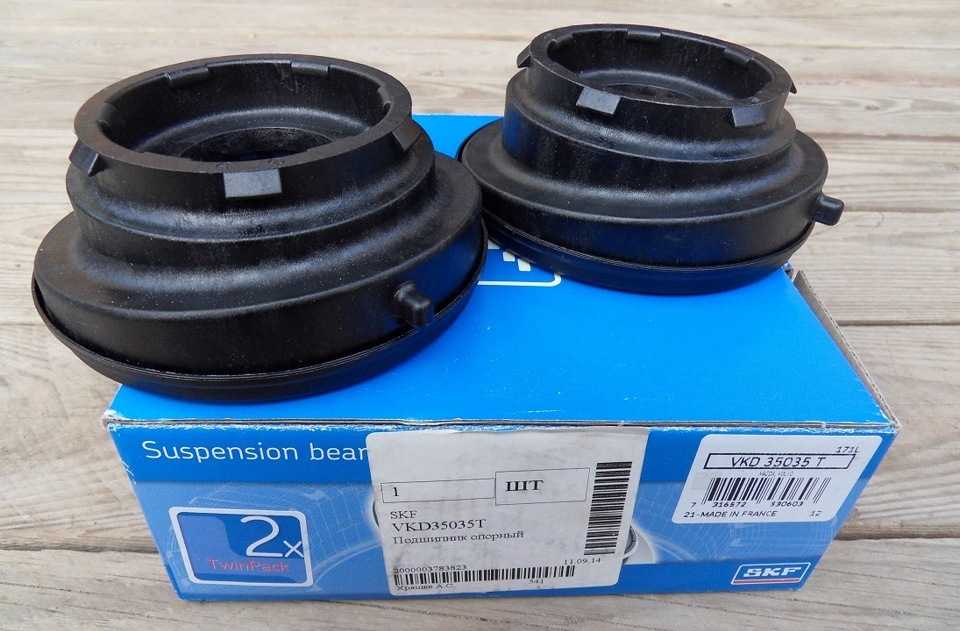

Как уже говорилось, многие владельцы второго фокуса предпочитают более дешёвую аналоговую продукцию, которая, кстати, не уступает по качеству более дорогим оригинальным комплектам.
