Замена заднего подшипника ступицы форд фьюжн своими руками — подробная инструкция с фото и видео

Советы по обслуживанию и эксплуатации подшипников

  1. Как смазать подшипник ступицы.

Не допускайте попадания пыли в смазку и подшипники. Смазка наружных поверхностей предотвращает образование коррозии. Для наружной смазки проделайте такие операции:
Сначала требуется чисто промыть керосином посадочное место обоймы, вытереть насухо, затем смазать тонким слоем смазки посадочную поверхность. Наденьте чистую резиновую перчатку, нанесите на ладонь смазку и втирайте в подшипник, затем вставьте деталь внутрь и дополнительно протрите поверхность ветошью, которая смочена смазкой.
Использовать можно любую антикоррозионную смазку, на рынке продаются специализированные смазки для подшипниковых узлов. При нанесении соблюдайте количество смазки – не должно быть подтёков с узла.
Смазка подшипника внутри возможна, если он открытого типа или имеет резиновые уплотнения

Добавите смазку внутрь, но тут так же необходимо соблюдать важное правило – не должно быть излишков смазки (неоднократно прокрутите обоймы, лишняя смазка выйдет, её следует убрать).

Рекомендуемая смазка представлена в таблице:

Марки смазки Производители Загуститель Базовое масло
RareMax AF-1 Kyodo Yushi Co., Ltd. Карбамид Минеральное масло
6459 Grease N Showa Shell Sekiyu, K.K. Карбамид Минеральное масло
Pyronoc Universal N-6C Nisseki Mitsubishi Oil Corporation Карбамид Минеральное масло
HB-1 Kyodo Yushi Co., Ltd. Карбамид Минеральное масло
Ronex MP Exxon/Mobil Литий Минеральное масло
  1. Как продлить срок службы.

Затягивайте гайку оси с рекомендуемым моментом. Чрезмерный натяг вызовет избыточное трение, смазка нагреется, высохнет, трущиеся детали деформируются. Недостаточный момент крепления вызовет люфт больше допустимого, что приведет к преждевременному износу. Используйте для ремонта подшипников оригинальные запасные части (гайку, шплинт, стопорыне кольца и т.д).

Рассчитать срок службы «Калькулятор срока службы ступичных подшипников»

Читайте статью «Момент затяжки ступичных подшипников»

Какой подшипник ступицы выбрать по производителю, и на что обращать внимание при покупке. Оригинальный номер указан на корпусе, его рекомендует устанавливать производитель

Если нет возможности достать оригинал, есть бренды на замену. Главное, чтобы совпали размеры и технические характеристики. На упаковке смотрите надписи, штрих код, выбитый номер на корпусе, комплектацию

Оригинальный номер указан на корпусе, его рекомендует устанавливать производитель. Если нет возможности достать оригинал, есть бренды на замену. Главное, чтобы совпали размеры и технические характеристики. На упаковке смотрите надписи, штрих код, выбитый номер на корпусе, комплектацию.

Читайте в статье «Рейтинг лучших производителей ступичных подшипников»

  1. Комплект ступичного подшипника — что в него входит.

Рем комплект включает расходные детали: ступичные гайки 1 или 2 шт., колесные болты – комплект, стопорное кольцо 2 шт. шплинт. Возможны сальники, наружные обоймы и даже смазка.

  1. Что использовать пресс или съемник.

Для качественной работы используйте пресс, снимите узел в сборе, отвезите на СТО, за небольшую плату произведут замену деталей узла за 1-1,5 часа. Съемник применяют при замене самостоятельно, покупают или берут в аренду. Рука помощника пригодится для задержки ключа.

Важный момент:

Не давите на внутреннюю обойму подшипника, так как это может привести к повреждению элементов подшипникового узла.

  1. Подшипники с АБС.

Наличие импульсного кольца легко проверить металлическим предметом, приложенным к одной из сторон уплотнений. Намагниченную сторону ставят внутрь отверстия кулака к разъему считывающего датчика.

Этапы замены подшипника Fusion своими руками

Выберите ровное, хорошо освещенное место. Если это делаете в гараже – обязательно наличие переноски.

До применения домкрата «сорвите» болты и гайку ступицы, сняв перед этим крышку, которая закрывает гайку.

Применяем подготовленный заранее ключ №30.

Не забываем установить опоры под колеса. Можно использовать даже обычные кирпичи с двух сторон колеса.

Потом поднимаем автомобиль домкратом.

Откручиваем все крепежные элементы, снимаем колесо.

Опять же не забудьте, сделать страховку безопасности подложив под днище машины упор. Можно воспользоваться запасным колесом.

Вынимаем датчик ABS. Для чего выкручиваем болт.

Теперь демонтируем барабан. Если он «прикипел» и не хочет сразу сниматься, то постучите приготовленной деревянной чуркой по всей поверхности.

После этого его можно будет легко снять.

При снятии ступицы может быть два варианта:

1.Ступица снимется вместе с диском. При этом извлекаемый дефектный подшипник развалиться.

2.Если подшипник остался на валу, делайте следующее – возьмите молоток и деревянную чурку и несколько раз ударьте в торец полуоси.

Делайте очень внимательно и аккуратно – можете повредить намагниченное кольцо ABS.

При развале подшипника на валу остается его внутренняя обойма, которую нужно снять.

Способов снятия несколько.

Выбирайте тот способ, который вам приемлем:

— небольшой болгаркой с отрезным кругом диаметром 125 мм., делаете поперечные размеры в нескольких местах.

Резко ударьте молотком и обойма развалится;

— примените съемник;

— ну и дедовский способ – зубило и молоток.

Им можно сделать все что хотите. Нужна только сила.

Потом все это очищаем от ржавчины и грязи. При наличии болгарки и металлической щетки на ней, можно ускорить эту процедуру.

Вытираем тряпкой смоченной в солярке, смазываем литолом.

Что мы делаем дальше:

— удаляем наружную часть демонтированного старого изделия из отверстия барабана;

— не забудьте убрать намагниченную крышку датчика ABS;

— далее снимаем круглогубцами два стопорных кольца с двух сторон;

— для снятия наружной обоймы, применяем то же зубило;

— деликатный метод снятия – применение съемника;

— еще один метод – применение металлической оправки диаметром – 52,5мм.

Все можете вздохнуть свободнее – демонтаж окончен.

Теперь более ответственная часть работы.

Монтаж подшипника.

Все посадочные места очистите, и смажьте литолом.

Запрессовать подшипник лучше с применением чашечного съемника.

При начальном этапе смотрите, чтобы не было перекоса обоймы подшипника.

Далее можно более быстрее выполнять запрессовку.

Обратите внимание, что перед этим нужно вставить стопорное кольцо. По окончании запрессовки устанавливаем вторую стопорную деталь

По окончании запрессовки устанавливаем вторую стопорную деталь.

Потом одеваем крышку, в которой есть намагниченный кожух ABS.

Приступаем к окончательному этапу монтажа.

Для этого:

— закрепляем подшипник;

— нужно вертикально поставить полуось в отверстие обоймы;

— при помощи деревянной чурки и молотка вбиваем на 10мм полуось;

— и далее ударяем до достижения упора буртика.

Все остальное делаем в так же как и при демонтаже, только в обратной последовательности.

Какие причины поломки подшипника на Ford Fusion?

Причин много:

— естественно плохое качество дорожного покрытия;

— не правильная эксплуатация автомобиля. «Агрессивная» езда. Быстрый разгон и моментальное торможение. Особенно это не приемлемо на поворотах;

— воздействие окружающей среды. Снег, дождь, грязь, песок. Посыпка дороги зимой солью негативно влияет на все детали автомашины.

— если вы поставили раннее бракованное изделие.

Совокупность этих факторов приводит к тому, что подшипник изнашивается и его нужно заменить.

Хотя по всем критериям эксплуатации ступицы на Фьюжн, производитель гарантирует пробег без замены подшипника до – 90000 км.

Для того, чтобы принять решение о замене детали необходимо произвести анализ о ее поломке

Для диагностики используется довольно простые методы. Вы сами сможете, определить вышел из строя подшипник и нужна ли его замена.

Это совсем не трудно, даже если вы новичок в вождении.

14.20. Замена подшипников ступицы заднего колеса

ПОСЛЕДОВАТЕЛЬНОСТЬ  РАБОТ

1. Поднимите автомобиль в горизонтальном положении и закрепите его на опорах. Отверните болты и снимите заднее колесо.

2. Отверните регулировочную гайку на рычаге привода стояночного тормоза. Предварительно сожмите резиновый защитный колпачок и поднимите его вверх по рычагу.

3. Отсоедините устройство автоматической регулировки зазоров тормозных колодок.

4

Осторожно поднимите колпачок со ступицы колеса

Рис. 13.21. Ступицы заднего колеса: 1 – нижнее крепление амортизаторной стойки; 2 – тормозной барабан; 3 – внутреннее кольцо подшипника; 4 – наружное кольцо подшипника; 5 – гайка

5. Отверните гайку крепления ступицы колеса, при этом держите ключ в горизонтальном положении, и снимите ступицу вместе с тормозным барабаном (
рис. 13.21).

6. Большой отверткой снимите сальник с внутренней стороны ступицы (при установке используйте новый сальник).

7. Молотком и подходящим пробойником снимите со ступицы колеса вращающееся наружное кольцо подшипника.

8. Двумя отвертками снимите внутренний подшипник с оси ступицы.

9

Почистите ступицу колеса и осторожно установите новые внутренние кольца подшипников до упора в буртик ступицы. При установке не перекосите кольца подшипников.

10

Заполните новые подшипники литиевой смазкой (например, LM-320). Почистите сальник, до половины заполните его новой смазкой.

11. Осторожно насадите стержнем новый сальник до упора в ступицу. Рабочая кромка сальника должна располагаться со стороны подшипника. Одновременно смажьте уплотнительную кромку литиевой смазкой.

12. Установите внутренний подшипник в кольцо подшипника и вместе со ступицей наденьте на ось ступицы. При необходимости через деревянную или резиновую подкладку легкими ударами молотка забейте ступицу на место.

13. Установите наружный подшипник на ось ступицы и закрепите его во внутреннем кольце подшипника.

14. Затяните новую гайку ступицы моментом 250–290 Н·м. Подшипники ступицы колеса не регулируются, они выполнены с такими малыми допусками, что при затяжке гайки ступицы автоматически устанавливается требуемый зазор подшипника ступицы колеса.

15. Установите колпачок на ступицу колеса.

16. Нажимайте (но не до пола кузова) на педаль тормоза до тех пор, пока не появится предварительное давление в тормозной системе.

17. Отрегулируйте стояночный тормоз.

предыдущая страница14.19. Снятие задней амортизаторной стойки следующая страница 14.21. Снятие рулевого колеса

Порядок замены подшипника задней ступицы на Ford Focus 1 седан

Замену начнём с подготовительных мероприятий. Обязательно снимаем Форд Фокус с ручного тормоза, поставьте машину на первую передачу. Обезопасьте себя, поставив упоры под колеса. Выполняются ремонтные работы на ровной поверхности с достаточным освещением. Замену выполняем без применения съемника и пресса, что сэкономит вам деньги, в том случае если у вас нет этих приспособлений.

Для замены потребуется следующий набор инструмента:

  • Отвертка;
  • Круглогубцы;
  • Молоток и острое зубило;
  • Набор ключей и головок с «трещёткой»;
  • Труба, для удлинения торцевого ключа;
  • Домкрат и подпорка;
  • Ключ динамометрический.

Перед заменой ознакомьтесь с устройством ремонтируемого узла, для облегчения процесса разборки и сборки.

  1. Ступица (полуось)
  2. Тормозной щит с тормозными колодками
  3. Болты крепления барабана к щиту
  4. Тормозной барабан
  5. Ступичый подшипник
  6. Стопорное кольцо
  7. Ступичная гайка
  8. Декоративный ступичный колпак

Как снять задний подшипник ступицы Форд Фокус

  1. Сначала потребуется снять колпак, если у вас он поставлен. Далее убираем отверткой защитную крышку ступичной гайки и разгибаем её края.
  2. Теперь срываем ступичную гайку, с помощью удлинения ключа трубой. Затем ослабляем болты крепления колеса. И только потом устанавливаем автомобиль на домкрат.

  1. На поднятом автомобиле, откручиваем болтовые соединения, в том числе и гайку ступицы.
  2. Далее поступательными движениями стаскиваем тормозной барабан с колодок.

Внимание:
В этот момент автомобиль обязательно снимаем с тормозов, поставив упоры под колёса.

  1. В снятой детали установлен ступичный подшипник, замена которого нам и требуется. Сначала убираем стопорные кольца с обеих сторон барабана, с помощью круглогубцев и отвертки.
  2. Теперь отчищаем посадочное отверстие и смазываем полость маслом, чтобы без затруднений выбить задний ступичный подшипник из барабана.

Важно знать:
Иногда внутренняя обойма шарикоподшипника остается на ступице, которую демонтируют при помощи съемника с лапками, либо надпиливают болгаркой и раскалывают зубилом.

  1. Далее ставим барабан на что-то жесткое, как показано на фото. Подбираем головку размером под внутренний диаметр обоймы. Сверху головки наставляем деревянный брусок.
  2. Далее ударами молотка по этой конструкции выбиваем и вынимаем внутреннюю часть элемента (сепаратор, кольца, ролики).

  1. Внутри останется наружное кольцо изделия. Убираем грязь и демонтируем кольцо.
  2. Используем острое зубило, удары наносим только по дорожкам качения (по конической поверхности).

Важно знать:
Иногда внутренняя обойма шарикоподшипника остается на ступице, которую демонтируют при помощи съемника с лапками, либо надпиливают болгаркой и раскалывают зубилом.

Установка нового заднего ступичного подшипника и обратная сборка

  1. Отчищаем корпус от ржавчины и грязи, удобно это делать болгаркой со специальной насадкой в виде металлический щетки. Подготовим деталь для замены.
  2. Для того чтобы произвести замену ступичного подшипника без съемника понадобится охладить новую запчасть в морозильнике (выдержать один час). Барабан же нагреваем в духовке, или газовой горелкой.

  1. Охлажденный подшипник вставляем в нагретый корпус тормозной чашки. Деталь встанет на место, без каких либо усилий.
  2. Остужаем деталь холодным воздухом или выжидаем. Далее переходим к монтажу стопорных колец.

Осталось установить собранную конструкцию на ступицу и тормозной щиток Форд Фокуса. Сначала отчистим колодки и ступицу от грязи, и смажем смазкой полуось.
Монтируем барабан на место

Важно соблюдать плавность, и аккуратно без перекосов насадить механизм отверстием на ступицу.

  1. Запрессовываем конструкцию на ступицу при помощи ступичной контргайки, наживляем её по резьбе и закручиваем (не до конца).
  2. Вставляем колесные болты и так же не до конца накручиваем по диагонали.

  1. Убираем домкрат и протягиваем резьбовые соединения. Начинаем со ступичной гайки, затягиваем динамометрическим ключом, с моментом 235 Н*М. Обязательно контрим гайку ступицы.
  2. Устанавливаем крышку ступичной контргайки. Замена подшипника и ремонт Форд Фокус 1 завершены.

Виды конструкций ступичных узлов заднего колеса

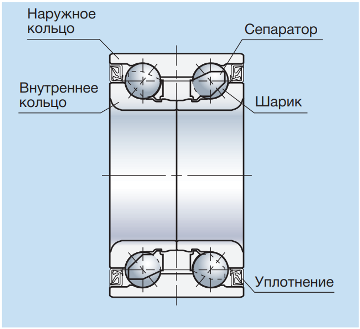

  1. HUB-1 имеет два ряда радиально упорных шариковых или роликовых узлов, заключенных в ячейки сепаратора.

Заводское уплотнение надежно герметизирует внутренние детали от попадания воды, абразивных частиц, Смазка препятствует силам трения. Эксплуатация при нормальных условиях достигает пробега 100 000 км.

  1. HUB-3 – сборная конструкция с фланцем.

Фланцы крепятся: один к кулаку — второй соединен с тормозным и колесным диском. При выходе из строя, примерно 150 000 км пробега в нормальных условиях эксплуатации, меняют целиком. HUB-3 со шлицами предназначен для ведущих колес.

Так же в конструкции данных подшипников добавляют встроенные датчики ABS/скорости.

  1. Два однорядных подшипника запрессованы внутри ступицы.

Их запрессовывают в ступицу с двух сторон, сборка насаживается на цапфу кулака, крепится ступичной гайкой. Конструкция характерна для не ведущих задних и передних колес некоторых моделях авто. Комплектуются сальниками, а в некоторых случаях регулировочным проставочными кольцом.?

Какие бывают неисправности ступичного подшипника

  • Разгерметизация уплотнений со стороны колеса и датчика ABS является основной неисправностью.
  • Усталостное разрушение металла, отслоение по причине длительной эксплуатации.
  • Ржавчина, которая может появиться в результате попадания воды на поверхность внутренней или внешней обоймы, а так же ступицы или оси.
  • Выбор низкокачественных деталей с отклонениями по геометрическим размерам, приводит к разрушению или проворачиванию корпуса в отверстии кулака или проскальзыванию оси ступицы, колесо виляет, увеличивается люфт.
  • Несоответствие количества смазки приводит к заклиниванию.
