Замена БП в салоне
Выход из строя самого блока — проблема, которая встречается нечасто. Но если происходит поломка устройства, то скорей всего, речь идет о БП, расположенном в салоне машины. На практике салонный блок — одно из слабых мест Форд Фокус 3.
Как произвести его замену, читайте далее:
- Откройте капот машины и ослабьте гайки на клеммах АКБ, после чего отключите их.
- Все дальнейшие работы будут выполняться в салоне машины. Вам надо залезть под вещевой ящик и найти сам предохранительный блок.
- На корпусе вы увидите два крепления. Вам надо их сжать, а затем потянуть вниз. Эти фиксаторы используются для крепления устройства под центральной консолью. Пластиковую крышку можно удалить.
- Вы получаете доступ к предохранителям. По очереди извлеките каждый из них. Предварительно рекомендуем сделать фото, чтобы после замены быстро установить все детали обратно и не перепутать их номинал.
- Когда все предохранители извлечены, сожмите крепления и сдвиньте скобку. Так вы сможете увидеть жгут с кабелями, подсоединенными к монтажному блоку. Разъем следует отсоединить от устройства. Аналогичным образом отключаются все другие жгуты.
- На следующем этапе надо отсоединить еще два крепления, фиксирующие монтажный блок к кузову машины. После этого можно демонтировать БП из места монтажа. Новый девайс ставится на место старого, действия по сборке выполняются в обратном порядке. После установки не забудьте подсоединить на место отключенные разъемы с проводами и зафиксировать все крепления.
- Подключив устройство, проверьте качество его работы. Рекомендуем по очереди включить все электрические приборы, чтобы убедиться в их работоспособности. Если вы правильно заменили блок, то можно ставить на место пластиковую накладку.
Search
Что делать, если свет любимого человека не начинает светить Мир Форд Фокус второго поколения?
Это происходит в любое время с любой машиной. Прикуриватель для Ford Focus 3, главный предохранитель фар ближнего света. 75. 15. Когда работа осветительного оборудования прерывается, возникает риск движения. Регулировка фары Ford Focus 2. Поэтому устранение неисправностей должно быть выполнено как можно скорее. Ниже мы поговорим о том, как решить проблему на примере Ford Focus.
Нередко слышно, что ближняя фара Ford Focus 2 больше не горит. Предохранителем прикуривателя является Ford Focus 3, основным предохранителем для фар. f75. Может быть несколько обстоятельств, вот основные из них:
- перегорела лампа;
- предохранители;
- реле.
Возможные причины проблемы расположены в порядке убывания. от обычного к сложному. Рассмотрим каждый из них более подробно.
Лампа
Часто возникает проблема, которая решается без особых усилий. замена последней. замена балок на киа рио. Что такое лампа накаливания (Kia Rio 2012. Требования к использованию ближнего света могут включать не ближний свет, а замену лампы близко Фары форд фокус 2 нужны знания.
Во-первых, вы должны знать тип ближнего света Ford Focus второго поколения. H 7. Во-вторых, аспекты установки.
Посмотрим Ford Focus 2 замена ближнего света (рестайлинг) :
- Поднимите капот.
- Снять крепежный болт фары (с маркировкой).
- Фара фиксируется двумя защелками. Так заменить лампочку. заставить замолчать любого из них (полная разборка светильника невозможна).
- Снимите крышку с резины.
- Удалите заглушку, которая поставляет лампу.
- Заменить деталь.
- Установите все в обратном порядке.
Лампа фокусировки 3 мигает, не горит
На тебе Ford Focus
галогенная лампа перегорелаближний свет и после замены.
Какой ближний свет выбрать для Ford Focus 2?
Лучшим вариантом будет покупка устройства на 55 Вт и 12 В. Замена фары дальнего света Ford Kuga 2008 года. Более мощная лампочка грозит перегревом жгута проводов и ускоряет износ отражателя фар.
Предохранители
Может случиться, что короткий луч Ford Focus 2 не загорится из-за поломки предохранителей.
Предохранители защищают бортовую сеть от внезапных скачков напряжения, предотвращая возможные неисправности устройства. Неисправная деталь должна быть заменена как можно скорее, так как напряжение станет нестабильным и повлияет на работу других электронных устройств
Важно установить предохранитель, по напряжению аналогичен заводскому, так как несоответствие этого индикатора в меньшем направлении может привести к печальным последствиям
Где искать предохранители?
Детали, которые нам нужны, находятся в салоне (FF2 Facelift. после 2007 года), в зоне для перчаток (передний пассажир).
Чтобы добраться до нужный блок предохранителей, требуется:
- Снимите защитную крышку, потянув ее вниз.
- Снимите два фиксирующих зажима.
- Опустите сам блок вниз.
Все. Какой предохранитель отвечает за фокус ближнего света 3 ближнего света. Форд Фокус 3. Замена лампы фар. Ниже приведена схема этого.
Предохранители 142 (справа) и 143 (слева) ближний свет и имеют напряжение 15 ампер. Замена подсветки лампочек в kia sportage 3. бортовой журнал kia. Часть меняется в зависимости от стороны недостатка света или обоих сразу.
Что такое эстафета и для чего она нужна? Реле. это электрический блок, предназначенный для защиты и переключения цепей. В Форд Фокус 3? Сколько лампочек вспыхнуло, у каждого предохранителя. Это снижает ток и замыкает электрическую цепь через свои контакты.
Если фары ближнего света перестают гореть, это повод проверить реле ближнего света. Он находится под символом «R 15» (схема выше).
Чтобы проверить работоспособность заготовки, замените старый блок на рабочий. Свечи зажигания на Ford Focus 3 Фары ближнего света, установленные на Ford Focus 2, имеют маркировку n7. Мощность освещения. 55 Вт. Если все работает, то вам нужно установить новое реле.
Источник
Post Views: 2
Предохранители Ford Fusion
Пожарная безопасность и защита электрооборудования автомобилей обеспечивается применением плавких предохранителей и использованием реле для включения мощных потребителей. Предохранители собираются в монтажные блоки и располагаются в доступном для обслуживания месте. Таких блоков на автомобиле форд фьюжн два.
Один блок находится под вещевым ящиком в салоне автомобиля. Второй монтажный блок находится в моторном отсеке, рядом с аккумулятором. Предохранитель представляет собой пластиковый корпус, в котором находится плавкая вставка и две контактные ножки. Конструкция электро предохранителей универсальная и подходит к различным автомобилям.
Для доступа к блоку предохранителей в салоне автомобиля нужно открыть вещевой ящик и сдвинув к середине боковины откидной крышки, снять её. Откроется доступ к блоку предохранителей, в котором, находится 53 вставки.

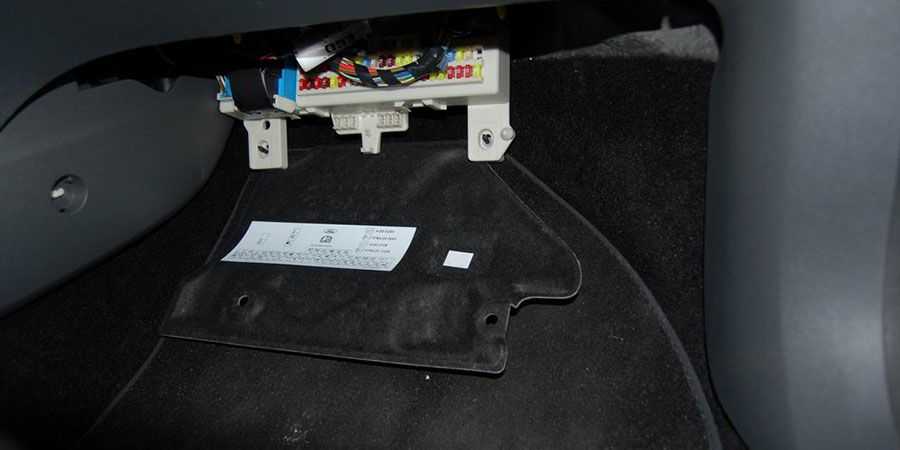

Так выглядит блок предохраннителей в салоне по вещевым ящиком.
- 1.f 1 резервный свободное место.
- f 2 и f3 для прицепа.
- f 4 отвечает за систему отопления (охлаждения) и вентиляцию салона. 10 А
- f 5 Система динамической стабилизации и ABS (антиблокировочная система) 20 А
- f 6 ABS (антиблокировочная система) 30 А
- f 7 КПП робот 15 А
- f 8 Привод внешних зеркал заднего вида 7,5 А
- f 9 Фара ближнего света (левая) 10 А
- f 10 Фара ближнего света (правая) 10 А
- f 11 Габаритное освещение при движении в светлое время суток 15 А
- f 12 Питание системы впрыска, ЭБУ системы впрыска 15 А
- f 13 Система управления двигателем (дизель) 20 А
- f 14 стартер 30 А
- f 15 Реле бензонасоса 20 А
- f 16 Питание системы впрыска, ЭБУ системы впрыска 3 А
- f 17 Переключатель приборов наружного освещения 15 А
- f 18 Радиоприёмник 15 А
- f 19 Габаритное освещение при движении в светлое время суток 15 А
- f 20 Топливный насос 7,5 А Габаритный фонарь (левый)
- f 21 Запасной. Без предохранителя.
- f 22 Габаритный фонарь (левый) 7,5 А
- f 23 Габаритный фонарь (правый) 7,5 А
- f 24 Звуковой сигнал охранной сигнализации, центральный замок 20 А
- f 25 Аварийная сигнализация 15 А
- f 26 Схема обогрева заднего стекла 20 А
- f 27 Звуковой сигнал 15 А с 2004 г. в.
- 10 А до 2004 г. в.
- f 28 На стартер и зарядку аккумулятора 3 А
- f 29 Отвечает за прикуриватель 15 А
- f 30 Система зажигания 15 А
- f 31 Переключатель приборов наружного освещения 10 А
- 31.f 32 Электро обогрев внешних зеркал заднего вида 7,5 А
- 32.f 33 Переключатель приборов 7,5 А
- f 34 Запасной. Без предохранителя.
- f 35 Подогрев передних сидений 7,5 А
- f 36 На стеклоподъёмники 30 А
- f 37 Система динамической стабилизации, антиблокировочная система (ABS) 3 А
- f 38 Электронный блок общего назначения7,5 Ф
- f 39 Подушки безопасности 7,5 А
- f 40 АКПП 7,5 А
- f 41 Запасной. Без предохранителя. Или роботизированная КПП 7,5 А
- f 42 Обогреватель переднего стекла 30 А
- f 43 Обогреватель переднего стекла 30 А
- f 44 Радиоприёмник 3 А
- f 45 Стоп сигналы два основных и один дополнительный 15 А
- f 46 Схема дворников и насос омывателя лобового стекла 20 А
- f 47 Стеклоочиститель заднего стекла 10 А
- f 48 Фонари заднего хода 2шт. 7,5 А
- f 49 Электродвигатель вентилятора системы вентиляции и кондиционирования салона 30 А
- f 50 Противотуманные фонари (фары) передние и задние всего 4шт. 20 А
- f 51 Дополнительный прикуриватель для задней части салона 15 А
- f 52 Фара дальнего света (левая) 10 А
- 52 f 53 Фара дальнего света (правая) 10 А
Цветовая маркировка предохранителей:
- 3 А (фиолетовый)
- 7,5 А (коричневый)
- 10 А (красный)
- 15 А (синий)
- 20 А (желтый)
- 30 А (зелёный)
Замена предохранителей производится специальным пинцетом, который продаётся в комплектах с вставками. Для замены надо захватить пинцетом перегоревший электро предохранитель и лёгким покачиванием извлечь его из гнезда. Новый предохранитель вставляется пинцетом в обратном порядке. Замена предохранителей на вставки другого наминала, не допускается.
Блок предохранителей в моторном отсеке имеет 8 предохранителей. Они имеют большую мощность и конструктивно отличаются от салонных вставок, Имеют цифровое обозначение максимального тока. Крепятся в блоке предохранителей винтами. Это сделано для обеспечения более надёжного контакта предохранителя с клеммами из-за больших нагрузок.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Точки подключения сигнализации на автомобиль FORD FUSION 2010-2012
| Цепь | Цвет | Расположение | Дополнительно |
| 12 Вольт | Красный (+) | SJB, Черный 1-контактный разъем, PIN 1, SEE NOTE #2 | |
| Зажигание | Синий/Белый (+) | Замок зажигания, Черный 7-контактный разъем, PIN 7 | |
| Зажигание 2 | Н/Д | ||
| Зажигание 1 | Белый/Оранжевый (+) | Замок зажигания, Черный 7-контактный разъем, PIN 1 | |
| Зажигание 2 | Н/Д | ||
| Зажигание 3 | Н/Д | ||
| АСС 1 | Фиолетовый/Зеленый (+) | Замок зажигания, Черный 7-контактный разъем, PIN 6 | |
| АСС 2 | Н/Д | ||
| Наличие ключа | Н/Д | ||
| Габаритные огни ( — ) | Н/Д | ||
| Габаритные огни ( + ) | Фиолетовый/Белый (+) | Водительская кик панельилиSJB, Серый 13-контактный разъем(E), PIN 6, SEE NOTE #2 | |
| ЦЗ Закрытие | Синий/Зеленый (TYPE B) | Водительская кик панель илиSJB, Серый 26-контактный разъем(C), PIN 17, SEE NOTE #2 | |
| ЦЗ Открытие | Желтый/Фиолетовый (TYPE B) | Водительская кик панель илиSJB, Серый 26-контактный разъем(C), PIN 4, SEE NOTE #2 | |
| LOCK MOTOR WIRE | Серый/Коричневый (5-WIRE TYPE) | Водительская кик панель | |
| Двери | Зеленый/Фиолетовый (-) | SJB, Серый 26-контактный разъем(C), PIN 14, SEE NOTE #2 | |
| Вежливая подсветка | Серый/Фиолетовый (+) | SJB, Серый 14-контактный разъем(A), PIN 9, SEE NOTE #2 | |
| Открытие багажника | Коричневый/Желтый (-) | Открытие багажника SWITCHилиSJB, Серый 26-контактный разъем(C), PIN 20, SEE NOTE #2 | |
| Раздвижная дверь | Н/Д | ||
| Сигнал | Синий/Белый (-) | На рулевой колонкеилиSJB, Черный 52-контактный разъем(b), PIN 41, SEE NOTE #2 | |
| Тахометр | Любой кроме Синий (AC) | Форсунки | |
| WAIT TO START LIGHT | Н/Д | ||
| Тормоз | Фиолетовый/Белый (+) | Педаль тормозаилиSJB, Черный 52-контактный разъем(B), PIN 40, SEE NOTE #2 | |
| Отключение штатной сигнализации | Только на заводе!! | ||
| ANTI-THEFT | FORDS TRANSPONDER ANTI-THEFT SYSTEM, SEE NOTE #1 | Замок зажигания TUMBLER |
instalator.ru
Монтажный блок под торпедой: замена предохранителей
Обозначение предохранителей в салоне Ford Fiesta/Fusion
| Номер предохранителя (сила тока) | Цвет | Защищаемая цепь |
| F1 | — | Резерв |
| F2 | — | Прицеп |
| F3 | — | Прицеп |
| F4 (10 А) | Красный | Система отопления (кондиционирования) и вентиляции салона |
| F5 (20 А) | Желтый | Антиблокировочная система (ABS) |
| F6 (30 А) | Зеленый | Антиблокировочная система (ABS) |
| F7 (15 А) | Синий | Коробка передач Durashift EST |
| F8 (7,5 А) | Коричневый | Электропривод наружных зеркал заднего вида |
| F9 (10 А) | Красный | Левая фара ближнего света |
| F10 (10 А) | Красный | Правая фара ближнего света |
| F11 (15 А) | Синий | Освещение при движении в светлое время суток |
| F12 (15 А) | Синий | Цепь питания системы впрыска, ЭБУ системы впрыска |
| F13 (20 А) | Желтый | Система управления двигателем (дизель) |
| F14 (30 А) | Зеленый | Стартер |
| F15 (20 А) | Желтый | Топливный насос |
| F16 (3 А) | Фиолетовый | Цепь питания реле системы впрыска, ЭБУ системы впрыска |
| F17 (15 А) | Синий | Переключатель приборов наружного освещения |
| F18 (15 А) | Синий | Автомагнитола |
| F19 (15 А) | Синий | Освещение при движении в светлое время суток |
| F20 (7,5 А) | Коричневый | Панель приборов, таймер отключения, фонарь освещения номерного знака |
| F21 | — | Резерв |
| F22 (7,5 А) | Коричневый | Габаритный свет левого борта |
| F23 (7,5 А) | Коричневый | Габаритный свет правого борта |
| F24 (20 А) | Желтый | Центральный замок и звуковой сигнал охранной сигнализации |
| F25 (15 А) | Синий | Аварийная световая сигнализация |
| F26 (20 А) | Желтый | Электрообогрев заднего стекла двери задка |
| F27 (15 А) | Синий | Звуковой сигнал |
| F28 (3 А) | Фиолетовый | Аккумулятор, стартер |
| F29 (15 А) | Синий | Прикуриватель |
| F30 (15 А) | Синий | Система зажигания |
| F31 (10 А) | Красный | Переключатель приборов наружного освещения |
| F32 (7,5 А) | Коричневый | Электрообогрев наружных зеркал заднего вида |
| F33 (7,5 А) | Коричневый | Переключатель приборов |
| F34 | — | Резерв |
| F35 (7,5 А) | Коричневый | Подогрев передних сидений |
| F36 (30 А) | Зеленый | Стеклоподъемники |
| F37 (3 А) | Фиолетовый | Антиблокировочная система (ABS) |
| F38 (7,5 А) | Коричневый | Электронный блок общего назначения |
| F39 (7,5 А) | Коричневый | Подушки безопасности |
| F40 (7,5 А) | Коричневый | Автоматическая коробка передач |
| F41 | — | Резерв |
| F42 (30 А) | Зеленый | Обогрев ветрового стекла |
| F43 (30 А) | Зеленый | Обогрев ветрового стекла |
| F44 (3 А) | Фиолетовый | Автомагнитола |
| F45 (15 А) | Синий | Стоп-сигналы |
| F46 (20 А) | Желтый | Стеклоочиститель и омыватель ветрового стекла |
| F47 (10 А) | Красный | Стеклоочиститель стекла двери задка |
| F48 (7,5 А) | Коричневый | Фонарь заднего хода |
| F49 (30 А) | Зеленый | Электродвигатель отопителя |
| F50 (20 А) | Желтый | Противотуманные фонари |
| F51 (15 А) | Синий | предохранитель прикуривателя ford fusion, ford fiesta |
| F52 (10 А) | Красный | Левая фара дальнего света |
| F53 (10 А) | Красный | Правая фара дальнего света |
Обозначение реле в салоне Ford Fiesta/Fusion
| Номер реле | Номинальная сила тока, А | Защищаемая цепь |
| R1 | 40 | Электропривод складывания наружных зеркал |
| R2 | 40 | Обогрев ветрового стекла |
| R3 | 70 | Система зажигания |
| R4 | 20 | Фары ближнего света |
| R5 | 20 | Фары дальнего света |
| R6 | 20 | Топливный насос |
| R7 | 40 | Стартер |
| R8 | 40 | Электровентилятор отопителя |
| R9 | 20 | Освещение при движении в светлое время суток |
| R10 | 20 | Зарядка аккумуляторной батареи |
| R11 | 40 | Система впрыска, ЭБУ системы впрыска |
| R12 | — | Резерв |
Многие люди, малознакомые с устройством автомобиля в целом, весьма неуверенно справляются с поиском и заменой предохранителей. Чтобы избежать проблем, рекомендуем следовать советам, приведенным ниже:
- Первым делом откройте бардачок и освободите его от содержимого.
- Далее сожмите его стенки и достаньте из приборной панели.
- Аккурат за крышкой расположены сами предохранители. Рекомендуем вам перед тем, как начать проводить замену, изучить причину поломки или перегорания. Не помешает руководствоваться схемой расположения, чтобы не перепутать элементы.
- Настоятельно не рекомендуется использовать проволоку или другие аналогичные самопальные запчасти вместо заводских плавких предохранителей. Это способно испортить как отдельно взятые элементы электрики, так и весь монтажный блок в целом.
- На задней части ящика есть схема, в которой четко обозначено, как добраться до деталей и выполнить замену. Действуйте согласно рекомендациям, и вы нивелируете риск возгорания или поломки.
- Возле коробки расположен пинцет, с помощью которого можно легко и удобно достать предохранители.
- Оцените на глаз, в каком состоянии находится перемычка. Даже не специалист заметит, если что-то случится с прозрачным пластиком. И непременно помните, что заменить нужно на деталь такой же маркировки и номинала мощности.
- Чтобы достать реле, нужно раскачать его из стороны в сторону с минимальными усилиями. Будьте осторожны, чтобы не повредить конструкцию.
Осталось только поставить деталь и собрать обратно бардачок по обратному алгоритму.
Ремонт и замена стартера на Форд Фьюжн
Замена стартера на Форд Фьюжн производится в том случае, если нет возможности произвести ремонт стартера Форд Фьюжн – затраты на него не сопоставимы с ценой новой детали. Если же повреждения небольшие, рекомендуется ограничиться ремонтом стартера автомобиля.
Когда следует делать ремонт и замену стартера Форд Фьюжн:
- машина не заводиться и стартер не работает
- слышен шум при попытке завести авто, мотор не заводится
- после пуска двигателя авто отключение стартера не происходит
Как определить – ремонт или замена стартера?
В специализированных автосервисах перед проведением процедур по ремонту или замене стартера обязательно проведут предварительную диагностику стартера Форд Фьюжн. При этом снимать запчасть нет необходимости – предварительный осмотр детали позволит точно узнать, есть ли проблема со стартером.
И уже после, при обнаружении сбоя в работе, последует процедура снятия стартера и установки его на специализированный стенд для проведения более глубокой диагностики. Необходимые сведения можно получить путем разборки и дефектовки детали.
И уже после этого можно будет сказать точно, что следует делать – произвести ремонт или заменить стартер Форд Фьюжн на новый.
Стоимость работ по ремонту и замене стартера
- Диагностика запчасти обойдется в 800 руб.
- Проверка на стенде стоит от 300 руб.
- Почистить стартер в сервисе могут за 200 руб.
- Ремонт бендикса стартера Форд Фьюжн стоит около 400 руб. (плюс 250 руб. за деталь)
- Ремонт стартера на Форд Фьюжн стоит от 500 руб. (плюс 400 руб. на комплектующие)
- Замена стартера на Форд Фьюжн стоит от 1200 руб. (плюс около 3500 руб. на комплектующие)
- Замена щеток стартера обойдется в 200 руб. (деталь стоит 300 руб.)
- Замена втягивающего реле обойдется в 200 руб. (стоимость 300 руб.)
- Замена редуктора на Форд Фьюжн будет стоить от 450 руб. (плюс 500 руб. за комплектующие)
Замена стартера Форд Фьюжн 1 4 и 1 6:
- Для проведения работ потребуются торцовые ключи на 10 и на 13
- Авто необходимо поставить на подъемник или смотровую яму
- Отсоединить провод минусовой клеммы АКБ
- Открутить гайку плюсовой клеммы питания стартера
- Произвести снятие со шпильки клеммы
- Открутить гайку клеммы провода питания у тягового реле
- Отодвинуть провода в сторону
- Снять стартер Форд Фьюжн, вывернув 3 болта крепления его к картеру сцепления
- Поставить новый стартер и собрать устройство в обратном порядке
Ремонт стартера на Форд Фьюжн 1 4 и 1 6
Прежде чем приступить к ремонту стартера Форд Фьюжн, необходимо будет снять деталь – процесс снятия описан выше. В процессе процедуры будет заменен бендикс стартера, поэтому необходимо заранее приготовить новую запчасть
Также важно помнить, что при проведении работ обязательно нужно отключить аккумулятор, чтобы избежать короткого замыкания.
Ремонт снятого стартера производится следующим образом:
- Зажать тисками стартовое реле
- Открутить (сдернуть) винты ключом TORX25
- Снять втягивающее реле стартера
- Зажать стартер и открутить 2 длинных болта сзади
- Снять крышку стартера
- Снять старый бендикс и вилку, достать вал
- Планетарный редуктор извлечь, разобрать и промыть керосином
- Промыть все остальные детали стартера
- Смазать весь механизм, кроме бендикса и вала (можно использовать литол)
- Установить на вал новый бендикс, установить на место вилку и крышку
- Зажать стартер в тисках и переключить ключ на закручивание
- Собрать механизм в обратном порядке
- Разобрать втягивающее реле
- Промыть деталь
- Смазывать реле (а также вал и бендикс) не нужно
- Установить каждую деталь стартера на свое место
- Поставить стартер на Форд Фьюжн и подключить его (при установке АКБ должна быть выключена!)
Тем, кто решится делать ремонт или менять стартер на своем Форд Фьюжн самостоятельно, рекомендуем вначале посмотреть соответствующее видео. Далее необходимо будет ознакомиться с полным описанием работ и приготовить все необходимые инструменты.
Артикулы деталей стартера на Форд Фьюжн:
- Бендикс Bosch – 1 006 209 804
- Втягивающее реле Bosch – 2 339 304 015 / Cargo 138763 / Unipoint SNLS221A
- Катушка электромагнита Magneti marelli – AME 0539
- Стартер Ford – 3122001
- Реле стартера KRAUF – STB1050
Ремонт и замена стартера являются процедурами относительно не сложными, и провести их может при наличии необходимых деталей, инструментов, гаража и свободного времени обычный автолюбитель.
Монтаж предохранителей: расположение блока и реле
Монтажный блок, в котором расположены все предохранители, реле и ПП, расположен в капотном пространстве, салоне и багажном отсеке. Большая часть элементов для стабилизации напряжения расположена непосредственно в монтажном блоке. Он спрятан аккурат под бардачком, при этом прикрыт пластиковой крышкой на двух зажимах.
Каждый отдельно взятый предохранитель имеет свое прямое предназначение и работает в паре с одним элементом. Стартер, ближний или дальний свет, аккумулятор и др. – каждый из этих элементов имеет один предохранитель. В блоке расположены и дополнительные, запасные объекты. Их можно использовать как временные, когда выходят из строя действующие.
Несколько меньшее количество находится в моторном отсеке, сразу возле аккумулятора. Пластиковый короб бросается в глаза, поэтому пропустить его не получится. Естественно, все предохранители из-под капота также имеют прямое предназначение. К типовым элементам авто, регулируемые моторными предохранителями, относят следующие: автоматическая коробка передач, кондиционер и система обогрева, стеклоподъемники и пр.
Важно! Не удивляйтесь, что пластиковые колпачки предохранителя окрашены в разные цвета. Это сделано для того, чтобы можно было отличать их по назначению и напряжению
Также отличаются они и по диапазону мощности: до 35-40А.
Чтобы понять, где находятся предохранители на Форд Фиеста, рекомендуем ознакомиться со схемами значения маркировки:
10.3.1. Расположение предохранителей, плавких вставок и реле и их замена
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля за вещевым ящиком и в подкапотном пространстве с левой стороны возле аккумуляторной батареи.
|
Рис. 10.1. Расположение предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля |
Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне автомобиля (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле приведено в табл. 10.1 и 10.2.Таблица 10.1 Назначение предохранителей в монтажном блоке, расположенном в салоне автомобиляТаблица 10.2 Таблица Назначение реле в монтажном блоке, расположенном в салоне автомобиля
Кроме того, предохранители и реле расположены в монтажном блоке, установленном в подкапотном пространстве. В табл. 10.3 и 10.4 указано назначение этих предохранителей и реле, но на разных модификациях автомобилей некоторые цепи, указанные в таблицах, могут отсутствовать.Таблица 10.3 Цепи, защищаемые силовыми предохранителями в монтажном блоке, расположенном в подкапотном пространствеТаблица 10.4 Назначение реле в монтажном блоке, расположенном в подкапотном пространстве
| ПримечаниеНа задней части вещевого ящика нанесена схема расположения предохранителей и реле. |
Для получения доступа к монтажному блоку, расположенному в салоне автомобиля, выполните следующее.
| 1. Откройте вещевой ящик… | 2. …отжав пальцами стенки и выведя с обеих сторон ограничители хода, откиньте вещевой ящик. |
3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
| ПредупреждениеНе заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару. |
4. Извлеките заменяемый предохранитель с помощью пинцета.
5. Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
6. При необходимости замены извлеките реле, покачивая его из стороны в сторону.
7. Установите детали в порядке, обратном снятию.
Для получения доступа к монтажному блоку, расположенному в подкапотном пространстве, выполните следующее.
Вам потребуются: ключ «на 8», отвертка с плоским лезвием.
1. Снимите прижимную планку аккумуляторной батареи (см. «Снятие и установка аккумуляторной батареи»).
| 2. Отожмите отверткой фиксатор… | 3. …и снимите крышку блока предохранителей. |
| 4. Отверните две гайки крепления… | 5. …и снимите предохранитель. |
| Примечание Для наглядности аккумуляторная полка снята. |
6. Установите новый предохранитель в порядке, обратном снятию.
Также в подкапотном пространстве расположен блок реле, закрепленный на прижимной планке аккумуляторной батареи.
Для замены реле выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
| 2. Отожмите два фиксатора, расположенные по бокам крышки… | 3. …и снимите крышку. |
4. Извлеките неисправное реле.
5. Установите новое реле и снятую крышку в порядке, обратном снятию.
