3.3.3. Снятие двигателя
Снятие двигателя без коробки передач производится вверх из моторного отсека с помощью грузоподъемного механизма. Можно также производить снятие двигателя вместе с коробкой передач, однако, это значительно труднее, так как для этого требуется установить автомобиль на подъемнике и с помощью дополнительного подъемника опустить двигатель вместе с коробкой передач вниз, предварительно отсоединив и сняв агрегаты, препятствующие опусканию силового агрегата.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять отрицательный провод с аккумулятора.
2. Снять защиту картера и брызговик.
3. Снять решетку радиатора.
4. Отсоединить трос открытия капота от механизма закрывания капота и извлечь из фиксаторов.
5. Снять капот, предварительно отметив положение петель, для облегчения повторной установки и отсоединив трубку омывателя ветрового стекла.
6. Отвинтить три винта и снять крышку дроссельного клапана.
7. Снять крышку воздушного фильтра, расходомер воздуха и впускную воздушную магистраль.
8. Снять крышку маслозаливной горловины.
9. Отвинтить болты и снять верхнюю часть кожуха вентилятора.
10. Слить охлаждающую жидкость из системы охлаждения, для чего под сливную пробку радиатора подставить соответствующий контейнер и открыть сливную пробку, расположенную в нижней части радиатора. Для ускорения слива охлаждающей жидкости открыть пробку расширительного бачка. Для слива охлаждающей жидкости из блока цилиндров отвинтить дренажный болт, расположенный в блоке цилиндров.
11. Отсоединить шланги системы охлаждения от радиатора отопителя.
12. Снять вентилятор с муфтой вязкого сцепления.
13. Отсоединить вакуумную трубку усилителя тормозов от впускного коллектора.

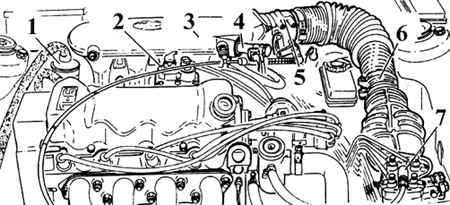

14. Отключить электрические провода и снять разъемы со следующих агрегатов и датчиков: – генератора; – стартера; – датчика температуры; – датчика температуры системы управления двигателем; – датчика давления масла; – электромагнитного клапана на топливном насосе высокого давления; – датчика положения дроссельной заслонки; – электромагнитной муфты вентилятора; – клапана оборотов холостого хода; – распределителя; – инжекторов; – термодатчика радиатора.
15. Отсоединить от двигателя провод массы.
16. Отсоединить трос акселератора, трос понижения передачи автоматической коробки передач или электромагнитный выключатель понижения передачи.
17. Разгерметизировать топливную систему и отсоединить шланги подачи и возврата топлива.
18. Снять вспомогательные приводные ремни гидроусилителя рулевого управления и кондиционера. Отвинтить насос и компрессор кондиционера и при помощи мягкой проволоки подвесить к кузову не отсоединяя от них шлангов.
19. Снять крышку и ротор распределителя зажигания вместе с проводами.
20. Снять стартер.
21. Слить моторное масло и снять фильтр.
22. Снять трос сцепления.
23. Отвинтить переднюю приемную трубу от выпускного коллектора.
24. На автомобилях с автоматической коробкой передач отвинтить преобразователь крутящего момента от приводного диска.
25. Установить таль для подъема двигателя и приподнять двигатель, а затем отвинтить держатели двигателя.
26
Соблюдая осторожность, грузоподъемным механизмом приподнять двигатель и отвинтить кронштейн крепления двигателя к опорам. 27
Отвинтить задний щиток двигателя.
28. Отвинтить болты крепления картера сцепления.
29. Подпереть коробку передач при помощи соответствующего подъемника и широкой доски и немного приподнять коробку передач.
30. Соблюдая осторожность, грузоподъемным механизмом приподнять двигатель и отделить от него коробку передач.
31. Извлечь двигатель из моторного отсека.
