Неисправности топливной системы дизельного двигателя: обзор возможных причин и способы решения проблем

Основные причины неисправности ТНВД

Выделяют следующие причины поломки насоса высокого давления. Обычно у них выходят из строя следующие конструктивные элементы:

Плунжеры. Чаще всего виноваты именно они, поскольку плунжерные пары быстро загрязняются. Обусловлено это двумя причинами. Первая — конструктивные особенности, предусматривающие маленький зазор, обеспечивающий высокое давление в системе. Вторая — низкое качество дизельного топлива, в частности, присутствие в нем серы и парафинов, которые, собственно, и загрязняют устройство. Также грязь может попадать из двигателя (нагар, грязь). Износ плунжеров приводит к нестабильной работе мотора на холостых оборотах, повышенному расходу топлива, снижению компрессии. Из-за повреждения плунжерной пары могут значительно перегреться подшипники.
Вода в дизельном топливе. Также зачастую в отечественной солярке имеет место повышенное содержание воды. Влага смывает топливную (одновременно защитную) пленку с поверхностей деталей ТНВД, из-за чего ресурс прецизионных деталей значительно снижается. Это может даже привести к заклиниванию насоса.
Загрязненный топливный фильтр. Из-за забитого топливного фильтра насос высокого давления, во-первых, может загрязниться (плунжерные пары), а во-вторых, он работает «на износ», что снижает его общий ресурс.
Неравномерная подача и распределение нагнетаемой солярки. Такая проблема также может быть вызвана неисправностью плунжерных пар, в частности, износа поводков, зубьев рейки, нагнетательных клапанов, а также грязными форсунками.
Производственный брак. Это ситуация достаточно редкая, однако на дешевых насосах порой встречается. К браку относят трещины на корпусе ТНВД, повреждение его подшипников, а также заедание плунжерной втулки.
Износ подшипников. Они обычно изнашиваются по причине критического уменьшения ресурса (старения). Как вариант — заводской брак. Все это приводит к тому, что эксплуатационные характеристики насоса ухудшаются, а подшипники и прилегающие к ним детали перегреваются, чем снижают свой рабочий ресурс.
Заклинивание поршня и втулки. Это критическая поломка, которая может привести к поломке зубчатой рейки, кулачкового вала, шестерни, регулятора, шпонок. Зачастую причиной заклинивания является попадание воды в полость между поршнем и втулкой.
Износ деталей насоса. Это может возникать как по естественным причинам (с увеличением пробега машины), так и при попадании внутрь его воды. Она вымывает защитную (рабочую) смазку с элементов, что значительно снижает как ресурс насоса в целом, так и отдельных его деталей.
Коррозия плунжерной пары. Очаги ржавления могут появиться по причине повышенного содержания воды в дизельном топливе.
Некорректная работа системы охлаждения. То есть, при длительных и/или сильных нагрузках насос высокого давления может попросту перегреться. Система охлаждения может быть неисправна по разным причинам — низкий уровень антифриза или тосола, засорение системы, поломка отдельных элементов (насоса, патрубков, радиатора и так далее).

Если существуют подозрения, что неисправна рейка топливного насоса либо сопряженных с нею деталей, то нужно проверить наличие/отсутствие следующих дефектов:

отсоединение рейки от деталей регулятора;
заклинивание либо отворачивание хомутиков поводков плунжеров;
заклинивание стяжных винтов зубчатых венцов.

Одна из самых опасных причин неисправности заключается в нарушении подвижности топливной рейки. В частности, если ее заклинит в момент максимальной подачи топлива, и соответственно, у регулятора не будет хватать усилия чтобы ее сместить в исходное положение, то в двигателе происходит аварийное увеличение количества оборотов коленчатого вала, из-за чего двигатель «идет в разнос» со всеми вытекающими последствиями. Если рейку «закусило» при выключенной передаче, то в этом случае невозможно будет запустить двигатель вообще. Частичное заедание рейки приводит к неустойчивой работе двигателя и повышению его звуковой отдачи (он начинает «рычать»).

При использовании машины в условиях значительных морозов иногда наблюдается примерзание отдельных деталей насоса, и частичный выход его из строя. Чтобы этого не допустить, необходимо пользоваться маслами и дизельным топливом с соответствующими температурными показателями.

В дизельных системах Common Rail может выйти из строя клапан управления (или клапан потока SCV). Обычно его меняют на новый. Реже — выполняют ревизию и меняют отдельные детали на новые. В частности, зачастую выполняют замену штока клапана с сердечником.

Как определить неработающую форсунку на работающем двигателе

Допустим, вы нашли признак неисправности форсунки и теперь хотите узнать, как проверить форсунки двигателя? Хочется сразу отметить, что сами форсунки бывают нескольких типов (механические и электромагнитные) и конструкция их имеет значительные отличия, а значит и методы проверки у них также должны отличаться. Проверить форсунки можно несколькими методами: проверка форсунок без снятия с двигателя, проверка снятых форсунок, проверка форсунка в домашних условиях, бензиновых или дизельных форсунок, и т.д. Мы разберем наиболее популярные из методик. Чтобы узнать, как проверить работоспособность форсунки инжектора, не обязательно их снимать. Этот способ, один из самых простых проверок, и подразумевает проверку по звуку (или анализ издаваемых шумов мотором при работе). Как правило забитые или поврежденные форсунки издают приглушенный высокочастотный шум (звук, как правило, доносится из блока цилиндров).

Проверка подачи питания на форсунки

Проверка подачи питания на форсунки проводится в случае работы самих форсунок при поломке какого либо из инжекторов. Для проверки необходимо осуществить следующий порядок действий:

отключите колодки;
подключите к АКБ 2 провода, конец которых закрепляется на форсунках;
включите двигатель.

После включение двигателя, необходимо обратить внимание на возможное вытекание топливной смеси – происходить это может по причине неисправностей в электрической цепи

Проверка мультиметром(тестером) сопротивления на обмотке

Проверка мультиметром (тестером) сопротивления на обмотке также позволяет проверить форсунки двигателя не снимая их. Для этого нужно убедиться в уровне сопротивления ваших форсунок. Далее выполняем следующие действия:

при выключенном двигателе, сбрасываем минус клемму с аккумулятора;
следом отключаем электрический разъем на самой форсунке (находится на колодке, в виде зажима);
на мультиметре устанавливаем значение наших форсунок и подключаем его контакты непосредственно к самой форсунке.

В норме, при высоком импедансе значение должно быть равно 11-17 Ом, при низком 2-5 Ом. При несоответствии значений, такую форсунку необходимо заменить.

Как сделать диагностику и ремонт инжектора своими руками

Здравствуйте, уважаемые автолюбители! Количество автомобилей на наших улицах с системой впрыска топлива, типа инжектор, неуклонно растет. Бензиновые двигатели, оборудованные данной системой, уверенно вытесняют с рынка двигатели со знакомым, нам всем, карбюратором.

Применение инжектора значительно улучшает эксплуатационные характеристики двигателя и увеличивает его ресурс, заметно снижается расход топлива, уменьшает токсичность отработавших газов.

Но надо помнить, что инжекторная система впрыска топлива намного сложнее карбюраторной, поэтому диагностика инжектора, а тем более его ремонт, требуют более квалифицированного подхода.

Диагностика инжектора своими руками

Диагностика инжектора ВАЗ 2109

Эксплуатируя автомобиль с двигателем, оборудованным инжектором, вы должны знать что, после каждых 20-30 тыс. км. пробега, необходимо проводить чистку инжекторов. В процессе работы системы, в результате применения отечественного не совсем качественного топлива, в инжекторе, под действием высокой температуры, образовываются твердые отложения, значительно снижающие его пропускную способность.

Это отрицательно сказывается на работе двигателя. Кроме того, нередки случаи, особенно на отечественных автомобилях, когда инжектор просто перестает работать.

Диагностика инжектора может быть визуальной или с применением специального прибора для диагностики инжектора.

Характерными признаками неисправности инжектора являются:

затрудненный пуск двигателя;
загорание лампочки Check Engine на приборной доске во время работы двигателя;
работа двигателя на холостом ходу становится неустойчивой;
ощутимое снижение мощности двигателя;
расход топлива увеличивается, и это заметно «неворуженным глазом».

Если одна из форсунок инжектора полностью перестает функционировать, наряду с неустойчивой работой двигателя или его полной остановкой, под капотом появляется задымление, а при вскрытии крышки воздушного фильтра — плотный дым и следы вытекающего моторного масла.

Осуществить диагностику инжектора, также можно с помощью прибора для диагностики инжектора. Как правило, это ноутбук, с установленной, адаптированной под ваш автомобиль программой, соединенный с бортовым компьютером специальным кабелем.

Являясь уверенным пользователем компьютера и обладая минимальным набором необходимых знаний, вы в состоянии самостоятельно провести диагностику двигателя своего автомобиля.

Еще одним прибором для диагностики инжектора самостоятельно, является адаптер «BT-ECU» или «USB-ECU» c программой «Check-Engine».

Адаптер, подключенный к бортовому компьютеру автомобиля, передает сигнал на программу «Check-Engine», установленную на ваш планшет, ноутбук или мобильный телефон. Программа расшифровывает коды неисправности и выдает владельцу комментарии для принятия решения.

Ремонт инжектора своими руками

Ремонт инжектора своими силами, обычно, сводится к поиску неисправных деталей, датчиков и элементов инжекторной системы впрыска топлива, и замены их новыми. Вот поэтому и необходимо проведение качественной и полной диагностики инжектора, для точного определения причины неисправности.

Если у вас возникли проблемы с инжекторной системой впрыска топлива, и вы не уверены в том, что сможете их решить своими силами, не стоит искать местного «самоделкина» и пытаться воспользоваться его услугами.

Лучше обратится к специалистам специализированной СТО. В подавляющем большинстве случаев, именно это позволит сохранить вам нервы, деньги и техническое состояние вашего верного автомобиля.

Горит check engine — что мне делать дальше?

Причину можно попробовать узнать самостоятельно, посчитав количество миганий “чека”, и свериться с технической документацией на предмет обозначения такого кода ошибки. Для разных авто существуют разные интервалы между вспышками и разные коды, по которым их интерпретируют.

Большинство ошибок, о которых вам сообщает индикатор, не являются критичными . Выполнить диагностику можно двумя путями — самостоятельно, например, с помощью автосканеров OBD-2 , о которых я писал в статье , либо заехав на СТО. Дело в том, что для получения информации в данном случае необходимо специальное оборудование или хотя программное обеспечение для смартфона. Выгоднее приобрести диагностический сканер и самостоятельно провести диагностику авто, так как для этого не требуются специальные знания.

Но прежде всего нужно узнать как изменилось поведение автомобиля после появления ошибки. Это делается для того, чтобы определить, можно ли ехать с чек энджин, светящимся на панели, или лучше не стоит этого делать, дабы не усугублять проблему.

Выясняем причину почему горит Check Engine

Код ошибки можно считать с помощью ноутбука со специальным программным обеспечением. Компьютер посредством кабеля подключают к ЭБУ машины и проводят диагностику. Также с помощью ноутбука в блок управления можно внести дополнительные внешние команды или исправить (сбросить) появившиеся ошибки.

Более простой метод — скачать на свой смартфон на базе ОС Android программу для связи и аналитики ЭБУ (например, TORQUE, у нее есть бесплатные и платные версии). А к электронному блоку подсоединяется Bluetooth адаптер, который позволяет считывать информацию с устройства. Лучшим адаптером на сегодняшний день считается Scan Tool Pro . С помощью Scan Tool Pro вы сможете снять ошибку «Сheck Engine» за 1 минуту.

Нужно помнить, что каждая машина (а порой и каждое ЭБУ на одинаковых автомобилях, но разных годов выпуска) имеет разный список расшифровки ошибок . Поэтому после получения информации вам обязательно необходимо иметь стандартный набор диагностических кодов ошибок (Diagnostic Trouble Code — DTC). Его вы можете найти в дополнительной литературе по выполнению диагностики или в интернете (например, на тематических форумах, посвященных модели вашей машины). У автосканера Scan Tool Pro все необходимое идет сразу в комплекте.

Другой распространенной причиной для инжекторных двигателей являются проблемы в работе форсунок. В частности, появление значительного количества осадка на них. Решение такой проблемы заключается в очистке форсунок. При появлении проблем со свечами, форсунками, а также активизировавшемся индикаторе чек энжин могут быть такие симптомы:

слабая тяга двигателя;
высокий расход горючего;
рывки при набирании скорости или нестабильная работа мотора;
«плавающие» обороты двигателя на холостом ходу.

Следующим шагом будет проверка давления в топливной системе. Для этого нужно воспользоваться манометром. Стандартное давление для большинства нетюнингованных машин составляет 3 атмосферы (кгс/см2). Однако эту информацию уточните в техпаспорте вашего автомобиля. Если давление значительно ниже, значит, проблема может крыться в неисправном бензонасосе или загрязненных форсунках. Если давление низкое постоянно — проверьте бензонасос. Если же сначала оно нормальное, но падает вскоре после запуска двигателя — проверьте форсунки

Также обратите внимание на сеточку в бензобаке

Также стоит проверить изоляцию высоковольтных проводов . Лучше делать это не визуально, а при помощи тестера, включенного в режим омметра. Минимальное значение изоляции провода должно быть не менее 0,5 МОм . В противном случае провод необходимо заменить.

Если лампочка Check Engine светится после поворота ключа, а через несколько секунд гаснет, то это означает, что система проводит самодиагностику, и причин для беспокойства нет.

Как доехать до СТО при светящемся Check Engine

При движении на СТО старайтесь соблюдать щадящий режим движения. В частности:

не превышать скорость более 60 км/ч;
не превышать обороты двигателя более 2500 об/мин;
отключите кондиционер (печку), мультимедийную систему и другое ненужное в данный момент оборудование, создающее дополнительную нагрузку на двигатель;
избегайте резких стартов и торможений, едьте плавно.

К нормальному режиму езды можно возвращаться лишь после диагностики и устранения выявленных ошибок.

Снятие ТНВД с двигателя

Снятие ТНВД может понадобиться не только для поиска и ремонта неисправных деталей, но и для проверки форсунок и регулировки газораспределительного механизма. Снятие ТНВД — довольно трудоемкая задача, с которой справится далеко не каждый автовладелец. Как минимум для проведения такой операции необходимо иметь немалый опыт в самостоятельном ремонте автомобиля.

Снятие ТНВД проводится в несколько этапов. В зависимости от вида насоса могут иметься различия в последовательности и некоторых деталях процесса. Для снятия ТНВД кроме стандартных ключей понадобятся специальные приспособления — шестерни для проворачивания коленчатого вала, фиксаторы, стапели, съемники приводных шестерен, шлицевые ключи и специальные приспособления для демонтажа. Поэтому при снятии насоса желательно использовать набор инструментов для ремонта ТНВД.

Для начала следует слить всю охлаждающую жидкость в автомобиле.
Далее отсоединяется минусовая клемма аккумулятора.
Снимается вентилятор и кожух вентилятора, усложняющие доступ к корпусу ТНВД.
Затем снимается крышка головки блока цилиндров.
Далее снимается кожух ремня ГРМ.
Затем демонтируется впускной коллектор.
Далее первый цилиндр двигателя необходимо установить в положение верхней мертвой точки (максимальное расстояние между цилиндром и коленвалом). Для блокировки цилиндра в таком положении используется приспособление 11 2 300.
Затем необходимо демонтировать ремень ГРМ со шкивов распределительного вала и вала ТНВД.
Далее необходимо отсоединить топливный трубопровод и сливной провод от насоса. Также отсоединяется шланг для слива масла.
Далее требуется отсоединить распределительные трубопроводы от форсунок цилиндров с помощью приспособления 13 5 020.
Далее отсоединяются детали электропроводки.
Затем нужно снять крепеж ТНВД. Для снятия центральной гайки ТНВД сначала демонтируется колпачковая гайка, а затем откручивается центральная гайка рожковым ключом на 18.
Далее выворачиваются болты на корпусе ТНВД.
Для отсоединения ТНВД от звездочки используется выталкивающий винт и приспособление 13 5 120, которое предварительно вкручивается на место центральной гайки. При снятии ТНВД приспособление должно оставаться на центральном шкиве до момента установки насоса обратно во избежание падения звездочки.

После того, как ТНВД отделен от центрального шкива и звездочки, его можно осторожно вынуть. Дальнейший разбор для поиска неисправных деталей также производиться с помощью специализированного набора для ремонта ТНВД

Варианты диагностики дизеля

Нужно сразу отметить, что оценить двигатель можно путём экспресс-диагностики. Это визуальный осмотр мотора для которого понадобится лишь снять крышку корпуса. Как правило, это самое первое, что вам предложат в любом автосервисе.

Затем следует более детальная оценка: механическая проверка осуществляется на выключенном моторе или при его включении, ее цель – выявить все посторонние шумы и иные признаки неисправностей.

Компьютерная диагностика – это наиболее точный вариант оценки состояния мотора. Проверка дизельного двигателя выполняется путём считывания и расшифровки кодов ошибок, которые указывают в какой системе произошёл сбой. Так, проводится замер показателей работы различных систем мотора – реле, клапана, характеристики подачи смеси в топливной системе и так далее. Осуществление всех озвученных выше вариантов даёт наиболее точный результат.

Неисправности дизеля

Для эффективного проведение мероприятия немаловажен косвенный сбор информации. Поэтому будьте готовы ответить на ряд вопросов телефонного нашего оператора:

Как часто проявляются неполадки?
В каких условиях происходит сбой в работе?
Есть ли изменения в расходе топлива?
Наблюдается ли падение мощности?
Слышите ли вы подозрительные стуки и шумы при работе мотора?
Если из выхлопа идут дымовые выбросы, то уточните их цвет.

Основной список неполадок, который поможет вам определить последующую судьбу мотора:

Потеря двигателем мощности. Если двигатель не тянет, то скорее всего нарушен впрыск (слишком маленькая доза топлива), повреждены трубки высокого давления (утечка) поврежден распылитель, забит сажевый фильтр;
Неравномерная работа дизеля. Подразумеваются Вероятно завоздушивание системы, трещина теплопривода ВД или износ механизма газораспределния. Может быть связано с износом форсунок или неисправностью ТНВД.
Двигатель не запускается. Если заводится и глохнет – скорее всего требуется заменить топливный фильтр или проверить катализатор. Если не заводится ни на холодную, ни на горячую – нужна замена свечей накала, проверка элементов топливной системы (подкачивающий насос, форсунки).
Перерасход топлива (дизель «жрет» масло). Нужна проверка поршневой группы или неисправность турбонаддува;
Аудиальные признаки. Дефект клапанов, цепи ГРМ, шатунов – звонкий стук. Забитый фильтр топлива или катализатор – глухой стук. Если двигатель рычит (троит), то возможен выход из строя цилиндров или клапанов;
Визуальные признаки. Если дизель дымит, значит пробита прокладка ГБЦ, возможна проблема интеркулера. Дымность может иметь разный оттенок, которые даёт мастеру дополнительные сведения — белый, сизый или черный.

Поломки дизельного двигателя чаще всего возникают стихийно, если не наблюдать за проявления дефектов на раннем этапе

Это важно помнить, поскольку при выходе из строя одной детали, может потребоваться подобрать новые запчасти и для другой системы

Некоторые советы по ремонту топливной аппаратуры

Как выяснить — подсасывается или нет в топливную систему воздух? Отсоедините шланг от топливного фильтра и погрузите его в емкость с топливом. Если двигатель заработает лучше, ищите местонахождение негерметичности.
Осенью, с наступлением холодов, слейте остаток летнего топлива и заправьтесь зимней соляркой, иначе в системе образуются кристаллы парафина, что потребует дорогой операции по депарафинизации содержимого топливного бака.
Если недавно автомобилист пересел на дизель с бензинового автомобиля, не крутите по привычке двигатель до 3500 оборотов. При такой нагрузке его ресурс уменьшается, поскольку детали изнашиваются значительно быстрее. Старайтесь не превышать обороты свыше 3-х тысяч.
Периодически сливайте воду из фильтра-отстойника. Запуск двигателя, особенно в зимнее время, благодаря этой мере, станет более успешным.
Не допускайте длительной езды с полупустым топливным баком, в результате чего на его стенках выделяется конденсат, образуются окислы, попадающие в топливо.

Как говорят медики — болезнь легче предупредить, чем лечить. То же самое можно сказать и в отношении ремонта топливной системы дизельных двигателей.

Своевременная диагностика и ремонт топливной системы автомобиля позволяют быть уверенным в надежности железного коня, максимально увеличивают ресурс силового агрегата и сопутствующих узлов и улучшают эксплуатационные характеристики машины. Связанно это с невозможностью обеспечить оптимальное сгорание топлива при неисправности любой из деталей питания дизеля, поэтому при возникновении любых симптомов поломок или снижении динамических показателей автовладельцу рекомендуется посетить станцию технического обслуживания или провести проверку состояния топливной системы самостоятельно.

Профилактика проблем с форсунками

Очистка форсунок с демонтажем или же их замена — это достаточно дорогостоящая процедура, которая существенно увеличивает расходы автовладельца. Куда проще предупредить такие неисправности, чем пытаться отремонтировать автомобиль и очистить форсунки. В первую очередь автовладельцу нужно будет использовать качественное топливо, заправляясь исключительно на проверенных заправках. Следует исключить визиты на сомнительные АЗС, где часто продают некачественное топливо.

В специализированных магазинах можно найти качественную автохимию и различные добавки в топливо, которая очищает топливную систему, устраняет возможные загрязнения с сопел форсунок. Специалисты рекомендуют проводить такую профилактическую работу каждые 50 тысяч пробега, что позволит автовладельцам исключить какие-либо проблемы с впрыском, избежав при этом необходимости выполнения дорогостоящего и сложного ремонта. Также помните, что своевременно обратившись в сервис уже при первых признаках неисправности, можно выполнить очистку форсунок без их демонтажа с автомобиля.

Подведём итоги

Увеличение расхода топлива, проблемы в работе двигателя и заметное ухудшение динамики авто может свидетельствовать о загрязнении форсунок на автомобиле. В подобном случае необходимо как можно скорее обратиться в сервис и выполнить диагностику двигателя, при необходимости очистить форсунки или выполнить их замену. В целях профилактики автовладельцам следует использовать исключительно качественное топливо, а раз в 50 тысяч пробега заливать в бензобак специальную автохимию, предназначенную для устранения таких загрязнений топливной системы.

Принцип работы форсунки дизельного двигателя

Опишем конструкцию детали на примере примитивной механической форсунки с 1 пружиной. В боковой части расположен канал, обеспечивающий непрерывную подачу солярки. Внутри камеры форсунки имеется подвижный барьер с пружиной и иглой, который опускается при росте давления. Игла поднимается, освобождая путь топлива к распылителю.

Дополнительно можно отметить более продвинутые типы форсунок:

Пьезоэлектрические: толкатель пружины опускается под воздействием пьезоэлемента. Такая технология обеспечивает высокую интенсивность открытия распылителя: достигается экономия топлива, при этом ДДВС работает более ровно.
Электрогидравлические: в конструкции имеются впускной и сливной дроссели, а также электромеханический клапан. Режим работы компонентов регулируется блоком управления двигателя.

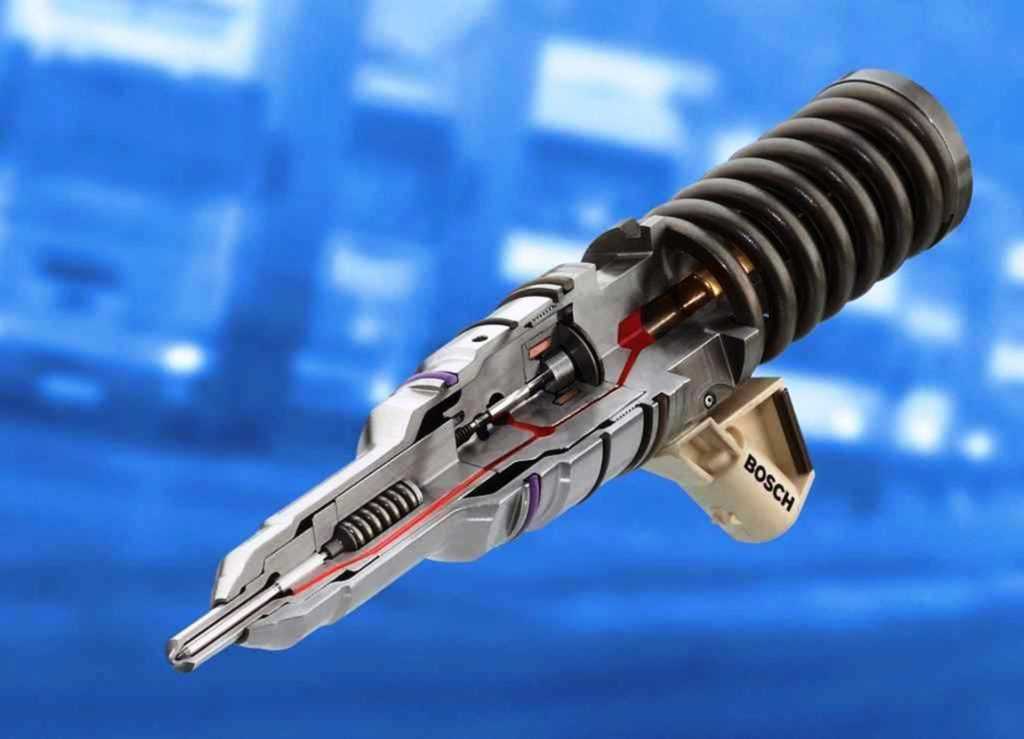

Насос-форсунки: применяются в моторах, в которых отсутствует топливный насос высокого давления. Горючее подаётся непосредственно форсунки. Внутри таких устройств распыления имеется собственная плунжерная пара, которая генерирует необходимое для впрыска давление.

Вследствие чрезмерных нагрузок форсунка может выйти из строя из-за нарушения режима эксплуатации мотора. Производителями заявляется ресурс деталей до 200 000 км, но в силу негативных эксплуатационных факторов износ деталей проявляется гораздо раньше.

Проблемы с подачей топлива

Также не редкость – неисправности с форсунками и впрыском, что приводит к необходимости капитального дорогостоящего ремонта. Обусловлены подобные неисправности использованием некачественной российской солярки.

Современные высокотехнологичные дизельные двигатели показывают великолепные топливо-экономические показатели. Однако все они спроектированы с повышенными требованиями к качеству солярки, которая должна содержать минимум серы и других примесей. В России же качество дизельного топлива далеко от идеала. В итоге двигатели быстро выходят из строя и требуют дорогостоящего ремонта.

Так например, некачественная солярка приводит к выходу из строя форсунок, которые меняются всем комплектом и имеют достаточно высокую стоимость. При подобных поломках автовладелец может замечать проблемы с тягой автомобиля, которая значительно уменьшается, появляются нехарактерная дрожь и вибрации двигателя в различных диапазонах оборотов.

Все это симптомы проблем с топливными форсунками. А на современном двигателе их замена представляет определенную сложность, да и стоимость таких запчастей высока.

Оборудование не выдает напряжения

До начала работы с электричеством, следует полностью обесточить дизель-генератор, чтобы не получить удар током. К данной поломке относятся следующие неисправности дизельных генераторов:

Если устройство работает, но нет напряжения, то может быть проблема с контактами или щетками. В некоторых случаях контакты могут окислиться или часть проводки повреждена. Проверяется целостность проводки, крепежи, а также контакты. Если нужно контакты зачищаются. При сильном износе щеток их следует поменять на новые.
Возможно, была сильная перегрузка в работе, после чего отключился автомат и сгорели пробки. Для устранения неисправности нужно поменять пробки или просто включить автомат.
Выход из строя регулятора напряжения не позволит получить напряжение, поэтому проводится ремонт или замена регулятора.

Возможно, при работе постоянно выбивает автомат, в таком случае может быть увеличена допустимая мощность, когда используется много приборов.

Рекомендуется просто отключить часть приборов и все нормализуется. Банальной причиной может стать неисправный удлинитель, который подключается к генератору.

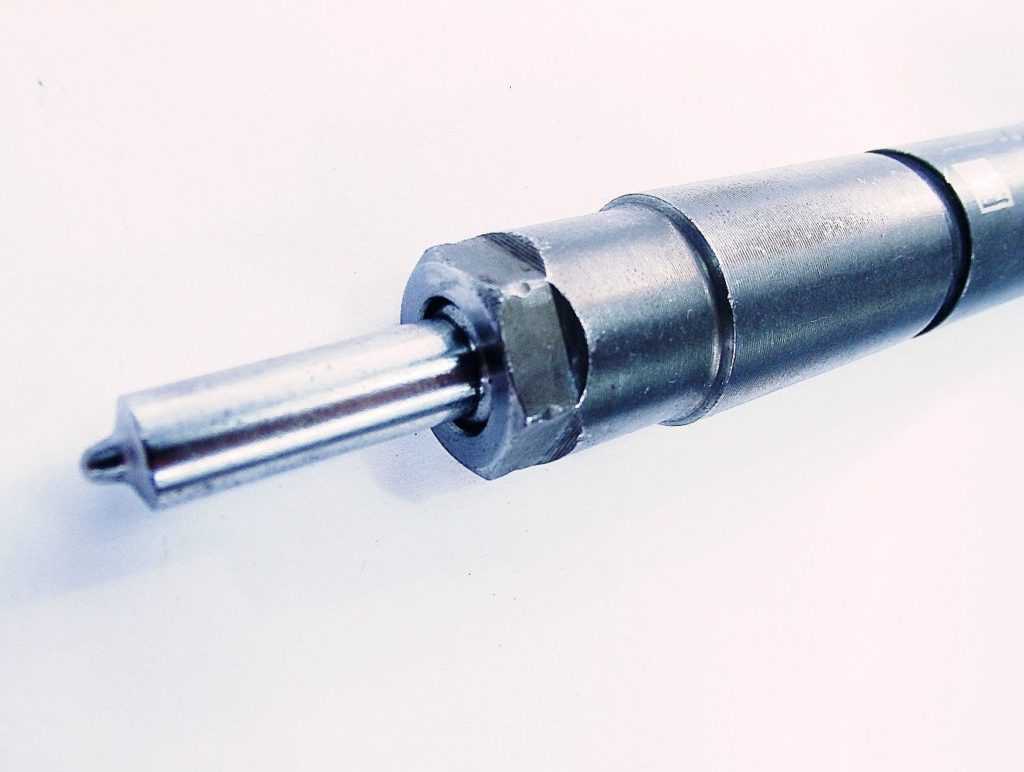

Что такое распылитель форсунки

Форсунка — это необходимый элемент топливной системы Common Rail, она служит для:

создания впрыска топлива (обеспечение необходимой дозы и угла подачи горючего);
герметизации системы впрыска от камеры внутреннего сгорания;
экономичности расходования топлива.

Распылителем форсунки называется та часть, которая непосредственно участвует в процессе впрыска. При этом деталь, находящаяся на переднем конце форсунки, постоянно соприкасается с камерой сгорания, а потому подвергается термической и механической обработке. Благодаря топливу, которое протекает сквозь форсунку, распылитель охлаждается. Однако в процессе длительной эксплуатации такого охлаждения бывает недостаточно, поэтому корпус наконечника форсунки всегда изготавливают из термостойких материалов.

Какие типы распылителей форсунок бывают

Все детели, независимо от престижа производителя и стоимости, в обязательном порядке должны соответствовать минимальному перечню требований работы:

Подавать строго определённый объём горючего.
Обеспечить рассчитанное время впрыска.
Гарантировать указанную производителем цикличность впрысков.
Формировать капли топлива необходимого размера.
Поддерживать определённую форму факела.

Штифтовый распылитель позволяет создать один факел

Так, на дизельных двигателях, оснащённых топливной системой Коммон Рейл, используются форсунки с двумя видами распылителей. Штифтовые считаются стандартным оснащением, так как они формируют только один топливный факел. Многоструйные призваны создавать два и более факелов, засчёт чего существенно повышается мощность двигателя.

Более сложная модель форсунки оснащается распылителем нового поколения, который образует сразу несколько факелов

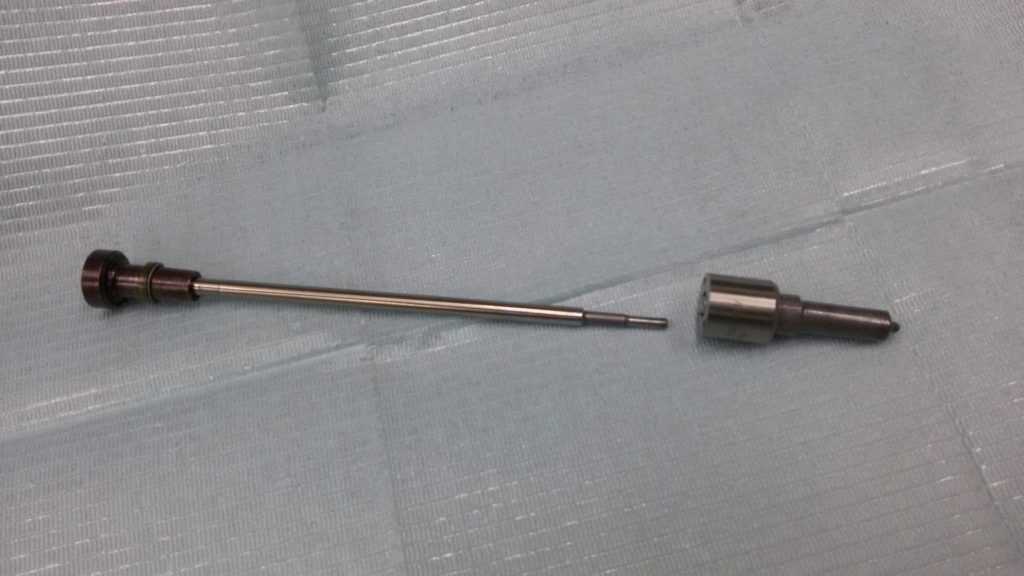

Устройство распылителя

Конструкционно распылители всех типов форсунок похожи. Так, эта часть форсунки всегда состоит из корпуса и иголки. Корпус выполнен в цилиндрической форме, по оси которого вставляется игла (в форсунках Коммон Рейл иголка вставлена внутрь канала). Деталь системы имеет сверхточную обработку: зазор между иголкой и каналом не превышает 1–2 мкм.

Важнейшим узлом всей конструкции считается место контакта конуса игловки и конуса корпуса. У нового и работоспособного конус иглы всегда тесно соприкасется с корпусом, а по мере выработки между ними начинает образовываться зазор.

Эти две детали выполняют основную функцию форсунки — дозированную подачу топлива

Принцип работы

Работа форсунки (а вместе с ней и распылителя) на дизельных моторах разделяется на четыре цикла:

Форсунка полностью закрыта, то есть клапан находится в состоянии покоя. При этом ТНВД давит на её стенку, однако камера распылителя противодействует этому давлению, поэтому клапан закрыт.
Начало впрыска горючего — клапан форсунки начинает открываться, так как внешнее давление становится сильнее внутреннего противодействия распылителя.
Форсунка полностью открыта — в зависимости от расхода топлива иголка распылителя будет подниматься с разной скоростью. При максимальном крутящем обороте игла поднимается быстро, на малых оборотах — медленнее. После её полного поднятия и осуществляется впрыск дозы топлива в камеру внутреннего сгорания.
Закрытие клапана — опускание иголки распылителя. Электронный блок управления даёт команду форсунке на завершение цикла. Как только игла опускается в свой канал, впрыск топлива полностью прекращается.

Заключение

Самостоятельный ремонт форсунок — мера скорее вынужденная. Такой сервис в кустарных условиях может принести успех только в случае высочайшей квалификации мастера. Главная проблема гаражного ремонта — отсутствие высокоточного стендового оборудования для диагностики. Ремонтник не может объективно оценить эффективность сервисных мероприятий.

Если есть возможность обратиться на СТО, не пренебрегайте ею: компьютерное оборудование и стенды очистки продлят жизнь форсункам, избавят от потенциального дорогостоящего ремонта. Та же ультразвуковая чистка может избавить автомобилиста от проблем двигателя на несколько сезонов.
