Признаки неисправности стартера, реле, бендикса

Устройство стартера и принцип его действия

Конструктивно стартерный узел на авто включает в себя следующие элементы:

Корпус устройства или сам электромотор. Выполнен в виде цилиндрического механизма. Внутри электродвигателя устанавливаются обмотки возбуждения, а также сердечники.
Якорное устройство. Этот элемент выполняется в виде оси, изготовленной из легированной стали. На якорном устройстве устанавливается сердечник, а также коллекторные пластины.
Тяговое реле. Используется для подачи напряжения на электрический моторчик стартерного узла от выключателя зажигания. Тяговое реле также предназначено для выталкивания обгонной муфты. Этот элемент оборудуется силовыми контактами, а также подвижной перемычкой.
Бендикс или обгонная муфта с приводной шестеренкой. Выполнен в виде роликового устройства, который осуществляет передачу крутящего момента к венцу маховика посредством шестеренки зацепления. Когда выполняется старт двигателя, бендикс отсоединяет приводную шестеренку, а также венец, что способствует сохранности стартерного узла.
Щеточное устройство. Используется для подачи тока к коллекторным пластинчатым элементам якорного механизма. Щетки используются для увеличения мощности электрического моторчика, когда стартерный узел выполняет основной рабочий цикл.

На большинстве стартерных устройств конструкция аналогична, все без исключения узлы оснащаются вышеописанными элементами. Различия обычно незначительные и касаются механизма для автоматического отсоединения шестерен. Кроме того, на транспортных средствах с АКПП стартерный узел оснащается дополнительными обмотками. Они используются для предотвращения запуска силового агрегата, когда рычаг трансмиссии расположен в любом режиме, кроме нейтрали или паркинга.

Составляющие компоненты стартерного узла

Весь процесс работы устройства условно проходит несколько этапов:

Подключение приводной шестеренки к венцу.
Запуск стартерного механизма.
Отключение маховика и приводной шестеренки.

Весь цикл работы стартерного устройства авто кратковременный, этот узел не используется при езде автомобиля, а применяется только для пуска ДВС.

Принцип действия стартерного механизма более подробно выглядит так:

Водитель проворачивает ключ в выключателе зажигания в положение пуска. Начинается передача тока от аккумуляторной батареи к замку, а затем на втягивающее реле.
Приводная шестеренка бендикса входит в зацепление с маховиком.
Шестеренка зацепляется, что приводит к замыканию электроцепи и подаче напряжения на электрический моторчик.
Производится пуск силового агрегата. В момент, когда обороты последнего будут выше оборотов стартерного узла, обгонная муфта отсоединит приводную шестеренку с валом электрического мотора.

Схема соединения стартерного механизма на примере ВАЗ 2101

Ремонт механизма своими руками

Если вы никогда прежде не ремонтировали стартер и не уверены, что сможете произвести его ремонт самостоятельно, то лучше обратитесь к специалистам. Но в целом справиться с такой задачей сможет любой автовладелец.

Для ремонта механизма своими выполните следующие действия:

Сначала выкрутите все саморезы, при помощи которых фиксируется нижняя защита силового агрегата. Для этого потребуется ключ звездочка Т30.
После этого, используя гаечных ключей на 13 и 10, нужно выкрутить гайки 1 и 2 соответственно, они показаны на фото. Сделав это, вы сможете отключить контактный разъем втягивающего реле.

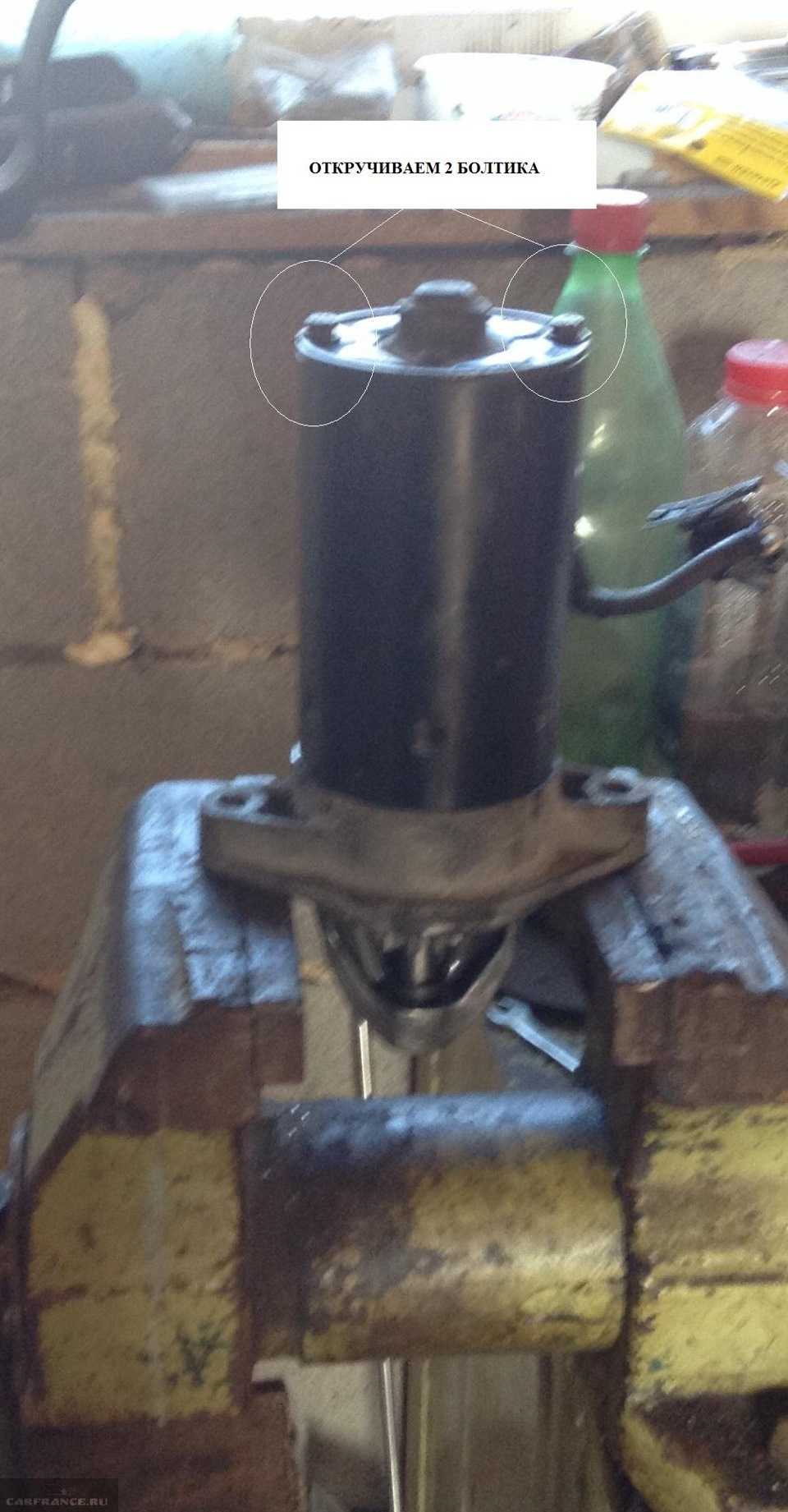

Для демонтажа стартерного устройства вам нужно будет выкрутить три винта, который фиксируют узел к силовому агрегату авто. Для откручивания потребуется ключ на 13. На этом этапе учтите, что к одному из трех винтов подсоединен фиксатор, который крепит жгут с проводами. Итак, выполнив эти действия, вы можете произвести демонтаж стартера с авто.
Теперь можно приступить к диагностике и ремонту. Используя отвертку с плоским наконечником, необходимо провернуть шестеренку привода устройства. В идеале она должна поворачиваться с валом привода, а в другом направлении — на валу привода. В том случае, если шестеренка не перемещается или делает это с большим трудом, вал привода подлежит замене.
Далее, необходимо подсоединить контакты стартера напрямую к аккумулятору, это позволит определить работоспособность узла в целом. При диагностике помните о том, что положительный вывод АКБ должен быть подключен к верхнему винту устройства, а отрицательный — к массе, то есть корпусу узла.
Следующим этапом будет диагностика втягивающего реле. Для этого вам нужно замкнуть верхний контакт с контактом управления. В момент замыкания должен сработать втягивающий элемент, при этом шестеренка должна переместиться вдоль вала, а электромоторчик автоматически запустится. В том случае, если шестеренка не двигается, то нужно будет произвести замену либо более тщательный ремонт бендикса.
Что касается электромотора, то он также должен быть проверен. Для диагностики подключите положительный кабель от АКБ к нижнему винту бендикса, а отрицательный вывод подключается к массе, то есть корпусу. После подключения устройство должно включиться, если это не так, то двигатель меняется либо ремонтируется.
Не лишним будет произвести отдельную диагностику бендикса. Чтобы сделать это, необходимо соединить положительную клемму АКБ с контактом управления, а отрицательную — с корпусом устройства. При подключении втягивающий элемент должен активироваться и выдвинуть шестеренку. В том случае, если этого не произошло, то бендикс вышел из строя и его следует поменять.

Сборка стартера и проверка его работоспособности

Очень важно запоминать последовательность, с которой Вы разбирали устройство — желательно расположить его детали в таком же порядке, чтобы не запутаться при сборке. Повторяйте всё в обратном порядке, а затем подключайте к аккумулятору для проверки

На обмотку ротора нужно подключить плюс, а на корпус минус, тогда в контактах реле произойдёт замыкание, бендикс должен перемещаться свободно. Электромотор должен равномерно и без лишнего шума функционировать при подаче плюса на него.

Повторяйте всё в обратном порядке, а затем подключайте к аккумулятору для проверки. На обмотку ротора нужно подключить плюс, а на корпус минус, тогда в контактах реле произойдёт замыкание, бендикс должен перемещаться свободно. Электромотор должен равномерно и без лишнего шума функционировать при подаче плюса на него.

После этих проверок можно устанавливать стартер обратно на автомобиль. Безусловно, устройство механизма может сильно отличаться на различных моделях машин, поэтому до начала ремонта следует ознакомиться с технической документацией и, как минимум, взглянуть на схему устройства стартера в вашем автомобиле.

Профилактические работы своими руками или силами специалистов автосервиса проводить время от времени нужно даже при отсутствии признаков неисправностей, поскольку у этого устройства есть определенный запас срока службы, обычно измеряемый 100-150 тыс. км.

Видео об основных правилах ремонта стартера:

Некорректная работа стартера на Форд Фокус 2

Проблемы со стартером на этом не заканчиваются. Он может работать некорректно, а это первый признак того, что скоро предстоит его ремонт. Своими руками, или силами СТО, но придется выяснять причины того, от чего стартер туго вращается. Это слышно стразу и при этом возможен перегрев корпуса. Причиной могут стать подшипники или втулки, в которые попала вода или грязь, а также перекос якоря вследствие износа втулок или подшипников. Здесь также без снятия и разборки автостартера не обойтись.

Следующую неприятность может подсунуть якорь. Перегрев стартера может вызвать интенсивный износ втулок, в результате чего якорь может начать замыкать на статор. Если вовремя не принять меры, может сгореть обмотка ротора или статора, а цена ремонта в этом случае может быть не менее 1500 рублей — перемотка обмотки недешево стоит. В таком случае, если автостартер уже дышит на ладан, то проще купить новый или б/у, но гарантированно рабочий.

Еще один малоприятный сюрприз могут преподнести щетки. Их в «самопуске» Форд Фокус 2 четыре штуки. Для того чтобы добраться до блока щеткодержателя, надо снимать и разбирать стартер практически полностью. Щетки могут просто износиться, и это будет видно сразу. Проверить это просто, достаточно измерить каждую из щеток по высоте. Щетка должна выступать из корпуса на 5-7 мм. Также необходимо провести проверку на предмет короткого замыкания корпусов щеток с корпусом стартера. Сделать это можно обычным мультиметром, он должен показывать отсутствие контакта между корпусами щеток и корпусом стартера.

Процедуру демонтажа стартера мы детально описывать не станем, поскольку довольно подробно она расписана в руководстве пользователя Форд Фокус 2. Обозначим основные этапы снятия:

Чтобы оценить состояние стартера, достаточно провернуть приводную шестерню в разных направлениях. В одном из направлений она должна вращаться с валом вместе, в другом — только шестерня.

Собственно, это все, что мы можем сделать для спасения автостартера. Практически все детали, якорь, втягивающее реле, контактная группа и редуктор, бендикс стартера на Форд Фокус 2 1,6, цена которого составит около 500 рублей, подлежат замене, поэтому, при желании, можно провести ремонт стартера своими руками и сэкономить несколько тысяч, как минимум. Удачной работы!

Возможные неисправности стартера, их причины и способы устранения

Проверка втягивающего реле стартера Причина неисправности	Способ устранения
При включении стартера якорь не вращается, тяговое реле не срабатывает
Неисправна или полностью разряжена аккумуляторная батарея	Зарядите батарею или замените
Сильно окислены клеммы аккумуляторной батареи и наконечники проводов, слабо затянуты наконечники	Очистите клеммы и наконечники проводов, затяните и смажьте вазелином
Межвитковое замыкание во втягивающей обмотке тягового реле, замыкание ее на «массу» или обрыв	Замените тяговое реле
Обрыв в цепи питания тягового реле стартера	Проверьте провода и их соединения в цепи между штекерами «50» стартера и выключателя зажигания
Неисправна контактная часть выключателя зажигания: не замыкаются контакты «30» и «50»	Замените контактную часть выключателя зажигания
Заедание якоря тягового реле	Снимите реле, проверьте легкость перемещения якоря
При включении стартера якорь не вращается или вращается слишком медленно, тяговое реле срабатывает
Неисправна или разряжена аккумуляторная батарея	Зарядите батарею или замените
Окислены клеммы аккумуляторной батареи и наконечники проводов, слабо затянуты наконечники	Очистите клеммы и наконечники проводов, затяните и смажьте вазелином
Ослабло крепление наконечников провода, соединяющего силовой агрегат с кузовом	Подтяните крепления наконечников провода
Окислены контактные болты тягового реле или ослабли гайки крепления наконечников проводов на контактных болтах	Зачистите контактные болты, затяните гайки крепления проводов
Подгорание коллектора, зависание щеток или их износ	Зачистите коллектор, замените щетки
Обрыв или замыкание в обмотке якоря	Замените якорь
При включении стартера тяговое реле многократно срабатывает и отключается
Разряжена аккумуляторная батарея	Зарядите батарею
Обрыв или замыкание в удерживающей обмотке тягового реле	Замените тяговое реле
Большое падение напряжения в цепи питания тягового реле из-за сильного окисления наконечников проводов	Проверьте провода и их соединения в цепи от аккумуляторной батареи до штекера «50» стартера
При включении стартера якорь вращается, маховик не вращается
Пробуксовка муфты свободного хода	Проверьте стартер на стенде, замените муфту
Повреждены шестерни редуктора	Замените поврежденные шестерни
Необычный шум стартера при вращении якоря
Чрезмерный износ вкладышей подшипников валов якоря и привода	Замените вкладыши или крышки и опоры с вкладышами
Ослабло крепление стартера или поломана его крышка со стороны привода	Подтяните гайки крепления или замените стартер
Стартер закреплен с перекосом	Проверьте крепление стартера
Повреждены шестерни редуктора	Замените поврежденные шестерни
Повреждены зубья шестерни привода или венца маховика	Замените привод или маховик
Шестерня не выходит из зацепления с маховиком: — заедание муфты на шлицах вала привода; — заедание якоря тягового реле	Проделайте следующее: — очистите шлицы и смажьте их моторным маслом; — замените тяговое реле или устраните заедание

предыдущая страница9.5. Стартер

следующая страница 9.7. Выключатель (замок) зажигания

Причины неисправности стартера 2-рой модели форд фокус их и решение

Первая ситуация. Слышны щелчки реле и втягивающего реле.

Работа большинства существующих электроприборов сопровождается специфическими звуками, так называемыми щелчками. При таком звуковом сопровождении электроприбор хотя бы частично, но всё-таки функционирует.

Во всех существующих реле используется электромагнитный метод соединения контактов. Во время подачи напряжения на контактных клеммах, располагающиеся на гибких кронштейнах, располагаются разно-полюсные заряды, притягивающиеся между собой. Благодаря этому притяжению и движению с неким ускорением поверхности клемм, они ударяются, а водитель слышит своеобразный звук. Водители с большим стажем легко могут определять неисправность какого-либо реле только при помощи звука.

Для осуществления нормального пуска двигателя, необходима исправность абсолютно всех элементов. Во время запуска двигателя задействуют такие узлы и части:

Вторая ситуация, когда у форд фокус 2 не крутит стартер, но слышны щелчки реле.

Если вы слышите щелчки реле, то значит, имеются хотя бы какие-то признаки жизни системы запуска мотора у вашем. Самыми распространёнными причинами неполадок стартера форд фокус 2 являются такие:

В большинстве случаев причиной нормального функционирования является разряжение аккумулятора. Так как это единственный источник питания, то при разряжении он просто не может крутить якорь стартера и отдаёт весь свой запас энергии на функционирование реле. В таком случае зарядите или замените другим аккумулятор.

Намного труднее разобраться в причинах поломки стартера, так как для этого его нужно будет снять, а это достаточно долго и неудобно. Для проведения диагностики понадобится работоспособный аккумулятор. Подключите массу к корпусу стартера, а плюсовую клемму к шпильке после реле. Если стартер заработает, то нужно заменить реле. Если стартер не работает, то нужно будет искать проблему внутри.

Ремонт стартера автомобиля Форд Фокус 2

В автомобиле форд фокус 2 стартер выполняет такие же функции как и остальные, с него начинается работа самого двигателя внутреннего сгорания. При наличии такой неисправности есть только 2 выхода из ситуации это: подтолкнуть машину или задуматься над причинами нарушения нормального функционирования стартера.

Основные части, из которых состоит 2-рая модель стартера форд фокус это бендикс или обгонная муфта.

Вторая модель стартера форд фокус работает на определённом промежутке времени, а после этого остывает. Бендикс предотвращает переход момента с маховика на стартер, для избегания его повреждений.

Каждого водителя всегда больше всего раздражает ситуация, когда при повороте ключа в замке зажигания молчит стартер. Существует огромное количество причин, по которым может не заводиться ваш автомобиль. Перечень причин начинается от самого элементарного отсоединения проводков и заканчивая поломкой. Если вы хорошо разбираетесь в системе пуска, то легко сможете найти причину поломки. Для опытного водителя сильно сужает перечень предположений, по которым вышел из строя стартер однократный щелчок. Конечно, если вы не имеете большого опыта вождения, то наверняка обвините в поломке втягивающее реле. Такое предположение ошибочно, так как при работе реле издаёт определённые щелчки, но они практически не слышны. В этой статье мы расскажем основные причины, по которым не крутит вторая модель стартера форд фокус.

Ремонт стартера

Появление перечисленных проблем говорит об острой необходимости ремонта стартера. Для этого его обязательно снимают с двигателя и подвергают предварительной чистке от пыли и грязи жесткой волосяной щеткой. Для разборки некоторых частей обычно используются специальные съемники, наличие которых в гараже автомобилиста, занимающегося самостоятельным ремонтом своей машины, просто обязательно. Для тщательного осмотра, стартер разбирают досконально, до мельчайших составляющих. После чего моют и хорошо просушивают.

При визуальном осмотре можно установить имеющиеся дефекты в виде разрушения изоляции, появления обрывов обмотки, износа пластин коллектора, возникновения на их поверхности различных царапин, задиров, рисок и канавок (аналогичные дефекты могут быть и на железе якоря). Мелкие недостатки исправляются при помощи зачистки мелкозернистой наждачкой или шлифованием. Если при этом уменьшается диаметр железа якоря, то под наконечники устанавливаются прокладки. Также небольшой износ можно восстановить методом накатки с последующим шлифованием.

Таким же манипуляциям подвергают и коллектор, если же износ настолько велик, что после шлифования существенно изменяется размер, то данные детали лучше всего заменить на новые. Обычной заменой обходятся и в том случае, если была испорчена межвитковая изоляция в обмотках катушек, изношены подшипники и щетки стартера. А окисленные контакты просто зачищают наждачной шкуркой. Сборка стартера проводится по той же схеме, что и разборка, только в обратном порядке.

Главная →

Своими руками →

Блокировка двигателя автосигнализацией

При наличии установленных противоугонных систем за блокировку запуска мотора отвечает электрооборудование. Иммобилайзеры или автомобильные сигнализации могут оказаться неисправными и давать постоянные или единичные сбои в процессе работы.

Необходимо добавить, что степень серьезности проблемы будет зависеть не от конкретной модели или марки авто, а от сложности установленного защитного противоугонного комплекса.

Основным признаком проблем с сигнализацией является то, что исправный двигатель не заводится или сразу глохнет после запуска. Мотор может не реагировать на запуск с брелка, а также не заводиться при помощи ключа. Это означает, что система произвела частичную или полную блокировку.

Случайная активация функции блокировки двигателя

Первым делом внимательно изучите отображаемые пиктограммы на брелке сигнализации. Частой причиной блокировки является случайная активация дополнительных функций. Также необходимо проследить за показаниями контрольной лампочки СИД (при наличии) в салоне автомобиля, которая служит световым индикатором состояния сигнализации. Мигания лампы-светодиода в большинстве случаев указывают на то, что в меню активирована противоугонная функция иммобилайзера.

Если после поворота ключа в замке и включения зажигания наблюдаются частые моргания сигнальной лампы (на примере автосигнализации StarLine) перед запуском двигателя, а на самом брелке отображается пиктограмма с надписью «иммо»:

одним из способов решения проблемы будет вынуть ключ из замка, после чего достаточно нажать на кнопку открытия центрального замка дверей на брелке.
также можно выйти из автомобиля, поставить сигнализацию в режим охраны, затем снять с охраны и далее заводить двигатель.

Другими словами, необходимо удостовериться в том, что сигнализация работает в штатном и привычном для владельца режиме. До 30% случаев блокировки запуска двигателя сигнализацией происходят по причине случайного изменения программных настроек. Задачей водителя становится отключение всех лишних функций в настройках.

На примере сигнализации StarLine обратим внимание, что в данной системе имеется опция «двухэтапного» снятия блокировок. Активация функции может произойти случайно, на экране брелка будет светиться отдельная пиктограмма

Для отключения на брелке необходимо удерживать нажатой кнопку 3. Брелок издаст два пика, после чего кнопка 3 единоразово нажимается снова. Затем на несколько секунд зажимается кнопка 1, далее производится снятие охранных функций;

Методы отключения сигнализации без брелка

Профессионалы, которые сталкивались с такими проблемами, разработали действенные методы, как отключить сигнализацию на машине без брелка. Они основаны на детальном изучении инструкции таких охранных систем.

На данный момент, существует два способа:

простое снятие с охраны, которое предусматривает манипуляции со специальной кнопкой «Valet»;
снятие с охраны с помощью специального кода, это более сложный способ, который предусматривает набор специальной цифровой комбинации.

Перед тем, как рассмотреть эти два способа, автолюбители должны иметь представление о кнопке, которая носит название «Valet».

Она является важной частью любой охранной системы, и выполняет две функции. Первая состоит в том, что с помощью нее происходит настройка сигнализации, а вторая предусматривает аварийную разблокировку. Важно запомнить, что если автолюбитель купил подержанный автомобиль, либо по установке сигнализации обращался на специализированные СТО, другие мастерские, он обязан уточнить, где в салоне его машины установлена эта кнопка

Это нужно для того, чтобы не искать ее, когда нужно будет срочно отключить охранную систему

Важно запомнить, что если автолюбитель купил подержанный автомобиль, либо по установке сигнализации обращался на специализированные СТО, другие мастерские, он обязан уточнить, где в салоне его машины установлена эта кнопка. Это нужно для того, чтобы не искать ее, когда нужно будет срочно отключить охранную систему

Стандартное отключение

Сигнализация, отключается таким образом просто.

Сначала нужно сказать, что проводить такие манипуляции надо быстро, поскольку произойдет сработка динамика сигнализации, сразу после открытия двери салона машины.

После того, как водитель сел в салон, он должен достать инструкцию, и найти кнопку «Valet». В брошюре (инструкции) будет указана последовательность включения и выключения зажигания машины, с одновременным нажиманием на эту кнопку.
Например, водителю необходимо включить зажигание, и сразу два раза нажать на «Valet». После этого отключить зажигание, и один раз нажать, а далее снова включить и надавить на кнопку один раз. После таких манипуляций, если все сделано правильно, динамик перестает работать, а автолюбитель может управлять автомобилем без каких либо проблем.

Важно запомнить, что выше указана примерная комбинация, чтобы любой автолюбитель имел понятие как происходят манипуляции по отключению сигнализации простым способом. Но для каждой отдельной модели охранной системы, такая комбинация неповторимая, поэтому перед началом работы нужно внимательно прочитать инструкцию

Снятие с помощью специального кода

Если модель сигнализации дорогая, либо в нее включены новейшие разработки, то скорей всего она кодирована, и чтобы отключить ее без брелка, понадобится ввести некую цифровую комбинацию.

Теперь рассмотрим как правильно вводить код. Для этого также понадобится найти вышеуказанную кнопку, и вспомнить какой код водителем был установлен.

Процесс будет следующим.

Рассмотрим на примере трехзначного кода, он такой: 212. После того, как автолюбитель сел в салон машины, он включает зажигание, и два раза нажимает на кнопку (тумблер) «Valet», после чего зажигание отключается.

Далее оно снова включается, и автолюбитель нажимает один раз на тумблер, после чего сразу вытягивает ключ из замка. Потом снова повторяется аналогичная манипуляция, только на кнопку нужно снова нажать два раза. Если все сделано правильно сигнализация разблокируется без брелка.

Снять машину с охранной сигнализации можно только через специальную кнопку, которая располагается в салоне автомобиля. Делать это нужно быстро, но перед этим внимательно ознакомится с инструкцией.

https://youtube.com/watch?v=q3olDJe_x8A

Что делать, если не крутит стартер Ford Focus 2

Каждый раз, вращая ключ зажигания, мы крутим стартер для запуска двигателя. Стартер – одна из самых нагруженных деталей в авто. За день мы можем заводить двигатель по 10 и более раз. И так каждый день, из года в год. Представьте, что происходит с узлом за это время. Неудивительно, что владельцы сталкиваются с неисправностью – не крутит стартер. Хорошо, если поломка случилась рядом с домом. Но не стоит испытывать судьбу – лучше устранить ее заранее, при первых признаках. Давайте узнаем, почему на автомобиле Форд Фокус 2 не крутит стартер, как его проверить и есть ли смысл его ремонтировать.

Запчасти на стартер (ревизия или замена)

Стартер в разобранном виде.

На фордовских станциях техобслуживания дилеры предпочитают не возиться с заменой запчастей стартера, а менять его полностью. Тем не менее, самыми частыми проблемами становятся всего несколько элементов конструкции агрегата и типичные неисправности:

Конечно, бывают поломки и посложнее, к примеру, межвитковое замыкание обмоток стартера, и в этом случае, действительно, дешевле и проще стартер заменить. Стартер в сборе стоит около 7 тысяч рублей, а выпускают его несколько компаний:

Однако в продаже есть и запасные части для ремонта стартера Форд Фокус 2:

Старый и новый бендинкс. Если хрустит, не обязательно менять стартер полностью.

Таким образом, можно заменить стартер в сборе, либо заняться диагностикой и заменой его элементов. Контролируйте состояние стартера систематически, и тогда двигатель будет запускаться быстро и в любую погоду.
