Ford Escort Обогреватели ветрового и заднего стекол, вентилятор отопителя салона Ремонт своими руками, расходники

Замена радиатора печки

Опишем процесс замены радиатора отопителя без снятия торпеды.

Для начала необходимо снять центральную консоль, отсоединить и убрать воздухопроводы, подающие тепло в заднюю часть салона. Аккуратно, дабы не повредить защелку, снимаем нижнюю часть отделки (пластик полукруглой формы с лицевой панели). Открутив расположенные под отделкой болты, необходимо снять металлические уголки. Обе части нижней секции корпуса печки также необходимо снять. Для этого выкручиваем крепежные саморезы и аккуратно отгибаем защелки. Снимаем бардачок и оба воздуховода, после чего отсоединяем корпус печки, вместе с которым должен показаться и радиатор. Сделать это не так просто. Дабы облегчить этот процесс, необходимо немного разогнуть в сторону ребра жесткости торпеды. От радиатора необходимо отсоединить все шланги, после чего извлечь корпус отопителя вместе с ним. После ремонта или замены радиатора сборка узла осуществляется по обратной схеме.

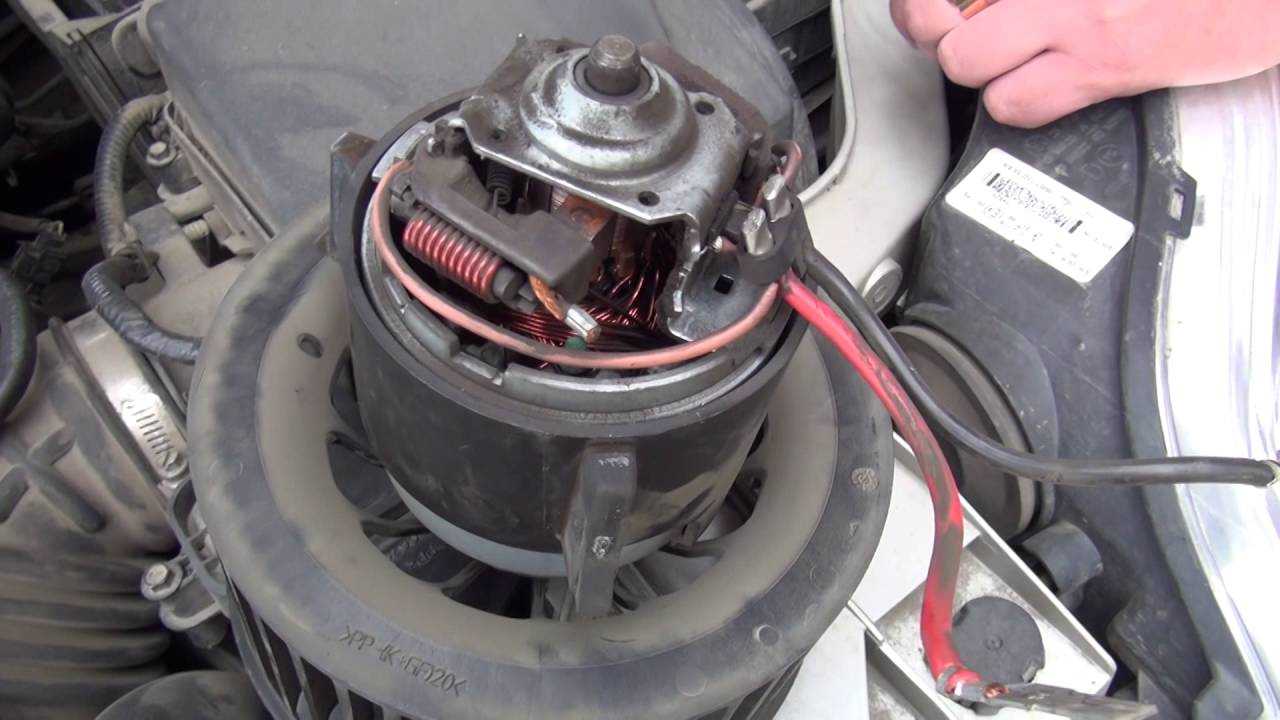

Ремонт вентилятора печки Форд Фокус 3

Вентилятор является движителем воздушных масс в системе. Даже если остальные элементы работают идеально, без вентилятора охлажденный или нагретый воздух просто не будет доставляться в салон. Рассмотрим основные факторы, которые влияют на выход из строя вентилятора системы вентиляции салона. Они таковы:

  • проникновение во внутреннюю полость электродвигателя засорителей и влаги;

  • дисбаланс из-за налипшей на лопастях вентилятора пыли;
  • длительная работа в условиях критически низкой температуры окружающего воздуха;
  • естественный износ.

Основные неисправности вентилятора печки сводятся к нескольким моментам:

  • износ подшипников и появление люфтов;
  • заклинивание подшипников;
  • выработка щеток ротора;
  • деформация или разрушение лопастей вентилятора;
  • проблемы в управляющей схеме;
  • выход из строя статора или ротора.

Некоторые из этих неисправностей не выводят систему отопления салона из строя полностью, а лишь создают некоторые неудобства. Например, некритичные проблемы в управляющей схеме могут привести к тому, что пропадет один или несколько режимов работы. В этом случае печка может работать или на максимуме, или на минимуме без промежуточных позиций. Выработка подшипников приводит к высокой шумовой нагрузке от работы вентилятора.

Некоторые другие неисправности полностью выводят систему отопления салона из строя и делают невозможной эксплуатацию автомобиля в зимнее время.

Перед ремонтом вентилятора отопителя необходимо произвести его демонтаж. Для этого выполняются следующие действия:

  • снимается пластиковая панель у основания правой двери;
  • демонтируется бардачок;
  • снимается механизм управления рециркуляцией;
  • с водительской стороны снимается правая боковая панель;
  • отсоединяется провод питания вентилятора;
  • снимается вентилятор.

ВАЖНО! Для демонтажа вентилятора необходимо обладать как минимум знанием расположения крепящих винтов. На рассматриваемом автомобиле некоторые винты установлены так, что без точного знания, где они находятся, найти их будет проблематично

Часто при самостоятельном ремонте автовладельцы обламывают крепления, полагая, что все винты выкручены, и элементы салона держатся на скобах. После этого появляются дребезжащие и скрипящие звуки при движении, так как закрепление без нескольких болтов уже не настолько надежно. Поэтому ремонт подобного рода целесообразнее производить на автосервисе с квалифицированным персоналом.

После демонтажа вентилятора производится тщательный его смотр. Выполняется очистка. Иногда именно очистка лопастей вентилятора решает проблему высокой шумности. Если же вентилятор демонтирован по причине его отказа, то производится диагностика.

Проверяется надежность контактов, а также корректность работы системы, управляющей ступенчатым переключением вращения вентилятора. Проверяется сопротивление обмоток статора и ротора. Осматривается состояние щеток и контактных колец.

Проверяется люфт подшипников и качество их вращения. Если есть ступенчатость или подклинивания, подшипники уже начали разрушаться и требуется их замена.

Сгоревший ротор или статор, система управления оборотами, а также изношенные щетки заменяются.

ВАЖНО! Если возникла необходимость демонтажа крыльчатки, то перед ее снятием обязательно делаются пометки для установки в таком же положении. Это необходимо для сохранения балансировки

В противном случае могут появиться вибрации.

После ремонта проверяется корректность работы системы изменения частоты вращения, а также отсутствие биения. Производится установка на автомобиль в обратном порядке.

В случае невозможности ремонта производится замена вентилятора печки Форд Фокус 3.

Резистор электродвигателя вентилятора отопителя

Внимание:
— При нормальной работе резистор электродвигателя вентилятора может быть очень горячим. Если вентилятор работал перед самым началом обслуживания, нужно подождать пять минут для того чтобы резистор электродвигателя вентилятора остыл

В противном случае можно получить ожог.
— Запрещено включать электродвигатель вентилятора при снятом резисторе электродвигателя вентилятора. В противном случае возможно повреждение резистора электродвигателя вентилятора.

1. Выключаем зажигание и все электропотребители.

2. Сдвигаем сиденье переднего пассажира максимально назад, чтобы оно нам не мешало.

3. Залезаем под перчаточный ящик и видим резистор электродвигателя вентилятора отопителя.

4. Нажимаем на стопорный язычок и затем отсоединяем электрический разъем резистора электродвигателя вентилятора отопителя.

5. Ключом с головкой на 7 отворачиваем два болта крепления резистора электродвигателя вентилятора отопителя.

6. После отворачивания болтов крепления, извлекаем резистор электродвигателя вентилятора отопителя из модуля климатической установки. Удаляем в отходы старый резистор.

7. Установка осуществляется в обратной последовательности.

Устройство системы отопления салона

Система отопления и кондиционирования салона может работать в режиме рециркуляции салонного воздуха или производить забор с улицы. Начинается магистраль вентиляции салона с клапана, который переключает источники забора воздуха: из салона или снаружи. Далее, вне зависимости от источника подачи, воздух пропускается через салонный фильтр.

После в магистрали установлен вентилятор, который и создает поток. Вентилятор центробежного типа, что позволяет создавать плотный поток при относительно небольшой скорости вращения. Имеется набор дополнительных сопротивлений, благодаря которым изменяется частота вращения вентилятора и, соответственно, скорость подачи потока.

За вентилятором следует испаритель кондиционера. Он работает только на охлаждение. Обводной магистрали нет, поэтом воздух всегда проходит через испаритель.

После испарителя установлена заслонка, регулирующая количество воздуха, проводимого через радиатор отопителя. За счет этой заслонки изменяется температура потока, подаваемого в салон.

Далее идет система подающих каналов и регулирующих заслонок. Первой в системе установлена заслонка на дефлекторы обогрева ног пассажиров. За ней следует заслонка на дефлекторы панели приборов. Последней установлена заслонка на дефлекторы обдува ветрового стекла.

Надо отметить, что замена отопителя Форд Фокус 3 целиком требуется редко, как правило, достаточно ремонта или смены его отдельных деталей.
