Основные нюансы проверки уровня масла в акпп форда фокус 2

Система электронного управления АКПП 4F27E

Рис.11. Управление коробкой-автомат Форд Фокус 2

1-Модуль управления коробкой передач, 2-Диагностический разъем (DLC), 3-Модуль управления силовым агрегатом (PCM), 4-Щиток приборов, 5- Многофункциональный электронный модуль (GEM), 6-Датчик частоты вращения вала турбины (TSS), 7-Датчик частоты вращения вторичного вала (OSS), 8-Датчик диапазона коробки передач (TR), 9-Реле блокировки стартера, 10-Реле фонарей заднего хода, 11-Датчик температуры трансмиссионной жидкости (TFT), 12-Переключатель ускоряющей передачи (Overdrive), 13-Контактный переключатель двери водителя, 14- Электромагнитные клапаны в блоке клапанов управления

Модуль управления АКПП Ford Focus 2 находится в моторном отделении на левом лонжероне.

Модуль управления коробкой передач оценивает поступающие сигналы и в соответствии с ними управляет исполнительными устройствами.

Диагностика модуля управления автоматической коробкой передач выполняется с помощью WDS через DLC.

Управление переключением передач АКПП Форд Фокус 2

Фактическое передаточное число выбирается модулем управления коробки-автомат в соответствии с требованиями к уменьшению расхода топлива или к желаемой мощности.

В зависимости от положения педали акселератора и скорости автомобиля выбираются моменты переключения в соответствии с запрограммированной в модуле управления характеристикой переключения.

При резком нажатии на педаль акселератора до упора (педаль акселератора нажата не менее чем на 95%) коробка-автомат Форд Фокус 2 переключается на ближайшую нижнюю передачу, если это позволяет частота вращения двигателя.

Все моменты переключения устанавливаются модулем управления в верхнюю часть параметрической кривой переключения.

Водитель ощущает положение упора педали акселератора по несколько возрастающему сопротивлению при ее нажатии.

— Положение и перемещение педали акселератора,

— Положение педали тормоза,

— Положение рычага переключения передач.

Включаются следующие элементы:

— Электромагнитный клапан переключения SSA,

— Электромагнитный клапан переключения SSB.

Режим движения в гору

Во время движения в гору или при движении автомобиля с прицепом фактические передачи используются дольше, чтобы избежать частого переключения между двумя передачами.

На основании полученных от PCM данных об изменении положения дроссельной заслонки по отношении к ускорению автомобиля модуль управления автоматической коробкой передач определяет, что автомобиль движется в гору или с прицепом.

В зависимости от сопротивления движению модуль управления АКПП Форд Фокус 2 выбирает одну из специально запрограммированных для этого случая характеристик переключения, в соответствии с которой моменты переключения выбираются в зависимости от положения педали акселератора и скорости автомобиля.

Режим движения под гору

Режим движения под гору предназначен для того, чтобы лучше использовать эффект торможения двигателем при движении под уклон.

Модуль управления АКПП распознает движение под гору по ускорению автомобиля при отпущенной педали акселератора.

Если при этом дополнительно нажимается педаль тормоза, модуль управления коробкой передач автоматически осуществляет переключение с четвертой на третью передачу.

Режим холодного пуска

Чтобы как можно более быстро достичь рабочей температуры при низкой наружной температуре, предотвращается переключение на четвертую передачу и срабатывание муфты для блокировки гидротрансформатора (TCC), если выполнено одно из следующих условий:

— Температура трансмиссионной жидкости ниже +20 °C

— Температура охлаждающей жидкости ниже –40 °C

Включаются следующие элементы:

— Электромагнитный клапан переключения SSA,

— Электромагнитный клапан переключения SSB,

— Электромагнитный клапан переключения TCC.

Режим защиты от перегрева

Режим защиты от перегрева помогает избежать возможного перегрева, и тем самым – серьезных повреждений коробки-автомат Форд Фокус 2.

Начиная от температуры трансмиссионной жидкости около 135° C, система управления коробкой передач применяет такие моменты переключения, которые должны предотвратить дальнейшее повышение температуры трансмиссионной жидкости.

Если температура трансмиссионной жидкости снова опускается ниже 125 °C, система управления АКПП выходит из режима защиты от перегрева.

Модуль управления коробкой передач включает контрольную лампу силового агрегата при температуре трансмиссионной жидкости свыше 140 °C.

Контрольная лампа силового агрегата гаснет при температуре трансмиссионной жидкости ниже 130 °C.

Схема, ремонт АКПП 4F27E и гидроблока своими руками

Экспертами автомобильной компании Ford 1998-м году была разработана АКПП 4f27e, которая применяется в переднеприводных моделях авто с объемом мотора не превышающим двух литров. После модификацию устройства стали использовать на машинах Ford Focus и ряде автопрома страны восходящего солнца — Mazda.

Уникальные конструкционные особенности коробки позволяют, производит ее капремонт без снятия трансмиссии. Управление коробкой передач осуществляется за счет электроники, система имеет минимизированный в габаритах гидроблок. В конструкцию входят инновационные соленоиды, которые позволяют наиболее оптимально производить регулировку режима раскрытия масляных каналов.

1. АКПП 4f27e
2. На какие автомобили устанавливалась
3. Особенности техобслуживания АКПП 4f27e
4. Проверка уровня и состояния масла в АКПП
5. Замена трансмиссионной жидкости в АКПП
6. Признаки поломки АКПП 4f27e
7. Конструкция коробки 4f27e
8. Ремонт автоматической коробки передач 4f27e
9. Гидроблок
10. Советы опытных автовладельцев и механиков:

Механическая коробка передач особенности устройства

МКПП — внешний вид

Трансмиссия изготовлена по двухвальной схеме. Ведущие шестерни первой, второй, третьей и четвертой передач выполнены как единое целое и объединены с первичным валом. Вторичный вал совмещен с ведущей шестеренкой основной передачи. Переключение передач коробки передач Форд Фокус 2 происходит за счет устройства, находящегося во внутренней части картера, если быть точнее, то по левую сторону.

Управляющий привод включает в свой состав следующие элементы: кулисы переключающего рычага, пару тросов переключения и выбора передач и особого механизма, призванного обеспечить точное переключение передач. Тросы выбора и переключения между передачами различаются по конструктивным особенностям, они не могут быть заменены один другим. Ремонт МКПП провести достаточно просто. Иногда требуется только замена тросов для того, чтобы привести машину в порядок. Устройство для разделения крутящего момента имеет коническую форму. Герметичность объединения шарниров, входящих в состав привода передней пары колес обеспечивает сальник коробки.

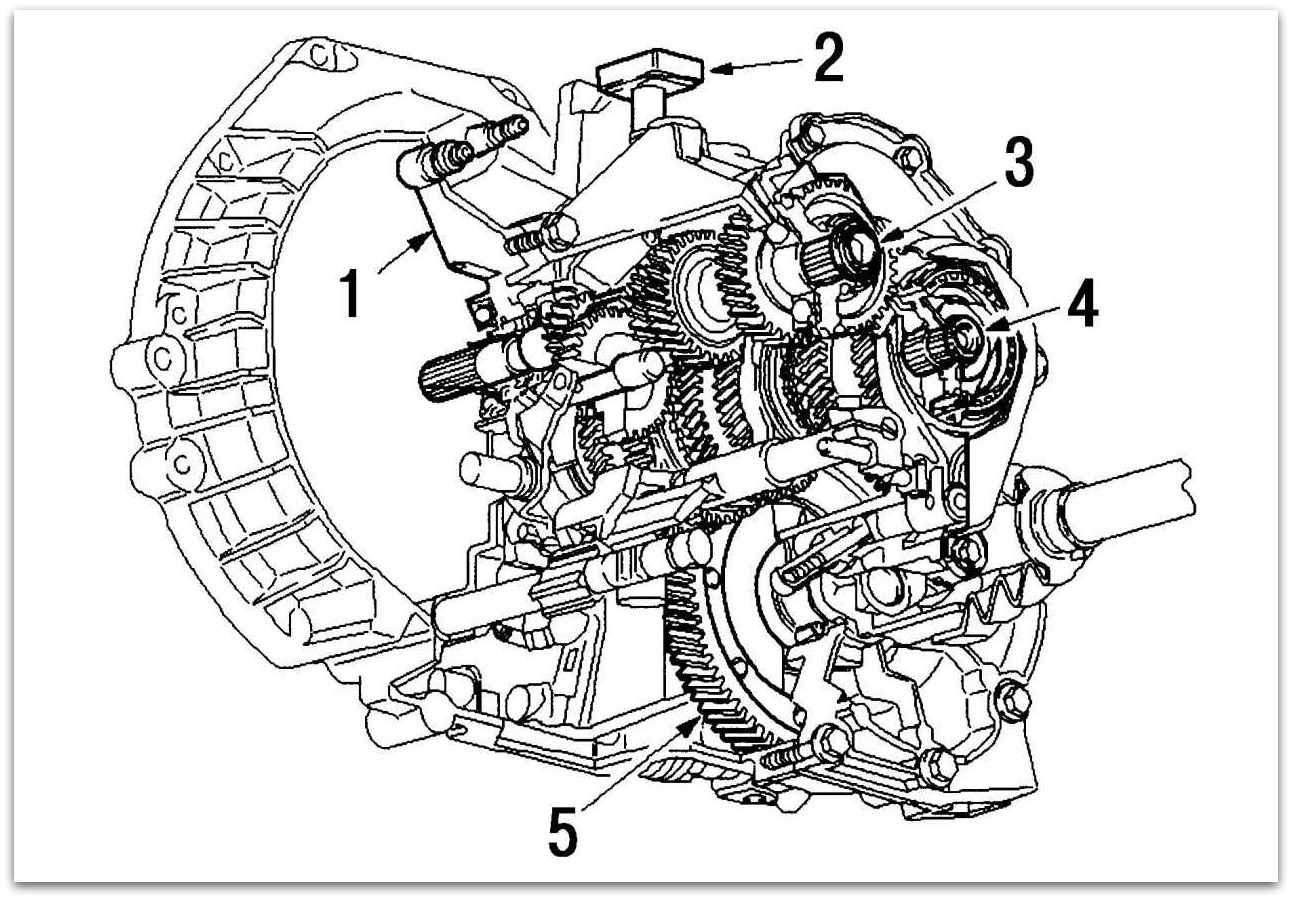

Коробка передач механическая: 1 — рабочий цилиндр сцепления; 2 — сапун; 3 — первичный вал; 4 — вторичный вал; 5 — дифференциал

Признаки неисправностей и причины их появления

Если вы ощутили, что коробка передач на вашем автомобиле ведет себя необычно, то это может означать необходимость ремонта. Главными признаками поломок являются:

1. Вытекание масла из-под автомобиля около автоматической КПП.
2. Рывки и толчки при смене передач.
3. Ощутимые на руке вибрации от селектора переключения.
4. Нехарактерный шум.
5. Неработающие передачи.
6. Тугое или слишком легкое переключение селектора.

В большинстве случаев проблемы появляются из-за того, что АКПП используется неправильно или подвергается чрезмерным нагрузкам. Помимо этого, игнорирование замены гидравлической жидкости также способствует появлению неисправностей. Хоть производитель и не указывает на необходимость выполнения подобной операции, но опыт многих владельцев Ford Focus 2 говорит об обратном. В условиях высоких температур, особенно в летнее время, данная жидкость очень быстро густеет. Более того, в нее попадают различные металлические частицы, связанные с износом отдельных деталей «автомата». Это все приводит к загрязнению фильтра АКПП и оседанию частиц на работающих элементах, что усложняет их функционирование.

Дело в том, что гидравлическая жидкость начинает засоряться и густеть уже с первых километров пробега автомобиля. Поэтому даже спустя год серьезной эксплуатации могут возникать затруднения в работе

Более того, если автоматическая КПП находится не в самом хорошем состоянии, а на улице низкая температура, то необходимо обратить внимание на следующее:

• Холодные элементы коробки передач необходимо долго прогревать, чтобы они максимально эффективно выполняли свои функции.
• Густая из-за мороза жидкость также требует долгого прогрева.

Все это приводит к увеличенной нагрузке на АКПП Ford Focus 2 и в итоге появлению различных поломок, ремонт которых в дальнейшем неизбежен. Основными неисправностями (болезнями), которые встречаются довольно часто, можно назвать:

• Пропадание 3 или 4 передачи (задняя крышка).
• Рывки при смене передач (соленоид ЕРС).
• Рывки или отсутствие 2 или 4 передач (тормозная лента).

Признаки поломки АКПП 4f27e

К полной замене АКПП 4f27e прибегают редко, большая часть повреждений устраняется путем замены запасных частей. Когда происходят сбои в пакете Reverse, то проблема указывает на конструкционные особенности, в связи с которыми узлы начинают изнашиваться. Происходит такая неисправность из-за постепенно развивающейся нехватки смазки в системе реверс.

Теоретически выгорание фрикционов Reverse и Overdrive должно быть рассчитано на период использования коробки передач. К выгоранию элементов приводит недостаток масла. Происходит развитие масляного голодания.

Основные признаки поломки коробки 4f27e:

1. Показатели давления масла падают.
2. Момент от двигателя, который обеспечивает разгон – ослабевает.
3. Металлические части начинают соприкасаться без масла.
4. Запчасти нагреваются.
5. Фрикционы сгорают.

Когда нужно менять масло в АКПП Форд Фокус 3 Powershift

В соответствии с регламентом проводимых работ по обслуживанию данной модели, плановая замена масла Powershift Ford Focus 3 производится раз в 120000 километров пробега. Ранее такая процедура вовсе отсутствовала в перечне необходимых, считалось, что трансмиссионная жидкость залита на весь срок службы агрегата. И на практике далеко не всем удавалось достичь заявленного ресурса агрегата в 150000 километров пробега без проведения каких-либо работ по устранению внештатных ситуаций и тем более без замены масла.

Однако возникающие у владельцев уже на пробегах в 100-130 тысяч километров неполадки с работой коробки вынудили производителя включить данную процедуру замены масла в список необходимых работ.

При этом даже интервал в 120000 километров не позволяет с уверенностью говорить о повышении надежности в случае замены. В силу специфики конструкции коробка от Форд содержит в себе большое количество конструктивных недостатков, которые отражаются не только в комфортной езде, но и довольно сильно влияют на надежность. Так, проблема перегрева и выхода из строя отдельных механических частей, а в некоторых случаях и электронного блока управления вместе с актуаторами, так и не была решена.

Учитывая большой пробег, замены трансмиссионки под гарантийные обязательства работы с коробкой практически не попадают. Именно поэтому ответственные автовладельцы для продления срока службы агрегата, хотя бы до заявленных изготовителем значительно сокращают указанный интервал, меняя масло не реже, чем каждые 30-40 тысяч километров пробега. При этом вне зависимости от вида такой смены меняется и масляный фильтр с магнитами, так как образование избыточного количества металлической стружки в процессе работы также входит в перечень неизлечимых «болячек» данной коробки.

Важно! При приобретении материалов для замены масла, непосредственно трансмиссионной жидкости и масляного фильтра с магнитами, необходимо внимательно подходить к вопросу их подлинности. При заказе у неофициального дилера в обязательном порядке необходимо сверять маркировку с оригинальной, указанной на сайте производителя масел

В противном случае роботизированная коробка не сможет проехать и нескольких тысяч километров, полностью придя в негодность.

Замена трансмиссионного масла

В том случае, если на Ford Focus 2 установлена автоматическая коробка (4 ступени), то периодичность замены масла в ней составляет 70000 км пробега. Для данного автотранспорта рекомендуется использовать оригинальное топливо Mercon V. Если требуется полная замена, то расходуется 10 литров, примерно в 2 раза меньше, если выполняется частичная смена.

Заменить масло возможно своими руками. При проведении данной процедуры стоит установить новый регулировочный болт тормозной ленты АКПП, требуется снятие поддона коробки. Через масляный щуп добавляется новое топливо. В целях профилактики стоит проверять трансмиссионное масло на чистоту. При соблюдении правил по эксплуатации транспортного средства, ремонт АКПП Ford Focus понадобится после 200000 км пробега.

Ремонт автоматической коробки передач 4f27e

Капитальный ремонт АКПП своими руками обычно производят после того, как пробег перешагнет отметку в 200-300 тыс. км. В ходе работ применяют ремонтный комплект «Оверол Кит» в составляющую входят прокладки и сальники. Также требуется заменить втулки и фрикционы, дня них производители запчастей выпускают специальные наборы.

Выпускаются максимально укомплектованные наборы для ремонта АКПП марки 4f27e, в который входят стальные диски. Если сгорели фрикционы режимов реверса или овердрайва, то осуществляют полную переборку коробки, в ремонтный набор рекомендуется добавить тормозную ленту. Работы производят, не разбирая автомат — крышка типичное ремонтное место.

Гидроблок

На коробке автомат 4f27e гидроблок ломается из-за накопившейся грязи и отложений, собранных на клапанах регулировки давления их 7 шт. Клапанная система начинает клинить от попадания туда различных частиц. Бывают случаи, когда электромагнитный клапан заклинивает в открытом положении.

https://youtube.com/watch?v=rDOzD5hoBTo

Все внутренние клапана следует разобрать и отполировать, посадочные места должны быть подогнаны под них. При работе вдвоем можно сделать работу за пять часов. Все запчасти вымываются растворителем Р-5 и карбюраторным очистителем.
